Re: Pomice: un buffer a guadagno unitario
aris69 ha scritto:sto facendo la lista per i codici di distrelec ove compro abitualmente.
lista Distrelec
354210 trafo
600098 diodo
801181 elettrolitico 2200uF ultra low esr
801845 elettrolitico 220uF ultra low esr
831596 ceramico 100 nf
710406 resistenza 220 ohm
710417 resistenza 1,8K
710415 resistenza 1,2K per led
254499 led rosso
647094 LM317
129482 morsettiera
652433 dissipatore per TO-220
Sbaglio o mancano i condensatori c3 e c4 in questa lista ovvero quelli da 10uf? hai sostituito quelli da 10uF con quelli da 220uF?
Avrebbe senso fare un dual mono prendendo 2 schede di alimentazione oppure sarebbe inutile? Vorrei implementare due OPA627.
ficurniadoc- Interessato
- Data d'iscrizione : 06.10.10
Numero di messaggi : 82
Località : Fermo
Impianto : Sorgente : Netbook Asus 1215B
Ampli - Gainclone Premium Dual Mono LM3875 DIY
Buffer : Pomice + Selettore Ingressi DIY
DAC : V-DAC II
Diffusori - Ciare H04.1 DIY
Cavi di potenza e di Segnale DIY
Re: Pomice: un buffer a guadagno unitario
No, i 220 sono in uscita. Prendi un buon 10uF da 25v, magari un 105°. Io ho usato i Panasonic FM: costano pochissimo e sono ottimi.ficurniadoc ha scritto:aris69 ha scritto:sto facendo la lista per i codici di distrelec ove compro abitualmente.
lista Distrelec
354210 trafo
600098 diodo
801181 elettrolitico 2200uF ultra low esr
801845 elettrolitico 220uF ultra low esr
831596 ceramico 100 nf
710406 resistenza 220 ohm
710417 resistenza 1,8K
710415 resistenza 1,2K per led
254499 led rosso
647094 LM317
129482 morsettiera
652433 dissipatore per TO-220
Sbaglio o mancano i condensatori c3 e c4 in questa lista ovvero quelli da 10uf? hai sostituito quelli da 10uF con quelli da 220uF?
Avrebbe senso fare un dual mono prendendo 2 schede di alimentazione oppure sarebbe inutile? Vorrei implementare due OPA627.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Pomice: un buffer a guadagno unitario
avete ragione ho dimenticato il condensatore da 10 uf, il codice distrelec va bene questo
818573
818573
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Pomice: un buffer a guadagno unitario
Su RS gli FM da 10uF non ci sono solo 220uF, li hai presi da un'altra parte?Vincenzo ha scritto:No, i 220 sono in uscita. Prendi un buon 10uF da 25v, magari un 105°. Io ho usato i Panasonic FM: costano pochissimo e sono ottimi.ficurniadoc ha scritto:aris69 ha scritto:sto facendo la lista per i codici di distrelec ove compro abitualmente.
lista Distrelec
354210 trafo
600098 diodo
801181 elettrolitico 2200uF ultra low esr
801845 elettrolitico 220uF ultra low esr
831596 ceramico 100 nf
710406 resistenza 220 ohm
710417 resistenza 1,8K
710415 resistenza 1,2K per led
254499 led rosso
647094 LM317
129482 morsettiera
652433 dissipatore per TO-220
Sbaglio o mancano i condensatori c3 e c4 in questa lista ovvero quelli da 10uf? hai sostituito quelli da 10uF con quelli da 220uF?
Avrebbe senso fare un dual mono prendendo 2 schede di alimentazione oppure sarebbe inutile? Vorrei implementare due OPA627.
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario
Prendili FC: Codice RS 449-1006
FM gli altri due.
FM gli altri due.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Pomice: un buffer a guadagno unitario
Il 2200 fm è da 25V va bene lo stesso?Vincenzo ha scritto:Prendili FC: Codice RS 449-1006
FM gli altri due.
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario
occhio al passo e al diametro dei condensatori, sulla pcb ho previsto quello da 2200 uf passo 5 mm diametro 10,5 mm; quello da 220 uf in uscita passo 3,5 mm diametro 8 mm, quello da 10 uF passo 2 mm diametro 5 mm.
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Pomice: un buffer a guadagno unitario
Dipende dal trafo che vuoi usare. Lascia perdere i 627: la differenza è troppo poca su un buffer per giustificare l'enorme differenza di prezzo. Su un pre li prenderei, ma qui bastano gli ottimi OPA132.Dan73 ha scritto:Il 2200 fm è da 25V va bene lo stesso?Vincenzo ha scritto:Prendili FC: Codice RS 449-1006
FM gli altri due.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Pomice: un buffer a guadagno unitario
Il trafo è questo della nuvotem sempre da rsVincenzo ha scritto:Dipende dal trafo che vuoi usare. Lascia perdere i 627: la differenza è troppo poca su un buffer per giustificare l'enorme differenza di prezzo. Su un pre li prenderei, ma qui bastano gli ottimi OPA132.Dan73 ha scritto:Il 2200 fm è da 25V va bene lo stesso?Vincenzo ha scritto:Prendili FC: Codice RS 449-1006
FM gli altri due.
1 Toroidale 2x15V 30VA Ac1-Ac2 223-7838
http://it.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=2237838
io ero già orientato sui 2132 ficurniadoc sui 627 devo rispiarmare e ho il Colibrì da vendere.
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario
Ok vedo se ci sono anche su rs poi alla fine facciamo un confronto, molto importante è il passo del ceramico con le zampe corte, qual'è?aris69 ha scritto:occhio al passo e al diametro dei condensatori, sulla pcb ho previsto quello da 2200 uf passo 5 mm diametro 10,5 mm; quello da 220 uf in uscita passo 3,5 mm diametro 8 mm, quello da 10 uF passo 2 mm diametro 5 mm.
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario
ceramico passo 5 mm, se li trovi su rs prendi quelli di colore blu.
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Pomice: un buffer a guadagno unitario
Comunque Distrelec ha il vantaggio di non avere quantità minime perciò per adesso è nettamente più economico se la qualità dei prodotti è simile non c'è storia.aris69 ha scritto:ceramico passo 5 mm, se li trovi su rs prendi quelli di colore blu.
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario

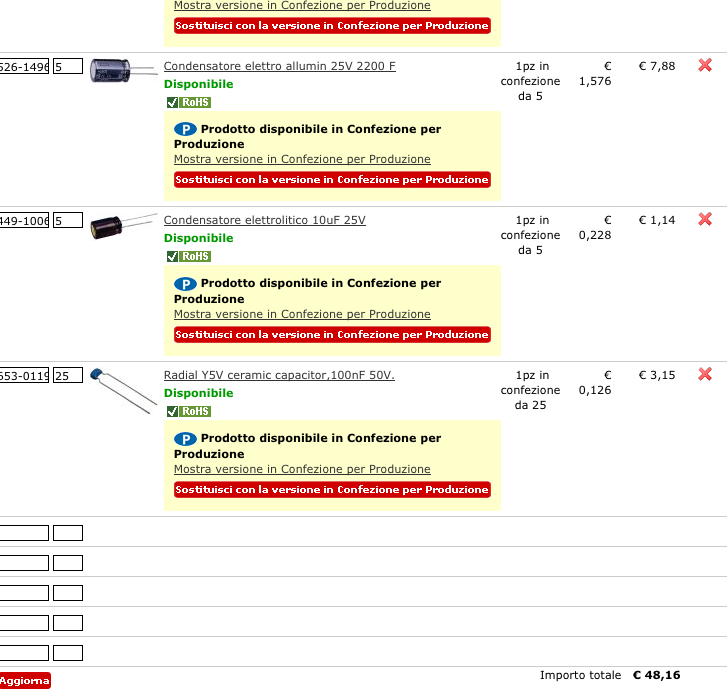

trovato il codice RS per il ceramico da 100nF: 653-0119 ne devi prendere minimo 25
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Pomice: un buffer a guadagno unitario
RS è, per ora, improponibile
Distrelec
Distrelec
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario
i morsetti ne devi prendere 2, i diodi bastano 6
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Pomice: un buffer a guadagno unitario
Ok, quando vuoi puoi iniziare con il buffer, così appena vendo il colibrì faccio la spesa,aris69 ha scritto:i morsetti ne devi prendere 2, i diodi bastano 6
comunque ringrazio te e Vincenzo sia per il Pomice che per il Colibrì, peccato che non sono riuscito a farlo funzionare sulla tua scheda.
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario
e come mai??Dan73 ha scritto:Ok, quando vuoi puoi iniziare con il buffer, così appena vendo il colibrì faccio la spesa,aris69 ha scritto:i morsetti ne devi prendere 2, i diodi bastano 6
comunque ringrazio te e Vincenzo sia per il Pomice che per il Colibrì, peccato che non sono riuscito a farlo funzionare sulla tua scheda.
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Pomice: un buffer a guadagno unitario
Non ne ho idea, ne ho fatti 2 uno su millefori uno su pcb, quello su millefori funziona perfettamente quello su pcb era muto su un canale, forse quelche saldatura non fatta bene ma anche dissaldando i componenti uno per uno non ho notato difetti.aris69 ha scritto:e come mai??Dan73 ha scritto:Ok, quando vuoi puoi iniziare con il buffer, così appena vendo il colibrì faccio la spesa,aris69 ha scritto:i morsetti ne devi prendere 2, i diodi bastano 6
comunque ringrazio te e Vincenzo sia per il Pomice che per il Colibrì, peccato che non sono riuscito a farlo funzionare sulla tua scheda.
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario
e' molto strano, la scheda e' perfettamente funzionante, ne ho montati almeno 6-7 esemplari e non ho mai avuto problemi. Ricontrolla bene le saldature dei cavi di ingresso e quelli di uscita.
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Pomice: un buffer a guadagno unitario
Si la scheda è fuori discussione, ho dissaldato quasi tutti i componenti ed erano ben saldi, elettricamenti erano connessi solo i condensatori non ho potuto controllarli, per me era una saldatura sul chip.aris69 ha scritto:e' molto strano, la scheda e' perfettamente funzionante, ne ho montati almeno 6-7 esemplari e non ho mai avuto problemi. Ricontrolla bene le saldature dei cavi di ingresso e quelli di uscita.
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario
Vincenzo ha scritto:Dipende dal trafo che vuoi usare. Lascia perdere i 627: la differenza è troppo poca su un buffer per giustificare l'enorme differenza di prezzo. Su un pre li prenderei, ma qui bastano gli ottimi OPA132.Dan73 ha scritto:Il 2200 fm è da 25V va bene lo stesso?Vincenzo ha scritto:Prendili FC: Codice RS 449-1006
FM gli altri due.
Ok vada per gli OPA132. Tre domande :
1-Serve avere due schede di alimentazione o ne basta una?
2-Potreste fare la lista della spesa anche per le schede buffer sempre su distrelec?
3- C'è una sostanziale differrenza tra il singolo 2134 contro i due 132?
ficurniadoc- Interessato
- Data d'iscrizione : 06.10.10
Numero di messaggi : 82
Località : Fermo
Impianto : Sorgente : Netbook Asus 1215B
Ampli - Gainclone Premium Dual Mono LM3875 DIY
Buffer : Pomice + Selettore Ingressi DIY
DAC : V-DAC II
Diffusori - Ciare H04.1 DIY
Cavi di potenza e di Segnale DIY
Re: Pomice: un buffer a guadagno unitario
1) ne basta unaficurniadoc ha scritto:Vincenzo ha scritto:Dipende dal trafo che vuoi usare. Lascia perdere i 627: la differenza è troppo poca su un buffer per giustificare l'enorme differenza di prezzo. Su un pre li prenderei, ma qui bastano gli ottimi OPA132.Dan73 ha scritto:Il 2200 fm è da 25V va bene lo stesso?Vincenzo ha scritto:Prendili FC: Codice RS 449-1006
FM gli altri due.
Ok vada per gli OPA132. Tre domande :
1-Serve avere due schede di alimentazione o ne basta una?
2-Potreste fare la lista della spesa anche per le schede buffer sempre su distrelec?
3- C'è una sostanziale differrenza tra il singolo 2134 contro i due 132?
3) il 132 è la versione singola del 2132, il 134 è la versione singola del 2134. Il 134 è la versione "audio grade" del 132: non significa che è migliore, ma che è ottimizzata la banda passante audio e non tutta quella sfruttabile. In sostanza è una versione "meno selezionata" del 132. Non sono mani riuscito a sentire differenze tra i due. Vista l'esigua differenza di prezzo, meglio prendere il 132 o il 2132. Tra doppio e singolo cambia solo l'alimentazione in comune.
Per la seconda domanda rilancio perché sto per uscire.
Buona costruzione
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Pomice: un buffer a guadagno unitario
Aggiungine altri 3 realizzati da me: mai problemi.aris69 ha scritto:e' molto strano, la scheda e' perfettamente funzionante, ne ho montati almeno 6-7 esemplari e non ho mai avuto problemi.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Re: Pomice: un buffer a guadagno unitario
Forse mi sono espresso male, non volevo mettere in dubbio la scheda, è semplicemente una saldatura fredda dovuta allamia imperizia su pcb (almeno spero), il Colibrì su millefori l'ho montato su schema elettrico disegnato guardando la pcb di AristideVincenzo ha scritto:Aggiungine altri 3 realizzati da me: mai problemi.aris69 ha scritto:e' molto strano, la scheda e' perfettamente funzionante, ne ho montati almeno 6-7 esemplari e non ho mai avuto problemi.
Dan73- Membro classe bronzo
- Data d'iscrizione : 11.09.08
Numero di messaggi : 1426
Località : Formia (LT)
Impianto : Sorgente: Linux FreeOsx / Squeezebox
Ampli1:Fenice20 / Sure2024
Dac1: Dac Ah (mod. leggere)
Diffusori1: Klipsch rb-61
Re: Pomice: un buffer a guadagno unitario
Ma hai pulito la scheda con un solvente (basta l'alcol denaturato) prima di usarla?Dan73 ha scritto:Forse mi sono espresso male, non volevo mettere in dubbio la scheda, è semplicemente una saldatura fredda dovuta allamia imperizia su pcb (almeno spero), il Colibrì su millefori l'ho montato su schema elettrico disegnato guardando la pcb di AristideVincenzo ha scritto:Aggiungine altri 3 realizzati da me: mai problemi.aris69 ha scritto:e' molto strano, la scheda e' perfettamente funzionante, ne ho montati almeno 6-7 esemplari e non ho mai avuto problemi.
Vincenzo- Membro classe argento
- Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :
Pagina 6 di 8 • 1, 2, 3, 4, 5, 6, 7, 8
Argomenti simili
» Guadagno preamplificatore
» Sure Electronics by Audio1st: the Final Cut
» Pre a valvole *** FINITO!***
» consiglio scheda preamp
» GUADAGNO E QUALITA'
» Sure Electronics by Audio1st: the Final Cut
» Pre a valvole *** FINITO!***
» consiglio scheda preamp
» GUADAGNO E QUALITA'
Pagina 6 di 8
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 14:01 Da valterneri
» [HELP] Sospensioni in gomma per woofer 15"
Oggi alle 7:51 Da saltonm73
» thorens td 145 mkII help
Ieri alle 21:58 Da morgana90
» cambio Stilo o Testina
Ieri alle 15:42 Da philball1959
» [TP + Spedizione] Vendo Wharfedale Denton 85th Black Edition
Ieri alle 12:56 Da Sanfilippo Roberto
» Componenti da collegare a impianto Hi-Fi Technics CH570
Dom 5 Mag 2024 - 18:15 Da re134
» Thorens TD126 MKIII
Dom 5 Mag 2024 - 10:01 Da philball1959
» problema amplificatore kenwood ka-56
Sab 4 Mag 2024 - 18:40 Da salvo93
» RME Multiface I e scheda HAmmerfall PCI
Sab 4 Mag 2024 - 17:07 Da fritznet
» ANOMALIA CANALI DX SX TECHNICS SU-8044
Sab 4 Mag 2024 - 14:19 Da Roberto1
» AKM VS ESS
Sab 4 Mag 2024 - 12:53 Da fileo
» Potenziometro volume Arcam Alpha 8
Ven 3 Mag 2024 - 23:35 Da PiLuxNiEn
» NAD 541i
Ven 3 Mag 2024 - 21:33 Da valterneri
» LONPOO LP-42 da collegare ad un CD Player vintage
Ven 3 Mag 2024 - 15:54 Da re134
» cambio alimentatore suono peggiorato
Ven 3 Mag 2024 - 14:05 Da Bluetooth
» KEF C95 suono opaco, poco brillante .
Ven 3 Mag 2024 - 10:09 Da RF14381
» Consiglio acquisto prime cuffie Hi-End
Ven 3 Mag 2024 - 1:25 Da valterneri
» resistenza crossover partita
Gio 2 Mag 2024 - 18:32 Da orsobruno
» Riparazione motore Thorens TD160 mk1
Gio 2 Mag 2024 - 18:12 Da Maxflayer
» Thorens TD321 Mk2 - valtuazione funzionalità
Gio 2 Mag 2024 - 10:37 Da philball1959
» Lettore CD portatile
Mar 30 Apr 2024 - 13:49 Da valterneri
» IAGgroup: il made in Britain
Mar 30 Apr 2024 - 9:07 Da embty2002
» Cerca l'officina riparazioni MI-BG. Ho bisogno di aiuto
Lun 29 Apr 2024 - 16:17 Da digi096
» Le dimensioni contano? Parlo di condensatori
Dom 28 Apr 2024 - 23:39 Da Alessandro Gurato
» MINI AMPLIFICATORE CLASSE D - CHE PASSIONE !!!
Dom 28 Apr 2024 - 21:25 Da embty2002
» Casse passive
Dom 28 Apr 2024 - 15:55 Da arthur dent
» Kenwood KA8100: 45 anni e sentirli tutti
Dom 28 Apr 2024 - 15:47 Da arthur dent
» compatibilità DIN-RCA
Dom 28 Apr 2024 - 11:42 Da GAMBACORTA STEFANO
» Casse passive
Dom 28 Apr 2024 - 9:17 Da CarloFar
» Squeezebox su Daphile ottiene nomi di tracce errati
Sab 27 Apr 2024 - 23:25 Da arthur dent
