Controllo volume esterno con telecomando

E' arrivato il controllo di volume esterno ad impedenza costante telecomandabile della http://electronics.dantimax.dk/



Il box del telecomandino è italico!



E' in stile di quello presentato su DIYAUDIO di cui abbiamo parlato in altro post, solo che li dopo aver atteso un sacco di tempo per una risposta, me so stufato ed ho preso questo, che è completo di tutto, ed in più c'ha pure il telecomando ed il muting. Ce n'è pure una versione con controllo degli ingressi, io ho preso solo il volume.

Un saluto dalla micia!

Maronna! quello non è un gatto è na tigre! io comprare gatta! tu vendere?

E' cucciola ancora...

piero7 ha scritto:E' arrivato il controllo di volume esterno ad impedenza costante telecomandabile della http://electronics.dantimax.dk/



Il box del telecomandino è italico!



E' in stile di quello presentato su DIYAUDIO di cui abbiamo parlato in altro post, solo che li dopo aver atteso un sacco di tempo per una risposta, me so stufato ed ho preso questo, che è completo di tutto, ed in più c'ha pure il telecomando ed il muting. Ce n'è pure una versione con controllo degli ingressi, io ho preso solo il volume.

Un saluto dalla micia!

Quanto hai pagato?Grazie,

Interessantissimo... Come si monta sul finale Piero?

Florin, non me lo ricordo, i prezzi in euro sono sul sito, la fattura è in corone danesi (ma non c'hanno l'euro in danimarca? 621,25 )

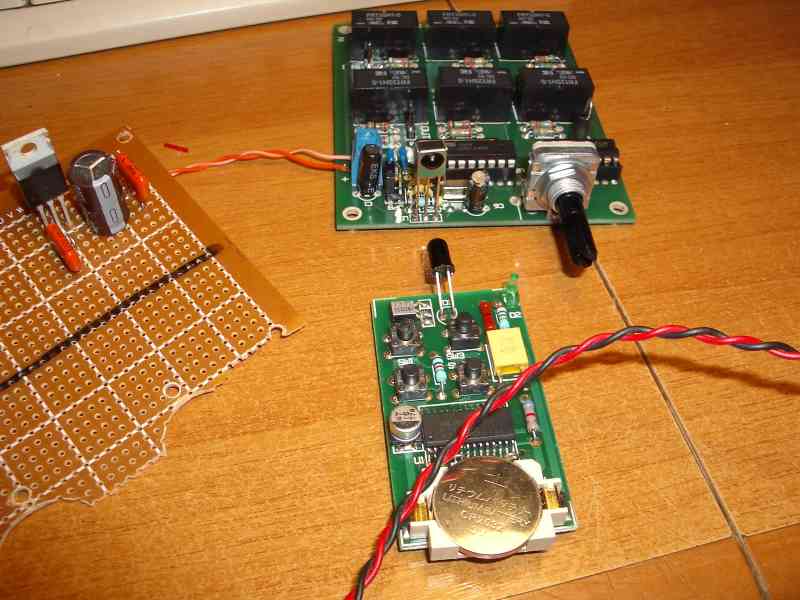

Montato!



Non ho montato il sensore del telcomando, lo devo mettere da n'altra parte nel contenitore del pre.

Non ho montato il telecomando, non ho mai saldato sti cosi e non sono attrezzato, e non voglio fare danni, me lo faccio saldare da n'amico.



Non posso manco provarlo perchè ho smontato il ripple killer del pre per montarci lo shunt regulator a valvole che non ho terminato (aspetto le basette millefori)

Alba, si monta come un potenziometro, uguale uguale, solo che regoli il volume dall'encoder (quella specie di potenziometro) o dal telecomando (opzionale)

Il kit è fatto davvero bene. Ottime le PCB belle spesse, doppia metallizazione. Le istruzioni sono ottime, c'è addirittura il codice colori scritto accanto ad ogni valore di resistenza! Il protocollo di trasmissione/ricezione del telecomando è il Philips RC5, quindi chi ha un telecomando philips degli anni 80 funziona (così dice il manuale). L'unica cosa non fornita sono le due resistenze di carico, che variano a seconda dell'impedenza di dove lo si monta, nel caso di 10K non ce n''è bisogno, altrimenti, c'è la formuletta per scegliere il valore giusto delle resistenze di carico. Servono 5 volts (devo pija pure un regolatore) pochi milliampere.

Funziona che è una bellezza!! Girare l'encoder e sentire i relè scattare è proprio una figata!

piero7 ha scritto:Funziona che è una bellezza!! Girare l'encoder e sentire i relè scattare è proprio una figata!

Complimenti,tutto è OK,dimmi se credi che il sistema è affidabile,i relè faranno miglia di muovimenti in un anno.
Ciao,

Domani lo monto e vedremo se nel tempo darà problemi... (spero di no)!

Comunque, l'encoder gira di una morbidezza unica!

Non ho resitito e l'ho montato...

Funge bene (con un'alimentazione separata) ma si sente il click ad ogni step

Arghhhh!!!!

albamaiuscola ha scritto:Interessantissimo... Come si monta sul finale Piero?

Basta appoggiarlo con tutte e quattro le zampine sopra... Ah no, forse non intendevi il gatto?

Piero, se fai un bel tutorial lo mettiamo in area T-Pojects.

Infine: ragazzi quotare le immagini è vietato dal nuovo regolamento, si appesantisce per nulla il forum.

P.S.: gattino meraviglioso!

piero7 ha scritto:Non ho resitito e l'ho montato...
Funge bene (con un'alimentazione separata) ma si sente il click ad ogni step
Arghhhh!!!!

E noooo...!! Piero no...questo no, adesso che mi ero convinto a prenderlo... !!
"Porca paletta assassina malefica"

PS:Ti sono vicino e !!

Ho notato che i relays non hanno i diodi di shunt in parallelo... domani provo a montarli io e magari pure una piccola capacità

Montato diodi e capacità.... niente! Sento ancora il click ad ogni step



Ho provato pure ad alimentarlo separatamente, e niente, sempre click!

Qualche suggerimento?

K8 ha scritto:
E noooo...!! Piero no...questo no, adesso che mi ero convinto a prenderlo...

punito! per espiare valuta qui, mi sa che zero click :
http://www.google.it/search?rlz=1C1CHMA_itIT340IT340&sourceid=chrome&ie=UTF-8&q=LightSpeedAttenuator
http://diyaudioprojects.com/Solid/DIY-Lightspeed-Passive-Attenuator/
http://diyaudioprojects.com/Forum/viewtopic.php?f=13&t=785
http://www.diyaudio.com/forums/group-buys/153388-lightspeed-attenuator-professional-pcb-2.html
quanto mi intrippano sti cosi
peccato che non abbia mai visto un progetto selettore+attenuatore+telcomando fatto finito e venduto, come quello di Piero..

piero7 ha scritto:Sento ancora il click ad ogni step

son curioso, cosa intendi con "click" ? sparisce il suono tra uno step e l'altro, fa dei rumori strani..
solidarietà

sento nelle casse (tweeter) lo scatto dei relè. Niente di enorme o di bump, giusto un click leggero, ma non capisco perchè lo fa

Fattelo quel passivo, su DIYAUDIO vendono la pcb a pochi dollari...

piero7 ha scritto:sento nelle casse (tweeter) lo scatto dei relè. Niente di enorme o di bump, giusto un click leggero, ma non capisco perchè lo fa
Fattelo quel passivo, su DIYAUDIO vendono la pcb a pochi dollari...

non è che magari questa sia una "caratteristica" non risolvibile, più che un "difetto" risolvibile?
magari è una caratteristica meccanica di quei relè..
hai per caso contattato in merito il venditore o utenti che lo hanno montato in precedenza?

per il kit sì, la pcb è poca cosa economicamente, stavo cercando di capire il costo degli LDR, c'è il ciocco del match obbligatorio in mezzo...
devo ancora leggermi quel nuovo thread in pratica

madqwerty ha scritto:

piero7 ha scritto:sento nelle casse (tweeter) lo scatto dei relè. Niente di enorme o di bump, giusto un click leggero, ma non capisco perchè lo fa
Fattelo quel passivo, su DIYAUDIO vendono la pcb a pochi dollari...

non è che magari questa sia una "caratteristica" non risolvibile, più che un "difetto" risolvibile?
magari è una caratteristica meccanica di quei relè..
hai per caso contattato in merito il venditore o utenti che lo hanno montato in precedenza?

per il kit sì, la pcb è poca cosa economicamente, stavo cercando di capire il costo degli LDR, c'è il ciocco del match obbligatorio in mezzo...
devo ancora leggermi quel nuovo thread in pratica

costano poco gli LDR, tranquillo...

Mandato email al rivenditore, con quel click non mi sta bene no! Quando mai si è visto un controllo di volume che fa click???

madqwerty ha scritto:

piero7 ha scritto:sento nelle casse (tweeter) lo scatto dei relè. Niente di enorme o di bump, giusto un click leggero, ma non capisco perchè lo fa
Fattelo quel passivo, su DIYAUDIO vendono la pcb a pochi dollari...

non è che magari questa sia una "caratteristica" non risolvibile, più che un "difetto" risolvibile?
magari è una caratteristica meccanica di quei relè..
hai per caso contattato in merito il venditore o utenti che lo hanno montato in precedenza?

per il kit sì, la pcb è poca cosa economicamente, stavo cercando di capire il costo degli LDR, c'è il ciocco del match obbligatorio in mezzo...
devo ancora leggermi quel nuovo thread in pratica

25 LDR costano quasi 56 $.Funzionano bene con ampli che hanno impedenze da 50Kohm,sono interessato anche io .
http://translate.google.it/translate?hl=it&sl=en&u=http://diyaudioprojects.com/Solid/DIY-Lightspeed-Passive-Attenuator/&ei=nV3sSsTgDsT9_Ab8vbyVDw&sa=X&oi=translate&ct=result&resnum=1&ved=0CAcQ7gEwAA&prev=/search%3Fq%3DLightSpeedAttenuator%26hl%3Dit%26rlz%3D1C1CHMA_itIT340IT340

56 euro? Ma l'uno?

piero7 ha scritto:56 euro? Ma l'uno?

Si parlava di 2,3$/pezzo,ma non vende meno di 25 pezzi,per forza si devono comprare tanti pezzi per accoppiarli,non credo che è cosi faccile avere un buon controllo volume.

56 dollari (quindi una 40ina di euro...) per averne 25 "unmatched" ovvero non scelti in modo da averne due coppie (serie e shunt) con risposte quanto più possibile simili. 30 dollari invece per averne 4, ovvero due coppie matched. Ma la cosa veramente allettante, oltre al controllo del volume, è quella di far sparire tutti i contatti striscianti di relè e commutatori qualora li si utilizzassero in un circuito di selezione degli ingressi, dovrebbe bastarne una coppia per ogni ingresso, e come nel caso del potenziometro che controlla gli LDR, anche il commutatore in questo caso potrebbere essere della più infima qualità. Io dico che la cosa è veramente interesante.....gruppo d'acquisto?

Giovanni.

Ho comunque chiuso il pre con il nuovo controllo di volume. Ho rimosso diodi e condensatori in parallelo dei relè ed aspetto la risposta da chi me l'ha venduto.

Comunque l'aggeggio funziona molto bene. All'accensione, il volume si pone ad un valore basso (12 steps). Mediante l'encoder è un piacere alzare il volume, son ben 64 passi!! Il telecomando funge pure bene, ma non compratelo, non ne vale la pena, basta un telecomando philps qualunque. Il muting non porta a zero il volume, così come a zero non va mai il volume, ma a volume bassissimo (questo non l'ho manco capito, e glielo chiederò al tipo). Il click che si sente non è fastidioso, forse è proprio una caratteristica di questo controllo, boh, se il tipo non mi risponde lo sputtano su DIYAUDIO.

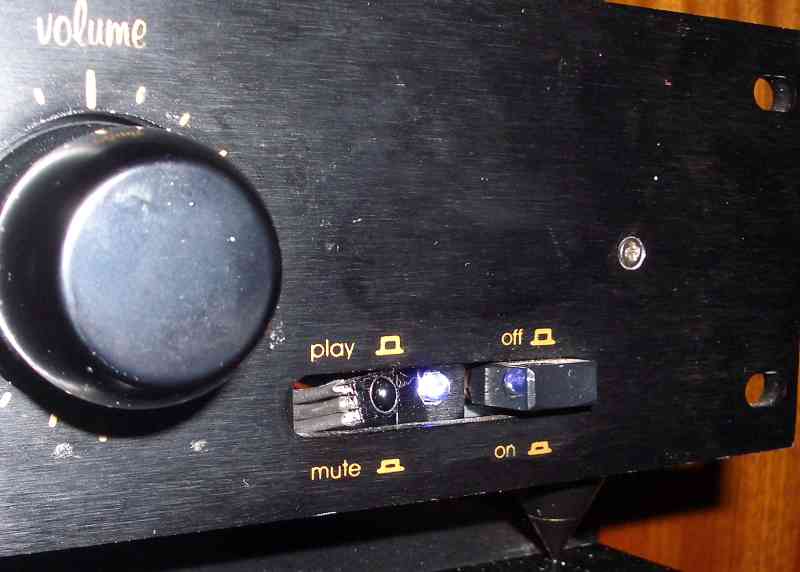

Il ricevitore l'ho montato provvisorio affianco al led.



e col telecomando alzo/abbasso e zittisco (ma non a zero) il volume. E' trasparente, qualitativamente non ho nulla da ridire, forse sarà per le resistenze adottate diverse da quelle dell'attenuatore cinese, ma è davvero ottimo, e posso regolare il volume a step di 1,5dB ora. 30+3 euro solo il kit + le spese, poco di più dell'attenuatore cinese.

Aspetto la risposta dal venditore per il click.

Ci sono novità?
Ho visto sul sito del venditore che in pratica, al momento dell'acquisto si sceglie il valore del kit di resistenze affinchè si abbiano 1k, 5k, 10k ecc.....di valore d'impedenza.
Dato che ho il dac che esce con 30 ohm d'impedenza, ma che ha una minima impedenza di carico di 5khoms, che valore dovrei prendere dal momento che il mio ampli ha impedenza d'ingresso molto bassa?
Forse i 5khoms d'impedenza minima di carico del dac sono il minimo valore di cui deve essere il potenziometro?
Inoltre hai parlato di due resistenze che vanno calcolate per cambiare questo valore, ma come dicevo, dal sito ho letto che è tutto il kit di resistenze che cambia e non solo due da dimensionare.
Ovviamente ne sai più di me in qanto hai anche il manuale ecco perchè ti chiedo di farmi capire un pò come funziona sto discorso delle impdenze e delle resistenze da dimensionare.

Grazie.

P.S. Non sai quanto mi dispiace per il tuo woofer
Spero tu riesca a trovare subito il ricambio. (mi sa che devi prenderne una coppia però)
