Re: Finale in classe A

Da piero7 Mar 26 Apr 2011 - 22:34

ho ordinato il contenitore ed è ora di montarle...

Da piero7 Gio 5 Mag 2011 - 12:24

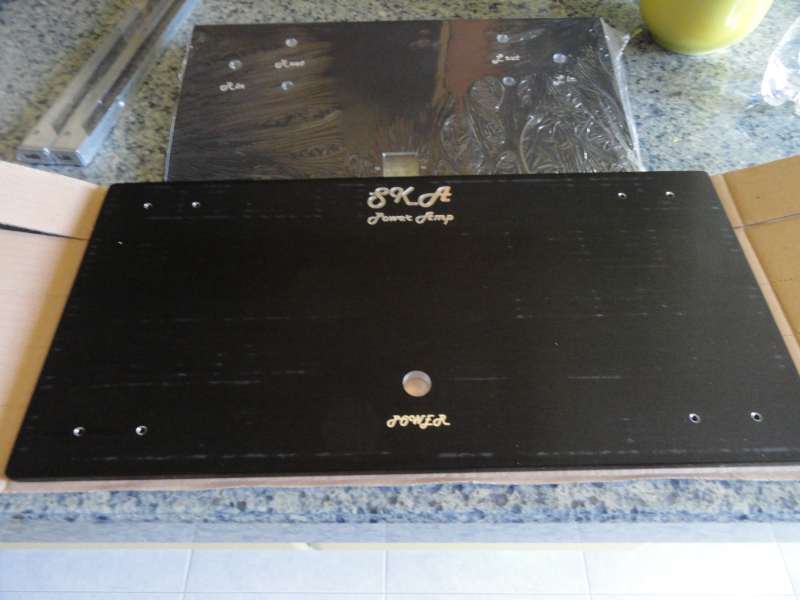

E' arrivato il contenitore!!! Very Happy

Da dude Gio 5 Mag 2011 - 12:28

Caspita, ma un font piú brutto non sei riuscito a trovarlo? Laughing

Da piero7 Gio 5 Mag 2011 - 12:30

dude ha scritto:Caspita, ma un font piú brutto non sei riuscito a trovarlo?

non deve piacere a te... Laughing

Da AndreaFx Gio 5 Mag 2011 - 12:41

A me il font non dispiace Smile

Piero, posso chiederti quanto ti è costata la foratura/serigrafia (in più) rispetto al prezzo del solo case?

Da dude Gio 5 Mag 2011 - 12:41

piero7 ha scritto:
dude ha scritto:Caspita, ma un font piú brutto non sei riuscito a trovarlo?

non deve piacere a te...

Su questo non ci piove, comunque complimenti, t'invidio molto io sono negato per l'autocostruzione.
Buon lavoro Oki

Da Stentor Gio 5 Mag 2011 - 12:48

AndreaFx ha scritto:
Piero, posso chiederti quanto ti è costata la foratura/serigrafia (in più) rispetto al prezzo del solo case?

Hanno pagato Piero ....a patto che sceglievano loro il font ....e hanno messo quello per fagli un dispetto e rovinare irrimediabilmente il frontale Hehe

Da aris69 Gio 5 Mag 2011 - 13:35

Vai Piero, tifo per te!!!

Da Tfan Gio 5 Mag 2011 - 13:38

concordo!!!! Laughing

PIEROOOOOOO se me lo dicevi te lo facevo io un frontale come si deve!!!

Da piero7 Gio 5 Mag 2011 - 13:45

AndreaFx ha scritto:A me il font non dispiace

Piero, posso chiederti quanto ti è costata la foratura/serigrafia (in più) rispetto al prezzo del solo case?

il case è venuto 400 euro Crying or Very sad

I prezzi in dettaglio li trovi sul sito di hifi2000, mica fanno sconti... Però i buchi son perfetti, e visto che non ho un trapano a colonna, per evitare casini su lastre così spesse, ho preferito farmele fare da loro. Il case è tutto d'alluminio, maniglioni inclusi

Da piero7 Gio 5 Mag 2011 - 13:45

Stentor ha scritto:
AndreaFx ha scritto:
Piero, posso chiederti quanto ti è costata la foratura/serigrafia (in più) rispetto al prezzo del solo case?

Hanno pagato Piero ....a patto che sceglievano loro il font ....e hanno messo quello per fagli un dispetto e rovinare irrimediabilmente il frontale

hahahahah un complotto internazionale!!! Laughing

Da piero7 Gio 5 Mag 2011 - 13:47

Tfan ha scritto:concordo!!!!
PIEROOOOOOO se me lo dicevi te lo facevo io un frontale come si deve!!!

che significa, davvero me lo potevi fare tu? Crying or Very sad

Ma ora devo fare 8 buchi nei dissipatori e filettarli... come cavolo fo? Mmm

Da AndreaFx Gio 5 Mag 2011 - 14:06

piero7 ha scritto:
che significa, davvero me lo potevi fare tu?

Ma ora devo fare 8 buchi nei dissipatori e filettarli... come cavolo fo?

E' più facile di quanto credi......ci sono riuscito io senza problemi.
Prima ti procuri la punta del trapano adeguata in base al filetto.
Esempio se devi fare un filetto M3 ti serve la punta da 2,4
Poi ti compri il maschiatore manuale con le punte per maschiare più usate (io uso la M3 nel 99% delle volte)

A questo punto fori il dissy.....ATTENZIONE, se è in rame o alluminio vai molto piano e lascia raffreddare la punta, sennò ti si impasta con il materiale e si rompe dentro......e sò caxxi perchè non la togli più Sad

Una volta fatto il buco della profondità giusta, monti la punta sul maschiatore e la "avviti" come fosse un'autofilettante.

Ci vuole poco Wink

Da piero7 Gio 5 Mag 2011 - 14:36

AndreaFx ha scritto:
piero7 ha scritto:
che significa, davvero me lo potevi fare tu?

Ma ora devo fare 8 buchi nei dissipatori e filettarli... come cavolo fo?

E' più facile di quanto credi......ci sono riuscito io senza problemi.
Prima ti procuri la punta del trapano adeguata in base al filetto.
Esempio se devi fare un filetto M3 ti serve la punta da 2,4
Poi ti compri il maschiatore manuale con le punte per maschiare più usate (io uso la M3 nel 99% delle volte)

A questo punto fori il dissy.....ATTENZIONE, se è in rame o alluminio vai molto piano e lascia raffreddare la punta, sennò ti si impasta con il materiale e si rompe dentro......e sò caxxi perchè non la togli più
Una volta fatto il buco della profondità giusta, monti la punta sul maschiatore e la "avviti" come fosse un'autofilettante.

Ci vuole poco

si chiama proprio così? Maschiatore? Devo andare in ferramenta allora a comprarlo...

Ho montato i maniglioni e appoggiato RCA e connettori d'uscita, è bellissimo il contenitore!!!

Finale in classe A - Pagina 6 Dsc00713

Da Biagio De Simone Gio 5 Mag 2011 - 14:53

Concordo Piero, complimenti, è proprio bello. Smile

Da Giobax Gio 5 Mag 2011 - 15:00

piero7 ha scritto:
si chiama proprio così? Maschiatore? Devo andare in ferramenta allora a comprarlo...

Se i fori sono passanti (e non ciechi) puoi tranquillamente forare (per un 3MA va bene anche un foro di 2,5mm se non trovi la punta da 2,4...) ed invece di usare il set dei tre maschi manuali che comportano tre passaggi, usa un "maschio a macchina" che costa qualcosina di piu' ma nel caso di alluminio o altri metalli con spessori non esagerati ti permette di usarlo montandolo direttamente su un avvitatore elettrico. Fori, dai una passata (tutto dentro ad avvitare e poi tutto fuori a svitare ed il gioco è fatto. Prima di maschiare non scordare di togliere quel po' di "bava" che si crea intorno al foro con una punta di dimensioni maggiori (io di solito sull'alluminio lo faccio a mano...).

Giovanni.

Da AndreaFx Gio 5 Mag 2011 - 15:51

Si maschiatore. Per farti capire meglio di cosa si tratta ti allego una foto
http://www.italiamodding.it/rigor/impossible/DSC05627.JPG

Le punte, invece, son così
http://img-europe.electrocomponents.com/largeimages/C241401-01.jpg

Io ne ho uno simile, con 3 o 4 punte di ricambio e, per questi lavoretti, va da dio!

Occhio che i prezzi variano molto in base alla qualità/precisione/durezza dei materiali in gioco Hehe

Da piero7 Gio 5 Mag 2011 - 18:19

Non credo di volerli fare passanti i fori, preferirei che rimanessero dentro al dissipatore le viti e che non si vedano dall'esterno...

Grazie! Non li conoscevo questi aggeggi (be' io sono un valvolaro Very Happy

) Ora ho capito perfettamente cosa mi serve! Oki

Da sonic63 Gio 5 Mag 2011 - 19:44

I fori ti conviene farli passanti e che capitino tra un'aletta e l'altra,
perchè i fori da filettare devono essere più profondi di quanto ti serve filettato per lasciare spazio alla parte iniziale del maschio.
Riguardo al diam. del foro : se non hai un trapano a colonna fai il foro da 2,25mm., sull'alluminio con la serie di tre maschi puoi filettare benissimo a M3, perchè a causa della piccolissima oscillazione che hai usando il trapano a mano il foro ti verrà un pò svasato, è se la punta è 2,5 la filettatura non ti verrà bene e facilmente appena stringi si spana.

Da sonic63 Gio 5 Mag 2011 - 20:02

A proposito di dissipazione, che è il problema della classe A, io per assicurarmi il massimo del raffreddamento ho fatto in questo modo:

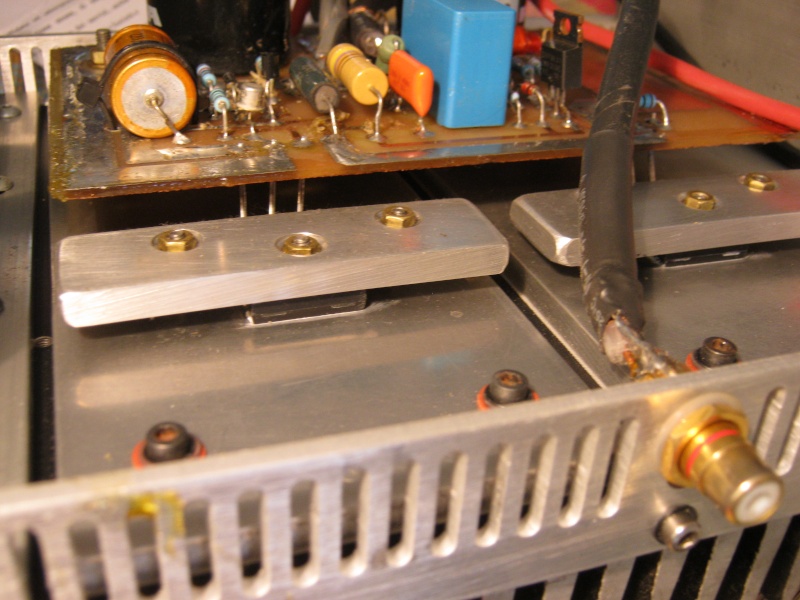

I finali, in questo caso IGBT Toshiba sono montati direttamente su una piastra d'alluminio da 6 mm., senza mica isolante.
Sono schiacciati sulla piastra oltre che dalla classica vite anche da una piastrina di alluminio, il contatto termico è il massimo che puoi ottenere.
Le piastre, una per polarità, sono isolate dal dissipatore con un foglio di isolante termoconduttivo(tipo mica, ma gommosa, in fogli da ritagliare secondo la bisogna) che ho preso su RS, è un pò costoso, ma credo che per la dissipazione del calore sia un'ottima soluzione. Il contatto tra piastra e dissipatore avviene su una superficie molto ampia.
In particolare questi finali pilotano la via medio-alta delle mie casse e funzionano perfettamente, anche in agosto, da circa 3 anni. Tra l'altro sono montati direttamente nelle casse, quindi non hanno molta aria intorno.
Per maggiore chiarezza cercherò di mettere delle foto. Finale in classe A - Pagina 6 Amp_al15

Da Giobax Gio 5 Mag 2011 - 20:09

sonic63 ha scritto:I fori ti conviene farli passanti e che capitino tra un'aletta e l'altra,
perchè i fori da filettare devono essere più profondi di quanto ti serve filettato per lasciare spazio alla parte iniziale del maschio.

Non è detto....esistono e si trovano facilmente "maschi a macchina" per fori ciechi: hanno l' "imbocco" modificato e permettono di maschiare correttamente fino a pochi decimi dal fondo del foro. Io li utilizzo quotidianamente per allarmare casseforti e bancomat, dove ovviamente un foro passante potrebbe essere un problema.

Se invece prendi il kit da tre (sgrossatore, intermedio e rifinitore) ricorda di partire sempre da quello con una riga incisa sul gambo (sgrossatore), poi passi quello con due righe (intermedio) ed infine quello senza righe. Ovvio che questo tipo di maschi non sono adatti ad essere usati "a macchina" ma vanno utilizzati con l'apposita impugnatura universale...e olio di gomito. Wink

Giovanni

Da piero7 Gio 5 Mag 2011 - 21:46

sulla baia alla voce maschiatore c'è solo roba che costa una sacco...

però ho trovato questo
http://cgi.ebay.it/Filettatore-manuale-da-3mm-H260-/160570505612?pt=Modellismo_Dinamico&hash=item2562bf798c

ma è completamente diverso da quello che mi avete indicato

Da Giobax Gio 5 Mag 2011 - 22:04

piero7 ha scritto:sulla baia alla voce maschiatore c'è solo roba che costa una sacco...

però ho trovato questo
http://cgi.ebay.it/Filettatore-manuale-da-3mm-H260-/160570505612?pt=Modellismo_Dinamico&hash=item2562bf798c

ma è completamente diverso da quello che mi avete indicato

Quello che vedi è l'utensile completo di impugnatura. Il maschiatore vero è proprio è la parte sottile e appuntita.
Lascia perdere ebay....maschi per filettare li trovi ormai in qualunque ferramenta.
Cmq anche sulla baia si trova....inserisci "filiera"

http://cgi.ebay.it/FILIERA-60-PZ-CHROME-VANADIUM-PROFESSIONALE-FILIERE-/250809668690?pt=Utensili_manuali&hash=item3a656bd452

o "maschio filettare":

http://cgi.ebay.it/VERGNANO-MASCHIO-A70-FORTE-TORSIONE-MM-4-X-FILETTARE-/260428950323?pt=Utensili_manuali&hash=item3ca2c66b33

come vedi un kit "dozzinale" costa quasi come un maschio a macchina decente.....ma per l'alluminio non starei a farmi troppi problemi.

Giovanni.

Da piero7 Gio 5 Mag 2011 - 22:34

Giobax ha scritto:
piero7 ha scritto:sulla baia alla voce maschiatore c'è solo roba che costa una sacco...

però ho trovato questo
http://cgi.ebay.it/Filettatore-manuale-da-3mm-H260-/160570505612?pt=Modellismo_Dinamico&hash=item2562bf798c

ma è completamente diverso da quello che mi avete indicato

Quello che vedi è l'utensile completo di impugnatura. Il maschiatore vero è proprio è la parte sottile e appuntita.
Lascia perdere ebay....maschi per filettare li trovi ormai in qualunque ferramenta.
Cmq anche sulla baia si trova....inserisci "filiera"

http://cgi.ebay.it/FILIERA-60-PZ-CHROME-VANADIUM-PROFESSIONALE-FILIERE-/250809668690?pt=Utensili_manuali&hash=item3a656bd452

o "maschio filettare":

http://cgi.ebay.it/VERGNANO-MASCHIO-A70-FORTE-TORSIONE-MM-4-X-FILETTARE-/260428950323?pt=Utensili_manuali&hash=item3ca2c66b33

come vedi un kit "dozzinale" costa quasi come un maschio a macchina decente.....ma per l'alluminio non starei a farmi troppi problemi.

Giovanni.

Vedo, ma 4mm è troppo grande il bulloncino, non entra nei transistors, servirebbe da 3,5mm (non so come si chiama tecnicamente la misura) comunque, vado prima in ferramenta a vedere

Grazie!!!

Da Tfan Gio 5 Mag 2011 - 22:43

piero senza che usi utensili.. fai un buco da 2,5mm (per le m3 ovviamente) e poi metti un pò d'olio e avviti la vite e fa da sola la filettatura.. ovvio che non è la stessa cosa di usare il maschiatore, poi togli la vite pulisci ed infine avviti ciò che ti serve....
