Thorens TD 145 MKII alza braccio a fine disco

Buonasera a tutti e grazie per l'iscrizione al forum. Approfitto della competenza di alcuni iscritti per cercare di capire a cosa sia dovuto il fatto che a volte il mio Thorens TD 145 MKII a fine disco si spegne senza che si sollevi il braccio. Altre volte invece funziona regolarmente. Grazie fin d'ora a chi vorrà aiutarmi

Probabilmente è regolato male il dispositivo meccanico di alza braccio/ spegnimento.

Probabilmente lo fa con alcuni dischi si ed altri no, perché non tutti i dischi hanno il medesimo diametro a fine disco.

Probabilmente aspetta Valtereri che ti fá smontare tutto, pulire, lubrificare, ecc...ecc...

Probabilmente a Natale 2024 il tuo Thorens sará perfetto

Ho pensato anche io che dipenda da disco e disco ma ci sarà un modo per poter leggermente anticipare e regolare l'alza braccio

Alfredo Hi-Fi ha scritto:ho pensato anche io che dipenda da disco e disco

No, non è così.

Il 145 sa riconoscere la fine del disco,
di qualunque disco.

Quindi il problema è meccanico.

Alfredo Hi-Fi ha scritto:... a fine disco si spegne senza che si sollevi il braccio
altre volte invece funziona regolarmente

ti spiego:
il sensore di fine disco è totalmente elettronico
(è un oscillatore variabile a permeabilità magnetica),
quando sente che il disco è finito toglie corrente a una elettrocalamita,
l'elettrocalamita scatta, ferma il disco e sblocca l'alzabraccio

nel tuo caso il sensore e l'elettrocalamita funzionano bene e sempre,
perché altrimenti il motore non si spengerebbe,
quel che non funziona sempre è invece lo sblocco dell'alzabraccio

è un canapetto agganciato a una leva di nailon che ruota,
è questa leva che rimane bloccata

è un meccanismo difficile da descrivere, ma facile da capire

se non sai come capovolgere e aprire il giradischi in sicurezza
scrivilo e te lo spiego passo passo

Grazie per la risposta. Nessun problema per capovolgere il giradischi. Ho già quattro spessori imbottiti da mettere ai quattro lati. Ora il problema è individuare il pezzo che dici

Alfredo Hi-Fi ha scritto:Grazie per la risposta. Nessun problema per capovolgere il giradischi. Ho già quattro spessori imbottiti da mettere ai quattro lati. Ora il problema è individuare il pezzo che dici

che ce vo' sara' una roba simile https://www.ebay.it/itm/256063212686?chn=ps&norover=1&mkevt=1&mkrid=724-128315-5854-1&mkcid=2&mkscid=101&itemid=256063212686&targetid=1827389197184&device=c&mktype=pla&googleloc=1008672&poi=&campaignid=17955385566&mkgroupid=142692416071&rlsatarget=pla-1827389197184&abcId=9301109&merchantid=117461548&gclid=CjwKCAjw9pGjBhB-EiwAa5jl3H0ZvS7_WINhCBocxTFShYnt4vN0373kvQsU5ppDW8CFx1V-9EMZNBoCVu0QAvD_BwE

dinamanu ha scritto:... che ce vo' sara' una roba simile ...

Forse no,
se non funzionasse bene la zona che hai indicato
non funzionerebbe neppure lo sblocco manuale,
probabilmente il problema sta dall'altra parte del canapetto,
il sistema si carica manualmente
e un dente lo blocca sull'attuatore dell'elettrocalamita,
in quel punto qualcosa non succede.

Se il sistema è faticoso per apparente mancanza di lubrificazione,
non è solo la lubrificazione che manca,
ma anche la pulizia,
diverse parti non vanno lubrificante, compreso il canapetto inguaiato.

valterneri ha scritto:

dinamanu ha scritto:... che ce vo' sara' una roba simile ...

Forse no,
se non funzionasse bene la zona che hai indicato
non funzionerebbe neppure lo sblocco manuale,
probabilmente il problema sta dall'altra parte del canapetto,
il sistema si carica manualmente
e un dente lo blocca sull'attuatore dell'elettrocalamita,
in quel punto qualcosa non succede.

Se il sistema è faticoso per apparente mancanza di lubrificazione,
non è solo la lubrificazione che manca,
ma anche la pulizia,
diverse parti non vanno lubrificante, compreso il canapetto inguaiato.

intendevo trovare la " leva di nailon che ruota," no la riparazione

Quale sarebbe il canapetto inguaiato? Puoi postare una foto? Grazie

somiglia proprio al canapetto dei freni della bicicletta,
lo vedi anche nella foto che ha messo Dinamanu sopra, la guaina è color rame

comunque domani ti mostrerò in foto i punti che devi ispezionare
e te li spiego

Ok, grazie

confermo che i dispositivi automatici dentro ai Thorens
sono più difficili da descrivere nel loro funzionamento che da capirli

questo è l'attuatore
non dovrebbe essere responsabile di nulla, perché ubbidisce sia al comando manuale
che al comando automatico,
deve essere solo pulito, non lubrificato,
su di lui non va usato nessun spray pulitore e nessun liquido,
altrimenti si rischia di scogliere l'olio viscoso che c'è dentro al pistone di salita,
occorre solo un pennello, o almassimo un cotton-fioc inumidito di alcool o benzina bianca



ha tre molle che svolgono ruoli differenti,
nel salire e scendere le tre molle devono agire senza incertezze


Questa è la zona da dove partono sia i comandi manuali che quelli automatici

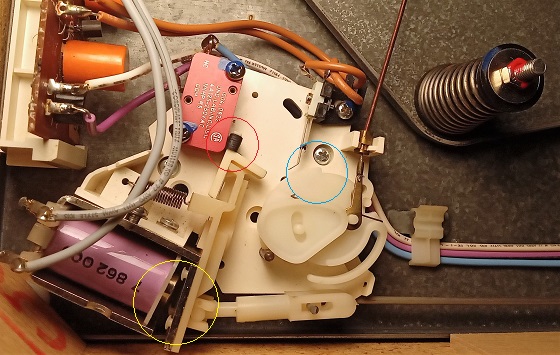

questa è la posizione di STOP totale (braccio su ma motore spento)



si vede che la calamita è rilasciata (cerchio giallo)
il dente di bloccaggio è rilasciato (cerchio azzurro)
e il micro-switch è premuto (cerchio rosso) ovvero il motore è spento


questa è la posizione di pausa (braccio su e motore acceso)



si vede che la calamita è in tenuta (cerchio giallo)
il dente di bloccaggio è rilasciato (cerchio azzurro)
e il micro-switch è libero (cerchio rosso) ovvero il motore è acceso


questa è la posizione di lettura (motore acceso e braccio sul disco)

si vede che la calamita è in tenuta (cerchio giallo)
il dente di bloccaggio trattenuto dalla calamita (cerchio azzurro)
il micro-switch è libero (cerchio rosso) ovvero il motore è acceso




nel tuo qualcosa si blocca, controlla la fluidità dei movimenti,
sia delle leve in nailon, che del canapetto, della calamita e dell'attuatore

soprattutto pulisci (cotton-fioc e alcool), non lubrificare,
ti dirò poi io dove lubrificare con pochissimo grasso

Spiegazione eccezionale, grazie. Appena ho mezza giornata libera mi darò da fare. Eventualmente, senza stare lì a smontarlo due volte, dove andrebbe applicato un po' di grasso dopo la pulitura? E soprattutto, che tipo di grasso va usato? Di nuovo grazie. Buona serata

ovviamente lubrificherei il motore sotto e obbligatoriamente il perno centrale,
per lubrificare il motore sopra occorre smontarlo e una siringa
per arrivare sotto la sua puleggia.

Gli altri "meccanismi" in nailon è meglio lasciarli semplicemente puliti.
Un granello di grasso (di qualunque tipo) lo si potrebbe mettere sul profilo ondulato
del meccanismo di sinistra (il cambio di velocità)



ma se funziona bene e non s'inceppa il grasso lo eviterei


il tuo guasto in verità è un po' anomalo
perché l'arresto del motore e l'alzabraccio sono sotto un unico movimento,
e che il motore si ferma e il braccio non si solleva non so spiegarmelo

a te l'indagine

Eccomi qui. In attesa di smontarlo e pulire le parti indicatemi, ho azionato più volte la manopola dell'alzabraccio prima di far partire i dischi. Nelle ultime 5 occasioni non ha mai fallito. É probabile, quindi, che fosse un po' impigrito

Oggi pomeriggio mi sono dedicato alla pulizia interna del giradischi. Si presentava così

In effetti era un po' sporchetto e ho pulito tutto con cotto fioc e alcol. Adesso funziona davvero bene senza alcuna incertezza. Si sente anxhe lo stack finale che prima non si sentiva più. Vorrei postare due foto dei meccanismi prima e dopo la pulizia ma non ci riesco

Alfredo Hi-Fi ha scritto:Vorrei postare due foto dei meccanismi prima e dopo la pulizia ma non ci riesco

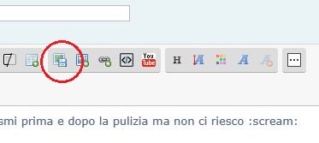

clicca qui



scegli la definizione (640 va bene, anche troppo)
e seleziona la foto cercandola nel tuo PC (ma non più di 3 per volta)



di ogni foto premi send o send all per tutte

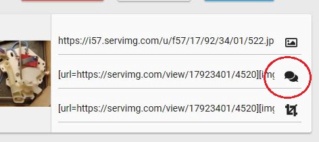

di ogni foto clicca la riga di mezzo
e la foto andrà al volo dove stai scrivendo




PS:
Se però non usi un PC ma il telefono io non so più come si fa.

Credo però che per mettere foto occorra essere ad almeno 10 messaggi,
e il tuo prossimo messaggio sarà proprio il decimo.

Ok

Niente da fare, dal telefono non ci riesco

Ho provato io e ci sono riuscito:
si clicca il quadrato nero a destra di "rispondi"
e poi la procedura è la stessa.

Prima e dopo. La differenza è evidente. Adesso scatta bene. Ho usato l'alcol isopropilico che utilizzo per pulire il Revox
