Sorgente musica liquida: come ottimizzare e realizzare qualcosa di buono.

Questo post farà il tris con gli altri già aperti da me, dove si è discusso dei diffusori da abbinare al PC:
http://t-class.niceboard.org/diy-hifi-pc-htpc-f59/progetto-dona-anche-tu-una-voce-al-tuo-pc-by-diechirico-ivan-fase-operativa-t3135.htm
e di come silenziare il PC stesso per non avere quel fastidioso rumore di fondo tipo rasoio da barba braun:
http://t-class.niceboard.org/il-mondo-oltre-l-hifi-f30/sos-modding-pc-t4011.htm

Prego gli admin di spostare il post nell'area più consona. Vedete voi.
L'idea è quella di illustrare ai niubbi come il sottoscritto come mi sono messo. Tutto qui.
Magari il tutto può invogliare qualcuno titubante a procedere nella stessa via.

Molti di voi ricorderanno l'antefatto:
"avere un sistema connesso al PC, che suonasse in maniera decente e che occupasse pochissimo spazio.
da qui mi sono orientato su un PC desktop con case piccolo, un KamaBay (prima versione) e mi sono costruito i diffusori in casa. la mobo ha lascheda audio integrata. niente di che, ma è utilizzabile. ho poi preso anche un DAC valab, che al momento non ho ancora utilizzato - non avendone sentito la necessità"

Il problema, una volta realizzato il tutto, è il rumore che le ventole del PC emettono. Veramente molto fastidioso. Premetto che utilizzo questo tipo di riproduzione quado lavoro al PC fisso. E il rumore di fondo è fastidioso con e senza musica. Il PC originale (350euri senza monitor) ha un alimentatore da 400 watt con un ventola piccola sul retro, il dissipatore della CPU originale e una ventola cooler master da 80mm sul retro.

Come consiglio - nell'apposito post - mi è stato consigliato di sostituire il dissipatore della CPU e l'alimentatore.
Alla fine seguendo i saggi consigli ho acquistato un dissipatore Artic Cooling
http://www.tiburcc.it/it-it/prodotti/Arctic_Freezer_7_PRO_rev2;324
e un alimentatore LC con ventola inferiore da 14mm:
http://www.tiburcc.it/it-it/prodotti/LC_Power_600W_silent_giant_14cm_green_power_V2.3;3055
Con una settantina di euri mi porto a casa tutto.

Comincia quindi il tanto temuto assemblaggio e ottimizzazione del tutto (in partcolaree i cavi all'interno del case). E' bene ricordare che il Kama è all'interno del case nello slot da 5.25", quindi altri cavi in giro...

Ecco come si parte.
L'occorrente (i cavi che sbucano dietro sono i cavi di potenza del Kama, il famigerato doppino Rosso/nero!!!):
Un paio di cacciaviti e poco altro.



Ecco la scatola del dissipatore



E quella dell'alimentatore:



Ecco l'alimentatore nel suo splendore. Una bella bestiola.



Il PC all'apertura si presenta così, con un bel groviglio di cavi, non particolarmente ottimizzato:



Procedo allora con il rimuovere l'alimentatore. Per farlo devo smollare l'HD, altrimenti non vien via l'alimentazine della MoBo.



Ed ecco il confronto tra alimentatori, per gli amanti del genere:

Qui si può vedere lo schema del dissipatore, di come fa circolare l'aria nel case:



Ed ecco il dissipatore, bell'oggettino (grazie a wincenzo per la dritta!)!



Ed ecco un visione d'insieme dei componenti da inserire:



Ora iniziail momento delicato.
Con calma e sangue freddo rimuovo il vecchio dissipatore.

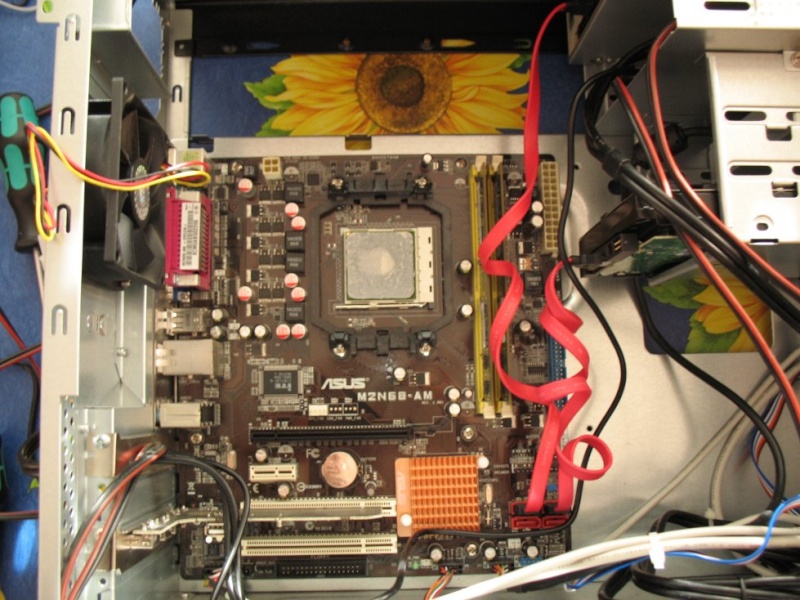

Rimane quindi la cpu nuda, coperta dalla vecchia pasta.





Con un fazzoletto e un po' di alcool la cpu tornaa splendere:



Ed ecco la differenza tra il vecchio e il nuovo:

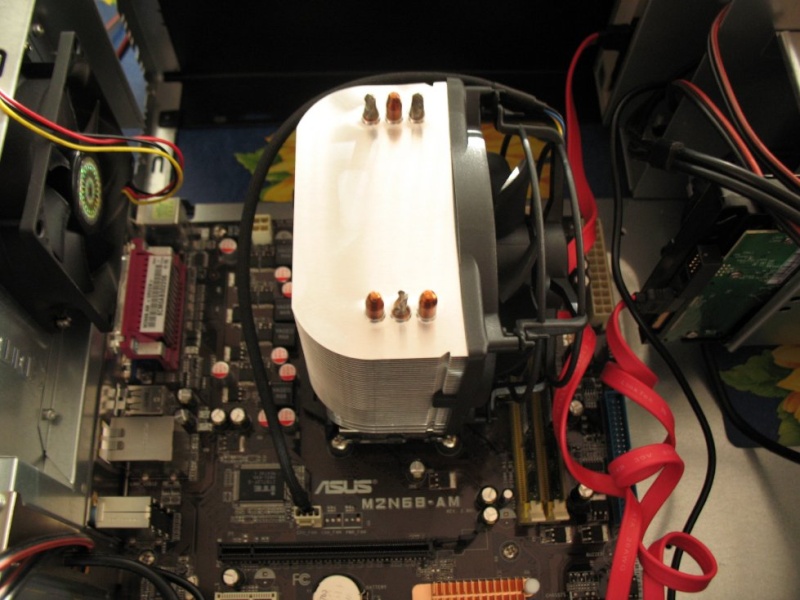

Per prima cosa, monto proprio il nuovo dissi, orientato come consigliato.
E' proprio un bestione!



Poi passo all'alimentatore, ed ecco qua:



Come si può vedere ho fascettato il fascettabile e fatto fare un giro largo ai cavi di segnale e potenza provenienti dal Kama.
All'inizio ho provatoad alimentarlo dall'interno. Risultato?
Una chiavica totale. E se me ne sono accorto io, la cosa è palese!!

Quindi il Kama viene alimentato dal suo switching, posto al di fuori del case.

Fuoco alle polveri!!

Si parte!

Risultato?

Beh, una chiavica anche quello.
Il rumore è totalmente rimasto...

Dopo aver ficcato di nuovo la testa nel case, mi accorgo con l'orecchia buona che la ventola da 8 potrebbe essere la responsabile.

Quindi, via anche quella.
Presente Fantozzi quando alla Tivvù dice:
"Togliti le mutande! Togliti le mutande!"
Uguale...

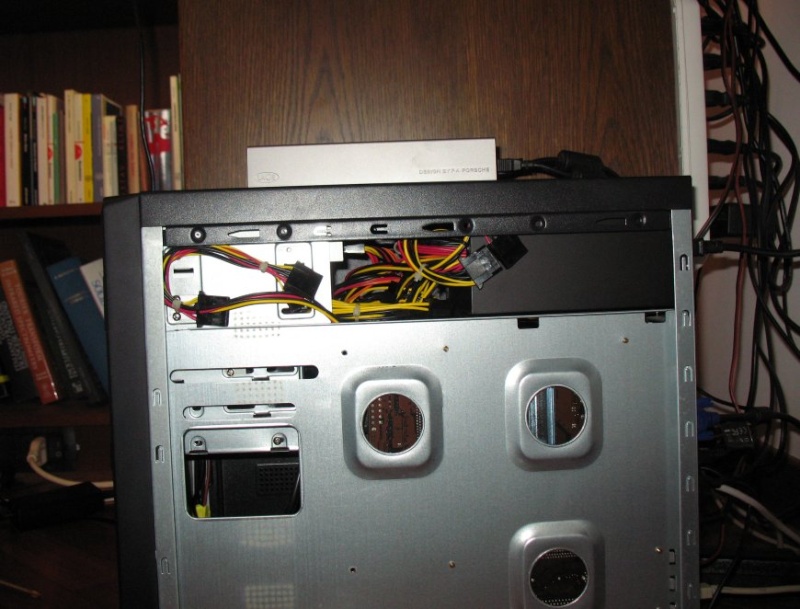

Ecco dove ho ficcato un po' di cavi:

Esilarante!
Comunque ti auguro di risolvere...

Spostato in T-Projects.

Ma non puoi mettere solo dissipatori passivi e togliere tutte le ventole? Tanto se la CPU non è potentissima no scalda molto.

Ciao, per non aprire una discussione nuova segnalo qui... esistono dei piccoli PC, totalmente fanless, che hanno la potenza sufficiente per far girare un sistema operativo e un programma per la musica; il consumo è dell'ordine di qualche Watt (!), hanno una piccola memoria flash per l'installazione del SO ma si possono espandere con dischi da PC portatile o con dischi esterni USB (ovviamente presumo che il consumo aumenti). Caratteristiche e foto a grandezza reale si trovano qui:

http://www.pcengines.ch/alix1d.htm

Dovrebbero costare poco più di 100 euro, scatola inclusa, ma sono disponibili in varie versioni.

Purtroppo non ne conosco assolutamente la qualità musicale...

Silver Black ha scritto:
Ma non puoi mettere solo dissipatori passivi e togliere tutte le ventole? Tanto se la CPU non è potentissima no scalda molto.

Infatti, per me una ventola è già troppa.

e infatti manca il resoconto finale.
il pc ora non si sente neanche quando si avvia.
è talmente silenzioso che sento i click click dell'HD!
posso ritenermi soddisfatto, anzichenò.
minima spesa, ottima resa!!!

per la cronaca la CPU è una Athlon Dual Core 7750 (2.5GHz), 4 GB RAM.
soprattutto quando disegno in 3D la CPU lavora mica poco.
per i videogiochi sono troppo vecchio, per fortuna.
la qualità musicale non è cambiata, ovviamente. la resa è sempre soddisfacente, in particolare grazie al mio monodiffusore!!!!!!!!!

non mi rimane che ringraziare tutti quelli che mi hanno consigliato.
al prossimo esperimento!!

ohhhhhhh :D
meno male che hai risolto allora...dal tuo post di prima avevo capito che non avevi migliorato!!!

le temperature sei poi riuscito a vederle?

gianlu71 ha scritto:ohhhhhhh :D
meno male che hai risolto allora...dal tuo post di prima avevo capito che non avevi migliorato!!!

le temperature sei poi riuscito a vederle?

quello era l'effetto suspance!!
per le temperature, cercherò di far qualcosa, poi ti dico!
gracias!

Grande Diego!
prima o poi dovrò pensarci anch'io a un computer come sorgente.

Devo però resistere a questo...

Vincenzo ha scritto:Grande Diego!
prima o poi dovrò pensarci anch'io a un computer come sorgente.

Devo però resistere a questo...

Vince tu frequenti troppo Fabio e Edgar mo te storcono de sicuro


Ti ho messo una pecetta verde perchè, qualche testa di quarzo si diverte



Bel lavoretto al PC monocassa

wasky ha scritto:Ti ho messo una pecetta verde perchè, qualche testa di quarzo si diverte

Sarà andato in overclocking!
Avesse almeno le ** per argomentare il suo "disappunto"...

Certo che togliendo tutte le ventole hai eliminato il rumore, ma all'interno del case il ricircolo dell'aria adesso è pressochè nullo, i componenti principali (hard disc, mainboard, northbridge, southbridge e RAM) a parte il processore non non hanno un minimo di raffreddamento! Nel breve termine non te ne accorgi nemmeno, ma a lungo andare così rischi di bruciare qualcosa.

diechirico ha scritto: mi sono orientato su un PC desktop con case piccolo

Secondo me è proprio questo il problema, un case più grande ti avrebbe permesso di usare ventole di diametro maggiore, da 120, 140 o 200mm.
Le ventole da 80mm di solito sono le più rumorose.
Considera che maggiore è il diametro della ventola e minore è il numero di giri necessario ad aerare efficacemente il case. Minore è il numero di giri, minore è il rumore prodotto.

Dove l'appoggio?

Bella!

Farebbe comodo al mio PC, con tutto quello che ci ho messo dentro!!!!!

Masterix ha scritto:Certo che togliendo tutte le ventole hai eliminato il rumore, ma all'interno del case il ricircolo dell'aria adesso è pressochè nullo, i componenti principali (hard disc, mainboard, northbridge, southbridge e RAM) a parte il processore non non hanno un minimo di raffreddamento! Nel breve termine non te ne accorgi nemmeno, ma a lungo andare così rischi di bruciare qualcosa.

diechirico ha scritto: mi sono orientato su un PC desktop con case piccolo

Secondo me è proprio questo il problema, un case più grande ti avrebbe permesso di usare ventole di diametro maggiore, da 120, 140 o 200mm.
Le ventole da 80mm di solito sono le più rumorose.
Considera che maggiore è il diametro della ventola e minore è il numero di giri necessario ad aerare efficacemente il case. Minore è il numero di giri, minore è il rumore prodotto.

ne abbiamo abbondantemente parlato nei topica citati sopra...
cmq, la ventola del dissipatore muove una grande quantità di aria, e l'aria calda viene estratta dalla grande ventola dell'alimentatore...

Io ho risolto con un colpaccio di fortuna, inaspettata:
infatti ho recuperato (da uno che lo buttava!!!!) un antico Apple Mac Cube, tutto di plexiglass trasparente, bellissimo, in buone condizioni e, soprattutto, FANLESS! La CPU si raffredda per convezione, motivo per il quale non ci posso appoggiare niente sopra, e non ci sono parti in movimento. Lo consiglio a tutti, anche se ha varie idiosincrasie che lo limitano, e che cito diligentemente:
- l'età (è del 2001)
- la USB 1.1 (non ha la 2.0, però ha la Firewire...)
- le difficoltà nell'usare il wireless, ma tanto ha l'ethernet on-board
- il sistema operativo obsoleto MacOS X 10.4.11, non più aggiornabile
- la CPU G4, non Intel -> potenza limitata, ma sufficiente per l'audio
- la scheda audio esterna (Ho preso una Giffin iMic, va benissimo e suona bene!)
...però il silenzio e' assoluto, e il suono ottimo. E io sono soddisfattissimo della mia operazione di archeologia informatica.
Saluti a tutti
Maurizio

riesumo questo vecchio trez, perchè ho fatto una piccola modifica, estremamente comoda.
nell'attesa di riesumare il pc (sto smadonnando con la mobo), ho fatto un brackettino con i connettori per i diffusori, utilizzando lo kamabay interno, in modo tale da avere lo chassis senza cavi a penzoloni...

una stupidaggine, che però semplifica la vita...

i connettori li ho trovati quando ero a messina (1eu l'uno, tacci loro!).





poi vi mostrerò il risultato finale.

aloha

Vi elenco il mio grande PC:
*Sk madre:ASUS P8Z68 DELUXE/GEN3
*Alimentatore 1000W ENERMAX Platimax
*Processore Intel i7-2600k (3.33Ghz overclockato a 5Ghz)
*Dissipatore Noctua C14
*8GB di ram Corsair
*Case Aerocool Vx-E PRO
Manca la sk video (ne mettero 2 appena escono la serie 600)...
Come sk audio invece prendere una ASUS Xonar Deluxe!!

Ottimo silenzio, appena avrò la sk audio userò "tosti" programmi di audio

@diechirico: gran bella cosa quella di utilizzare l'ali del PC come 12/5 Volt!!
Ottimo!!!

mi scuso in partenza perche' sono certo che non è il posto giusto.
vi prego di indicarmi dove dovevo fare la domanda seguente:
ho un multimedia recorder packard bell 250g.
si puo' trasformarlo in sorgente di musica liquida?
grazie

francobast ha scritto:mi scuso in partenza perche' sono certo che non è il posto giusto.
vi prego di indicarmi dove dovevo fare la domanda seguente:
ho un multimedia recorder packard bell 250g.
si puo' trasformarlo in sorgente di musica liquida?
grazie

Sarebbe un Fisso o Portatile?.....I Componenti che ci sono dentro?...

non è un pc. è un lettore multimediale con hard disk. penso sia stutturato come un pc ma non ho idea di come "aggiornarlo" per riconoscere file flac o simili. se sei acora interessato lo apro e cerco di farti l' elenco.

Aprilo e fai qualche foto sia dentro che fuori...e se puoi fai un elenco dei componenti...
Poi ti sapró dird di piú;-)

ok.vedo se riesco domani. intanto grazie!
