ES9018 chi l'ha visto e montato?

Andare in basso

ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Gio 10 Apr 2014 - 23:38

Ho avuto la (per adesso) sfortunata idea di prendere una scheda dac con il famoso ES9018 di cui si dicono visibilie, MA ci sono dei problemi...con gli operazionali e la scheda usb

-La scheda che ho preso è questa: http://www.hifiwow.com/en/home/es9018-32bit-sabre32-reference-audio-dac-w-cm6631a-usb-input-181.html
con scheda usb CM6631A ed ali.

OP AMP
-Credevo che la scheda fosse completa, invece mancano gli operazionali! Ovviamente potevano farlo presente e metterli in vendita come optional, analogamente alla scheda usb ed all'ali.
-Quali posso scegliere, dove posso comprarli (preferibilmente in Italia così arrivano prima)?

CHIP USB CM6631A
-Ho infilato i pin negli alloggiamenti: questi sono troppo grandi, i pin non si incastrano ma "ballano", il led del chippino comunque si accende.
-Il pc non riconosce la scheda, neanche dopo avere scaricato i loro driver.

Qualcuno è in grado di dare dei consigli?

Grazie!
Paolo
avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  Dreamflyer il Ven 11 Apr 2014 - 9:07

Ciao, premetto che non ho mai visto dal vivo questo DAC , ma dalle foto che vedo sul sito sembra che il ricevitore USB CM6631A vada saldato sulla scheda.
Per gli OP AMP io scriverei al venditore per capire se è stata una sua dimenticanza oppure se non erano inclusi nel dac ed in questo caso chiedere che tipo di OP AMP devi prendere se singoli o doppi ( bisognerebbe vedere lo schema elettrico per capire come è fatto lo stadio di uscita ) poi puoi decidere cosa prendere.
Ti hanno inviato qualche schema con il dac ?


Ciao
Marco
avatar
Dreamflyer
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Provincia (Città) : VR
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT


Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Ven 11 Apr 2014 - 18:33

Grazie per la risposta!
Con il venditore ho comunque un reclamo aperto con Paypal, in quanto gli operazionali non erano optional, analogamente per es alla scheda usb ed all'ali.
Per quanto riguarda questi, cerco di trovare uno schema del dac, così te lo mostro, se gentilmente mi puoi essere d'aiuto...!
Per la scheda usb non credo di essere capace a saldarla, i pin sono vicinissimi, dovrò anche per questa chiedere un aiuto. Comunque il problema è che il led si accende, ma il pc non la riconosce neanche dopo avere scaricato i driver che mi hanno indicato loro.

Il dac è questo e l'ho preso completo di scheda usb ed ali:
http://www.hifiwow.com/en/home/es9018-32bit-sabre32-reference-audio-dac-w-cm6631a-usb-input-181.html

PS il venditore risponde alle email solo quando gli arriva qualche comunicazione da Paypal...

Il venditore è hifiwow.com
Come si può vedere è un sito molto bello e completo e non lascia presagire tutte queste difficoltà.

Ho inoltre comprato presso di loro un preamp-ampli cuffia valvolare:
http://www.hifiwow.com/en/headphone-amplifier/6j1-6p1-single-ended-class-a-tube-headphone-amplifier-amp-preamp-39.html
Il canale destro è muto (anche dopo avere provato a cambiare tutti i collegamenti...), sia a livello uscita rca che uscita cuffia.
Purtroppo però smaneggiando nervosamente mi è caduta una delle due valvole 6P1. Ora non so se ricomprarne una coppia e vedere se in qualche modo si può recuperare...
avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Ven 11 Apr 2014 - 19:23

Ne parlano qui, con annessi schemi:

http://www.audiodesignguide.com/DAC32/

http://hifiduino.wordpress.com/2013/01/03/99-es9018-diy-dac-board/
avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  Dreamflyer il Ven 11 Apr 2014 - 20:58

@p.cristallini ha scritto:... Per la scheda usb non credo di essere capace a saldarla, i pin sono vicinissimi, dovrò anche per questa chiedere un aiuto. Comunque il problema è che il led si accende, ma il pc non la riconosce neanche dopo avere scaricato i driver che mi hanno indicato loro...
Potresti fare una foto del ricevitore montato sul DAC così da capire meglio la situazione ?

@p.cristallini ha scritto:Ho inoltre comprato presso di loro un preamp-ampli cuffia valvolare ...
Difficile dire quale sia il problema, potrebbe essere qualche collegamento interrotto o qualche valvola andata. Non so se hai già fatto questa prova, ma potresti provare a spostare le due valvole del canale che funziona sul canale che non funziona in modo da escludere che non sia un problema di valvole

@p.cristallini ha scritto:Ne parlano qui, con annessi schemi:

http://www.audiodesignguide.com/DAC32/

http://hifiduino.wordpress.com/2013/01/03/99-es9018-diy-dac-board/

Il chip del dac è lo stesso del tuo , ma le schede non sono le stesse ... bisognerebbe trovare lo schema del tuo dac, comunque potresti fare qualche foto della scheda magari con qualche dettaglio sulla parte dove andrebbero montati gli op-amp, così da vedere se c'è qualche riferimento ?


Ciao
Marco
avatar
Dreamflyer
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 20.06.08
Numero di messaggi : 958
Occupazione/Hobby : IT / Informatica - Elettronica - MTB - Le mie montagne
Provincia (Città) : VR
Impianto :
Sorgenti :
1HTPC + ASUS Xonar STX
2.Giradischi Project Debut SE II +Denon DL-160 + TNT- InDiscreto
3.Tuner Technics ST-GT350
4.Cd Player SONY CDP-710
Amplificatore: Yarland FV34CIII EU version
Diffusori: BHL Fostex FE108 Sigma
Cavi segnale: TNT Shield
Cavi potenza: TNT tripleT


Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Ven 11 Apr 2014 - 22:02

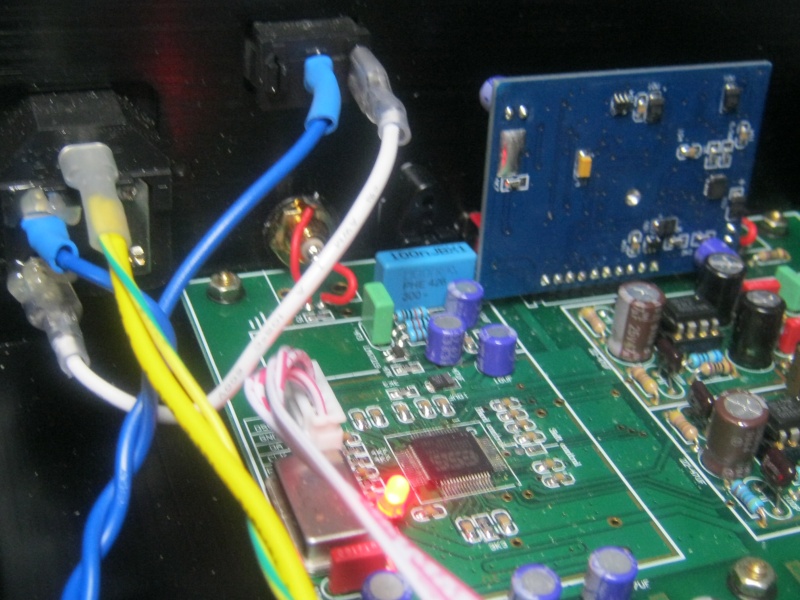

http://i57.servimg.com/u/f57/17/61/91/98/dsc_1812.jpg

http://i57.servimg.com/u/f57/17/61/91/98/dsc_1813.jpg

http://i57.servimg.com/u/f57/17/61/91/98/dsc_1814.jpg

sono visibili le foto?!? non ho capito bene come postarle
avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  sonic63 il Ven 11 Apr 2014 - 22:12

@p.cristallini ha scritto:.............................................................

sono visibili le foto?!? non ho capito bene come postarle

Ho avuto tra le mani, per sistemargli alcuni difetti, un DAC uguale.
Gli integrati mancanti sono 5532(quello più interno) e 5534 quello più vicino al bordo.
Anche lì la scheda Xmos non faceva bene contatto(connettore del piffero, davvero scarso), l'ho saldata.
 Hello

sonic63
Membro classe oro
Membro classe oro

Data d'iscrizione : 21.12.09
Numero di messaggi : 5375
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite

Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Ven 11 Apr 2014 - 22:15

avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Ven 11 Apr 2014 - 22:18



avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Ven 11 Apr 2014 - 22:35

@sonic63 ha scritto:
@p.cristallini ha scritto:.............................................................

sono visibili le foto?!? non ho capito bene come postarle

Ho avuto tra le mani, per sistemargli alcuni difetti,  un DAC uguale.
Gli integrati mancanti sono 5532(quello più interno) e 5534 quello più vicino al bordo.
Anche lì la scheda Xmos non faceva bene contatto(connettore del piffero, davvero scarso), l'ho saldata.
 Hello

Sono riuscito a postare le foto!
Nella mia scheda gli op amp mancanti mi sembra siano 4, o sbaglio visto che non ne ho esperienza?
Per saldare la scheda usb come bisogna fare visto che i pin sono ultravicini? Si usa un saldatore con una punta particolare?
Oltretutto nonostante la scheda usb dopo averla solo appoggiata, un po' storta come vedi nella foto non c'è spazio in quanto a destra tocca un altro elemento, faccia contatto (si accende il led verde) il dac non viene riconosciuto dal pc, nonostante io abbia scaricato i drivers consigliati dal venditore.
Grazie!
avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  sonic63 il Ven 11 Apr 2014 - 22:49

@p.cristallini ha scritto:
@sonic63 ha scritto:

Ho avuto tra le mani, per sistemargli alcuni difetti,  un DAC uguale.
Gli integrati mancanti sono 5532(quello più interno) e 5534 quello più vicino al bordo.
Anche lì la scheda Xmos non faceva bene contatto(connettore del piffero, davvero scarso), l'ho saldata.
 Hello

Sono riuscito a postare le foto!
Nella mia scheda gli op amp mancanti mi sembra siano 4, o sbaglio visto che non ne ho esperienza?
Per saldare la scheda usb come bisogna fare visto che i pin sono ultravicini? Si usa un saldatore con una punta particolare?
Oltretutto nonostante la scheda usb dopo averla solo appoggiata, un po' storta come vedi nella foto non c'è spazio in quanto a destra tocca un altro elemento, faccia contatto (si accende il led verde) il dac non viene riconosciuto dal pc, nonostante io abbia scaricato i drivers consigliati dal venditore.
Grazie!

Perdonami ma mi sembrava superfluo indicare che ci vogliono 2 x 5532 e 2 x 5534 (uno per tipo per canale ).

I pin sono ad una distanza normale, ci vuole solo un pò "la mano" a far saldature.
Si, a destra tocca sul condensatore azzurro, io ho usato dei pin leggermente disassati per farcela stare bene in posizione.
Purtroppo quel dac è realizzato in maniera molto frettolosa e approssimativa.
Anche se si accende il led può essere che qualche piedino della scheda non fà bene contatto, o magari c'è anche qualche altra cosa che non và, non saprei dirti.
 Hello

sonic63
Membro classe oro
Membro classe oro

Data d'iscrizione : 21.12.09
Numero di messaggi : 5375
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite

Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Ven 11 Apr 2014 - 23:04

Ok grazie! Quindi prenderò gli op amp e metterò i due 5532 in posizione interna e i due 5534 in posizione esterna.
Per la saldatura vedrò come fare....
Vi terrò aggiornati
avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  sonic63 il Ven 11 Apr 2014 - 23:05

Ho trovato una foto della scheda del dac al quale ho saldato la scheda, come puoi vedere ho tolto quella specie di zoccolo e l'ho saldata direttamente nei fori dello stampato, e adesso passa affianco al condensatore e non si appoggia sopra.

" />

Però togliere il connettore dallo stampato non è molto facile perchè i fori sono metallizzati, l'ideale sarebbe usare una stazione dissaldante altrimenti se non sei molto esperto rischi di rovinare lo stampato.
 Hello

sonic63
Membro classe oro
Membro classe oro

Data d'iscrizione : 21.12.09
Numero di messaggi : 5375
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite

Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Ven 11 Apr 2014 - 23:24

La mia scheda è leggermente diversa in quanto sulla sua destra (osservandola dalla parte del chip) c'è una specie di piccolo alimentatore nero con forma di parallelepipedo, che le impedisce di posizionarsi giù in basso in quanto come vedi si sovrappone al condensatore celeste.
Lo zoccolo che prolunga i pin è sfilabile liberamente, ma io dovrò tenerlo perché appunto sono obbligato a tenere la scheda un po' più alta sul board del dac.
avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  Alessandro Asborno il Sab 12 Apr 2014 - 11:41

@p.cristallini ha scritto:La mia scheda è leggermente diversa in quanto sulla sua destra (osservandola dalla parte del chip) c'è una specie di piccolo alimentatore nero con forma di parallelepipedo, che le impedisce di posizionarsi giù in basso in quanto come vedi si sovrappone al condensatore celeste.
Lo zoccolo che prolunga i pin è sfilabile liberamente, ma io dovrò tenerlo perché appunto sono obbligato a tenere la scheda un po' più alta sul board del dac.
Ciao, ho il DAC uguale al tuo, l'ho fatto mettere a posto da Sonic63, avevo il tuo stesso problema, la scheda usb toccava il condensatore e faceva impazzire il display, ha risolto tutto Ciro, sicuramente si sono dimenticati di metterti gli operazionali, come diceva Ciro sono due ne5532 e due ne5534, poco male basta cambiarli con alcuni piu' performanti, il mio consiglio e' di darlo a Ciro, che te lo rimette in perfetta forma, il mio adesso funziona una favola, purtroppo come detto nell'altro thread relativo ai Dac questo venditore e' davvero poco affidabile.
Qualsiasi cosa ti serva rimango a disposizione, ma consiglio di spostare questo thread in una sezione piu' adeguata all'argomento in questione, o in s.o.s. aiuto, o nella sezione Dac.
Ciao.
avatar
Alessandro Asborno
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 09.03.08
Numero di messaggi : 794
Provincia (Città) : Genova
Impianto : SORGENTE: Foofer o Picoplayer
DAC: Maurarte Dac
PRE: Cygnus by Maurarte
FINALI: Nuforce Ref.9
CASSE: Spendor LS3/5A o Audiojam2 "Jerry"
CAVI: Segnale: Maurarte
Potenza; Maurarte.

Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Sab 12 Apr 2014 - 23:30

Grazie vi terrò aggiornati! Oki
Considerando anche che non risponde alle email e si sveglia e spedisce solo dopo il mio reclamo tramite Paypal: venditore da bandire!
avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  sontero il Dom 13 Apr 2014 - 1:33

@p.cristallini ha scritto:Grazie vi terrò aggiornati! Oki
Considerando anche che non risponde alle email e si sveglia e spedisce solo dopo il mio reclamo tramite Paypal: venditore da bandire!
Leggiti questo thread a cui partecipa anche weiliang, credo che troverai spunti per risolvere il tuo problema
a parte l'omissione di fornirti gli operazionali . Verosimilmente c'è un problema di alimentazione adeguata
della scheda. Potresti porre delle domande dirette e penso che qualcuno ti possa aiutare.
http://www.diyaudio.com/forums/digital-source/217764-cm6631-usb-audio-interface-any-good-4.html#post3236107
ciao
avatar
sontero
Appassionato
Appassionato

Data d'iscrizione : 23.06.12
Numero di messaggi : 498
Provincia (Città) : Cagliari
Impianto : Sorgente :


Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  sonic63 il Dom 13 Apr 2014 - 7:20

@p.cristallini ha scritto:La mia scheda è leggermente diversa in quanto sulla sua destra (osservandola dalla parte del chip) c'è una specie di piccolo alimentatore nero con forma di parallelepipedo, che le impedisce di posizionarsi giù in basso in quanto come vedi si sovrappone al condensatore celeste.
Lo zoccolo che prolunga i pin è sfilabile liberamente, ma io dovrò tenerlo perché appunto sono obbligato a tenere la scheda un po' più alta sul board del dac.

Forse potresti sostituire il condensatore con un'altro di uguale valore ma meno ingombrante.
 Hello

sonic63
Membro classe oro
Membro classe oro

Data d'iscrizione : 21.12.09
Numero di messaggi : 5375
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite

Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  p.cristallini il Lun 14 Apr 2014 - 14:21

@Alessandro Asborno ha scritto:
@p.cristallini ha scritto:La mia scheda è leggermente diversa in quanto sulla sua destra (osservandola dalla parte del chip) c'è una specie di piccolo alimentatore nero con forma di parallelepipedo, che le impedisce di posizionarsi giù in basso in quanto come vedi si sovrappone al condensatore celeste.
Lo zoccolo che prolunga i pin è sfilabile liberamente, ma io dovrò tenerlo perché appunto sono obbligato a tenere la scheda un po' più alta sul board del dac.
Ciao, ho il DAC uguale al tuo, l'ho fatto mettere a posto da Sonic63, avevo il tuo stesso problema, la scheda usb toccava il condensatore e faceva impazzire il display, ha risolto tutto Ciro, sicuramente si sono dimenticati di metterti gli operazionali, come diceva Ciro sono due ne5532 e due ne5534, poco male basta cambiarli con alcuni piu' performanti, il mio consiglio e' di darlo a Ciro, che te lo rimette in perfetta forma, il mio adesso funziona una favola, purtroppo come detto nell'altro thread relativo ai Dac questo venditore e' davvero poco affidabile.
Qualsiasi cosa ti serva rimango a disposizione, ma consiglio di spostare questo thread in una sezione piu' adeguata all'argomento in questione, o in s.o.s. aiuto, o nella sezione Dac.
Ciao.

Grazie dei consigli.
Hai avuto problemi con la connessione al computer? Io ho un pc con Windows 7, ci sono dei drivers da scaricare?
avatar
p.cristallini
Membro classe argento
Membro classe argento

Data d'iscrizione : 26.06.11
Numero di messaggi : 2643
Località : Aosta
Provincia (Città) :
Impianto :
Spoiler:
# 1 - Principale - Thorens TD160B + SME 3009 + Audio Technica AT F-7. Thorens TD145 MKII + Goldring 1042. Lehmann Black Cube SE. Marantz CD72 SE (sola meccanica). PC + JRiver. Gustard U12. DAC Aqvox USB 2 D/A MKII. Pre Docet Lector Zoe. Finale Adcom GFA-555MKII. Magneplanar 2.7QR. Cavi segnale VDH, potenza TNT Triple T. Stanza della musica acusticamente ben trattata.
# 2 - Scrivania - PC + JRiver. DAC diy con TDA1541/PCM2704. Amp Yarland FV 34A. Monovia diy con Fostex 207E. Amp cuffia Bravo Audio V1. Cuffia Hifiman HE400i.
# 3 - Thorens TD166 MKV + Goldring 2200 + prephono Monrio ADN-N. Marantz cd-50 (sola meccanica). PC + JRiver. DAC diy ES9018 e CM6631. Ampli Nad C320BEE. Monovia artigianali con Audionirvana Super 8" Cast Frame BVR + tweeter e subwoofer post.
# Rip vinili con Sound Blaster X-Fi HD.
# In panchina altri oggetti...



Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  Alessandro Asborno il Lun 14 Apr 2014 - 14:26

nessun problema con windows7, invece non sono riuscito con windows8, però non credo di avere la tua stessa schedina usb, io mi ero fatto montare la weiliang xmos, la tua mi pare sia una cs, comunque se mi mandi la tua mail in mp ti mando quelli che ho.
avatar
Alessandro Asborno
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 09.03.08
Numero di messaggi : 794
Provincia (Città) : Genova
Impianto : SORGENTE: Foofer o Picoplayer
DAC: Maurarte Dac
PRE: Cygnus by Maurarte
FINALI: Nuforce Ref.9
CASSE: Spendor LS3/5A o Audiojam2 "Jerry"
CAVI: Segnale: Maurarte
Potenza; Maurarte.

Torna in alto Andare in basso

Re: ES9018 chi l'ha visto e montato?

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
