Problema voltaggi di alimentazione

Senza ripetere sempre la stessa storia.. ho fatto da me la scheda d'alimentazione dell'ampli che sto costruendo (con la velocità di una lumaca).. però mi si presenta ora un problema..

Il trasformatore mi da 24.2 - 0 - 24.2 raddrizzandolo dovrebbero uscire tipo 32V duali con 0 centrale.. quando costruii la scheda erano queste le tensioni che avevo...

riprovandola ora però mi rendo conto che ho niente poco di meno che 64V a ramo!! cioè.. come è possibile??

ho misurato entrambe le tensioni, circa 64V duali..

non mi era mai capitata una cosa simile... da che può esser dovuto?
sulla scheda dopo il ponte ci son montati due elettrolitici da 4700uF 63V e due da 5600uF 35V in parallelo, due per ogni ramo..

una spiegazione?

Sembrerebbe che tu abbia raddrizzato una 48V AC... in pratica la somma dei due avvolgimenti a 24V! Ora come possa essere successo "questo" difficile da dire senza vedere lo schema che hai seguito o quanto realizzato...
Ciao Mauro

Mmm... sembra lo stesso problema che ha avuto cucicu costruendo il minimalist.

MMH è anche vero che non ho dato nessuno strumento per farvi capire.. andiamo con le foto








dite voi.. che ho sbagliato? ho cambiato qualche legge della fisica senza saperlo?

Non capisco, il ponte é dopo i condensatori?

Il ponte sembra al posto giusto (elettronicamente) i due ceramici non ho capito come sono collegati, non vedo il collegamento con la massa, controlla comunque le misure.

Switters ha scritto:Non capisco, il ponte é dopo i condensatori?

Sembrerebbe!

Anche gli elettrolitici da 35 volts non vanno bene. 24 x 1.41 = 33.84 Volts ... direi che sei al limite.

Lo so, i 35V stanno al limite, ma è un'alimentazione rimediata e riadattata da un vecchio ampli.. ho semplicemente ricopiato tutto quindi dovrebbe andar bene(non capisco però.. con 70V quasi, come mai non han dato degni di deterioramento?), aggiunto i 2 EL da 4700uF e riorganizzato su millefori con uno schema più semplice... i ceramici ricordo di averli presi e messi uguali uguali a come eran messi prima.. mi sembra stanno collegati tra l'AC e il +- del ponte.. ma forse non stanno nemmeno collegati.. li misi pensando fossero dei condensatori di bypass (ma non mi era nemmeno allora chiaro a che servissero in realtà)

MrTheCarbon ha scritto:Lo so, i 35V stanno al limite, ma è un'alimentazione rimediata e riadattata da un vecchio ampli.. ho semplicemente ricopiato tutto quindi dovrebbe andar bene(non capisco però.. con 70V quasi, come mai non han dato degni di deterioramento?), aggiunto i 2 EL da 4700uF e riorganizzato su millefori con uno schema più semplice... i ceramici ricordo di averli presi e messi uguali uguali a come eran messi prima.. mi sembra stanno collegati tra l'AC e il +- del ponte.. ma forse non stanno nemmeno collegati.. li misi pensando fossero dei condensatori di bypass (ma non mi era nemmeno allora chiaro a che servissero in realtà)

Se le misure fossero confermate, e i condensatori fossero collegati in serie tra l'alternata ed il ponte, provocando uno sfasamento tra corrente e tensione, potrebbe impazzire il ponte e condurre contemporaneamente dai due rami, è possibile?



PS Comunque i condensatori da 35v ti farebbero una brutta fine.

Ecco.. anche io avevo pensato una cosa del genere.. devo sostituire il ponte per sicurezza.. alla fine sto facendo un ordine online per il minimalist, aggiungo anche questo.. comunque condensatori in serie non ce ne sono, sono tutti in parallelo sui due rami.. e la disposizione è abbastanza comune.. non ci vedo nulla di strano... ammesso che siano collegati (nemmeno io vedo i collegamenti dei ceramici, e non mi ricordo come stavano, forse non li collegai proprio) tolgo i ceramici, e poi magari aggiungo dopo uno di bypass.. vi afccio sapè appena ho tempo

MrTheCarbon ha scritto:Ecco.. anche io avevo pensato una cosa del genere.. devo sostituire il ponte per sicurezza.. alla fine sto facendo un ordine online per il minimalist, aggiungo anche questo.. comunque condensatori in serie non ce ne sono, sono tutti in parallelo sui due rami.. e la disposizione è abbastanza comune.. non ci vedo nulla di strano... ammesso che siano collegati (nemmeno io vedo i collegamenti dei ceramici, e non mi ricordo come stavano, forse non li collegai proprio) tolgo i ceramici, e poi magari aggiungo dopo uno di bypass.. vi afccio sapè appena ho tempo

Se togli i ceramici da quella posizione (fra alternata e ponte) o ti assicuri che non siano collegati, tutto dovrebbe tornare a posto, i ceramici vanno in parallelo agli altri condensatori e sono usati come filtro in particolar modo sono usati nei gainclone, non è detto che il ponte sia rotto.

allora fatta la prova, eliminato i ceramici.. montato un altro ponte eeee uguale 70-0-70.. inizio a pensare che il TDA non si sia mai rotto quando scoccò la scintilla, ma che piuttosto si sia rotto qualcosa nella scheda d'alimentazione e da allora va sempre in protezione (la serie TDA ha protezioni contro tutto praticamente) dopo aver fatto al prova con il nuovo ponte decido di fare un ponte veloce, con un condensatore così che mi ritrovo tra le mani giusto per raddrizzare la tensione (uno da switching.. praticamente 400V-440uF.. va bene lo stesso tanto è solo per verificare le tensioni).. prendo il carissimo saldatore e scopro che è freddo... s'è scassato (alchè io ero incazzato come l'elettricista barese) e quindi devo aspettare domani per andare a prendere l'altro che ho nell'altra casa, così almeno so se ordinare anche l'integrato TDA insieme ai componenti del minimalist.. ci risparmio 12 euro..

Ma il ponte é uno o son due?
Non capisco... come fai a raddrizzare due tensioni con un solo ponte?
Come sono fatti i collegamenti che dai condensatori vanno al ponte?

Allora, stacca l'alternata dalla scheda, poi collega i due estremi della 24-0-24 sul ponte agli ingressi ~ e lo 0 sulla massa della scheda, quindi collega sulla scheda le uscite + e - sulla scheda e prova. I ceramici lasciali in parallelo agli elettrolitici.

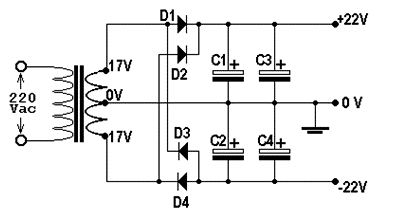

lo schema i collegamento è all'incirca questo.. (non date caso alle capacità e ai valori.. è
preso online)

penso che ricostruirò la scheda da capo.. domani non ci sono, per dopodomani prendo il saldatore e faccio la prova.. almeno così do anche un occhiata al TDA per vedere se è veramente rotto o va in protezione.. così evito anche di spendere soldi inutilmente..

comunque, nonstante sia così intricato, il percorso che fa la corrente è uguale a quello che dici tu.. meglio rifare la scheda


EDIT: ho rifatto una prova per capire se era la scheda... ho messo un ponte di garetz dopo il trasformatore, dopo il ponte due elettrolitici 330uF 400V.. tensioni misurate: UGUALI.. 70V a ramo..
provo a rettificare la tensione tra un 24.4 e 0v solo.. ottengo circa 40V.. non mi convince

in tutte le prove però mi ritrovo il trasformatore con 22.3V circa..

Mi viene in mente una cosa.. ma non è che ho sbagliato proprio calcoli????

correggetemi se sbaglio..

il trasformatore eroga tensione alternata di 24.4 - 0 - 24.4 (sotto carico circa 22.3 - 0 - 22.3)

ora, ricordo che la caduta di tensione di un ponte di garetz standard dovrebbe essere circa 1.4V,

all'epoca mi sembra feci questi calcoli..

Vcc = (Vac - 1.4) x 1,41

dove:

Vcc = sono i Volt ai capi del condensatore;
Vac = sono i Volt efficaci della tensione alternata;
1.4 = è la caduta di tensione del ponte raddrizzatore;
1.41 = é il numero fisso per ottenere i Volt di picco, dovuto al fatto che la tensione alternata raggiunge un picco di 1.41 volte superiore al valore della tensione efficace;

quindi:
Vcc=(24.4-1.4 )x 1.41= 32.43V (teorici senza carico) e (22.3-1.4)x 1.41= 29.50V effettivi, precisi precisi per dare 70W su 4ohm da parte del TDA.. bah..

per il valore dei condensatori di filtro invece:

20.000 : (Vcc : A) = microFarad

dove:

Vcc = e' la tensione continua raddrizzata;
A = assorbimento totale del circuito da alimentare;
20.000 = è il numero fisso per ottenere tale capacità;

l'assorbimento di picco del TDA7294 da datasheet è 10A

20.000 : (32.43 : 10) = 6167.12uF .. direi che eccediamo tranquillamente con le capacità... (basterebbero già i due 4700uF)

cosa sto sbagliando?

Guarda nella versione piu' semplice se cabli in aria qualcosa del genere, deve per forza funzionare

eeeee.. è appunto questo il fatto strano.. ho rifatto tutto in modo semplicissimo in aria, e addirittura ho provato a rettificare solo un ramo .. risultato identico, mi caccia tipo 40V!!!

si ma non è possibile!!! fosse per caso rotto il tester? poi farò una prova anche per questo.. comunque mi metto a fare una prova senza condensatori per vedere dopo il ponte cosa ho...

MrTheCarbon ha scritto:eeeee.. è appunto questo il fatto strano.. ho rifatto tutto in modo semplicissimo in aria, e addirittura ho provato a rettificare solo un ramo .. risultato identico, mi caccia tipo 40V!!!

si ma non è possibile!!! fosse per caso rotto il tester? poi farò una prova anche per questo.. comunque mi metto a fare una prova senza condensatori per vedere dopo il ponte cosa ho...

Controlla le uscite del trasformatore, se ti segna giuste quelle il tester è buono, a me quanqo si è scaricata la batteria del tester mi segnava la batteria dell'auto a 18V il 50% in più, avessimo lo stesso tester?

Scusa ma usi un ponte o lo hai realizzato tu con 4 diodi?

MM su per giù il mio è questo


comunque all'uscita del trasformatore mi da i voltaggi corretti... devo provare un altro tester ma al momento non ricordo dove sta..

ho usato ponte a diodi.. due ponti diversi stesso risultato...

davvero non lo so.. ma i conti li ho fatti bene?

Giusto per verifica:

Tu misuri in uscita: Tra + e 0 e ti segna 40 volts tra 0 e - e ti segna 40 volts corretto?

Non è che per caso misuri (in uscita) tra + e - non considerando lo zero?

Facendo le misurazioni con il tester commuti da alternata a continua?

Non ti sto dando del pivello era giusto per un eccesso di zelo. Le sviste succedono a tutti.

no 40 V a ramo...

comunque credo sia il tester che da problemi.. poi provo con un'altro..

devo ordinare il chip comunque!!

Ho fatto il tester con un multimetro analogico (unico riscontro che mi trovavo tra le mani in poco tempo) e mi sembra proprio che i voltaggi si attestano precisi su 30V circa (quindi i 32.8V specifici..) era il tester digitale che dava problemi solo sulla sezione DC a quanto pare...

kekkazz
