Problema Grundig V7500

i circuiti che stai "riparando" sono:
il primo alimentatore a corrente stabile del primo differenziale d'ingresso
e il secondo alimentatore a corrente stabile del secondo differenziale
dei due stadi finali ...
non è prudente fare esperimenti tenendolo acceso e smanettando,
soprattutto a casse collegate,
ricordati poi che hai inserito i due resistori nel posto sbagliato

probabilmente il guasto non era dove hai sostituito i resistori,
ma altrove,
solo sarà successo che maneggiandolo un po' è momentaneamente ripartito,
anche se dove c'è la colla e i componenti in precedenza saldati male lo avrei risistemato comunque

nerone ha scritto:Niente da fare, quel problema lo fa di nuovo sul canale sx.

le due cose che invece rendono perplesso me, sono ...

1) come fa ogni tanto a funzionare bene
malgrado che due resistori siano notevolmente sbagliati?



2) com'è che il finale fatto lavorare con 4 differenziali alterati
non ha ancora bruciato se stesso e le casse?

nerone ha scritto:... le resistenze corrispondono ai valori da te indicati ...

ma sono montate al posto di resistori che nulla hanno a che fare con quel circuito,
aspetta una fotografia dettagliata

nerone ha scritto:... Questa pompetta aspira stagno è buona? ...

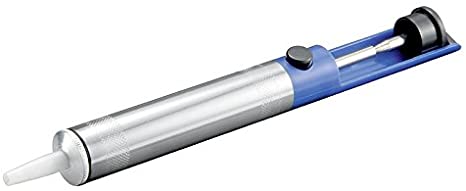

è più conveniente una normale pompetta, anche economica, non riscaldante,
tipo questa:



è il saldatore che deve essere buono! tipo questo, e assolutamente non economico!



però la cosa più importante è la mano che tiene il saldatore ... tipo ...



procuratene un paio!

nerone ha scritto:... devo capire solo a che temperatura impostarlo ...

alla massima o quasi,
non usare le punte a punta, usa quelle a scalpello,
la prima a sinistra va bene, forse anche la seconda, ma non la vedo bene.

R118 e R119 possono essere montate a filo circuito stampato
R138 e R146 sarebbe meglio montarle staccate di 5 millimetri dal circuito stampato,
D7 e D8 è necessario montarli staccati di un centimetro dal circuito stampato
fai attenzione alla polarità dei diodi e dei due condensatori

R138 e R146 da un Watt sono un po' esagerati,
potrebbero essere da 1/2 Watt, ma non cambia nulla

Nel dissaldare non fare mai forza sulle piste,
non strusciarle col saldatore,
se lo stagno vecchio fonde con pigrizia è colpa della tua mano
e della qualità del metallo del saldatore,
libera le asole dallo stagno,
il foro deve essere libero e il nuovo componente deve entrarci senza forzare,
non raddrizzare i componenti se li hai saldati storti.

Non fondere lo stagno sulla punta del saldatore,
il saldatore deve scaldare l'asola e il terminale da saldare,
lo stagno deve fondere tra pista e terminale,
non usare troppo stagno.

Taglia i fili in eccesso con delicatezza, senza forzare le piste,
e pulisci le saldature con cotton fioc imbevuto di alcool


Bene!
Questo lavoro serve solo a rimediare agli errori, ma il difetto dell'amplificatore sta altrove.
Approfitta per guardare con una forte lente d'ingrandimento tutte le altre saldature del circuito stampato
in cerca di eventuali saldature crettate.

nella foto le scritte originali di fabbrica sono a rovescio
perché il circuito descriveva il lato saldature, mentre io l'ho orientato dal lato componenti

quelli azzurri che c'erano sono buoni, ma gli zener sono delicati,
io li sostituirei con nuovi, sono da un Watt 7,5 Volt e poi sono tutti uguali,
se non li trovi ci lasci quelli che già ci sono
gli zener piccoli sono da 400milliWatt o da un Watt, sembrano uguali,
ma hanno il filo differente, quelli da un Watt ce l'hanno più robusto, di maggior diametro,
proprio come quello già montato (da 400mW non andrebbero bene, non reggerebbero)

ho notato che nei post precedenti mischiavi Ohm e potenza,
è un po' come confondere quanto l'acqua è frizzante con quanto è grossa la bottiglia,
sono parametri indipendenti

nerone ha scritto:... il V7500 sta pilotando egregiamente da ieri pomeriggio i box 2500 senza nessun difetto
Grazie 1000

non abbiamo riparato il problema, che si è solo addormentato,
ma prima o poi si risveglierà

forse è un semplice problema di contatti,
i commutatori a premere e i potenziometri lineari non sono molto affidabili,
o forse una semplice saldatura incrinata

nerone ha scritto:Appena mi sentirò sicuro di smontare la scheda sostituirò il resto dei componenti che ho già acquistato

No, rimettici le mani solo se si riguasterà,
una saldatura fatta sopra o fatta sotto è solo questione di estetica e di affidabilità,
ma non influisce sul buon funzionamento,
ovviamente sostituirai tutti i componenti montati male

nerone ha scritto:i condensatori che sono montati adesso sono da 100V,
non sono un tecnico ma sembrano un po' grandi rispetto ai 50V originali e ai 16V consigliati da te.

quei condensatori lavorano in parallelo agli zener da 7,5 Volt,
e più di 7,5 Volt non gli arriverà mai,
anche 16 quindi è troppo, basterebbero da 10, comunque non è un problema.

nerone ha scritto:... forse vanno regolati i bias? ...

No, non credo,
comunque il controllo del bias non fa mai male ...
sai come farlo?
30mV tra x e Y di entrambi i canali regolando R148 e 149 dopo almeno mezz'ora che è acceso.

Controlla il buon funzionamento di tutti i comandi,
ad esempio del deviatore contour (che credo si chiami linear)
e del level db, del balance e della simmetria del volume

il potenziometro balance è un semplice slider monofonico,
c'è la possibilità di accedere alle sue 3 saldature?
