Problema Grundig V7500

3 partecipanti

Pagina 1 di 3 1, 2, 3  Successivo

Andare in basso

Problema Grundig V7500 Empty Problema Grundig V7500

Messaggio Da nerone Mar 7 Dic 2021 - 20:39

Salve a tutti, ho l'amplificatore Grundig V7500 che fino a qualche giorno fa ha funzionato abbastanza bene, ho provato a collegare il giradischi ed ecco che dopo qualche minuto ha iniziato a suonare a basso volume con un rumore di fondo simile a quando va in corto un cavo di segnale.
Leggendo in rete ho trovato questo sito dove parlano dello stesso problema.


http://www.hifi-forum.de/viewthread-185-17536.html

Da quello che ho capito c'è una colla particolare che con il tempo ha corroso alcuni componenti, nel mio caso 2 resistenze bruciacchiate .

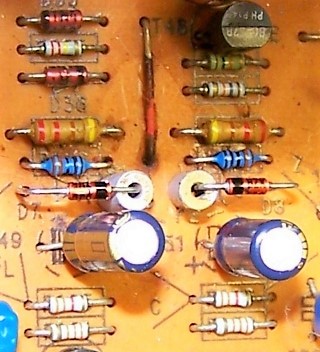

Allego una foto.

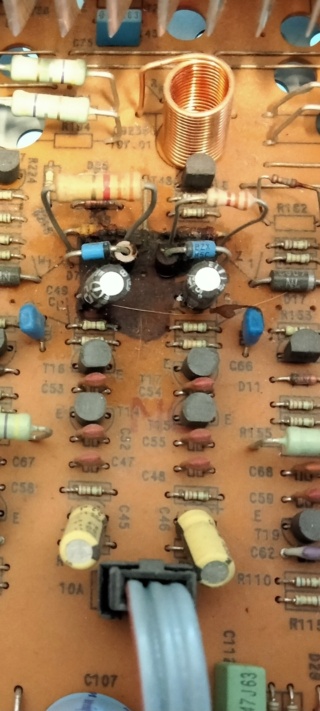

Problema Grundig V7500 Screen14
http://www.hifi-forum.de/viewthread-185-17536.html
Questo pomeriggio ho preso in un negozio di elettronica le resistenze da 3.3 k.
Che ne dite se taglio con prudenza le resistenze lasciando i due fili per poterci saldare direttamente sopra senza smontare tutta la scheda?
Grazie

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da lello64 Mar 7 Dic 2021 - 20:46

secondo me si può fare
alla più brutta se non riesci smonterai tutto e farai le saldature con i reofori passanti
lello64
lello64
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 10.06.10
Numero di messaggi : 13697
Provincia : bologna
Impianto : x+y

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mar 7 Dic 2021 - 21:01

Ciao Lello, secondo te i 2 condensatori sono buoni?
Non sono gli originali quindi li avranno già sostituiti

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da lello64 Mar 7 Dic 2021 - 21:32

come fai a dirlo da una foto... comincia a cambiare le resistenze bruciate... se dicono che è conseguenza di questa colla magari finisce li...
lello64
lello64
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 10.06.10
Numero di messaggi : 13697
Provincia : bologna
Impianto : x+y

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mar 7 Dic 2021 - 21:36

Hai ragione, domani mattina provo prima a cambiare le resistenze 👍🏻

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da lello64 Mar 7 Dic 2021 - 21:39

magari fai pulizia di questa colla che pare affliggere tutti i 7500
certo che sono apparecchi di merda... non durano nemmeno 50 anni Smile
lello64
lello64
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 10.06.10
Numero di messaggi : 13697
Provincia : bologna
Impianto : x+y

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mar 7 Dic 2021 - 22:30

Smile  e suona come un finale da 100 kg, peccato che non ha i bassi come quei finali in classe D da luna park Laughing Laughing Laughing

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da valterneri Mer 8 Dic 2021 - 9:32

nerone ha scritto:... fino a qualche giorno fa ha funzionato abbastanza bene ...
... dopo qualche minuto ha iniziato a suonare a basso volume con un rumore ...
è improbabile che entrambi i resistori si siano "corrosi" nello stesso istante,
e siccome sono indipendenti, se se ne guasta uno l'altro neppure se ne accorge
e il relativo canale continuerebbe a funzionare imperterrito,
quindi potrebbe non essere questo il problema.

Quella "pozzanghera" di colla comunque è indecente e la toglierei, difficile o no che sia,
smonterei la scheda e dissalderei tutti i componenti di quel generatore di corrente costante,
poi con cotton-fioc e un qualche solvente smacchierei a zero.

rimonterei i resistori da 3,3 1/2 Watt sollevati meno di ora, ma con una curva sui reofori,
gli zener da 7,5 V 1 Watt più sollevati di un centimetro con curva e ferrite,
i due resistori da 3,3 1/3 di Watt in superficie
e i due condensatori da 2,2uF 50 Volt (bastano e avanzano 16) ... tutto quanto nuovo!

3,3 deve essere a basso rumore, 2,2uF deve essere buono,
il condensatore e la ferrite servono a togliere il rumore dello zener a bassa e altissima frequenza,
il BC 560B puoi anche non sostituirlo, a meno che non trovi un Philips originale.

Le saldature e soprattutto le dissaldature devono essere fatte con estrema attenzione!
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 6670
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da valterneri Mer 8 Dic 2021 - 10:05

Dimenticavo ...

a un amplificatore guasto, prima di fargli qualsiasi modifica,
occorre assolutamente trovargli e riparargli il guasto!
Cioè ... non si modificano le apparecchiature con guasti in corso!
Prima si riparano!
(... e poi sarebbe meglio non modificarli! ... ma quella pozzanghera è proprio indecente!)
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 6670
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mer 8 Dic 2021 - 10:49

Grazie valterneri, forse non sono capace di sostituire tutti quei componenti ecco perché volevo saldare solo le 2 resistenze come descritto nel sito.
Ieri ho preso le resistenze, credo siano da 3.3 Kohm ( prima e seconda banda arancione, terza rosso, quarta oro).

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da valterneri Mer 8 Dic 2021 - 11:54

nerone ha scritto:... credo siano da 3.3 Kohm (prima e seconda banda arancione, terza rosso, quarta oro).
3 3 00 5% quindi sono giuste

Ok
puoi "sostituire al minimo" per vedere se il guasto era quello,
e poi, in futuro, rimediare in modo più pulito

ma non si dovrebbe operare così,
prima di sostituire si dovrebbe misurare e scovare con sicurezza il guasto,
e non sarebbe difficile, anche con strumenti semplici o improvvisati
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 6670
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mer 8 Dic 2021 - 14:42

Problema Grundig V7500 Img20227
Problema Grundig V7500 Img20228



Fatto, ho grattato e tolto quella colla poi ho saldato le 2 resistenze.
Funziona tutto

Grazie 1000 Smile Smile Smile

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da valterneri Mer 8 Dic 2021 - 15:00

nerone ha scritto:... Funziona tutto! Smile Smile Smile
Bene! io credevo che non potesse essere quello il problema,
non si deteriorano due resistori contemporaneamente, e invece ...

però quell'accrocco è orribile!

Problema Grundig V7500 Img20210

e gli altri due resistori che c'erano già non sono originali Grundig,
e neppure sono uguali tra loro!
quindi qualcuno aveva già accroccato prima di te ...

io rimetterei tutto nuovo e con i valori di potenza giusti ... e saldati bene!
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 6670
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mer 8 Dic 2021 - 15:31

Eh, con un saldatore economico e con poca esperienza va più che bene, posso tamponare per un po'😄
Appena avrò un po' di tempo in più sostituirò i componenti da te elencati.

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da lello64 Mer 8 Dic 2021 - 17:05

nerone ha scritto:
Fatto, ho grattato e tolto quella colla poi ho saldato le 2 resistenze.

anche io avevo pensato la stessa cosa di valterneri, perchè due assieme?
ma dopo aver letto quel post c'era poco da ragionarci sopra... situazione identica agli altri... per cui... tutto è bene quel che finisce bene
lello64
lello64
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 10.06.10
Numero di messaggi : 13697
Provincia : bologna
Impianto : x+y

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mer 8 Dic 2021 - 17:39

Mannaggia, sento dei fruscii simile ad una stazione radio che non si prende bene.
Saranno le saldature fatte male?
Quel ferrite va fissato in qualche modo?

Scusate la mia ignoranza, le resistenze risaldate sono più grandi rispetto alle prime, le mie sono 3,3 Kohm non so se andavano messe da 3,3 ohm

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da lello64 Mer 8 Dic 2021 - 17:49

lo schema cosa dice?
lello64
lello64
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 10.06.10
Numero di messaggi : 13697
Provincia : bologna
Impianto : x+y

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mer 8 Dic 2021 - 17:55

Non saprei, valterneri dice che sono da 3,3 1/3 di Watt, volendo posso passare al negozio domani pomeriggio e risaldare quelle giuste

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mer 8 Dic 2021 - 18:26

Questa è un'altra foto trovata in rete
Problema Grundig V7500 Screen15

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da valterneri Mer 8 Dic 2021 - 19:28

nerone ha scritto:Non saprei, valterneri dice che sono da 3,3 1/3 di Watt, volendo posso passare al negozio domani pomeriggio e risaldare quelle giuste
no, valterneri diceva 3 3 00 5% ...
cioè arancio arancio rosso oro ... cioè 3300 ... cioè 3,3K ... tutto ok quindi

rimani in linea e non cambiare nulla, che siano più grosse è insignificante,
il problema sta altrove
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 6670
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da valterneri Mer 8 Dic 2021 - 19:42

comunque hai ragione, nel primo post ho sempre nominato 3,3 per brevità,
ma intendevo 3,3k
il problema però è che non hai sostituito la R118 e la 119 da 3,3K
ma la R138 e la R146 che dovrebbero essere un Watt 220 Ohm

ma non cambiare nulla, prima ti disegno come deve essere,
però devi metterti il cuore in pace! devi smontare la scheda e saldare tutto dal verso giusto!
anche perché chi ci ha messo le mani prima di te ha lavorato male e conviene non fidarsi
e mi pare che ci siano degli errori:

Problema Grundig V7500 Screen12


anche qui ci sono errori:

Problema Grundig V7500 Screen13
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 6670
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mer 8 Dic 2021 - 19:55

Ho un'altra foto presa da un conoscente, l'ampli funziona correttamente
Problema Grundig V7500 Img_2038

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da valterneri Mer 8 Dic 2021 - 20:12

bellissima!! mi piace il montaggio del povero T24  Sad

sono andato in rete
e non ne ho trovato uno, dico uno! di questi poveri Grundig
che non sia stato maltrattato dal delinquente di turno! GrundigLove compresi!
Mi sembrano quelli che amano tanto gli animali e gli legano un cappio al collo
per portarseli a passeggio per negozi!
valterneri
valterneri
Membro classe oro
Membro classe oro

Data d'iscrizione : 09.10.12
Numero di messaggi : 6670
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mer 8 Dic 2021 - 20:37

Nono, quell'amplificatore è arrivato così dalla Germania, un po' meglio del mio😄

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da nerone Mer 8 Dic 2021 - 20:45

Non so se può essere d'aiuto, quando alzo il volume a ore 13 si sente di più, come se gracchia il potenziometro.
Appena saldato le resistenze andava bene poi ho cercato leggermente di distanziarle ed si è dissaldato un PIN.
Dopo aver risaldato la resistenza ho sentito quel problema che gracchiava

nerone
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.05.15
Numero di messaggi : 3560
Provincia : ...
Impianto : Grundig, basta coi classe D...

Torna in alto Andare in basso

Problema Grundig V7500 Empty Re: Problema Grundig V7500

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 3 1, 2, 3  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
