Buffer B1 di Nelson Pass (work in progress....)

Telstar ha scritto:

piero7 ha scritto:Il mio dac ha 600 ohm di trasformatori

Ottimi, peccato per il ringing.
Che chip ci sono dietro i trasformatori?

Peccato il ringing? Per come va avanti la tecnologia con semiconduttori sempre più sofisticati e perfomanti sulla carta, un buon vecchio ferro (ringing incluso) fa davvero la differenza, altro che op amp!!!

altro che op amp!!!

Che sono? A cosa servono? Come ho visto scritto op amp mi sono venute le bolle, sarà allergia???

Vabbuò,
arrivata un pò di roba, ecco la PCB di Jim's Audio:



Decisamente ben fatta, come tutte le PCB che ho comprato da lui, molto spessa e ben realizzata davvero....
Questa è invece la PCB di Pass:

Come vedete ha molto meno spazio per sbizzarrirsi con i cap e costa tre volte quella di Jim's, anche se bisogna dire la verità: meglio dare i soldi al progettista, piuttosto che all'imitatore cinese, ma vabbè....

Visto lo spazio abbondante a disposizione sulla scheda, ho iniziato subito a montare alcuni componenti e, sebbene normalmente montare prima i componenti più grandi sia davvero da idioti, in questo caso lo spazio è sufficiente a poter evitare considerazioni di questo tipo.....


I 4 condensatori sul segnale sono due da 10uf e due da 1uf: in questo caso, ho montato due Petp da 10uf, bypassati da un K40-9 in teflon da 0,15uf, e due Petp da 1uf a loro volta bypassati da un Wima MKP10 da 0,1uf....

Ci sono 4 res da 1k sul segnale in questo circuito (sulla PCB sono le R102, R104, R202, R204) e per queste ho utilizzato delle giapponesi Kiwame al carbone:

Tutte le altre res saranno Dale 1%....


Alla prossima puntata.....

quanti bei petp!!!

piero7 ha scritto:quanti bei petp!!!

Li amo incondizionatamente!

Porfi dove hai reperito le Kiwame al carbone?

K8 ha scritto:Porfi dove hai reperito le Kiwame al carbone?

Ciao K, le avevo prese da Audiokit tempo fa per un altro progetto, ma sicuramente ne hanno ancora!

Gracias.....!!

Vabbuò, si procede a rilento....
A parte le Kiwame, le res sono tutte Dale con tolleranza 1%, acquistate dal venditore di cui ho postato il link nel primo post ad un prezzo direi ottimo....
Le adoro 'ste resistenze, poichè hanno il valore stampigliato e mi evitano sbattimenti nel riconoscere il solito malefico codice a righette del clinz!


I fet al loro posto (speriamo vivamente che siano davvero matchati come il venditore dichiara, ma si possono acquistare matchati da Pass sul suo sito....)...


Merita spendere qualche parola su un difetto di questa PCB, nel caso decidiate di utilizzarla:
è fatta molto bene, ma presenta un errore di sbroglio nella disposizione dei fori che accolgono i collegamenti del selettore ingressi!
La scheda presenta due ingressi, come quella di Pass, selezionabili tramite un semplice deviatore ON-ON doppio (come nel B1 commerciale, tra l'altro....); la scheda ha sei fori ai quali andrebbero collegati i due comuni del deviatore ai due centrali ed i quattro selezionabili ai quattro esterni, MA sulla PCB le coppie degli esterni non sono simmetriche!
Noterete dalle foto come abbia ponteggiato (volendo utilizzare un solo ingresso) i fori in modo asimmetrico per ovviare a questo problema, ma, in ogni caso, un semplicissimo tester vi metterà al riparo da qualsiasi errore.

lumaca...

piero7 ha scritto:lumaca...

Eh, ma 'sti malefici cinesi ci mettono mille anni a spedire tutto!

porfido ha scritto:

piero7 ha scritto:lumaca...

Eh, ma 'sti malefici italiani ci mettono mille anni a sdoganare tutto!

fixed.

icsnerdics ha scritto:

porfido ha scritto:

piero7 ha scritto:lumaca...

Eh, ma 'sti malefici italiani ci mettono mille anni a sdoganare tutto!

fixed.

C'hai ragione!

po', hai fatto delle foto da paura! alla vincenzo, direi!!
grandissimo!!!!

diechirico ha scritto:po', hai fatto delle foto da paura! alla vincenzo, direi!!
grandissimo!!!!

Grazie, king of tutorials!

Il cabinet scelto è il solito Galaxy Maxi di Hifi2000, questo è largo 31cm, profondo 17cm ed alto 8....
Scelte le posizioni dei componenti, si procede con la necessaria mascheratura, fondamentale per evitare che i trucioli di trapanatura segnino la superficie circostante i fori....


Segnate le sedi delle future trapanature con un punzone reperibile in qualsiasi brico, si procede alla foratura...
Essendo io un niubbo da competizione, merita spendere qualche parola per gli altri niubbi miei pari sui fori per gli RCA: volendo evitare qualsiasi fastidioso problema di loop di massa o altro, le boccole RCA devono essere assolutamente isolate dal cabinet, quindi è assolutamente necessario praticare un foro che non sia della misura della parte filettata della boccola, ma del diametro esterno del "bordo rialzato" presente sulle rondelle in plastica, che serve appunto per isolare il corpo metallico della boccola dal cabinet....


Onde evitare che qualsiasi bava derivante dalla foratura, seppur minuscola, possa toccare la boccola ed anche per motivi puramente pratico-estetici, mi trovo molto bene utilizzando una di queste per rifinire le forature nell'alluminio:


Il risultato sono fori più "puliti" e più gradevoli con cui lavorare:

grande!!!
il tuo titolo sarà "son of king of tutorial"!!
quanto l'hai pagata quella fresa?
io ho scoperto che affilando bene le punte (anche se nuove), le bave non vengono prodotte!
lo dicevo pure al socio, qualche tempo fa...

diechirico ha scritto:
quanto l'hai pagata quella fresa?
io ho scoperto che affilando bene le punte (anche se nuove), le bave non vengono prodotte!
lo dicevo pure al socio, qualche tempo fa...

Sui 30 neuri, più o meno! Le fa anche la Pastorino!
Verissimo ciò che dici delle punte, infatti un affilatore proprio me lo prenderei....

Parlando di alimentazione, ho optato per passare dai 30000uf complessivi del progetto di Pass a 40000uf, con 4 cap da 10000uf 25v ciascuno....
Il timore era che un carico capacitivo del genere potesse mettere in crisi in accensione lo switching che avevo deciso di usare e che lo facesse andare in protezione, ma fortunatamente mi sbagliavo....

Vi chiederete come mai utilizzare un umile switching su questo progetto! Bè, è presto detto: il buon Pass vendeva il B1 a 1000 dollari con un alimentatore 18v DC DA MURO!
Avete presente quegli umilissimi arnesi da tre euro, neri con la spina incorporata? Ecco, quelli lì!
Ma poichè il circuito (come dichiarato da Pass ed altri) è decisamente restio a captare disturbi dall'alimentazione e pochissimo influenzato dalla qualità della stessa, chi sono io per dubitare delle parole del vecchio Nelson?
Quindi switching da 15 euro sia!

Cosa di cui tener conto su questa PCB è il fatto che i fori di fissaggio siano a massa, quindi da isolare dal cabinet!
Io ho optato per dei distanziali di nylon.....



Il pot utilizzato è il solito attenuatore VALAB a 23 scatti con resistenze smd.... E' il quarto che uso e mi piace molto, sebbene rognoso da stagnare....
Per non rompermi troppo le scatole, è stato saldato direttamente agli appositi fori sulla pcb....



Il cablaggio dell'ingresso e doppia uscita è in rame argentato non isolato (d'altronde è l'aria il miglior dielettrico, no? )....
La filatura delle masse è quantomai antiestetica, ma queste boccole rca lunghe (sebbene facciano tanto AIFAIDECLASSE.... ) sono una vera rogna per la saldatura del polo freddo ed avendo in casa solo un filo di grossa sezione, il risultato fa schifo davvero.... Vabbè, l'importante è che funzioni....

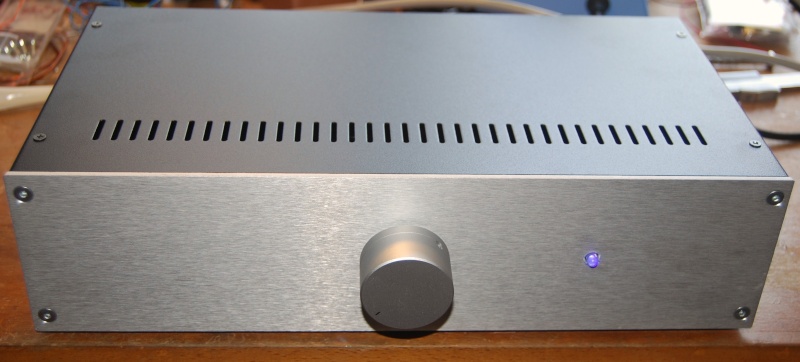

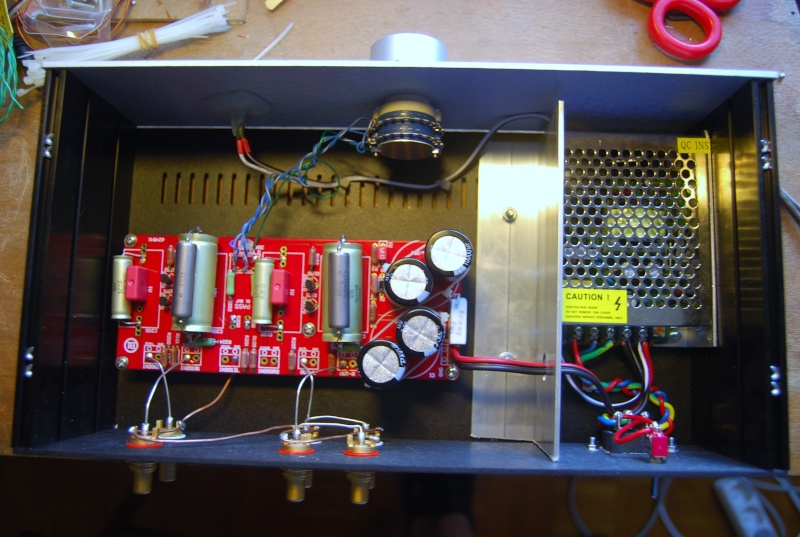

Montato il tutto nello scatolotto e, sebbene l'SMPS sia già schermato dal suo involucro, ho optato per aggiungere un ulteriore schermo, nonchè il solito led UV sul frontale....






L'arnese suona da due giorni e sinceramente, assolutamente IMHO, mi piace davvero molto!
Credo di non sbagliare se dico che anche 'sto arnese, come le Pi Speakers finite poco tempo fa, è destinato a non lasciare il mio domicilio molto presto.....

I miei più vivi e sinceri complimenti.....caro Porfi!!!
Me piace...me piace... !!

K8 ha scritto:I miei più vivi e sinceri complimenti.....caro Porfi!!!
Me piace...me piace... !!

Grazie mille, K! Anche e soprattutto per i preziosi consigli!

Comunque, devo assolutamente quotare ciò che mi disse K8 tempo fa: 'sto affare si interfaccia ottimamente con diversi finali decisamente diversi fra di loro e l'effetto, per quanto deliziosamente neutrale, è sempre decisamente avvertibile, IMHO....
Come altri contributi da forum esteri dicevano, tra l'altro, è assolutamente "dead silent"!

usi uno switching? Argh!
