difetto su un canale phono pioneer sa 706

Da giosuè Mar Apr 19, 2022 9:01 am

Ciao a tutti e grazie per avermi accettato nella vostra famiglia.
sperando di non fare nessun errore vi chiedo.
Ho un piccolo quesito e spero che qualcuno di voi mi possa essere di aiuto
ho un pioneer sa 706, funziona benissimo, solo se metto il selettore su phono fa disturbo sul canale dx, la cosa strana è che lo fa anche senza collegarci nulla.
Credo che abbia qualche componente difettoso sullo stadio phono della preamplificazione.
Accetto consigli da voi molto più esperti.
Grazie Giosuè

Da valterneri Mar Apr 19, 2022 9:53 am

occorre un altro dato:
il suono, passa? e come? cioè:

1) il suono passa normale, ma c'è sovrapposto il rumore
2) il suono passa normale, ma è deformato dal rumore stesso
3) il suono passa molto debole e deformato
4) il suono non passa e c'è solo il disturbo

per ascoltare bene il destro metti il Balance tutto dalla sua parte

Da giosuè Mar Apr 19, 2022 7:41 pm

Ciao, scusami per aver risposto con ritardo.
il suono passa bene sul canale sx, mentre sul dx il rumore è talmente forte che non si sente il suono
è un rumore tipo quello dei potenziometri quando cracchiano.
se sposto il balance a sx ovviamente si annulla il dx e funziona bene, se inverto vibra il diffusore... cracchia e più alzo il volume più si sente vibrare il woofer.
speri di essermi spiegato, se è utile posso anche inviare un video
Grazie ancora

Da valterneri Mar Apr 19, 2022 8:32 pm

Bene così.

è probabile che sia un transistore con una giunzione difettosa,
il primo problema è che nel circuito destro ce ne sono 3,
e non è possibile sapere quale dei 3 è difettoso,
vanno quindi sostituiti tutti

il secondo problema è che se si sostituiscono al canale destro,
vanno sostituiti anche al sinistro,
questo perché i ricambi saranno più moderni

la cosa positiva è che i transistori moderni sono migliori

decidere che transistori comprare è facile,
ma saprai fare 18 dissaldature e 18 saldature?
(ogni transistore ha 3 zampe)

Da giosuè Mar Apr 19, 2022 8:39 pm

Certo che so dissaldare e saldare un componente, grazie
Proverò a sostituirli

Da valterneri Mar Apr 19, 2022 11:55 pm

difetto su un canale phono pioneer sa 706 Cattur71

difetto su un canale phono pioneer sa 706 Cattur72

Con un tester si possono misurare le giunzioni
e le varie tensioni a spasso nel circuito
così da avere minor insicurezza sul sostituire cose che magari invece funzionano ...
sai come fare?
sai scegliere transistori più moderni dei vecchi SA978 SA912 SC1919?

per prima cosa comunque è sempre bene visionare con lente d'ingrandimento
tutte le saldature, e rifare quelle sospette,
magari anche toccare tutti i componenti con un bastoncino mentre l'amplificatore suona ...
se anche per un istante il suono torna non ci sono componenti difettosi,
ma solo qualche saldatura crettata ...

anche se dubito che sia così,
perché se così fosse insieme al rumore passerebbe anche il suono,
ma in elettronica non si devono mai avere certezze

Da giosuè Mer Apr 20, 2022 11:31 am

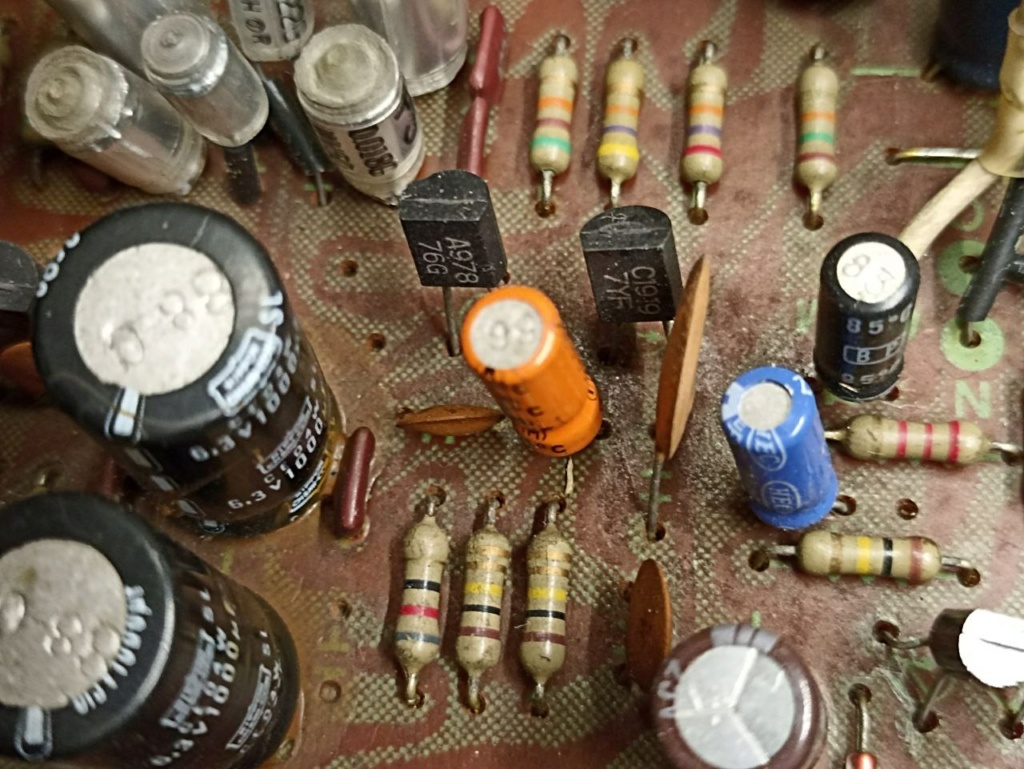

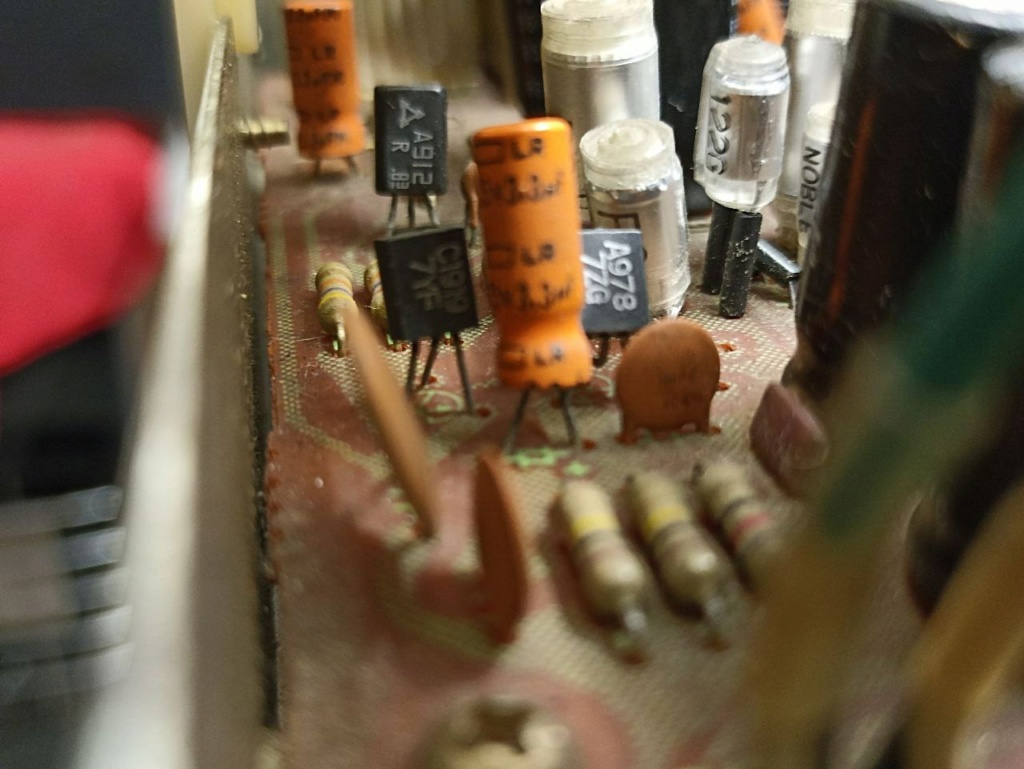

grazie ancora per la tua disponibilità, i transistori sono proprio quelli che tu hai menzionato ( ti allego le foto, le ho fatte per prendere le sigle). Per quanto riguarda i transistori nuovi non saprei cosa prendere mi affiderei al negoziante anzi se tu mi dai delle indicazioni di quali e dove prenderli te ne sono grato, attendo tue

difetto su un canale phono pioneer sa 706 4trans10

difetto su un canale phono pioneer sa 706 3trans10

difetto su un canale phono pioneer sa 706 2trans10

Da giosuè Sab Apr 23, 2022 8:51 am

buongiorno, ho trovato il vero incriminato... è il transistore a978, purtroppo non riesco a trovarlo originale, per caso mi puoi dare un indicazione? grazie

Da valterneri Mar Apr 26, 2022 3:05 am

l'SA978 era anche un buon transistore e di equivalenti ce ne sono decine,
ne occorre uno a basso rumore, buon hfe e frequenza di taglio,
ma anche che abbia la stessa piedinatura ECB,
per non fare sostituzioni a gambe incrociate dall'aspetto poco professionale,
e così quindi ce ne sono pochi,
ad esempio:
sarebbero adatti e pure migliori i BC212 BC416C BC547C BC557C
ma hanno la piedinatura EBC.
è obbligatorio sostituire anche quello dell'altro canale

indago, e vedo di trovare un PNP TO92 ECB audio a basso rumore,
tensione media, bassa corrente, guadagno elevato, frequenza elevata, potenza bassissima

Da giosuè Mar Apr 26, 2022 4:18 am

Grazie, ho già preso i bc416 quelli con i valori più vicini a quelli originali, ma vorrei poi metterci gli a978 appena li trovo

Da valterneri Mar Apr 26, 2022 9:49 am

attenzione alla differente piedinatura ECB EBC

i 416 sono più professionali dei 978
che sono anche ormai troppo vecchi anche se mai usati,
avvengono delle microfratture sul corpo di plastica che portano all'inquinamento delle giunzioni da parte dell'ossigeno

però anche a me piace il restauro senza modifiche

Da giosuè Mar Apr 26, 2022 10:05 am

la piedinatura è uguale se non erro

Da valterneri Mar Apr 26, 2022 10:35 am

così è il 978

difetto su un canale phono pioneer sa 706 97810

e così il 416

difetto su un canale phono pioneer sa 706 41610

però lo scatolino che si chiama TO92 è stato prodotto in molti modi differenti
a seconda di come l'industria automatica li voleva
quindi è sempre bene diffidare
poi diffida anche dell'originalità dei 416 (ma puoi fidarti dei rivenditori seri, tipo RS)

quindi ti consiglio di testarlo col tester provadiodi (o semplicemente con gli Ohm)
la base fa diodo con entrambi gli altri in una sola polarità
gli altri due non fanno mai diodo tra loro

ovviamente paragonerai il nuovo col 978 del canale funzionante
quello guasto non è da misurare

Da giosuè Mar Apr 26, 2022 1:20 pm

Quindi devo metterlo al contrario e invertire CB con BC si devono incrociare, grazie !!

Da valterneri Mar Apr 26, 2022 2:15 pm

previo verifica tramite misura

Da giosuè Mer Apr 27, 2022 8:43 am

qualche gg fa un negoziante mi ha dato questi nte2696 assicurandomi che erano perfettamente uguali.. per fortuna mi sono accorto subito dell'errore, i a978 sn PNP questi NPN.
