Riparazione PopPulse 180 Ta2022

Da perfidoclone Gio 23 Apr 2020 - 21:02

Buongiorno a Tutti,
vi scrivo in quanto un giorno si e' rotto il mio benamato amplificatore poppulse 180 appena comprato usato.
Essendo appassionato ma alle prime armi di saldatura ed elettronica, ho deciso di aprirlo e vedere cosa fosse successo.

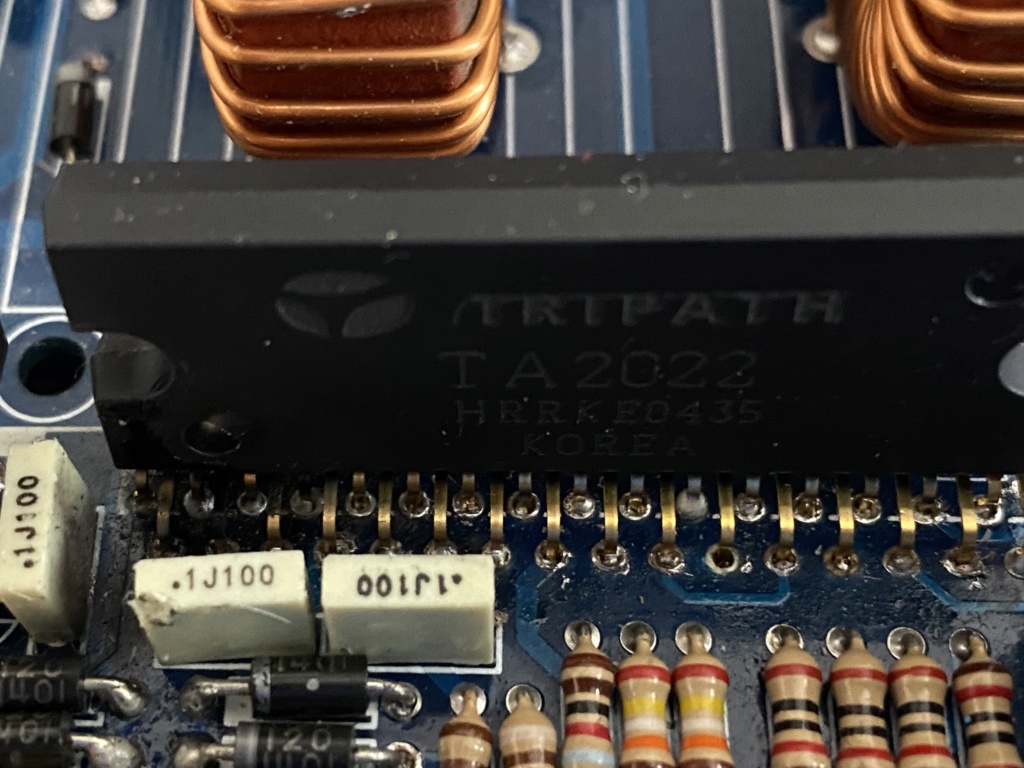

Ho trovato il ta2022 esploso come vedete in foto, allora ho deciso di smontarlo e metterne uno nuovo, ordinato e montato sembrava andasse tutto bene.
Invece no, l'audio di un canale non funzionava e dopo poco ha iniziato a fumare e allora ho spento subito.
Ho trovato un piedino annerito del ta2022 mi sembra il numero 4 che avendo controllato sembrerebbe quello dell'alimentazione positivo del chip.
Essendosi rotto due volte ho capito che non era casuale e dovesse dipendere da qualcos'altro che si e' rotto ma non trovando nient'altro di bruciato non capisco quale puo essere il componente.
Spero che qualcuno mi possa aiutare o mi sappia indirizzare a chi potrei chiedere.
Grazie mille a chiunque mi possa aiutare.

Matteo

Riparazione PopPulse 180 Ta2022 Img_1510

Riparazione PopPulse 180 Ta2022 Img_1512

Riparazione PopPulse 180 Ta2022 Img_1511

Da MaxBal Gio 23 Apr 2020 - 21:32

Quello che farei è di controllare che tensione arriva ai "piedini" appositi del ta2022, prima a vuoto poi prova ad attaccarci una lampadina, boh una 100w vecchia, controlla quanto assorbe, non arriverà a mezzo A.
Con la lampada accesa controlla la tensione nel tempo, può essere un regolatore che scaldandosi va in crisi.
Se hai unoscilloscopio meglio, può esserci un'evento ogni tot, anche se raro.
Penso sia probabile un problema di alimentazione.
Spero di risponda il Walter, che magari ha un'idea migliore!
--
Ciao

Da perfidoclone Gio 23 Apr 2020 - 22:45

ok grazie ma se fosse un problema di alimentazione non ci sarebbe qualcosa di bruciato?

Da Giacinto Gio 23 Apr 2020 - 23:39

Potrebbe essere lo stadio pilota che va in saturazione per un imprecisato motivo. Forse qualche linea di alimentazione (switching) che sballa e aumenta il bias? facendo a pezzi il finale
Non ho lo schema elettrico e a distanza fare diagnosi é difficile, ma potrebbe essere questo
Io controllerei le linee di alimentazione

Da MaxBal Ven 24 Apr 2020 - 1:00

Infatti un bruciato c'è, ho visto che ha due linee di alimentazione, misura la tensione sui piedini del chip uno e due, vedi se sono uguali.
Dai un'occhiata a ritroso sui condensatori blu se hanno la stessa tensione da una parte e dall'altra.
Se trovi tutto uguale devi mettere un carico sul lato che si è rotto, come ti ho detto prima.
L'idea è, che il regolatore, che è tarato sotto alla tensione che ne esce da ponte+condensatori, possa invece di regolare, far uscire la tensione massima, che se supera quella max del chip lo può bruciare.
Dai un'occhiata a quanto può lavorare il chip sul datasheet.
--
Ciao
