aiuto Trasformatore toroidale!

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

aiuto Trasformatore toroidale!

Messaggio  pippo35 il Ven 16 Gen 2015 - 13:05

Salve a tutti!

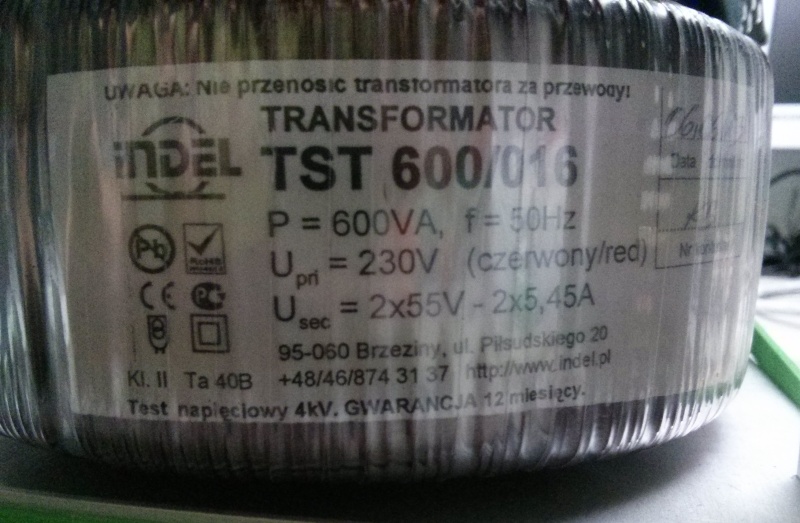

Di recente ho acquistato un trasformatore toroidale della Indel da 600VA 2*55V 2*5,45A

come potete notare l'unica indicazione sull'etichetta è che il rosso corrisponde al primario
guardando con più attenzione ho notato che oltre alla guaina rossa esterna il primario ha una guaina intrena! una nera e una blu;
1) il collegamento alla rete 220Vac lo devo eseguire collegando la fase dell'interruttore al nero del primario e il neutro al blu? o va bene anche invertendo i fili?
inoltre:
2) ho due secondari il quali dovranno essere collegati a un ponte raddrizzatore, devo riuscire a collegarli in parallelo (perchè in serie arriverei a 110V che sono ben oltre gli 80v supportati dalla scheda! [spero di non aver detto una castroneria  Rolling Eyes ]) però non sono sicuro di sapere quale è il + e quale il - delle coppie! a logica direi che quelli con guaina nera alla base sono i + ma non saprei Sad anche perchè sul datasheet non ne parla!

confido nel vostro aiuto un saluto Pippo!

pippo35
Interessato
Interessato

Data d'iscrizione : 08.12.14
Numero di messaggi : 40
Provincia (Città) : Pisa
Impianto : Bang & Olufsen BeoLab 18 - 2x Bowers-Wilkin 804 Diamond con Onkyo M-5000R

Tornare in alto Andare in basso

Re: aiuto Trasformatore toroidale!

Messaggio  ideafolle il Ven 16 Gen 2015 - 13:22

ciao pippo Laughing il primario attaccalo come te pare fase o non fase e' uguale .
x i secondari prendi le due uscite e le metti una sopra l'altra cioe' in paralelo . misura con un tester ,se ai i 55 v. bene tutto a posto , se non li ai devi invertire il collegamento che ai fatto su i 2 secondari , che se no si autoannulano la induzione. Laughing
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Tornare in alto Andare in basso

Re: aiuto Trasformatore toroidale!

Messaggio  pippo35 il Ven 16 Gen 2015 - 14:37

@ideafolle ha scritto:ciao pippo Laughing il primario attaccalo come te pare fase o non fase e' uguale .
x i secondari prendi le due uscite e le metti una sopra l'altra cioe' in paralelo . misura con un tester ,se ai i 55 v. bene tutto a posto , se non li ai devi invertire il collegamento che ai fatto su i 2 secondari , che se no si autoannulano la induzione. Laughing

Grazie per la tempestiva risposta zio Laughing ! ho da capire come posso alimentare il toro senza che si Evil or Very Mad non avendo nulla da alimentare non è un po pericoloso?

pippo35
Interessato
Interessato

Data d'iscrizione : 08.12.14
Numero di messaggi : 40
Provincia (Città) : Pisa
Impianto : Bang & Olufsen BeoLab 18 - 2x Bowers-Wilkin 804 Diamond con Onkyo M-5000R

Tornare in alto Andare in basso

Re: aiuto Trasformatore toroidale!

Messaggio  ideafolle il Ven 16 Gen 2015 - 15:47

figurati, e' un piacere quando si puo'  Laughing  Laughing se intendi alimentarlo a VUOTO cioe' senza carico in uscita , puoi farlo tranquillamente non succede niente Laughing Laughing
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Tornare in alto Andare in basso

Re: aiuto Trasformatore toroidale!

Messaggio  ideafolle il Ven 16 Gen 2015 - 16:01

Embarassed  a meno che non mandi i secondari in corto. Wink ma te ne accorgi subito che comincia a ronza come un matto. Hehe Hehe
avatar
ideafolle
Membro classe oro
Membro classe oro

Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Occupazione/Hobby : contare gli eu.
Provincia (Città) : SON CHI' ....NE'
Impianto : ......... VEDI AVATAR.

Tornare in alto Andare in basso

Re: aiuto Trasformatore toroidale!

Messaggio  pippo35 il Ven 16 Gen 2015 - 16:55

@ideafolle ha scritto:Embarassed  a meno che non mandi i secondari in corto. Wink ma te ne accorgi subito che comincia a ronza come un matto. Hehe Hehe

eheh tanto non c'è problemi per ora sono fermo ho un bipolare che mi sta facendo andare di matto Suicide  i tizzi della tme non mi hanno madato il pezzetto di plastica per fermare il fusibile ho provato a ponticellare con una forcina ma stranamente non ha funzionato Ironic mah...
grazie ancora zio Ok

pippo35
Interessato
Interessato

Data d'iscrizione : 08.12.14
Numero di messaggi : 40
Provincia (Città) : Pisa
Impianto : Bang & Olufsen BeoLab 18 - 2x Bowers-Wilkin 804 Diamond con Onkyo M-5000R

Tornare in alto Andare in basso
