Aiuto per cross-over

Vorrei realizzare il clone delle Rogers secondo progetto di Alberto Bellino, con tutto il resto sono a posto mi manca il cross-over che non sono, data la mia sconfinata ignoranza in materia, in grado di realizzare. Ho trovato un riparatore di vecchie radio valvolari che si presterebbe, dice però che dallo schema (che allego) non riesce a capire come andrebbero realizzate le due resistenze (diametro e lunghezza degli avvolgimenti). Qualcuno mi può aiutare? Grazie





Si tratta di un filtro di 1° ordine tipo Butterworth con una frequenza di taglio a 3000 Hz (quella
delle LS 3/5A) con una impedenza da 11 ohm (come il modello più recente delle LS 3/5A).
Per il woofer (SPH-130) l'elemento filtrante è rappresentato dalla induttanza di 0.54 mH, la cella
RC posta in parallelo provvede alla compensazione dell'impedenza.
Per il tweeter DT-19 SU l'elemento filtrante è il condensatore da 4.7 uF, la resistenza da 3.9 ohm e
l'induttanza da 0.42 mH provvedono ad attenuare il segnale sul tweeter per allinearlo alla minore
sensibilità del woofer ed al contempo portano l'impedenza ad 11 ohm, il tutto è by passato da un
condensatore da 1 uF il quale fa si che le frequenze molto alte non siano attenuate essendo esse
fondamentali per la ricostruzione della scena sonora. Infine la resistenza da 18 ohm posta in
parallelo sul tweeter provvede a linearizzare la risposta di quest'ultimo.

Ehm, mi ricordo da delle prove su riviste di alcuni anni fa che il crossover delle LS3/5A (quelle fatte su specifiche originali BBC) era pieno zeppo di componenti. Quello lì invece è un filtro molto più semplice. Che clone verrà mai fuori!?

Probabilmente il filtro è diverso perchè anche gli altoparlanti sono diversi.

Ovviamente il riparatore non sta parlando di resistenze ma di induttanze e comunque le puoi comprare già fatte, al massimo ne prenderai di valore un pò maggiore da cui puoi svolgere qualche giro per raggiungere il valore desiderato.

roby2k ha scritto:Ovviamente il riparatore non sta parlando di resistenze ma di induttanze e comunque le puoi comprare già fatte, al massimo ne prenderai di valore un pò maggiore da cui puoi svolgere qualche giro per raggiungere il valore desiderato.

Apertura OT
Quell'avatar che hai messo mi smuove la voglia di farmi il gainclone

Fine OT

Io ho costruito le clone delle Rogers, per le induttanze prendi quelle della Ciare è abbastanza facile trovarle, e poi per ricavare il giusto valore devi guardare la tabella allegata e svolgere il cavo di tante spire fino ad arrivare al valore corretto.
Io il crossover l'ho montato su una pcb comunque è possibile farlo anche su una basetta di legno.

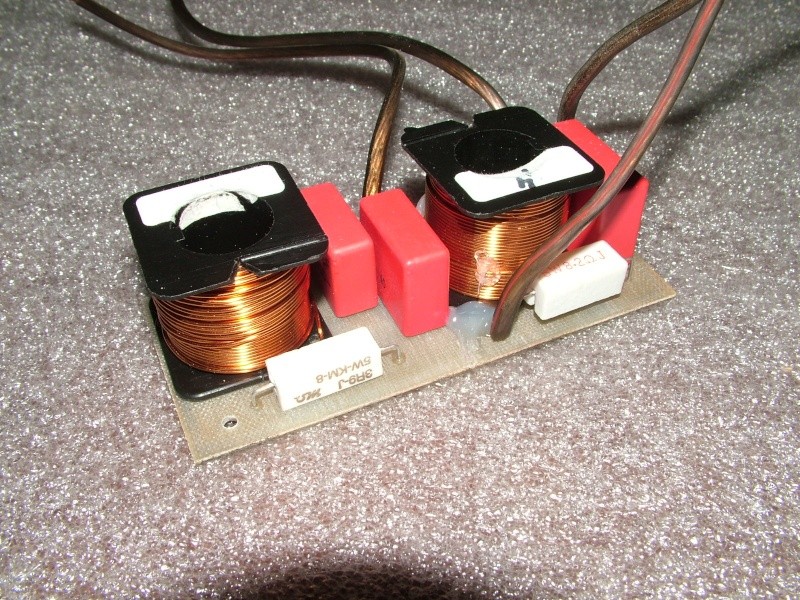

Alcune foto delle casse e del crossover:





Comunque vai tranquillo Alberto Bellino è uno che sa molto... molto bene il fatto suo, ed è uno dei massimi esperti.

Ciao.

Eh sì, questo è decisamente un altro diffusore. Ops ho dato per scontato che fossero "cloni" delle LS3/5A (che non sono affatto), ma forse parlavi di qualche altro diffusore Rogers.

Grazie, mi metto subito alla ricerca. Come suonano le tue?

Verifica bene il circuito del crossover perchè mi pare che su uno schema pubblicato ci fosse un errore.

Ciao.

meral964 ha scritto:Verifica bene il circuito del crossover perchè mi pare che su uno schema pubblicato ci fosse un errore.

Ciao.

Vero, c'è anche l'errata corrige cmq. Thx

Palookaville ha scritto:Eh sì, questo è decisamente un altro diffusore. Ops ho dato per scontato che fossero "cloni" delle LS3/5A (che non sono affatto), ma forse parlavi di qualche altro diffusore Rogers.

Si tratta di "rivisitazione" basata su altoparlanti Monacor, le alternative sono un clone a 850 euro o l'ufficiale Stierling Broadcast per soli 1290...

non è affatto escluso che il clone sia migliore dell'originale, in 30 anni qualche progresso è stato fatto.

meral964 ha scritto:Io ho costruito le clone delle Rogers, per le induttanze prendi quelle della Ciare è abbastanza facile trovarle, e poi per ricavare il giusto valore devi guardare la tabella allegata e svolgere il cavo di tante spire fino ad arrivare al valore corretto.
Io il crossover l'ho montato su una pcb comunque è possibile farlo anche su una basetta di legno.

Ehi, ma non ci dici come suonano?

Silver Black ha scritto:

meral964 ha scritto:Io ho costruito le clone delle Rogers, per le induttanze prendi quelle della Ciare è abbastanza facile trovarle, e poi per ricavare il giusto valore devi guardare la tabella allegata e svolgere il cavo di tante spire fino ad arrivare al valore corretto.
Io il crossover l'ho montato su una pcb comunque è possibile farlo anche su una basetta di legno.

Ehi, ma non ci dici come suonano?

Infatti ............come si sentono????

Eccomi, scusate per il ritardo della risposta.

Sicuramente potrebbe essere un giudizio di parte, comunque suonano molto bene, anche ha detta di altri girando in internet, devo dire che non ho mai sentito gli originali.

La caratteristica principale (vista anche la tipologia di cassa) è l'ottima riproduzione dei medi e soprattutto degli acuti, molto rifiniti ma anche molto dolci e ricostruiscono molto bene l'evento.
Le voci sono riprodotte veramente veramente molto bene.
L’estensione in gamma bassa non è ampia, comunque è una caratteristica di tutte le piccole casse, ma comunque sempre molto presente e precisa, non possono scendere moltissimo in basso ma fino a dove arrivano la fanno bene.

La collocazione non presenta grossi problemi e suonano bene anche se posti vicino alla parete.

Sicuramente sono un ottimo diffusori che non presenta neanche grosse difficoltà nella costruzione e di costo limitato.

Ciao.

meral964 ha scritto:Eccomi, scusate per il ritardo della risposta.

Sicuramente potrebbe essere un giudizio di parte, comunque suonano molto bene, anche ha detta di altri girando in internet, devo dire che non ho mai sentito gli originali.

La caratteristica principale (vista anche la tipologia di cassa) è l'ottima riproduzione dei medi e soprattutto degli acuti, molto rifiniti ma anche molto dolci e ricostruiscono molto bene l'evento.
Le voci sono riprodotte veramente veramente molto bene.
L’estensione in gamma bassa non è ampia, comunque è una caratteristica di tutte le piccole casse, ma comunque sempre molto presente e precisa, non possono scendere moltissimo in basso ma fino a dove arrivano la fanno bene.

La collocazione non presenta grossi problemi e suonano bene anche se posti vicino alla parete.

Sicuramente sono un ottimo diffusori che non presenta neanche grosse difficoltà nella costruzione e di costo limitato.

Ciao.

Infatti precisione, facilità di collocamento e possibilità di ascolto ravvicinato sono i motivi che mi hanno convinto all'impresa.
Un paio di domande:
a) con che ampli le piloti?
b) che legno hai usato e di che spessore?

Grazie

Per l'ampli dal t-amp al GC ma quello di riferimento è un PSE di 2A3, comunque anche con gli altri nessun problema.

Legno multistrato marino mi pare da 19mm, poi rivestito.

ciao.

Grazie, ottime notizie, temevo il TA-10 potesse faticare a spingerle.....
