thorens td160 mk2 gira al contrario help

Da morgana90 Gio Mar 18, 2021 6:10 pm

ho acquistato un thorens td160 mk2 che non girava. Poi ho notato che un cavetto sulla piastrina era stato staccato l'ho semplicemente connesso seguendo uno schema trovato in rete e sembrava tutto a posto. Ora però mi sno accorto che gira al contrario. Ho lavato la cinghia ho provato ad accompagnare la partenza ma su 10 volte 1 parte bene. Io credo che ci sia un problema sui collegamenti chi mi aiuta!!

Da valterneri Gio Mar 18, 2021 6:58 pm

per prima cosa fai questa prova:

1) togli il piatto per vedere la puleggia del motore
2) togli la cinghia
3) dai corrente al motore e guardalo girare
4) se gira in senso antiorario (cioè sbagliato) frena delicatamente con due dita la puleggia,
il motore dovrebbe istantaneamente invertire la rotazione
5) ripeti più volte l'operazione tenendo la puleggia già frenata

fai attenzione anche al rumore,
quando gira a vuoto, il motore è silenzioso o un po' rumoroso?

e scrivici come si comporta

Da morgana90 Gio Mar 18, 2021 7:23 pm

allora ho effettuato la prova il motore è silenziosissimo. Ho provato a frenarlo man mano fino a che non fa un rumore tipo frizione ma non cambia mai vero di rotazione

Da morgana90 Gio Mar 18, 2021 7:48 pm

https://i.servimg.com/u/f92/18/03/69/11/20210310.jpg

Da valterneri Gio Mar 18, 2021 11:07 pm

Bene!
I collegamenti sembrano tutti giusti, ma non vorrei fare errori,
mi occorrono 3 foto:
una da un lato della torretta dei collegamenti,
una dall'altro lato (entrambe un po' di fianco, sponda di legno permettendo)
e una verticale panoramica dove si veda tutto,
con buona luce e definizione.

Hai un qualunque tester per misurare la corrente?

Da lello64 Ven Mar 19, 2021 12:28 am

se te lo tieni così puoi sentire i messaggi satanici su diversa roba anni 70... Stairway to Heaven in primis

Da valterneri Ven Mar 19, 2021 1:02 am

morgana90 ha scritto:... ho effettuato la prova il motore è silenziosissimo ...

significa che il motore ha entrambi gli avvolgimenti interni funzionanti e sotto corrente,
questo è positivo, il motore è buono.

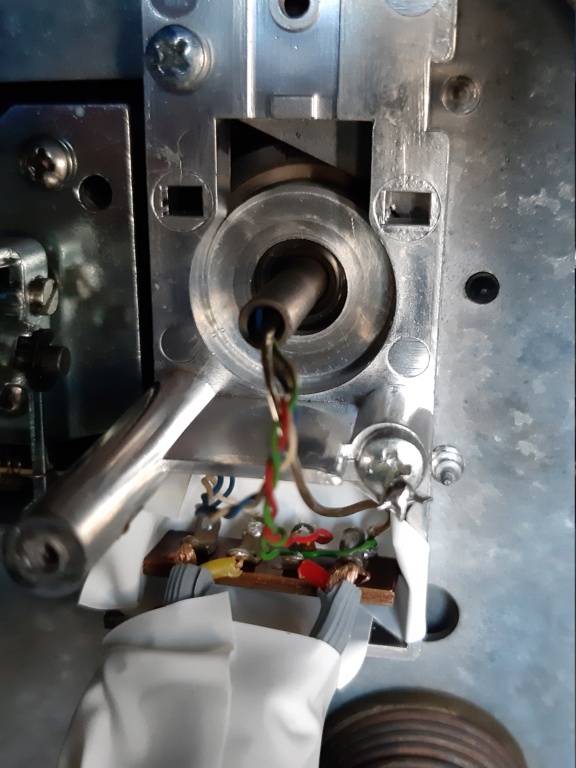

Sono tornato ora in studio e ho visto meglio la foto,
il problema è semplicemente che qualcuno ha invertito i fili rosso e azzurro,
però è meglio vedere foto un po' più chiare prima di intervenire,
potrebbero esserci anche altri errori.

Da morgana90 Ven Mar 19, 2021 8:50 am

Da morgana90 Ven Mar 19, 2021 8:56 am

Da morgana90 Ven Mar 19, 2021 9:09 am

per il saldatore non ho problemi .... poi ho fatto la modifica della massa separando quella dello schassis, che ho mandato all'ampli ed ho lasciato quella che arriva dal braccetto sul canale destro. Unico dubbio è che la basetta e la relativa massa del canale dx era ancorata alla massa del blocco del braccio dove si vede la vite è l'ho tagliata. Ho pensato che non aveva senso mantenerla in quel modo avrei ricollegato tutto in un unica massa. Spriamo mi sia spiegato bene!

thorens td160 mk2 gira al contrario help 20210316

Da morgana90 Ven Mar 19, 2021 9:11 am

lello64 ha scritto:se te lo tieni così puoi sentire i messaggi satanici su diversa roba anni 70... Stairway to Heaven in primis

Lo sai questa cosa mi fa venire i brividi perchè all'interno del piatto quando l'ho aperto c'erano diverse muffole e dentro piccoli vermiciattoli tipo bigattini....... ora se come pensa valter i fili sono invertiti mi viene da pensare .....

Da UMMAGUMMA1960 Ven Mar 19, 2021 11:47 am

lello64 ha scritto:se te lo tieni così puoi sentire i messaggi satanici su diversa roba anni 70... Stairway to Heaven in primis

Oppure, per sentir bene, scardina il braccio e lo inchioda sul davanti ruotato di 180 gradi Laughing

Da giucam61 Ven Mar 19, 2021 12:21 pm

lello64 ha scritto:se te lo tieni così puoi sentire i messaggi satanici su diversa roba anni 70... Stairway to Heaven in primis

Stessa cosa ho pensato io...

Da beppe61 Ven Mar 19, 2021 12:39 pm

UMMAGUMMA1960 ha scritto:
lello64 ha scritto:se te lo tieni così puoi sentire i messaggi satanici su diversa roba anni 70... Stairway to Heaven in primis

Oppure, per sentir bene, scardina il braccio e lo inchioda sul davanti ruotato di 180 gradi

Stessa cosa che ho pensato io

Da valterneri Ven Mar 19, 2021 1:30 pm

morgana90 ha scritto:... poi ho fatto la modifica della massa ...

hai fatto quasi tutto giusto, io ti spiego da capo e capirai:

le parti metalliche sono 3: telaio rigido, telaio flottante, braccio
vanno unite tutte tra loro e portate, indipendentemente dalle due masse sagnale, al GND dell'amplificatore.

Quindi: il telaio flottante è collegato al telaio rigido tramite un sottile filo
il telaio rigido fa capo alla vite lunga con paglietta della scatolina dei contatti
il braccio col suo filo marroncino/trasparente va saldato alla paglietta della vite lunga
il filo di massa verso l'amplificatore va saldato anch'esso alla paglietta
la paglietta va disconnessa dalla massa del canale destro

Quindi, guardando la tua foto:

thorens td160 mk2 gira al contrario help Massa11

1) non vedo il filo nero di massa, ma se anziché saldarlo, come dovrebbe essere, alla paglietta,
lo hai attaccato a una qualunque vite del telaio, va benissimo uguale
2) il filo marrone/trasparente che esce dal braccio non va collegato al filo verde,
ma saldato sulla paglietta di massa

Tra qualche ora ti spiegherò il motore.

Da morgana90 Ven Mar 19, 2021 4:18 pm

UMMAGUMMA1960 ha scritto:
lello64 ha scritto:se te lo tieni così puoi sentire i messaggi satanici su diversa roba anni 70... Stairway to Heaven in primis

Oppure, per sentir bene, scardina il braccio e lo inchioda sul davanti ruotato di 180 gradi

battutonaaaaaaaaa Dribbling

Da morgana90 Ven Mar 19, 2021 4:35 pm

valterneri ha scritto:
morgana90 ha scritto:... poi ho fatto la modifica della massa ...
hai fatto quasi tutto giusto, io ti spiego da capo e capirai:

le parti metalliche sono 3: telaio rigido, telaio flottante, braccio
vanno unite tutte tra loro e portate, indipendentemente dalle due masse sagnale, al GND dell'amplificatore.

Quindi: il telaio flottante è collegato al telaio rigido tramite un sottile filo
il telaio rigido fa capo alla vite lunga con paglietta della scatolina dei contatti
il braccio col suo filo marroncino/trasparente va saldato alla paglietta della vite lunga
il filo di massa verso l'amplificatore va saldato anch'esso alla paglietta
la paglietta va disconnessa dalla massa del canale destro

Quindi, guardando la tua foto:

1) non vedo il filo nero di massa, ma se anziché saldarlo, come dovrebbe essere, alla paglietta,
lo hai attaccato a una qualunque vite del telaio, va benissimo uguale
2) il filo marrone/trasparente che esce dal braccio non va collegato al filo verde,
ma saldato sulla paglietta di massa

Tra qualche ora ti spiegherò il motore.

ok allora devo saldare il filo color oro proveniente dal braccio dal negativo del canale dx alla vite con la paglietta di massa e ricollegare le due masse del telaio insieme a quest'ultima .... procedo.

Da valterneri Ven Mar 19, 2021 4:49 pm

morgana90 ha scritto:...e ricollegare le due masse del telaio insieme a quest'ultima .... procedo.

Aspetta un po'
più tardi ti farò vedere le foto di come dev'essere

e questo è il problema del motore:
occorre semplicemente scambiare tra loro i fili azzurro e rosso del motore
(il rosso al posto dell'azzurro e viceversa)

thorens td160 mk2 gira al contrario help Mot_1x10

tutto il resto mi appare corretto

Da morgana90 Ven Mar 19, 2021 5:06 pm

fatto collegate tutt le masse insieme e portate fuori all'ampli.

thorens td160 mk2 gira al contrario help 20210317

thorens td160 mk2 gira al contrario help 20210318

Da morgana90 Ven Mar 19, 2021 5:55 pm

ok il motore va nel verso giusto cioè orario. Sei troppo bravo e generoso grazie.... se le masse vanno bene come ho fatto richiudo tutto e provo!!

Da valterneri Ven Mar 19, 2021 6:58 pm

morgana90 ha scritto:... se le masse vanno bene come ho fatto richiudo tutto e provo!!

Si,
prima però lubrificherei il motore con una goccia sotto
(facendolo ruotare 5 minuti capovolto)
e una sopra,
che è difficile da inserire, occorre svitarlo e iniettare la goccia con uno stecchino da denti inumidito,
prima però è necessario pulire bene albero e bronzina dai pelucchi di polvere.
Poi occorre ritrovare la verticalità dell'albero motore:
si stringono un po' blande le due viti fisse e si regola quella con la molla,
poi si stringono bene le due fisse e si ricontrolla la verticalità.
Le altre due cose da fare sono:
regolare le tre molle per ottenere l'orizzontalità a 8 mm d'altezza
e lubrificare il perno centrale (con olio motore 15/40)

Se tutto questo non l'hai fatto e non sai bene come fare ti posso spiegare con più precisione.

Da morgana90 Ven Mar 19, 2021 7:05 pm

solo il motorino se puoi spendere due parole so smontarlo e rimontarlo dalle tre viti che lo sorreggono ma non so poi cosa fare ed ho paura ad inserire l'olio non ho ben capito dove va il resto l'ho già letto in altre sezioni dove rispondevi ad altre richieste. Grazie 1000 anzi 10000

Da morgana90 Ven Mar 19, 2021 10:20 pm

alzato piatto a 8mmm però regolato braccetto perfettamente orizzontale a puntina abbassata.... problema non riesco ad alzare l'asticella per tenere il braccetto alzato ora non ci arriva ... forse ho esagerato?
però valter mi aveva consigliato 8mm.

thorens td160 mk2 gira al contrario help 20210319

thorens td160 mk2 gira al contrario help 20210320

Da valterneri Ven Mar 19, 2021 11:01 pm

Sono 8 mm? sembrano di più,
puoi portarlo a 7, ma non è questo il problema, è ininfluente, perché se si alza il piatto
si alza anche il braccio di pari passo e il VTA rimane identico

thorens td160 mk2 gira al contrario help Altez10

per regolare in altezza l'asticella si svita la brugola di 2 mm di fissaggio
(mettila anche parallela all'anello e all'indicatore dell'anti-skating)

però io vorrei vedere il montaggio della puntina,
ci sono forse degli spessori aggiunti tra puntina e conchiglia?

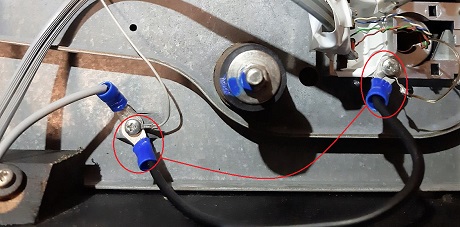

questo collegamento elettrico della massa tramite quel filo nero è inutile,
perché la vite che ferma la paglietta è avvitata sul metallo e prende il contatto già da sé

thorens td160 mk2 gira al contrario help Massa_10

più tardi o domattina ti spiego la lubrificazione del motore, è necessaria e facile!

Da morgana90 Sab Mar 20, 2021 12:09 am

l'asticella l'ho portata al massimo ma il braccio non è parallelo al piatto poi una cosa strana anche allentando le molle al massimo non scendo sotto i 7 mm ma è normale? ma può essere che il contropiatto cioè quello su cui scorre la cinghia per un qualsivoglia motivo è troppo alto!
intanto posto una foto della puntina e contropiatto.
