Modifiche SURE TK2050

Buongiorno a tutti, scrivo qua perchè non mi è concesso nella sezione adeguata, spero di non attirare le ire di nessuno!
Mi è arrivata da poco la scheda Sure TK2050 che è stata oggetto di tante discussioni, così da zuccone mi sono messo giù a leggere un po' di cose in giro ed ho trovato una modifica che mi pare nessuno gli abbia apportato.
Il sito è noto e posto il link dove ho preso spunto:
http://www.diyaudio.com/forums/class-d/156552-tk2050-extremely-successful-modifications-list-pics-review-6.html

La scheda in questione è:


Il tutto verrà abbinato ad uno switch 250W 24V 10A:
http://www.ebay.it/itm/170610963309?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_2850wt_1061

Tra lo switch e la scheda per dare una bella riserva di potenza avevo pensato di metterci un bel condensatore KENDEIL SNAP IN 10000uF 63V, o addirittura 2 (1 o 2? in serie o parallelo??)!
http://www.ebay.it/itm/280786789759?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_500wt_969

La lista delle modifiche che intendo apportare è la seguente, mi piacerebbe ceh qualche esperto mi dicesse se sto facendo una boiata o se va tutto bene, in quanto questa è la mia prima esperienza!


Torniamo alla lista della spesa:
Sostituire C18 e C24 con Nichicon ES ""MUSE" 100uF\50V bipolari;
http://www.ebay.it/itm/260624537160?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_693wt_952

Sostituire C34, C37, C46 e C49 con WIMA Polipropilene MKP10 0.47uF 400V;
http://www.ebay.it/itm/390378142487?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_956wt_952

Sostituire C9, C10, C11, C13, C14 e C15 con Nichicon KZ "MUSE" 470uF\50v;
http://www.ebay.it/itm/260635752533?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_693wt_952

Sostituire C12, C16, C36 e C48 con Elecsound Polipropilene 0,22uF\100V;
http://www.ebay.it/itm/250841389674?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2648#ht_500wt_922

Sostituire L1, L2, L3 e L4 con resistenze in aria 10uH\3A;
http://www.ebay.it/itm/260935437276?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_2663wt_1185

Sostituire C3 e C6 con Nichicon MUSE KZ 100uF\50V;
http://www.ebay.it/itm/220710438968?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_1108wt_952

tutto quello che ho citato l'ho già in casa, a parte le bobine che a causa del capodanno cinese ci metteranno circa 2 mesi.....

nessuna opinione?
dai guru io credo in voi!!

Non sono un guru l'unica indicazione che posso darti é che i Kendeil, se vuoi metterne due, vanno in parallelo, se li metti in serie dimezzi la capacitá e raddoppi la resistenza equivalente (ESR).

Switters ha scritto:Non sono un guru l'unica indicazione che posso darti é che i Kendeil, se vuoi metterne due, vanno in parallelo, se li metti in serie dimezzi la capacitá e raddoppi la resistenza equivalente (ESR).

grazie! lo sospettavo che in uno dei 2 modi avrei ottenuto ciò, ma i miei ricordi di elettronica risalgono a 10 anni fa (2 anni di superiori fatti un po' così) e non avevo la certezza..

adesso mi ci vorrebbe un esperto che mi dicesse se sto facendo c@g@te o se vado bene così!!!

I condensatori vanno in parallelo
Ti conviene non prendere un ali switching ma fare un lineare con un trasfo da 22V 150W + ponte da 25A ed i condensatori Kendeil
Le altre modifiche dovrebbero essere OK

Per esperienza ti dico che la scheda rende al meglio con un'alimentazione tra i 30 e i 32V.

MaurArte ha scritto:I condensatori vanno in parallelo
Ti conviene non prendere un ali switching ma fare un lineare con un trasfo da 22V 150W + ponte da 25A ed i condensatori Kendeil
Le altre modifiche dovrebbero essere OK

cestma ha scritto:Per esperienza ti dico che la scheda rende al meglio con un'alimentazione tra i 30 e i 32V.

grazie delle risposte ragazzi!

c'è già un progettino per il lineare come da voi descritto? almeno mi oriento subito con i pezzi ed i rispettivi costi!

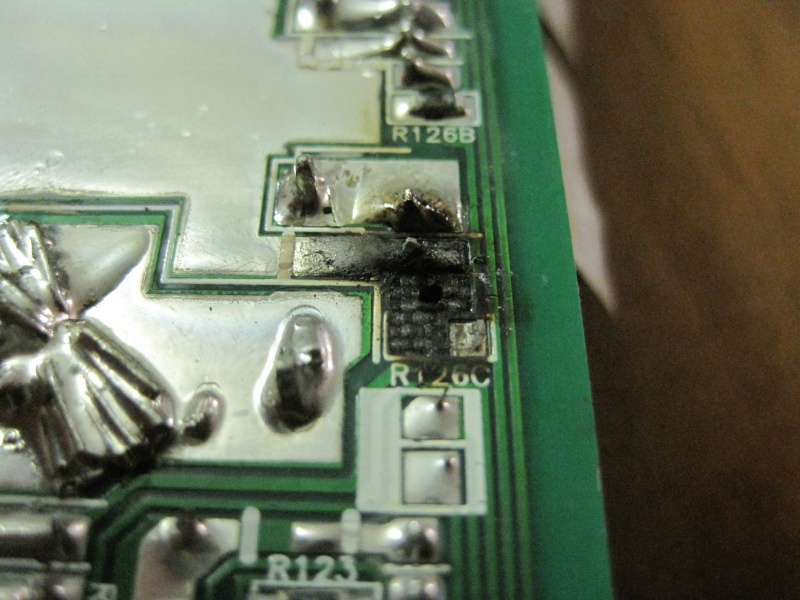

mentre sono in attesa della fine del capodanno cinese per ricevere gli ultimi pezzi e cominciare ad assemblare la sure vado a smontare e controllare un vecchio ampli e scopro che un mosfet è andato ai porci, e che forse ha trascinato con se il suo cugino di fianco... posto alcune foto, mi sapete dire se è recuperabile o se devo piangere e buttare tutto nel cesso?











che fare??

ok è ora di rompere gli indugi con la nuova scheda e cominciare a preparare il lavoro in attesa dell'arrivo di quelle maledette resistenze che a causa del capodanno cinese stanno tardando uno sproposito..

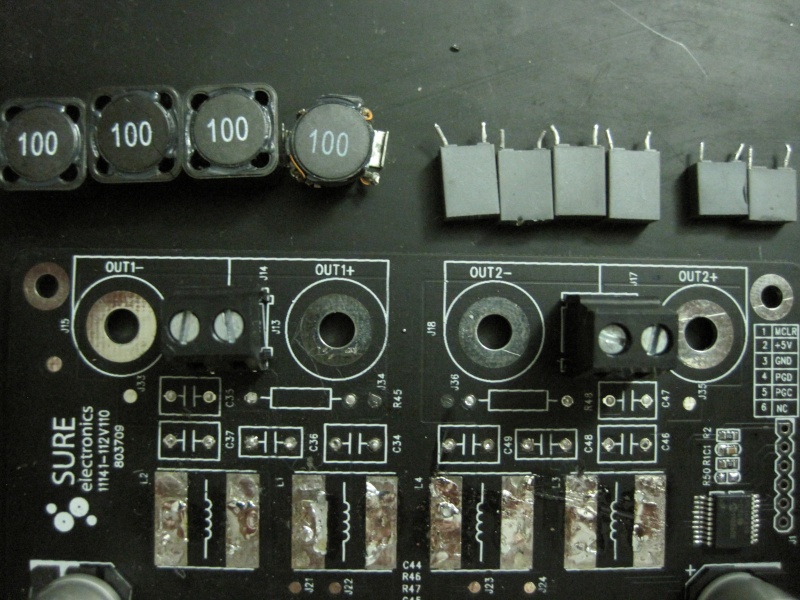

per cominciare ho fatto un po' di pulizia:









la descrizione di ciò che sto togliendo è conseguenza di quello che ho scritto quale post più in alto.. è il mio primo lavoro e quindi immagino che non sia propriamente "pulito", siate clementi!

vorrei ringraziare formalmente OSCAR che attraverso le sue spiegazioni mi sta aiutando nell'andare avanti col mio progetto di costruzione della scheda, soprattutto un grazie lo spendo perchè ogni volta che mi rivolgo a lui è sempre disponibile a spiegarmi i quesiti in maniera comprensibile. anche quando le domande sono sciocche!


cominciamo a saldare:

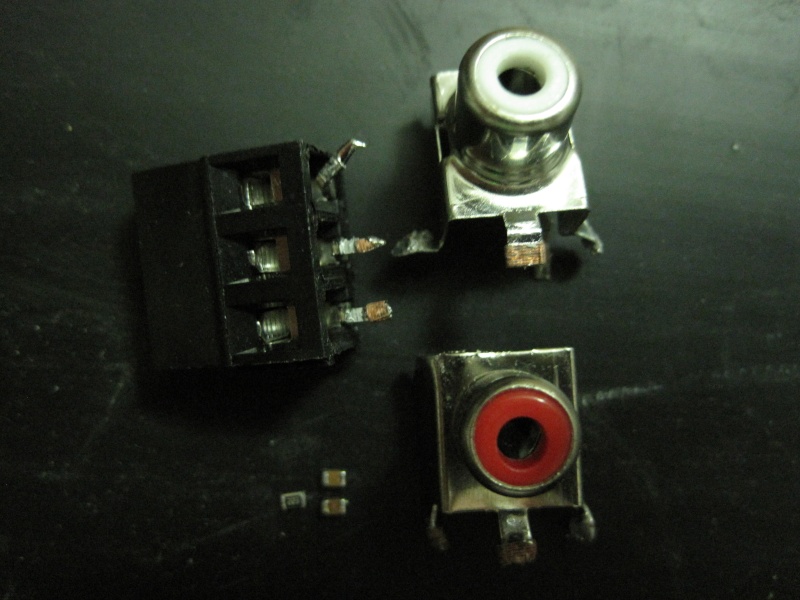

Parlando con un esperto di elettronica ho deciso di eliminare anche altre cosine che non mi servono, quindi via anche gli RCA e si va a saldare direttamente alla scheda secondo lo schema suggerito da AUDIO1ST:






ora ordino pure il potenziometro, avete suggerimenti? in base a quello che ho letto in giro io pensavo a un ALPS da 50k, ma non so se è adeguato o se c'è qualcosa di meglio...

ciao. dalle foto si vede che hai tolto r23.
il suo "lavoro" lo fa il potenziometro?
il parallelo di c18 c19 è sostituito dal condensatore da 2.2 (o3,3)?
sai dirmi a cosa servono i diodi in ingresso? (immagino siano di protezione ma qual'è il funzionamento?)
grazie

francobast ha scritto:ciao. dalle foto si vede che hai tolto r23.
il suo "lavoro" lo fa il potenziometro?
il parallelo di c18 c19 è sostituito dal condensatore da 2.2 (o3,3)?
sai dirmi a cosa servono i diodi in ingresso? (immagino siano di protezione ma qual'è il funzionamento?)
grazie

ciao franco,
ti confermo quello che hai scritto al riguardo di R23, C18 e C19; nel mio caso specifico vado con condensatori da 2.2 (quello che ho al momento disponibile) ma ma mi riservo di provare anche quelli da 3.3 se li trovo alla svelta della stessa ditta, così posso fare un paragone.

per quanto riguarda i diodi di ingresso non li ho levati in quanto sono una protezione dall'inversione di polarità, secondo il mio mentore oscar entrano in azione solo in caso di effettiva inversione quindi, di norma, restano inerti e non dovrebbero influire sul suono. ricordo che in passato qualcuno aveva scritto il contrario (barone rosso forse?) e quindi non mi resta che fare una prova anche con loro e poi saprò dirti. purtroppo la crisi sta mietendo vittime ed il mio lavoro è calato, ciò mi ha fatto rallentare molto.. ergo ci vorrà un po' a completarla!

grazie per la risposta. i diodi che io intendevo sono quelli all'ingresso del segnale e non quelli in ingresso dell'alimentazione. per quanto riguarda la crisi....è un problema diffuso...

passare da 2.2microfarad a 3.3 se non ho sbagliato i conti c'è 1 hz di differenza. dubito che sentirai differenze.
i miei 2.2 dovrebbero arrivare la prossima settimana. spero che tu mi possa spiegare come devo usare il saldatore per toglire tutte quelle "robette" microscopiche

nuova riflessione, credo che non userò il potenziometro ma (col tempo) credo che affiancherò questo oggetto ad un pre, magari come quello descritto nella 3^ puntata di audiocostruire; credo si chiami preamplificatore linea Gomes.
quindi ora il progettino tenderà verso un finale, cambia ben poco però credo che così verrà fuori un impianto migliore.

francobast ha scritto: spero che tu mi possa spiegare come devo usare il saldatore per toglire tutte quelle "robette" microscopiche

carissimo io non sono proprio un mostro di saldatura, però fin dove arrivo ti aiuterò molto volentieri!

proprio oggi è arrivato il potenziometro (tra l'altro con 4+4 terminali!?!). i condensatori penso arrivino in settimana e poi iniziano le danze...intendevo le saldature!

ciao dani. la scheda suona cosi' bene che non ho il coraggio di metterci le mani per sostituire i condensatori....magari nei prossimi giorni...
mi sono un po' informato sui "diodi" in ingresso e in realta' non sono proprio dei diodi. sono l' equivalente di due zener in parallelo ma con il verso opposto. se arriva una tensione che supera una soglia massima (o che è inferiore alla minima) non la lasciano passare o meglio la tagliano. spero di aver capito giusto

cioè secondo te vengono usati per mantenere costante la tensione e come protezione dalla sovratensione?
però non capisco la frase "con il verso opposto", per natura uno zener ha corrente inversa, altrimenti sarebbe un diodo normale.
----------------------------------------------------------------------------------

ho riguardato gli schemi della sure, da li sembrano essere diodi normali, non credo siano stati approssimativi nel disegnarli.. non essendo però un esperto potrei anche sbagliarmi, di sicuro se ci guarda qualcuno più esperto potrà chiarirci le idee.

ciao dani. ho appena finito le modifiche dello stadio di ingresso e sono abbastanza soddisfatto (pensavo di fare malanni col saldatore). i famosi "diodi" alla fine li ho tolti. se vuoi capire come funzionano cerca tvs (transient voltage suppressor). alla prossima

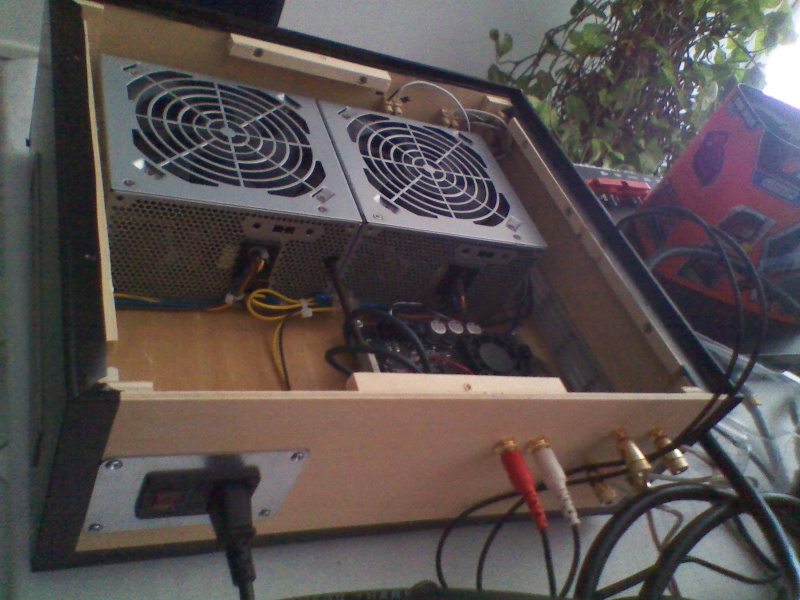

ecco:
