SPDIF PC: come fare in casa un'uscita ottica?

ciao ragazzi,
stavolta la richiesta è semplice.
sulla mia mobo ho la possibilità di prelevare il segnale spdif, per mandarlo direttamente al dac.
il connettore ha 3 piedini: il segnale spdif, la massa e +5V.
ora, il coax, lo tiro fuori facilmente.
per prelevare il segnale ottico di che circuito ho bisogno? qualcuno ne ha idea?
riesco a farlo a basso costo?
grazie!

diechirico ha scritto:ciao ragazzi,
stavolta la richiesta è semplice.
sulla mia mobo ho la possibilità di prelevare il segnale spdif, per mandarlo direttamente al dac.
il connettore ha 3 piedini: il segnale spdif, la massa e +5V.
ora, il coax, lo tiro fuori facilmente.
per prelevare il segnale ottico di che circuito ho bisogno? qualcuno ne ha idea?
riesco a farlo a basso costo?
grazie!

Ti serve una presa ottica che contiene il led rosso,al piedino 1 si collega il segnale ,il piedino 2 si collega alla massa e il terzo si collega alla tensione di 5 volt.Per prottegere l'uscita SPDIF di qualche possibile sbaglio, metti un condensatore di 10nF.

florin ha scritto:

diechirico ha scritto:ciao ragazzi,
stavolta la richiesta è semplice.
sulla mia mobo ho la possibilità di prelevare il segnale spdif, per mandarlo direttamente al dac.
il connettore ha 3 piedini: il segnale spdif, la massa e +5V.
ora, il coax, lo tiro fuori facilmente.
per prelevare il segnale ottico di che circuito ho bisogno? qualcuno ne ha idea?
riesco a farlo a basso costo?
grazie!

Ti serve una presa ottica che contiene il led rosso,al piedino 1 si collega il segnale ,il piedino 2 si collega alla massa e il terzo si collega alla tensione di 5 volt.Per prottegere l'uscita SPDIF di qualche possibile sbaglio, metti un condensatore di 10nF.

Grandissimo!!
La presa ottica da pannello la trovo su RS?
Scusa la domanda, il condensatore dove lo devo mettere esattamente? basta un qualsiasi elettrolitico?
Non sembra complicato, grazie!

diechirico ha scritto:
Scusa la domanda, il condensatore dove lo devo mettere esattamente? basta un qualsiasi elettrolitico?
Non sembra complicato, grazie!

Il condensatore si mette tra la sorgente SPDIF e il piedino 1 della presa,usa un ceramico o un propilene(10 nanoF).Si può anche rinunciare a questo condensatore,ma attenzione per non cortocircuitare il segnale SPDIF quando fai le prove.La presa la puoi smontare da qualche apparecchio,perché comprarla?

florin ha scritto:

diechirico ha scritto:
Scusa la domanda, il condensatore dove lo devo mettere esattamente? basta un qualsiasi elettrolitico?
Non sembra complicato, grazie!

Il condensatore si mette tra la sorgente SPDIF e il piedino 1 della presa,usa un ceramico o un propilene(10 nanoF).Si può anche rinunciare a questo condensatore,ma attenzione per non cortocircuitare il segnale SPDIF quando fai le prove.La presa la puoi smontare da qualche apparecchio,perché comprarla?

grazie, in effetti si può provare!
appena recupero il dac, ci provo.
grazie ancora, florin!

diechirico ha scritto:
grazie ancora, florin!

Prego,tienici informati sulla vicenda.
Buona domenica!!

florin ha scritto:

diechirico ha scritto:
grazie ancora, florin!

Prego,tienici informati sulla vicenda.
Buona domenica!!

appena trovo il necessario, lo farò di sicuro!

anche io ho provato a tirare fuori da una mobo l'uscita spdif, ho usato un circuito semplice che si trova in moltissimi siti, cioè un cap da 100nF in serie con una resistenza da 330 Ohm al positivo e in parallelo con una da 100 Ohm.
in questo schema in ingresso c'è sempre un inverter 74h a fare da buffer, considerando che non ne avevo uno a portata ho provato comunque (nel topic qui in cui si parlava di cd rom per pc convertiti in sorgente in una foto si nota esattamente il circuito che ho messo su), purtroppo il tutto si comporta in modo strano e cioè riesco a sentire malamente e a tratti per 3-4 secondi il primo brano per poi scomparire ogni suono.
non avendo un oscilloscopio a portata non so che pesci pigliare, mi sapete dare qualche dritta? non va proprio per la mancanza del buffer?

icsnerdics ha scritto:anche io ho provato a tirare fuori da una mobo l'uscita spdif, ho usato un circuito semplice che si trova in moltissimi siti, cioè un cap da 100nF in serie con una resistenza da 330 Ohm al positivo e in parallelo con una da 100 Ohm.
in questo schema in ingresso c'è sempre un inverter 74h a fare da buffer, considerando che non ne avevo uno a portata ho provato comunque (nel topic qui in cui si parlava di cd rom per pc convertiti in sorgente in una foto si nota esattamente il circuito che ho messo su), purtroppo il tutto si comporta in modo strano e cioè riesco a sentire malamente e a tratti per 3-4 secondi il primo brano per poi scomparire ogni suono.
non avendo un oscilloscopio a portata non so che pesci pigliare, mi sapete dare qualche dritta? non va proprio per la mancanza del buffer?

puoi postare qualche foto?
dove hai preso il connettore femmina ottico?
io ancora sono un po' bloccato. il mio socio mi ha rimediato un connettore ottico, solo che ha solo due piedini e non tre!

diechirico ha scritto:

icsnerdics ha scritto:anche io ho provato a tirare fuori da una mobo l'uscita spdif, ho usato un circuito semplice che si trova in moltissimi siti, cioè un cap da 100nF in serie con una resistenza da 330 Ohm al positivo e in parallelo con una da 100 Ohm.
in questo schema in ingresso c'è sempre un inverter 74h a fare da buffer, considerando che non ne avevo uno a portata ho provato comunque (nel topic qui in cui si parlava di cd rom per pc convertiti in sorgente in una foto si nota esattamente il circuito che ho messo su), purtroppo il tutto si comporta in modo strano e cioè riesco a sentire malamente e a tratti per 3-4 secondi il primo brano per poi scomparire ogni suono.
non avendo un oscilloscopio a portata non so che pesci pigliare, mi sapete dare qualche dritta? non va proprio per la mancanza del buffer?

puoi postare qualche foto?
dove hai preso il connettore femmina ottico?
io ancora sono un po' bloccato. il mio socio mi ha rimediato un connettore ottico, solo che ha solo due piedini e non tre!

scusami ho citato malamente il topic, in realtà sto usando una uscita coassiale.

A saperlo prima, Diè: ne ho almeno un paio dismessi in fondo a un cassetto...

Vincenzo mi ha mandato il trasmettitore ottico.
Ora ho trovato una vecchia scheda moltiplicatrice di USB che posso utilizzare come base di partenza.
La faccenda si fa interessante!

Appena partono i lavori vi fo sapere

Questo è il connettore che mi ha mandato Vincenzo (gracias!)



con i tre piedini, cme indicava florin.

ora, come fissarla nel case del PC, per averla nella parte posteriore?
purtroppo non sono riuscito a recuperare fra i miei rottamazzi un semplice brackett di chiusura per le schede PCI (da qualche parte sono sicuro che c'erano ), allora, si va di fantasia...

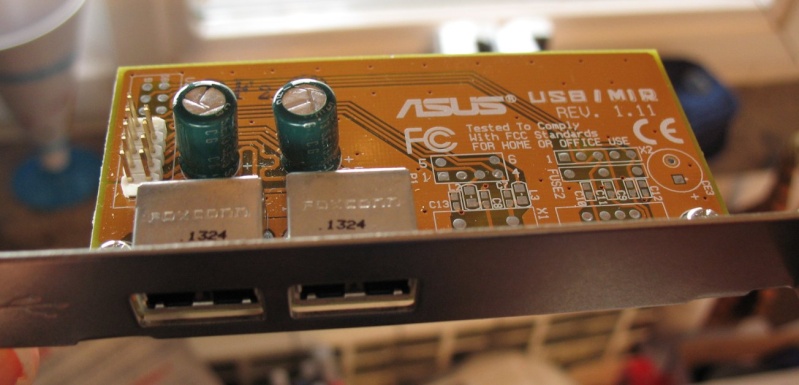

Ho trovato questo vecchio moltiplicatore di ingressi USB ASUS, che ha sulla destra un po' di spazio da cannibalizzare

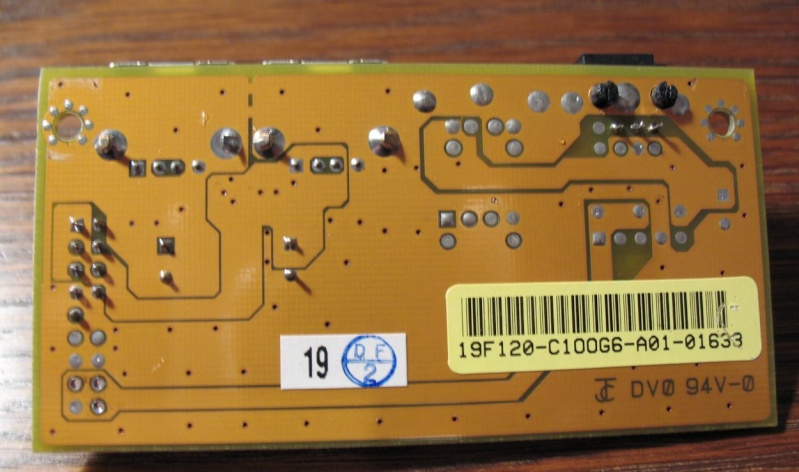

Questa è la parte libera che mi interessa



La forma del connettre, come vedete, è bastarda: oltre i tre piedini ci sono due piedini da incastro, che non volevo tagliare, per fissare bene il connettore.
Allora, strumenti di grandissima precisione alla mano, ho liberato i tre fri per i piedini metallici e fatto i due con punta da 3 montata sulla colonna poco avanti.
Il lavoro non è semplice, perchè oltre ad essere precisi, bisogna avere mano salda, perchè - come si vede - parte del foro cade su una piazzola riempita di stagno, che si potrebbe rompere.
Ma, voilà:



E il connettore ci sta!

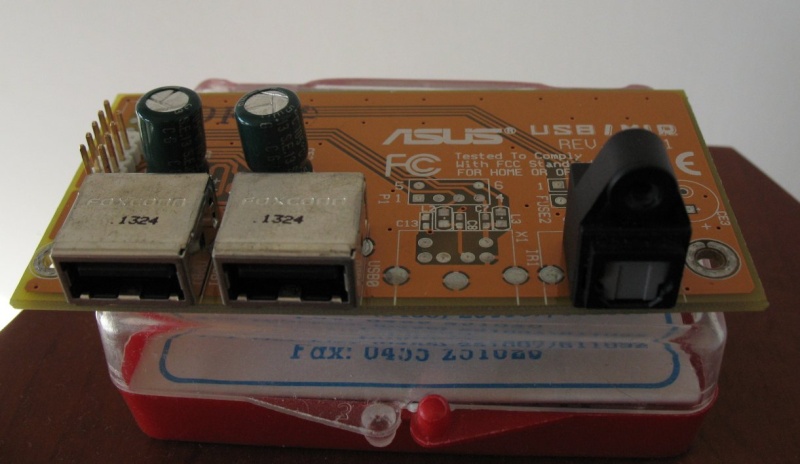

Ed ecco il risultato dell'incastro







Ora, devo sagomare la piastra e poi metterci anche il connettore coax.
Posso pure sfruttare le piste della PCB, volendo...

Oggi finalmente sono riuscito ad accendere il saldatore e a fare le saldature necessarie





Alla fine, per scrupolo, ho provato con il tester che i piedini non fossero in corto.

Ovviamente, c'è qualcosa che non capisco...

Vediamo se mi serve una mano...

c'è qualcosa che proprio mi sfugge...
dunque:
il pin 1 dovrebbe essere quello a dx, guardando il connettore da davanti.

1 sembra in connessione con 2 e 3

PERO' solo se il puntale del tester COM non tocca il pin 1.
viceversa, se il COM è sul pin1 gli altri pin non sembrano connessi!!

c'è forse un diodo da qualche parte?
le piste sono in corto da qualche parte?
qualcuno mi sa aiutare???

grazie!

diechirico ha scritto:c'è qualcosa che proprio mi sfugge...
dunque:
il pin 1 dovrebbe essere quello a dx, guardando il connettore da davanti.

1 sembra in connessione con 2 e 3

PERO' solo se il puntale del tester COM non tocca il pin 1.
viceversa, se il COM è sul pin1 gli altri pin non sembrano connessi!!

c'è forse un diodo da qualche parte?
le piste sono in corto da qualche parte?
qualcuno mi sa aiutare???

grazie!

Di sicuro c'è un diodo ,il problema è che ho visto prese con la massa sul piedino 2,o sul 3,in questo momento non lo so come identificare dove entra il segnale,la massa e il +.Sulla presa non c'è un codice per identificare il marchio e trovare la piedinatura?

trovato, florin!
http://www.solteamopto.com.tw/detail.php?ms=3&po_unit=3&pt_unit=1&p_unit=11
la piedinatura non mi sembra quella standard!!
che ne dici?
la massa è su 1 e sul 3 va lo spdif, da quel che capisco.
giusto?

diechirico ha scritto:trovato, florin!
http://www.solteamopto.com.tw/detail.php?ms=3&po_unit=3&pt_unit=1&p_unit=11
la piedinatura non mi sembra quella standard!!
che ne dici?
la massa è su 1 e sul 3 va lo spdif, da quel che capisco.
giusto?

Complimenti ,hai risolto il problema!!!

florin ha scritto:

diechirico ha scritto:trovato, florin!
http://www.solteamopto.com.tw/detail.php?ms=3&po_unit=3&pt_unit=1&p_unit=11
la piedinatura non mi sembra quella standard!!
che ne dici?
la massa è su 1 e sul 3 va lo spdif, da quel che capisco.
giusto?

Complimenti ,hai risolto il problema!!!

grazie a te, se non mi ci avessi fatto pensare avrei usato la piedinatura standard!
dici che è normale che i pin sembrino collegati? io non riesco a trovare lo schema interno per vedere se c'è il diodo...

diechirico ha scritto:

florin ha scritto:

diechirico ha scritto:trovato, florin!
http://www.solteamopto.com.tw/detail.php?ms=3&po_unit=3&pt_unit=1&p_unit=11
la piedinatura non mi sembra quella standard!!
che ne dici?
la massa è su 1 e sul 3 va lo spdif, da quel che capisco.
giusto?

Complimenti ,hai risolto il problema!!!

grazie a te, se non mi ci avessi fatto pensare avrei usato la piedinatura standard!
dici che è normale che i pin sembrino collegati? io non riesco a trovare lo schema interno per vedere se c'è il diodo...

Io ho provato una presa con 5 piedini,sembravano tutti collegati,tranquillo,vai avanti.

parte meccanica finita!

ecco qui la parte meccanica terminata







che ne dite? poteva venire peggio, no?

ora, la solita domanda da niubbo per florin...

per avere sia la coax sia la ottica, posso prendere il segnale spdif (e GND) in parallelo?
i 5V invece vanno solo alla ottica.

il condensatore deve stare tra il segnale spdif e i 5V? quindi solo per la ottica, giusto?

diechirico ha scritto:ora, la solita domanda da niubbo per florin...

per avere sia la coax sia la ottica, posso prendere il segnale spdif (e GND) in parallelo?
i 5V invece vanno solo alla ottica.

il condensatore deve stare tra il segnale spdif e i 5V? quindi solo per la ottica, giusto?

Non ho mai provato,dovrebbe funzionare,il condensatore si mette tra la sorgente SPDIF e la presa RCA per non avere sorprese in caso di cortocircuito(può anche mancare perché in ingresso del dac c'è un condensatore).
Buon Natale!!!

florin ha scritto:

diechirico ha scritto:ora, la solita domanda da niubbo per florin...

per avere sia la coax sia la ottica, posso prendere il segnale spdif (e GND) in parallelo?
i 5V invece vanno solo alla ottica.

il condensatore deve stare tra il segnale spdif e i 5V? quindi solo per la ottica, giusto?

Non ho mai provato,dovrebbe funzionare,il condensatore si mette tra la sorgente SPDIF e la presa RCA per non avere sorprese in caso di cortocircuito(può anche mancare perché in ingresso del dac c'è un condensatore).
Buon Natale!!!

grazie!!!
buon natale anche a te!!
