Modifica Fender Stratocaster Squire

Fatto il nuovo circuito alla chitarra di un'amico

Suono completamente diverso molto più corposo e non stridulo cosa più che ovvia su una chitarra da 170 €

Battipenna e incassi della chitarra interamente rivestiti in alluminio e vernice in grafite, rifatti i cablaggi con cavo in argento da 1 mm coperti con sagola nautica e messo il secondo caps sui toni come da modifica Stratocaster by Duncan

Tutte le masse sono connesse in star point e ho sostituito il cavo del jack di uscita con uno migliore Audio lato potenziometro senza calza e lato jack con calza connessa al polo freddo

Il potenziometro centrale ha il corpo connesso a massa con un caps da 0,33 uf 100 volt Orange Drop





il cavo rame porta la massa al tremolo i neri sono quelle del Jack dei magneti e del condensatore sul primo tono

Good......!
Bel lavoro Roby........se devo fare qualche intervento sul mio basso ti tengo presente!!

PS: Complimenti per l'articolo.....!

Grazie Carissimo

Great job!

Sei sempre il solito Marty

E se ti dicessi che ho sentito una testata Mesa Boogie a pilotare due DIFFUSORI Jbl? e che musica ragazzo...

PS. avete schermato l'interno? Usate il nastro di rame, lo trovate sulla baia

thema2000ie ha scritto:Great job!

10X my Friend

albamaiuscola ha scritto:Sei sempre il solito Marty

E se ti dicessi che ho sentito una testata Mesa Boogie a pilotare due DIFFUSORI Jbl? e che musica ragazzo...

PS. avete schermato l'interno? Usate il nastro di rame, lo trovate sulla baia

Il lato testate valvolari mi alletta guarda che schema

http://www.costruirehifi.net/forum/viewtopic.php?f=1&t=1196

Si dentro è tutta schermata e crea una gabbia di Faraday quando si poggia il battipenna al corpo inoltre, dentro i scassi del PU e dei single coil il proprietario ha steso una vernice alla grafite

La guida seguita è questa se può essere utile

http://www.accordo.it/articles/2004/10/2316/schermare-in-modo-ottimale-una-stratocaster.html

La massa è stata tutta rifatta proprio perchè prima quando poggiavi le mani avevi degli hum ma, il suono è stata la vera sorpresa Alberto comletamente diverso e molto più caldo e corposo

Il più forte però resta Seymour Duncan a questo link si trovano tutti i cablaggi interni

http://www.seymourduncan.com/support/wiring-diagrams/

Guarda che lavoro

http://www.frame26.com/Costruire_Chitarra.html

cmq detto fatto ho rubato la chitarra acustica a mia moglie e ho preso un libro adatto al "chitarrista da spiaggia"



come imparo ( i hope ) mi prendo questa

http://www.strumentimusicali.net/product_info.php/cPath/21_23/products_id/3260/chitarre-elettriche/ibanez-gax30-transparent-red.html

wasky ha scritto:
come imparo ( i hope ) mi prendo questa

http://www.strumentimusicali.net/product_info.php/cPath/21_23/products_id/3260/chitarre-elettriche/ibanez-gax30-transparent-red.html

"Occhio agli accordi e statemi dietro"

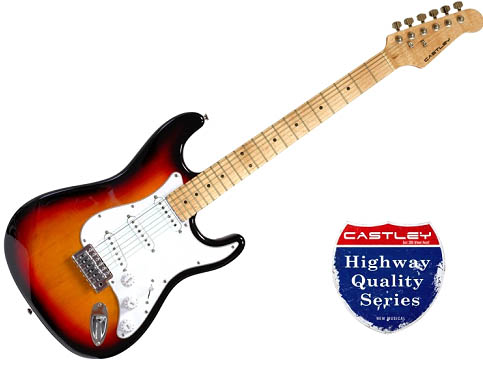

Roberto se devi acquistare una chitarra economica ma in filosofia classe T ti consiglio questa:



http://cgi.ebay.it/Strumenti-musicali_Chitarre-e-Bassi_Chitarre-Elettriche_CHITARRA-STRATOCASTER-CASTLEY-HIGHWAY-SUNBURST-CST409_W0QQitemZ140390523133QQadiZ7663QQptdiZ7674QQddiZ7662QQadnZChitarreQ20eQ20BassiQQptdnZChitarreQ20ElettricheQQddnZStrumentiQ20musicaliQQcmdZViewItemQQptZChitarre_Elettriche?hash=item20afed60fd

La ho sentita da un amico chitarrista al quale anni fa feci una testata per chitarra ibrida (valvole+LM3886)

Ivan ha scritto:

wasky ha scritto:
come imparo ( i hope ) mi prendo questa

http://www.strumentimusicali.net/product_info.php/cPath/21_23/products_id/3260/chitarre-elettriche/ibanez-gax30-transparent-red.html

"Occhio agli accordi e statemi dietro"

Non siete pronti per questa musica.........................

@ Maurizio

Si vedevo in giro che ce ne sono parecchie e anche fender ha la squire bullit a 135 € di listino

Su strumenti musicali a 129 € ti danno una imitazione strato, ampli, corde di ricambio e cavo

Hai visto lo schema dell'ampli che ho messo ?

http://mhuss.com/Hiwatt/Schematics/DR504OL.gif
