alimentazione TPA3116

Andare in basso

alimentazione TPA3116

Messaggio  daltanius29877 il Lun 21 Mag 2018 - 23:14

salve a tutti ragazzi volevo chiedervi una cosa, devo alimentare una tpa3116, ha casa ho un toroidale 36v - 90va, volevo utilizzarlo per alimentare il tpa3116 a 25 volt, logicamente il toroidale va raddrizzato per avere la tensione in DC, e collego un circuito step-down che regge fino a 8,5A, ora io vorrei sapere il toroidale in questione lo posso utilizzare o non c'è la farebbe, ho fatto un calcolo che dovrebbe essere 2,5A.
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  antbom il Lun 21 Mag 2018 - 23:59

@daltanius29877 ha scritto:salve a tutti ragazzi volevo chiedervi una cosa, devo alimentare una tpa3116, ha casa ho un toroidale 36v - 90va, volevo utilizzarlo per alimentare il tpa3116 a 25 volt, logicamente il toroidale va raddrizzato per avere la tensione in DC, e collego un circuito step-down che regge fino a 8,5A, ora io vorrei sapere il toroidale in questione lo posso utilizzare o non c'è la farebbe, ho fatto un calcolo che dovrebbe essere 2,5A.

36v x 1,414 = 51v, -1,5 assorbiti dal ponte siamo a 49,5v
Ammessso che il circuito step-down regga, mi pare un grande spreco...

antbom
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 04.02.09
Numero di messaggi : 563
Località : genova
Provincia (Città) : Ge
Impianto : sempre piu' liquido

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Mar 22 Mag 2018 - 8:09

ed invece con un toroidale 100W 18V-0-18VAC?
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Mar 22 Mag 2018 - 8:11

un toroidale con 18-0-18 cioè ha 2 secondari come lo dovrei collegare se andrebbe bene?
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  antbom il Mar 22 Mag 2018 - 10:10

@daltanius29877 ha scritto:un toroidale con 18-0-18 cioè ha 2 secondari come lo dovrei collegare se andrebbe bene?

Collegando i 2 secondari in parallelo chiaramente uscirai a 18v, che raddrizzati diventano pooco meno di 25v.
Sei proprio al limite della tensione sopportata dal chip tpa3116 (26v) e forse anche dei condensatori in ingresso, che immagino saranno da 25v...

antbom
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 04.02.09
Numero di messaggi : 563
Località : genova
Provincia (Città) : Ge
Impianto : sempre piu' liquido

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Mar 22 Mag 2018 - 10:14

ok, ma un sito dove prendere un toroidale a buon prezzo?
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Mar 22 Mag 2018 - 10:18

i condensatori in ingresso sono da 100v, poi il toroidale 18v-0-18v, il sito dove lo vende mi ha detto che assorbe 2A, penso per ramo, andrebbe bene?
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Mar 22 Mag 2018 - 10:33

questo è il link del toroidale:

http://www.radioelettronica.it/componenti-elettronici/toroidi-nuclei-impedenze/trasformatore-toroidale-100w-18v-0-18vac/
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  antbom il Mar 22 Mag 2018 - 11:01

@daltanius29877 ha scritto:questo è il link del toroidale:

http://www.radioelettronica.it/componenti-elettronici/toroidi-nuclei-impedenze/trasformatore-toroidale-100w-18v-0-18vac/

Ti consiglierei di prendere quello da 15v-0-15v in uscita
http://www.radioelettronica.it/componenti-elettronici/trasformatori/trasformatore-toroidale-100w-15v-0-15vac/ da cui otterrai circa 20v DC, tensione che a detta di molti e' ottimale per il Tpa3116
Il prezzo e' buono, difficile scendere se non di pochi euro...
I condensatori da 100v che marca e modello sono?

antbom
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 04.02.09
Numero di messaggi : 563
Località : genova
Provincia (Città) : Ge
Impianto : sempre piu' liquido

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  MaxBal il Mar 22 Mag 2018 - 11:03

Ho appena fatto diverse prove su alimentazione del 3116, con l'uso di schedine buck.
Per prima cosa il 3116 suona enormemente meglio con alimentazione stabilizzata, il normale ponte condensatori non è da considerare, e la tensione va regolata non più alta di 21v, altrimenti la differenza si sente.
Per la potenza, assorbe così poco, che a mio parere, anche 3a bastano e avanzano, il mio al max l'ho visto assorbire 0,5a, ma il volume è al massimo!
La schedina migliore che ho trovato è una step up, quindi si parte da 12-18v per avere poi 21, è la migliore perchè ha i regolatori a tre piedini, e con questi si può fare una semplice modifica per eliminare gli spike, che arrivano a circa 100mv.
Magari ce ne sono anche di step down, ma una che ho io ha un regolatore a 5 piedini e li non ci fai modifiche.
Viene un'ottimo ali anche con un vecchio alimentatore pc, portato a 21v, con schedina modificata arrivi a circa 30mv di ripple, e suona benissimo, meglio comunuqe con trasformatore si ottengono 15mv circa di ripple, ed un gran controllo sul suono.
Se ti serve ho sia foto della modifica sui regolatori che schermate dell'oscilloscopio, ma adesso sono in uffff.
--
Ciao!

MaxBal
Affezionato
Affezionato

Data d'iscrizione : 19.12.09
Numero di messaggi : 100
Località : VI
Occupazione/Hobby : disoccupato cronico
Provincia (Città) : bbbuono
Impianto : Xubuntu-quodlibet
Dac with ES9018K2M-SA9023
Pre-buffer 2xGE5654w diy
Monster 400 mkII
Breeze tpa3116 modificato diy
TNT ffrc1/2+1/2interlink diy
Monitor Audio Bronze BR2


Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Mar 22 Mag 2018 - 11:48

i condensatori sono kendeil, per il toroidale perche' meglio quello da 15-o-15, regge meglio?raddrizzando il tutto sarei intorno ai 19 volt, invece con quello da 18v sarei sui 24 circa giusto?
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Mar 22 Mag 2018 - 11:58

mi potete mandare un buon schema per raddrizzare la tensione in uscita DC dopo il toroidale?
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Gio 24 Mag 2018 - 11:06

ho preso il toroidale 15v 0 15v, ora mi servirebbe uno bello schema per raddrizzare la tensione in uscita, qualcuno mi poptrebbe aiutare con uno bello schema, in rete avevo visto questo:



al posto dei condensatori di 10000 metterei dei kendeil da 4700 che ho.
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  antbom il Gio 24 Mag 2018 - 23:35

@daltanius29877 ha scritto:ho preso il toroidale 15v 0 15v, ora mi servirebbe uno bello schema per raddrizzare la tensione in uscita, qualcuno mi poptrebbe aiutare con uno bello schema, in rete avevo visto questo:



al posto dei condensatori di 10000 metterei dei kendeil da 4700 che ho.

Lo schema che hai postato e' di un alimentatore duale, non va bene per il TPA3116

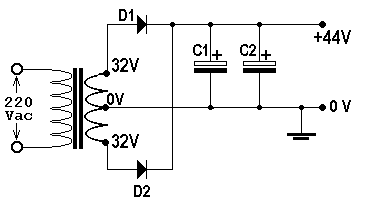

Usa questo:

I due avvolgimenti del secondario del tuo trafo vanno posti in parallelo.
E anche i tuoi due condensatori vanno posti in parallelo.

antbom
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 04.02.09
Numero di messaggi : 563
Località : genova
Provincia (Città) : Ge
Impianto : sempre piu' liquido

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Ven 25 Mag 2018 - 1:26



Il toroidale ha lo 0 centrale, 15v 0 15v, quindi mi correggo e vorrei utilizzare questo schema:
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Ven 25 Mag 2018 - 1:27

Scusate ma ho aggiunto 2 immagini
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  daltanius29877 il Ven 25 Mag 2018 - 7:32

@antbom quindi se voglio usare un ponte di diodi le 2 uscite del trafo le collego insieme, potresti mettere qui un esempio per evitare di sbagliare, è la prima volta che uso trasformatori con 0 centrale e 2 uscite.
avatar
daltanius29877
Affezionato
Affezionato

Data d'iscrizione : 26.02.10
Numero di messaggi : 230
Località : latina
Impianto : Integrato Valvolare MENGUYE MINI
dac VALAB
sorgente IMAC

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  antbom il Ven 25 Mag 2018 - 9:10

@daltanius29877 ha scritto:@antbom quindi se voglio usare un ponte di diodi le 2 uscite del trafo le collego insieme, potresti mettere qui un esempio per evitare di sbagliare, è la prima volta che uso trasformatori con 0 centrale e 2 uscite.

Scusami tanto ma ti stavo portando furi strada!
Capisco adesso che il tuo trasformatore non ha due secondari separati, ma due secondari in serie con polo centrale.
Quindi no, lo schema che ti ho postato con ponte di 4 diodi non va bene.
E' giusto invece l'ultimo che hai postato tu, con 2 diodi (raddrizzatore a doppia semi-onda). Colleghi +15 e -15 agli anodi dei 2 diodi, colleghi insieme i 2 catodi e avrai il polo +. La presa centrale del secondario sara' il polo -. Tra polo+ e polo- colleghi in parallelo i tuoi 2 condensatori (occhio alla polarita'!)

antbom
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 04.02.09
Numero di messaggi : 563
Località : genova
Provincia (Città) : Ge
Impianto : sempre piu' liquido

Torna in alto Andare in basso

Re: alimentazione TPA3116

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
