Re: Primo modestissimo progetto basato su TK2050 Sure Electronics
Quando vuoi verificare interferenze e loop la prova definitiva ce l'hai a ''scatola chiusa'' i prblm a meno che nn siano eclatanti raramente li rilevi su muletti o montaggi on air...
Cmq è gia' un punto di partenza...
Cmq è gia' un punto di partenza...
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Re: Primo modestissimo progetto basato su TK2050 Sure Electronics
Hai certamente ragione, infatti dovrò armarmi di case al più presto.valvolas ha scritto:Quando vuoi verificare interferenze e loop la prova definitiva ce l'hai a ''scatola chiusa'' i prblm a meno che nn siano eclatanti raramente li rilevi su muletti o montaggi on air...
Cmq è gia' un punto di partenza...
Ma se montassi tutte le componenti schermandole dalla vite di fissaggio con distanziali in gomma, in modo che non ci sia contatto con il case, scongiurerei il rischio di loop di massa?
Ciaoz,
Caboto
caboto- Interessato
- Data d'iscrizione : 20.05.13
Numero di messaggi : 22
Località : Provincia di Varese
Impianto : Source: HTPC & Phono (via NAD PP-1) - Ampli: Audiolab 8000S - Speakers: Chario Syntar Tower 200
Re: Primo modestissimo progetto basato su TK2050 Sure Electronics
te lo spiego con parole mie perchè in realta' io lo faccio ''meccanicamente'' nel senso che nn sto a ragionarci ma la logica è questa:Un punto deve essere collegato a massa (al negativo intendo) attraverso QUEL SOLO punto senza ridondanze,in pratica se lo scolleghi da quel punto deve essere isolato dal negativo nn ce ne devono essere altri.Si possono usare due strategie,una è con collegamento a stella quindi tutti i punti raggiungono un solo centro tipo a ''raggiera''.Oppure a bus o ''fermata'' cioe' in modo ''seriale'' uno dopo l'altro io preferisco l'ultimo, ma sn scelte,meglio di cosi nn lo so spiegare...Sui segnali personalmente preferisco semibilanciare ossia schermare il cavo NON terminando la calza dal lato ampli ma solo dal lato sorgente.caboto ha scritto:Hai certamente ragione, infatti dovrò armarmi di case al più presto.valvolas ha scritto:Quando vuoi verificare interferenze e loop la prova definitiva ce l'hai a ''scatola chiusa'' i prblm a meno che nn siano eclatanti raramente li rilevi su muletti o montaggi on air...
Cmq è gia' un punto di partenza...
Ma se montassi tutte le componenti schermandole dalla vite di fissaggio con distanziali in gomma, in modo che non ci sia contatto con il case, scongiurerei il rischio di loop di massa?
Ciaoz,
Caboto
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Re: Primo modestissimo progetto basato su TK2050 Sure Electronics
valvolas ha scritto:
te lo spiego con parole mie perchè in realta' io lo faccio ''meccanicamente'' nel senso che nn sto a ragionarci ma la logica è questa:Un punto deve essere collegato a massa (al negativo intendo) attraverso QUEL SOLO punto senza ridondanze,in pratica se lo scolleghi da quel punto deve essere isolato dal negativo nn ce ne devono essere altri.Si possono usare due strategie,una è con collegamento a stella quindi tutti i punti raggiungono un solo centro tipo a ''raggiera''.Oppure a bus o ''fermata'' cioe' in modo ''seriale'' uno dopo l'altro io preferisco l'ultimo, ma sn scelte,meglio di cosi nn lo so spiegare...Sui segnali personalmente preferisco semibilanciare ossia schermare il cavo NON terminando la calza dal lato ampli ma solo dal lato sorgente.
Ti ringrazio, metterò sicuramente in pratica i tuoi consigli.
Ciaoz,
Caboto
caboto- Interessato
- Data d'iscrizione : 20.05.13
Numero di messaggi : 22
Località : Provincia di Varese
Impianto : Source: HTPC & Phono (via NAD PP-1) - Ampli: Audiolab 8000S - Speakers: Chario Syntar Tower 200
Re: Primo modestissimo progetto basato su TK2050 Sure Electronics

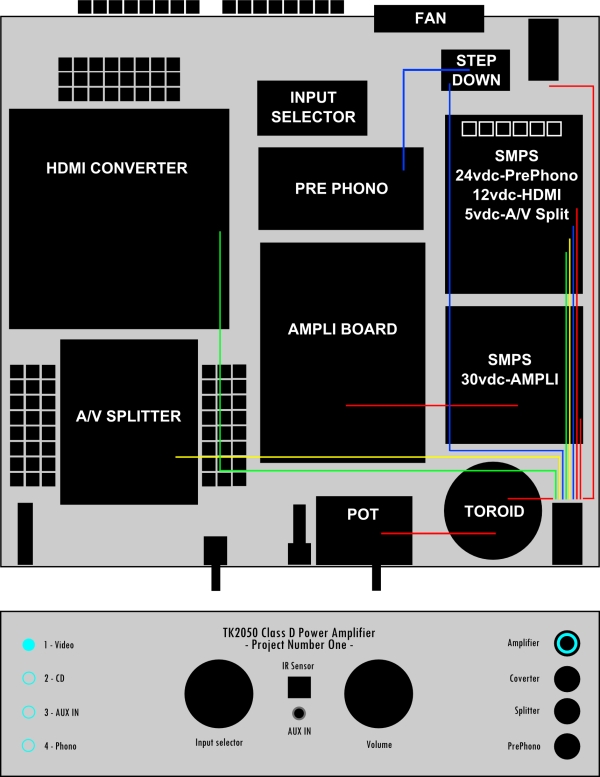

Ecco schematicamente cosa voglio realizzare.
Lo so, è un'accozzaglia di componenti disomogenee, il cui accoppiamento potrà facilmente generare disturbi ed interferenze, ma senza un po' di imprevisto che progetto sarebbe?
Ciaoz,
Caboto
Lo so, è un'accozzaglia di componenti disomogenee, il cui accoppiamento potrà facilmente generare disturbi ed interferenze, ma senza un po' di imprevisto che progetto sarebbe?
Ciaoz,
Caboto
caboto- Interessato
- Data d'iscrizione : 20.05.13
Numero di messaggi : 22
Località : Provincia di Varese
Impianto : Source: HTPC & Phono (via NAD PP-1) - Ampli: Audiolab 8000S - Speakers: Chario Syntar Tower 200
