Re: Sure electronics TK2050 le MODIFICHE

Da Barone Rosso Mar 2 Giu 2009 - 17:43

kingbowser ha scritto:quanta corrente passerà per quelle induttanze? che diametro scelgo? mezzo millimetro? 0,8mm? 1mm?

Al massimo 1 ampere. Per stare sul realistico.

Diametro: fa i conti e vedi quante spire ti vengono fuori.

Questa è la formula:
spire = ( L * d )/( k * S )

L = induttanza = 15e-6 H (vedi il datasheet del tk2050)
d = dimetro del filo.
k = 4*pi*10e-7 (solo se avvolte in aria)
S = superficie dell'induttore.

Solo per induttori cilindrico con uno stato di spire!

Da kingbowser Mar 2 Giu 2009 - 18:15

quindi mi serve qualcosa come un 20 o 21 AWG (circa 0,8mm)
per il calcolo dell'induttanza c'è l'ottimo makeinductor a lavorare per noi Cool

ora, è meglio una induttanza da 15 microHenry come da datasheet o da 22 come da sure?

Da Barone Rosso Mar 2 Giu 2009 - 18:17

kingbowser ha scritto:quindi mi serve qualcosa come un 20 o 21 AWG (circa 0,8mm)
per il calcolo dell'induttanza c'è l'ottimo makeinductor a lavorare per noi

ora, è meglio una induttanza da 15 microHenry come da datasheet o da 22 come da sure?

Segui il datasheet e al massimo esagera di qualche spira.

Da schwantz34 Mar 2 Giu 2009 - 18:35

kingbowser ha scritto:quindi mi serve qualcosa come un 20 o 21 AWG (circa 0,8mm)
per il calcolo dell'induttanza c'è l'ottimo makeinductor a lavorare per noi

ora, è meglio una induttanza da 15 microHenry come da datasheet o da 22 come da sure?

Mi pare che audiokit le faccia su richiesta

ps: sbaglio o quel cogliXXe del pecettatore folle sta disseminando a muzzo un po di pecette rosse , mi piacerebbe sapere proprio chi è il deficiente in questione , dai 100 interventi in su , quindi non è sicuramente un neo iscritto ma un coglioXXne di vecc....ehm un utente di vecchia data (relativamente) , ciao ciao , testa di caXXo...

Da MaurArte Ven 5 Giu 2009 - 9:15

Per ora ho demolito.
Ci sarebbero altre cose da fare ma non c'è spazio.

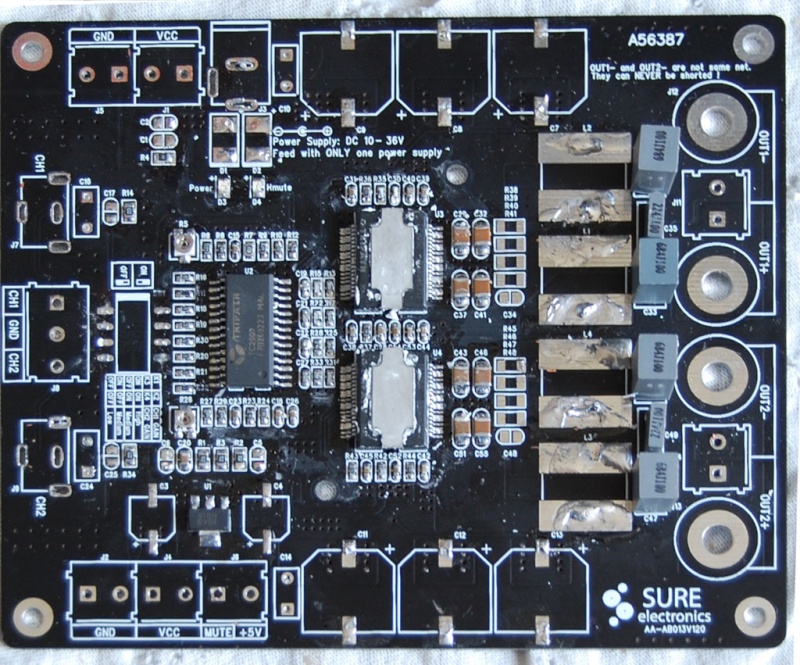

Sure electronics TK2050 le MODIFICHE - Pagina 2 Piastr10

Probabilmente sostituirò anche i condensatori in uscita

Da Barone Rosso Ven 5 Giu 2009 - 9:55

MaurArte ha scritto:
Probabilmente sostituirò anche i condensatori in uscita

Io stavo pensando di sostituire anche lo stabilizzatore dei 5v con un lm317 (montandolo su una scheda mille-fori esterna).

Ma vedo che tu , almeno per ora, hai lasciato l'originale.

Come la vedi come ipotesi.

Da MaurArte Ven 5 Giu 2009 - 10:18

Sul mio c'è montato un N01A. Indovina a cosa è equivalente?? Smile

Piuttosto il filtro in uscita è fatto con valori alla "volemose bene", induttanza da 22uH e condensatori da 0,68uF.
Vorrei riportare ll'induttanza a 0,10uH ed adeguare i condensatori (maggior velocità e dettaglio).
Si potrebbe anche mettere due multigiro per tarare l'offset.

Da Barone Rosso Ven 5 Giu 2009 - 11:00

MaurArte ha scritto:Sul mio c'è montato un N01A. Indovina a cosa è equivalente??
Piuttosto il filtro in uscita è fatto con valori alla "volemose bene", induttanza da 22uH e condensatori da 0,68uF.
Vorrei riportare ll'induttanza a 0,10uH ed adeguare i condensatori (maggior velocità e dettaglio).
Si potrebbe anche mettere due multigiro per tarare l'offset.

Penso di averlo capito a cosa è equivalente Very Happy

Allora mi risparmierò la fatica Very Happy

Le induttanze devono essere da 15uH come da datasheet, per il resto anch'io voglio rifare tutto anche in uscita.

Da robertor Ven 5 Giu 2009 - 14:25

io non ho sostituito le bobine ma il resto si.
mi sa che, a meno che le bobine non facciano miracoli, non è cambiato nulla.
questa sure è quella che è.
più potente e grintosa dell'altra ma meno magica.

Da robertor Ven 5 Giu 2009 - 15:49

ho tolto i diodi: ora devo ponticellare le piazzole come sulla piccolina?

Da Selvag60 Ven 5 Giu 2009 - 16:32

[quote="robertor"]io non ho sostituito le bobine ma il resto si.
mi sa che, a meno che le bobine non facciano miracoli, non è cambiato nulla.
quote]

cioè dopo tutto quello che hai cambiato non hai notato miglioramenti significativi? e io che mi sto apprestando a fare le varie modifiche Sad

quindi l'ultima speranza sono le bobine?

Da schwantz34 Ven 5 Giu 2009 - 16:47

io , Selvag60 , mi son fatto l'idea che ognuno senta a modo suo ,tutto soggettivo , altrimenti nn si spiegherebbe che uno nonstante modifiche , contromodifiche dica di sentir niente di che e gente che senza alcuna modifica sente una cosa eccezionale ...

Da robertor Ven 5 Giu 2009 - 16:52

i mundorf si sentono abbastanza ora dopo circa un 36 ore sotto tensione, ma il significativo salto di qualità lo fai se togli i diodi e li ponticelli con un pezzettino di metallo tipo avanzo di resistenza.
è più smooth, credo si scriva così, più dolce meno aggressiva sulle alte ma non meno dettagliata.
imho logicamente.
i bassi sono comunque dettagliati ma ancora carenti e penso che resteranno così.
ho 4 bobine su toroide estrapolate dal t-amp Hlly ma non saprei se vanno bene.

Da Selvag60 Ven 5 Giu 2009 - 17:27

Per i miei gusti diciamo che lo trovo troppo aspro sulle alte per cui a questo punto leverò sicuramente i diodi Very Happy

Da Barone Rosso Ven 5 Giu 2009 - 18:29

Selvag60 ha scritto:Per i miei gusti diciamo che lo trovo troppo aspro sulle alte per cui a questo punto leverò sicuramente i diodi

Nota da non dimenticare:

Quei diodi sono messi li per proteggere il circuito dalle inversioni di polarità quindi se li togliete e sbagliate a collegare le polarità dell'alimentazione ... scoppia tutto (nel senso che scoppia con le scheggie che volano).

Da Selvag60 Ven 5 Giu 2009 - 18:53

Due domande a questo riguardo da incompetente, lo sbaglio è solo se inverto il + con il - dell'alimentatore, per la 220 non ci sono problemi anche se dovessi invertire fase con neutro giusto?

Da Barone Rosso Ven 5 Giu 2009 - 18:55

Selvag60 ha scritto:Due domande a questo riguardo da incompetente, lo sbaglio è solo se inverto il + con il - dell'alimentatore, per la 220 non ci sono problemi anche se dovessi invertire fase con neutro giusto?

Giusto.
Ma fa attenzione a come è fatto il circuito!

Da Selvag60 Ven 5 Giu 2009 - 19:08

Allora io ho un alimentatore esterno della mean well, collego L con cavo marrone (linea) , N con cavo azzurro ( neutro ) , GND con cavo giallo/verde e ho sistemato la 220V. Poi collego +V dell'alimentatore con Vcc della scheda e COM dell'alimentatore con GND della scheda.......dovrebbe essere tutto a posto

Da Barone Rosso Ven 5 Giu 2009 - 19:19

Selvag60 ha scritto:Allora io ho un alimentatore esterno della mean well, collego L con cavo marrone (linea) , N con cavo azzurro ( neutro ) , GND con cavo giallo/verde e ho sistemato la 220V. Poi collego +V dell'alimentatore con Vcc della scheda e COM dell'alimentatore con GND della scheda.......dovrebbe essere tutto a posto

Non ricordo i colori Embarassed

quindi non confermo.
Ma la teoria è giusta.

Da luka964 Ven 5 Giu 2009 - 19:47

Selvag60 ha scritto:Allora io ho un alimentatore esterno della mean well, collego L con cavo marrone (linea) , N con cavo azzurro ( neutro ) , GND con cavo giallo/verde e ho sistemato la 220V. Poi collego +V dell'alimentatore con Vcc della scheda e COM dell'alimentatore con GND della scheda.......dovrebbe essere tutto a posto

Perfetto!!

Da robertor Sab 6 Giu 2009 - 8:59

se usi la connessione nativa per la DC non hai nessun problema.
il cavo di alimentazione che è dato in dotazione alla sure ha il connettore integrato da un lato(lato scheda) e i fili spellati dall'altro(lato alimentatore/vaschetta/etcetc).
il cavo è di 2 colori: bianco e nero.
il bianco è il positivo il nero e conseguentemente il negativo.
è così quindi se inverti i 2 cavi salta tutto con il botto come dice barone.
posso assicurarti che quando un condensatore salta fa veramente il botto e sporca a sufficienza.

Da MaurArte Sab 6 Giu 2009 - 13:51

Sto continuando l'azione demolitrice.
Vorrei togliere tutto quello che hanno messo quelli della Sure sul segnale e per questo ho eliminato il blocco di resistense e condensatori che stanno tra TC2000 e TP2050. Le resistenze in sostituzione sono Holco all'1% e i condensatori mica/argento militari.
Tutto il blocco centrale , gli ingressi (entrerò direttamente a valle della resistenza da 22K prima del piedino di ingresso del TC2000), i condensatori dello stabilizzatore da 5V (tantalio liquido militari) verranno posizionati su schedina millefori posta sopra allo stampato.
Anche l'uscita verrà montata su millefori sostituendo tutto quello che è presente sul segnale dopo i chip di potenza
Il raffreddamento verrà assicurato da una squadretta di alluminio ad L dello spessore di 3mm alla cui estremità verrà fissato adeguato dissipatore.
Se poi anche così non dovesse piacermi... Evil or Very Mad

Da kingbowser Sab 6 Giu 2009 - 14:44

non stai un po' esagerando? Very Happy

a questo punto ti stai costruendo un virtue Laughing

Da pincellone Sab 6 Giu 2009 - 16:52

MaurArte ha scritto:Sto continuando l'azione demolitrice.
Vorrei togliere tutto quello che hanno messo quelli della Sure sul segnale e per questo ho eliminato il blocco di resistense e condensatori che stanno tra TC2000 e TP2050. Le resistenze in sostituzione sono Holco all'1% e i condensatori mica/argento militari.
Tutto il blocco centrale , gli ingressi (entrerò direttamente a valle della resistenza da 22K prima del piedino di ingresso del TC2000), i condensatori dello stabilizzatore da 5V (tantalio liquido militari) verranno posizionati su schedina millefori posta sopra allo stampato.
Anche l'uscita verrà montata su millefori sostituendo tutto quello che è presente sul segnale dopo i chip di potenza
Il raffreddamento verrà assicurato da una squadretta di alluminio ad L dello spessore di 3mm alla cui estremità verrà fissato adeguato dissipatore.
Se poi anche così non dovesse piacermi...

Grande Maurizio. Clap

Ti raccomando di postare delle belle foto e una guida a prova di inesperto per chi volesse cimentare nell'impresa.

Da pallapippo Sab 6 Giu 2009 - 17:14

pincellone ha scritto:Grande Maurizio. Ti raccomando di postare delle belle foto e una guida a prova di inesperto per chi volesse cimentare nell'impresa.

Quoto

. La mia risulta essere da otto giorni Slow

ferma alla dogana a Linate... per cui sinora non ho avuta alcuna fretta. Aspetto con fede... Smile

MaurArte ha scritto:Sto continuando l'azione demolitrice.
Vorrei togliere tutto quello che hanno messo quelli della Sure sul segnale e per questo ho eliminato il blocco di resistense e condensatori che stanno tra TC2000 e TP2050. Le resistenze in sostituzione sono Holco all'1% e i condensatori mica/argento militari.
Tutto il blocco centrale , gli ingressi (entrerò direttamente a valle della resistenza da 22K prima del piedino di ingresso del TC2000), i condensatori dello stabilizzatore da 5V (tantalio liquido militari) verranno posizionati su schedina millefori posta sopra allo stampato.
Anche l'uscita verrà montata su millefori sostituendo tutto quello che è presente sul segnale dopo i chip di potenza
Il raffreddamento verrà assicurato da una squadretta di alluminio ad L dello spessore di 3mm alla cui estremità verrà fissato adeguato dissipatore.

Dopo queste marginali modifiche Hehe

, potresti anche cambiare la scritta sulla scheda (pensavo: da Sure a Krell) lol!

.
