AMPLl IRS2092  IRAUDAMP7 200+200W Empty AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Charli48 Ven 24 Giu 2011 - 17:10

Era da un po .di tempo che volevo cimentarmi nella costruzione di un ampli con una "certa" potenza e cosi
ho proceduto all'acqisto dei vari componenti e finalmente oggi ho finito di assemblarlo.
Posto alcune foto cosicchè i "maghi" del Diy mi diranno se è ben costruito: mi è rimasto un po "impiccato".
Il case e questo
http://cgi.ebay.it/BLACK-DIY-Case-for-DAC-Preamplifier-Aluminium-Chassis-/200608274569?pt=UK_AudioTVElectronics_HomeAudioHiFi_Amplifiers&hash=item2eb52f5889
I due amli sono questi
http://cgi.ebay.it/L15D-Digital-Audio-amplifier-board-IRS2092-IRFI4019H-/120687170518?pt=LH_DefaultDomain_0&hash=item1c198413d6
L'alimentatore è questo
http://connexelectronic.com/product_info.php/cPath/25_46/products_id/117?osCsid=cao7e5tfp9obim3if83kpqoei2

AMPLl IRS2092  IRAUDAMP7 200+200W P1000010

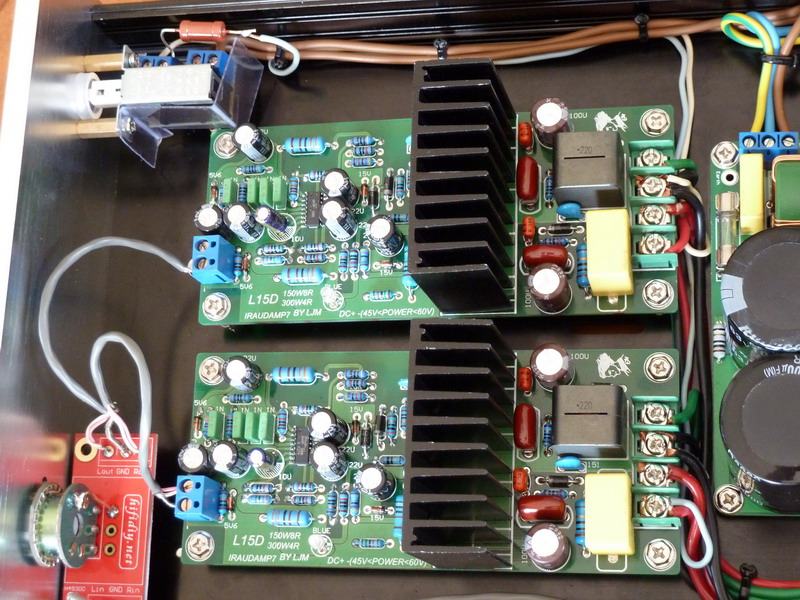

AMPLl IRS2092  IRAUDAMP7 200+200W P1000011

AMPLl IRS2092  IRAUDAMP7 200+200W P1000012

Lo sto rodando da circa 3 ore :come prima impressione mi sembra molto buono con un suono quasi "valvolare".
Charli48
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1849
Località : Lombardia
Provincia : Varese Prov.
Impianto : I miei gingilli
Spoiler:



Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da florin Ven 24 Giu 2011 - 17:46

Bel lavoro,complimenti !!!
florin
florin
Membro classe argento
Membro classe argento

Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da madqwerty Ven 24 Giu 2011 - 18:08

complimenti a te, e benvenuto al neonato !! Clap Clap Clap Party Party
impiccatino sì, ma se non rilevi poblema alcuno ancora meglio, risparmi spazio Ok
madqwerty
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da grunter Ven 24 Giu 2011 - 19:05

Complimenti Charlie.... sembra proprio un bel lavoro. Più che impiccato direi "preciso". Mi raccomando, aggiornaci prossimamente sul suono.
Bravo!
Clap Clap Clap
grunter
grunter
Membro classe argento
Membro classe argento

Data d'iscrizione : 16.12.10
Numero di messaggi : 3935
Località : Pistoia
Provincia : PT
Occupazione/Hobby : Informatica e Fotografia
Impianto :
Spoiler:


http://fsphoto.net63.net

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Solomon Ven 24 Giu 2011 - 22:48

Complimenti, davvero un progetto interessante! Clap Clap Clap Clap

Sarebbe bello qualche riferimento sul timbro "valvolare". Cosa ricorda? Attendo curioso! Cool

_________________
- Album scelto per adesso: Steven Wilson - Hand. Cannot. Erase. - Kscope - Bluray DTS/LPCM/24-96
- Tu creasti per loro un tempio nell'udito - R.M. Rilke -
Solomon
Solomon
Moderatore di sezione
Moderatore di sezione

Data d'iscrizione : 07.07.10
Numero di messaggi : 2237
Località : Palermo
Provincia : Palermo
Impianto : decisamente multicanale

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Charli48 Ven 24 Giu 2011 - 23:29

Grazie per i complimenti:sto facendo delle prove a tutta potenza sino all'intervento della protezione.
Le temperature max. sui dissipatori arrivano a circa 45° quindi tutto bene:la tensione da +- 54V a
vuoto calano sino a +- 52V a carico max.Per quanto riguarda il suono mi sembra "morbido" rispetto
ai vari TA ma devo per prima cosa rodarlo e poi provare a fare confronti.
Charli48
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1849
Località : Lombardia
Provincia : Varese Prov.
Impianto : I miei gingilli
Spoiler:



Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Stentor Sab 25 Giu 2011 - 0:00

Charli48 ha scritto:Grazie per i complimenti:sto facendo delle prove a tutta potenza sino all'intervento della protezione.
Le temperature max. sui dissipatori arrivano a circa 45° quindi tutto bene:la tensione da +- 54V a
vuoto calano sino a +- 52V a carico max.Per quanto riguarda il suono mi sembra "morbido" rispetto
ai vari TA ma devo per prima cosa rodarlo e poi provare a fare confronti.

Bellissimo lavoro ....tienici aggiornati Wink

Stentor
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 12.07.10
Numero di messaggi : 20392
Località : .
Impianto : .

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da flovato Mar 12 Lug 2011 - 8:56

Bello, complimenti. Clap Clap Clap

L'unica perplessità riguarda l'alimentazione, il modulo è carino ma dalla foto non sembra imponente,
certo le foto non suonano Very Happy , tienici aggiornati. Oki
flovato
flovato
UTENTE BANNATO

Data d'iscrizione : 23.12.10
Numero di messaggi : 12509
Impianto : (non specificato)

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Artinside Mar 12 Lug 2011 - 10:19

Complimenti per la bella realizzazione
Clap Clap Clap

Secondo voi si può alimentare con un attrezzo del genere?

http://cgi.ebay.it/48V-DC-7-3A-350W-Regulated-Switching-Power-Supply-New-/160459985996?pt=LH_DefaultDomain_0&hash=item255c29144c
Artinside
Artinside
Membro classe argento
Membro classe argento

Data d'iscrizione : 29.01.09
Numero di messaggi : 3182
Località : Sassari
Occupazione/Hobby : Arte Contemporanea
Impianto :
Spoiler:


http://www.gavinoganau.com

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Charli48 Mar 12 Lug 2011 - 11:31

In questo periodo sono in vacanza per cui non posso parlare oltre di come suona:riguardo all'alimentatore
in effetti non è imponente ma secondo il costruttore Connexelectronic da 500Watt.
D'altra parte anche quello del mio altro amplificatore Genius Sinewave 300 con chip TI TAS5630 2x150w su 8Ohm
è forse piu piccolo ma si comporta bene L'alimentazione è duale cioe -54/0/+54 Volt per cui l'alimentatore da 48Volt
singolo non va bene: ne servirebbero 2 sempre da 48Volt anche piu piccoli da 250Watt l'uno.
Charli48
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1849
Località : Lombardia
Provincia : Varese Prov.
Impianto : I miei gingilli
Spoiler:



Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da sandr77 Mar 12 Lug 2011 - 21:29

Complimenti anche da parte mia dalle foto sembra implementato come integrato, ha già uno stadio pre a bordo ,o almeno un guadagno sufficiente per usalo da solo?
sandr77
sandr77
Appassionato
Appassionato

Data d'iscrizione : 23.01.10
Numero di messaggi : 315
Località : provincia Og
Impianto : Notebook - Musiland monitor 01 US-mogami 2534- hlly tamp 10 tweak-tnt cat5- Casse 2 vie in dcaav su stand tnt stubby
Cuffie Sennheiser hd 212 pro
Jvc ha-fx35

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Charli48 Mar 12 Lug 2011 - 22:59

Si ha un guadagno sufficiente da poter essere usato come integrato:lo schema è quello classico della Ir che puoi vedere qui
http://www.irf.com/technical-info/refdesigns/iraudamp7s.pdf pero in versione mono. E' lo stesso schema usato dei Class D Audio
CDA-254 e CDA-258.Esiste anche la versione stereo in un sola pcb
http://cgi.ebay.it/L15DX2-IRS2092-CLASS-D-AMPLIFIER-IRAUDAMP7S-125-500W-/110652999543?pt=LH_DefaultDomain_0&hash=item19c36ec777
Charli48
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1849
Località : Lombardia
Provincia : Varese Prov.
Impianto : I miei gingilli
Spoiler:



Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da sandr77 Mer 13 Lug 2011 - 13:05

Grazie x le info,adesso attendiamo con impazienza una approfondita recensione sul suono appena ti sarà possibile

Razz Razz Hello
sandr77
sandr77
Appassionato
Appassionato

Data d'iscrizione : 23.01.10
Numero di messaggi : 315
Località : provincia Og
Impianto : Notebook - Musiland monitor 01 US-mogami 2534- hlly tamp 10 tweak-tnt cat5- Casse 2 vie in dcaav su stand tnt stubby
Cuffie Sennheiser hd 212 pro
Jvc ha-fx35

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da villageroma Gio 6 Ott 2011 - 0:47

Novità?
villageroma
villageroma
Appassionato
Appassionato

Data d'iscrizione : 09.02.10
Numero di messaggi : 296
Località : Universo
Provincia : Eromu
Occupazione/Hobby : Vivere/Dormire
Impianto : Un pianto..

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Cyan Sab 8 Ott 2011 - 19:22

Interessato anch'io. Su diyaudio dicono sia superiore ai tripath. Adesso, bisogna vedere a quale tripath si riferiscano, e se intendono dal punto di vista tecnico o anche dal punto di vista audio.
Cyan
Cyan
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 25.06.08
Numero di messaggi : 669
Località : Lazio
Impianto : Ta 10.1 casse diy subwoofer

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da gigi6c Sab 8 Ott 2011 - 21:09

Complimenti anche da parte mia, Non poteva che essere così del resto hai "IL MEMBRO DI RIGUARDO"

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Cyan Dom 9 Ott 2011 - 17:14

Vorrei anche sapere poi che differenza c'è tra l'L20 e l'L15. Forse l'l15 è una versione meno potente ma con più qualità?
Cyan
Cyan
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 25.06.08
Numero di messaggi : 669
Località : Lazio
Impianto : Ta 10.1 casse diy subwoofer

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Charli48 Dom 9 Ott 2011 - 17:42

Tra L20 e L15 c'è solo differenza di potenza non di qualita.Dai dati di IR è solo differenza di
potenza in base ai Fet finali e tensione alimentazione come si puo vedere qui pag.4
http://www.irf.com/technical-info/refdesigns/iraudamp7s.pdf
Charli48
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1849
Località : Lombardia
Provincia : Varese Prov.
Impianto : I miei gingilli
Spoiler:



Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Cyan Lun 10 Ott 2011 - 23:44

L'Irs2092 è lo stesso che viene usato nel peavey ips 1600 Shocked
E mi pare sia anche lo stesso che monta l'audio research in classe D Shocked
Cyan
Cyan
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 25.06.08
Numero di messaggi : 669
Località : Lazio
Impianto : Ta 10.1 casse diy subwoofer

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Artinside Mar 11 Ott 2011 - 10:30

Anche a me stuzzica molto....Charli48 ti andrebbe di postare qualche considerazione più approfondita sull'ampli? Grazie Smile
Artinside
Artinside
Membro classe argento
Membro classe argento

Data d'iscrizione : 29.01.09
Numero di messaggi : 3182
Località : Sassari
Occupazione/Hobby : Arte Contemporanea
Impianto :
Spoiler:


http://www.gavinoganau.com

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da zenit Mar 11 Ott 2011 - 23:14

scusate la domanda stupida... Sad
ma questo progetto può essere alimentato con corrente elettrica? cioè potrebbe essere impiegato che sò un toroidale?
zenit
zenit
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 27.09.11
Numero di messaggi : 697
Località : Sicilia
Impianto : appagante "audiofobico"

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Biagio De Simone Mar 11 Ott 2011 - 23:36

zenit ha scritto:scusate la domanda stupida... Sad
ma questo progetto può essere alimentato con corrente elettrica? cioè potrebbe essere impiegato che sò un toroidale?
E' alimentato con corrette elettrica, e non ci sarebbero problemi ad alimentarlo con un toroidale e il relativo stadio di alimentazione. Complimenti anche da parte mia Charli, direi che è assemblato molto meglio di un cinesone. Smile Ok
Biagio De Simone
Biagio De Simone
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da zenit Mar 11 Ott 2011 - 23:50

grazie mille Biagio, ma come avrai intuito sono completamente bianco in materia...
mi sembra che l'alimentazione switching fosse da usare con relativi trasfomatori tipo notebook ... se così fosse qual'è il motivo per cui preferire l'alimentazione switching a quella lineare?
e se non abuso della vostra pazienza quale sarebbe la scheda da acquistare per alimentare questo progetto in lineare?
zenit
zenit
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 27.09.11
Numero di messaggi : 697
Località : Sicilia
Impianto : appagante "audiofobico"

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Biagio De Simone Mer 12 Ott 2011 - 0:28

Bella domanda, Flovato ha le idee più chiare a proposito, e sul forum se ne è discusso molto, io non ho sicurezze, al momento potrei solo dirti che i vantaggi, sono da individuare nel rendimento nel peso e nelle dimensioni dell'alimentazione swicthing, rispetto alla lineare, non tralasciando anche il lato economico, in genere a favore della swicthing, per la qualità molti dicono che la lineare al momento è superiore, io non avendo sentito mai lo stesso amplificatore alimentato dalle due alimentazioni in oggetto, sto provvedendo in questo senso, meglio ho quasi finito, in appena un anno circa Laughing l'hypex del forum con alimentazione cold amp, e devo dire che al momento mi sembra suoni bene, ma un pò per i dubbi che gli amici del forum mi hanno fatto venire, un pò per una mia curiosità, sto provvedendo ad assemblare gli stessi moduli,alimentati da un ottima alimentazione lineare, se va bene, fra un altro anno, sapro darti una mia personale risposta al tuo interessante quesito.intanto di consiglio di leggere quanto a proposito è stato scritto chiedendo a Flovato il link che io al momento non sono riuscito a trovare. Laughing Laughing Laughing
Biagio De Simone
Biagio De Simone
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.

Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Charli48 Mer 12 Ott 2011 - 16:50

Oggi ho fatto una lunga prova tra l'IRS2092 e l'Hifimediy T4 ad il TAS5630 senza preamplificatore
per valutare le caratterisiche degli amp, cosi come sono.
L'IRS ha le voci e gli strumenti solisti in primo piano molto "naturali" piu dolci degli altri 2 con
degli ottimi bassi e alti.Il T4 arretra leggermente i medi che sono un po piu "aspri" rispetto
all IRS mentre bassi e alti sono piu che buoni.Il TAS5630 è quello piu "metallico" dei 3 ma
crea in ottima presenza di tutta la gamma,meglio con un pre.
Sono tre modi di suonare diversi ma lre differenze sono minime :a me personalmente
piacciono tutti e tre con una virgola in piu per l'IRS ma tutto questo è molto molto
soggettivo e sempre riferito al mio setting.Adesso mi riposo perche è tutto il pomeriggio
che attacco e stacco cavi.Ah ho anche riprovato il Trends e non mi ha piu soddisfatto come
mi ricordavo forse perche adesso ascolto a potenza piu alta o per il mio "rincoglionimento"
da prove.
Charli48
Charli48
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.07.09
Numero di messaggi : 1849
Località : Lombardia
Provincia : Varese Prov.
Impianto : I miei gingilli
Spoiler:



Torna in alto Andare in basso

AMPLl IRS2092  IRAUDAMP7 200+200W Empty Re: AMPLl IRS2092 IRAUDAMP7 200+200W

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 3 1, 2, 3  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
