Quale trasformatore per giradischi giapponese 110V?

valterneri ha scritto:

MetalBat ha scritto:... dubito ci sia un trasformatore meccanico 230>100V ...

è switching,
è molto preciso e molto affidabile, potente e piccolo,
dubito solo della forma d'onda che riesce a fornire in uscita.

Sarà una sinusoidale approssimata? Il trasformatore interno al giradischi non saprei quanto gradisca, io ho provato un trasformatore meccanico 12V@40VA ad alimentarlo con UPS e scaldava molto al tatto.

I trasformatori inoltre vibrano se la forma d'onda è quadrata (sebbene da mia esperienza il trasformatore di prova scaldava soltanto senza rumorosità ma è stato un test breve).

MetalBat ha scritto:

valterneri ha scritto:

MetalBat ha scritto:... dubito ci sia un trasformatore meccanico 230>100V ...

è switching,
è molto preciso e molto affidabile, potente e piccolo,
dubito solo della forma d'onda che riesce a fornire in uscita.

Sarà una sinusoidale approssimata? ... io ho provato un trasformatore meccanico 12V@40VA
ad alimentarlo con UPS e scaldava molto al tatto.
I trasformatori inoltre vibrano se la forma d'onda è quadrata ...

E' vero!
Però io in laboratorio ho un alimentatorino uguale (ma esce 120-130) mai usato,
tra qualche giorno (ora non sono a casa) lo misuro, lo visualizzo, e riferisco!

Il vantaggio di un trasformatore vero e proprio è che, potenzialmente, si comporta come un enorme filtro di linea posto tra la rete ed il giradischi.

A volere trovare il lato positivo della cosa, è come se un giradischi nostrano (a 220/230/240V AC) lo alimentassimo con un trasformatore di isolamento.


I medesimi benefici a tutto vantaggio del trasformatore interno al giradischi.

E questi benefici, quali sarebbero?
http://www.tnt-audio.com/accessories/enlil.html


Quindi io consiglio all'utente di procurarsi il trasformatore uscente direttamente a 100V, sebbene costi, ma se ne trovano di vecchiotti riutilizzabili per lo scopo, ed oltre a fornire la tensione intesa come dovrebbe essere, essa sarà anche più pulita che collegando un giradischi già 220V direttamente alla rete.

MetalBat ha scritto:

valterneri ha scritto:

MetalBat ha scritto:... dubito ci sia un trasformatore meccanico 230>100V ...

è switching,
è molto preciso e molto affidabile, potente e piccolo,
dubito solo della forma d'onda che riesce a fornire in uscita.

Sarà una sinusoidale approssimata? Il trasformatore interno al giradischi non saprei quanto gradisca ...

e anche io ero diffidente verso i riduttori di tensione in corrente alternata
che non funzionino tramite il buon vecchio classico trasformatore …

ma ho fatto finalmente la prova che avevo promesso!

è stato un po' difficile sia perché ne volevo provare due,
sia perché ho solo oscilloscopi classici analogici che non possono misurare e visualizzare
la corrente di rete senza trasformatori di isolamento che non avevo.

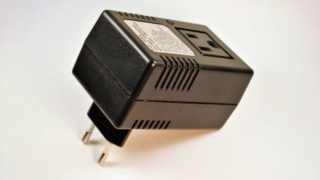

uno dei riduttori è questo:



in questa fotografia all'oscilloscopio
la traccia più alta è la "sinusoide" a 110 Volt che ne esce,
la traccia sotto è la "sinusoide" che invece esce da un trasformatore 30 Watt 110 Volt,
è facile vedere che l'onda fornita dal riduttore switching è, seppur di poco,
migliore di quella enel+trasformatore separatore …
entrambi erano sotto carico di 20 Watt



un altro dubbio che avevo era se la frequenza che avrebbe fornito l'apparecchietto
fosse stata di 50Hz precisi o no,
in questa foto, dove ho sfruttato le tracce xy,
si vede chiaramente che rete e riduttore sono perfettamente in sincrono,
in pratica lo switching aggancia la sua modulazione alla sinusoide della di rete



nella prima delle due foto si vede chiaramente che la traccia prodotta dal riduttore
è in ritardo di mezzo millesimo di secondo con la sinusoide dell'enel+separatore,
è il tempo necessario allo scatolino a capire e agire


quindi non solo possiamo fidarci ad usare questi trespolini per ridurre da 220 a 110,
ma sono migliori perfino di un isolatore di rete,
dopo di lui poi nel giradischi c'è sia un trasformatore che un raddrizzatore-livellatore …
più di così … per un giradischi ...
