Re: Cristi's TA3020: la costruzione

Da Vincenzo Mer Ott 21, 2009 4:34 pm

Tigre Della Tazmania ha scritto:
Tigre Della Tazmania ha scritto:
Vincenzo ha scritto:500W continui, 1000 di picco
Ciao,

penso che si riferisse alla potenza del psu.
In effetti... tuttavia, leggendo il Datasheet dell'ampli di Christi è riportato "Output Power in Bridge Mode: 960W at 4 Ohms and 540W at 8 Ohms". Una discreta potenza il TA3020 ce l'ha – è da verificare il tasso di distorsione... – magari il discorso è legato alla volontà di "fornire" una tipologia di potenza differente, a livello sonoro, rispetto al "Sound" Tripath.

Per un ampli stereo con configurazione a ponte occorrono due moduli di amplificazione e due smps (se ci si limita a 8ohm). I costi salgono sensibilmente... Ma cui prodest? per l'uso domestico mi sembrano troppi anche 150W! Shocked

Beh... in effetti ho proprio sottomano due smps, due v2.... se prendo il volo delle 19... le π in stiva... monto tutto domattina... Dribbling

Da Skywalker Mer Ott 21, 2009 6:25 pm

ITACA ha scritto:alla fine di tutti questi watt ce ne importa veramente poco , ma quale sara il suono di questo amplificatore?

ITACA, non ci resta che aspettare qualche settimana Dribbling

Da ITACA Mer Ott 21, 2009 6:43 pm

Skywalker ha scritto:
ITACA ha scritto:alla fine di tutti questi watt ce ne importa veramente poco , ma quale sara il suono di questo amplificatore?

ITACA, non ci resta che aspettare qualche settimana

Se avra un bel suono da classe t ed in aggiunta cosi tanta potenza da dare quell'impatto musicale che mi è mancato fino ad ora in questa categoria di amplificatori , sara un gran bel sentire , con i vicini ci metteremo daccordo magari li invito ad un ascolto collettivo con pizza e vino stile dacclorfest. Pie

Da Vincenzo Gio Ott 22, 2009 1:31 pm

Iniziano i giochi!
Ho effettuato le modifiche necessarie ad adattare la scheda V2 all'uso con alimentazione esterna: eliminazione del ponte raddrizzatore e sostituzione con ponticelli in rame:

Cristi's TA3020: la costruzione - Pagina 3 Img_4730

Cristi's TA3020: la costruzione - Pagina 3 Img_4730

Il molex marchiato in blu riceverà V-, il centrale la massa e il rosso V+.

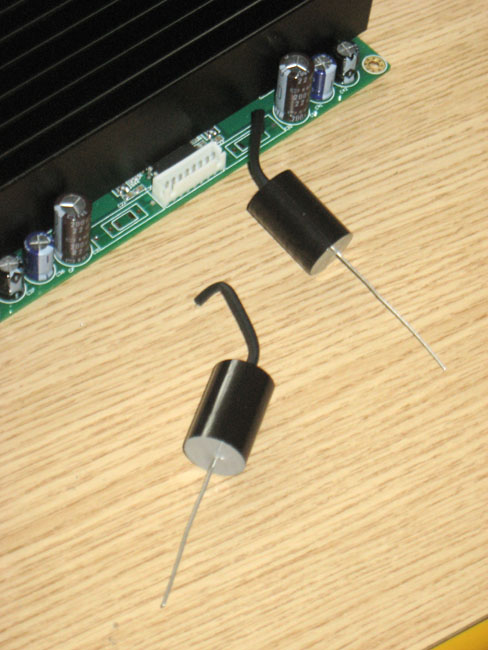

Il passo successivo è la sostituzione degli MKT in ingresso con due MKP (in questo caso Jantzen) di pari valore (2,2uF):

Cristi's TA3020: la costruzione - Pagina 3 Img_4731

Cristi's TA3020: la costruzione - Pagina 3 Img_4731

Cristi's TA3020: la costruzione - Pagina 3 Img_4732

Cristi's TA3020: la costruzione - Pagina 3 Img_4733

Cristi's TA3020: la costruzione - Pagina 3 Img_4734

Cristi's TA3020: la costruzione - Pagina 3 Img_4735

I terminali dei condensatori faranno da "ponte"verso il potenziometro (se si inserisce un pre passivo) o verso le RCA (versione finale puro).

Pronto per i primi test (appena avrò un po' di tempo...)!!!

Cristi's TA3020: la costruzione - Pagina 3 Img_4736

Cristi's TA3020: la costruzione - Pagina 3 Img_4736

Dopo le prove, eliminerò anche i molex di uscita per potere saldare direttamente sulle piazzole i cavi per gli altoparlanti.
A presto,v

Da traspar Gio Ott 22, 2009 2:03 pm

Non vediamo l'ora di sentire le tue impressioni, oddio Orrified

ma qui vibra tutto I see

ho capito l'hai già acceso Laughing

Da florin Gio Ott 22, 2009 2:38 pm

Vincenzo ha scritto:
florin ha scritto:
Quando il sistema sarà funzionamte controlla se a bassa potenza,o in mancanza del segnale, sia il finale che le induttanze sono molto calde,sui 50°C,il Truepath di 41 hz lo fa.

Spero di no, cisto che sono due bestioni con nucleo toroidale T106-2 in Micrometal con cavo da da 1,2mm..

florin ha scritto:Gli alimentatori sono da 750 W o da 500W?

500W continui, 1000 di picco

florin ha scritto:Cosa credi ,si può rinunciare ai condensatori d'ingresso(2,2 microF sulla scheda di 41hz) ?

Anche qui sono da 2,2uF. Non credo, anche se è un po' "sui generis“ come chip in classe T. Sul T2000/TK2050 se li togli hai continua in uscita. Finora solo la Charlize non li ha.

Grazie Vincenzo,oggi incuriosito ho misurato la tensione sul piedino 25 ,che è l'ingresso d'un canale,trovando la tensione di alimentazione,adesso sono sicuro che non si può togliere il condensatore d'ingresso.
Ciao,

Da Vincenzo Gio Ott 22, 2009 5:01 pm

Da ITACA Gio Ott 22, 2009 5:07 pm

Vincenzo ha scritto:

questo messaggio cosa vuol dire che l'hai provato e sei rimasto soddisfatto????

Da DACCLOR65 Gio Ott 22, 2009 5:10 pm

ITACA ha scritto:
Vincenzo ha scritto:

questo messaggio cosa vuol dire che l'hai provato e sei rimasto soddisfatto????

Ti dico solo che mi ha telefonato e aveva le lacrime dalla commozione Wink

Da Silver Black Gio Ott 22, 2009 5:25 pm

VOGLIOAMO SAPERE DI PIU'!!! DAI!!!! Scream

P.S.: spostato in area T-Projects! (non me n'ero accorto prima, ma lo meritava molto tempo fa). Oki

Da ITACA Gio Ott 22, 2009 5:27 pm

ragazzi io stanotte vorrei dormire, fateci sapere qualcosa.

Da Skywalker Gio Ott 22, 2009 5:37 pm

ITACA ha scritto:ragazzi io stanotte vorrei dormire, fateci sapere qualcosa.

Mi accodo alla rischiesta.. dai vince facce sapè come suonano i nostri ampli!!

Dribbling

Da Vincenzo Gio Ott 22, 2009 6:00 pm

Ragazzi, che macchina....

Posso solo dirvi che sta mooooooooolto al di sopra di tutti i classe T finora ascoltati! scena GRANDIOSA, dinamica incredibile, basso velocissimo, controllatissimo e profondo!! Timbrica perfetta, soprattutto sul medio-alto, spesso un po' pungente su alcuni classe T Dribbling

Cavolo, ancora è in rodaggio e per scena e timbrica suona meglio del mio SET di 300B! Orrified

L'impatto con i miei diffusori è impressionante, oserei dire live! sembra di stare davanti a un palcoscenico: le casse spariscono e resta la musica. I miei 38cm si muovono ad una velocità incredibile, senza sbavature, senza code...

Non so se Pince lo ha spinto fino al clipping (da me non posso farlo perché temo di superare la soglia di tolleranza dei miei vicini), ma mi sembra che non ci si bisogno di pre: il guadagno mi pare sufficientemente alto per venire pilotato da un lettore cd.

Un bellissimo amplificatore, potente e di gran classe. Bravo Cristi! Oki

Da Skywalker Gio Ott 22, 2009 6:09 pm

Vincenzo ha scritto:Ragazzi, che macchina....

Posso solo dirvi che sta mooooooooolto al di sopra di tutti i classe T finora ascoltati! scena GRANDIOSA, dinamica incredibile, basso velocissimo, controllatissimo e profondo!! Timbrica perfetta, soprattutto sul medio-alto, spesso un po' pungente su alcuni classe T

Cavolo, ancora è in rodaggio e per scena e timbrica suona meglio del mio SET di 300B! L'impatto con i miei diffusori è impressionante, oserei dire live! sembra di stare davanti a un palcoscenico: le casse spariscono e resta la musica. I miei 38cm si muovono ad una velocità incredibile, senza sbavature, senza code...

Non so se Pince lo ha spinto fino al clipping, ma mi sembra che non ci si bisogno di pre: il guadagno mi pare sufficientemente alto per venire pilotato da un lettore cd.

Un bellissimo amplificatore, potente e di gran classe. Bravo Cristi!

ciambelleeeeeee........ Dribbling

Da ITACA Gio Ott 22, 2009 6:22 pm

Vincenzo grazie per la descizione stanotte dormiro co pinseri cuietu ,mi chiedo visto che pensi che non abbia bisogno del pre lo potresti dotare anche di un potenziometro per il controllo del volume ?
Fallo ascoltare a Lorenzo voglio sentire il suo parere,buon ascolto.
saluti picciotti.

Da Skywalker Gio Ott 22, 2009 6:30 pm

io invece ti faccio la richiesta opposta.. provalo con il pre fet! e raccontaci tutto!!

Da Vincenzo Gio Ott 22, 2009 6:37 pm

ITACA ha scritto:Vincenzo grazie per la descizione stanotte dormiro co pinseri cuietu ,mi chiedo visto che pensi che non abbia bisogno del pre lo potresti dotare anche di un potenziometro per il controllo del volume ?
Fallo ascoltare a Lorenzo voglio sentire il suo parere,buon ascolto.
saluti picciotti.

Audizione di Lorenzo già prenotata per domattina! Wink

Da Barone Rosso Gio Ott 22, 2009 6:43 pm

Vincenzo ha scritto:Ragazzi, che macchina....

Posso solo dirvi che sta mooooooooolto al di sopra di tutti i classe T finora ascoltati! scena GRANDIOSA, dinamica incredibile, basso velocissimo, controllatissimo e profondo!! Timbrica perfetta, soprattutto sul medio-alto, spesso un po' pungente su alcuni classe T

Cavolo, ancora è in rodaggio e per scena e timbrica suona meglio del mio SET di 300B! L'impatto con i miei diffusori è impressionante, oserei dire live! sembra di stare davanti a un palcoscenico: le casse spariscono e resta la musica. I miei 38cm si muovono ad una velocità incredibile, senza sbavature, senza code...

Non so se Pince lo ha spinto fino al clipping (da me non posso farlo perché temo di superare la soglia di tolleranza dei miei vicini), ma mi sembra che non ci si bisogno di pre: il guadagno mi pare sufficientemente alto per venire pilotato da un lettore cd.

Un bellissimo amplificatore, potente e di gran classe. Bravo Cristi!

Sei in linea con le impressioni che girano sul ta3020. Effetto live e suono molto dinamico e morbido sugli acuti.

Spero che mi arrivi al più presto lo switching da cristi e poi parto con l'amp7, che non ho ancora progettato (in modo definitivo) lo schema di alimentazione. Embarassed

Da pincellone Gio Ott 22, 2009 6:48 pm

Eh eh... cosa vi avevo detto? Wink

Adesso mi incuriosisce sapere se ci sono differenze (nel bene e nel male) tra alimentazione lineare e alimentazione switching. Purtroppo io ho avuto modo di ascoltarlo soltanto con la lineare...

Da Vincenzo Gio Ott 22, 2009 7:07 pm

pincellone ha scritto:Eh eh... cosa vi avevo detto?

Eheh.. Grazie ai tuoi pareri, ho scoperto un nuovo mondo! Smile

Da MaurArte Gio Ott 22, 2009 7:11 pm

Vincè non ti riconosco più!!! Non modifichi altro? Smile

Ho tolto la piastra di raffreddamento e sto cercando dei radiatori da montare sulle due coppie di mosfet in modo di avere scoperta la parte nascosta dell'ampli... Hehe

Da Vincenzo Gio Ott 22, 2009 7:35 pm

MaurArte ha scritto:Vincè non ti riconosco più!!! Non modifichi altro?
Ho tolto la piastra di raffreddamento e sto cercando dei radiatori da montare sulle due coppie di mosfet in modo di avere scoperta la parte nascosta dell'ampli...

Eheh.. Sei un grande! sul mio mi divertirò un po'... Non vorrei stravolgere troppo questi due ampli... Holy

Da Vincenzo Gio Ott 22, 2009 7:46 pm

Silver Black ha scritto:spostato in area T-Projects! (non me n'ero accorto prima, ma lo meritava molto tempo fa).

Grazie Sergio!

Da Skywalker Gio Ott 22, 2009 7:46 pm

Vincè ti autorizzo a stravolgere almeno il mio!! Very Happy

Da traspar Gio Ott 22, 2009 8:31 pm

Vincenzo ha scritto:
ITACA ha scritto:Vincenzo grazie per la descizione stanotte dormiro co pinseri cuietu ,mi chiedo visto che pensi che non abbia bisogno del pre lo potresti dotare anche di un potenziometro per il controllo del volume ?
Fallo ascoltare a Lorenzo voglio sentire il suo parere,buon ascolto.
saluti picciotti.

Audizione di Lorenzo già prenotata per domattina!

...bastarxx Cristi's TA3020: la costruzione - Pagina 3 5310

.......... ! pure io ci voglio essere mannaggia al lavoro Mad

Non so perchè ma ho già l'impressione di vederlo nel mio salotto Very Happy
