Cristi's TA3020: la costruzione

Da Vincenzo Lun 19 Ott 2009 - 21:52

Oggi, dopo soli 5 giorni Shocked

è arrivato il pacco postale da Hong Kong con DHL!!

L'imballaggio era eccellente, con un'ottima disposizione delle schede e del materiale utilizzato per attutire i colpi.

Cristi's TA3020: la costruzione Img_4720

Cristi's TA3020: la costruzione Img_4720

Cristi's TA3020: la costruzione Img_4721

Le schede sono arrivate tutte intere Very Happy

e alla dogana è andata meglio del previsto: 22 € per 2 smps e due 3020V2.

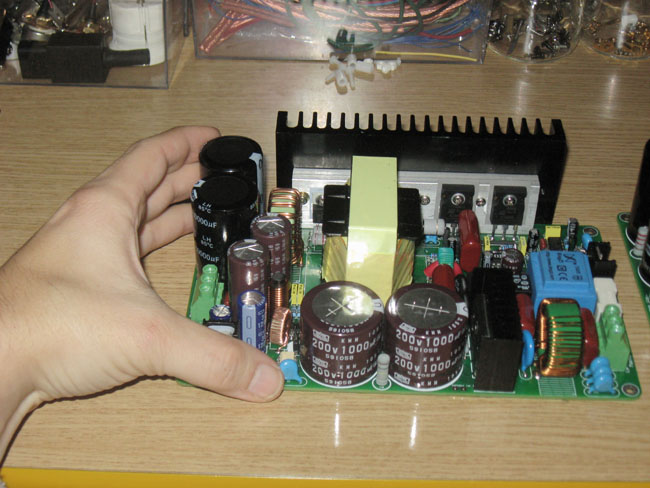

Le prime impressioni sono molto positive: le PCB sono ben realizzate e lo switching è davvero impressionante! Guardate che dimensioni!

Cristi's TA3020: la costruzione Img_4723

Cristi's TA3020: la costruzione Img_4723

Cristi's TA3020: la costruzione Img_4725

Cristi's TA3020: la costruzione Img_4724

Ed ecco la 3020V2: Dribbling

Cristi's TA3020: la costruzione Img_4726

Cristi's TA3020: la costruzione Img_4727

Cristi's TA3020: la costruzione Img_4728

Una vista d'insieme delle 4 pcb:

Cristi's TA3020: la costruzione Img_4729

Adesso si aprono le danze! Cristi's TA3020: la costruzione Yahoo-supercontent

Da bonghittu Lun 19 Ott 2009 - 21:57

Vincenzo ha scritto:Oggi, dopo soli 5 giorni è arrivato il pacco postale da Hong Kong con DHL!!

Devi sonorizzare il quartiere?!?!?!!? Wink

In ogni caso... Dribbling

Da Skywalker Lun 19 Ott 2009 - 21:57

non vedo l'ora mi arrivi a casa..

c'è anche il chip vince?

Da Vincenzo Lun 19 Ott 2009 - 21:59

Skywalker ha scritto:

non vedo l'ora mi arrivi a casa..

c'è anche il chip vince?

Sì, in confezione rigida

Da Vincenzo Lun 19 Ott 2009 - 22:00

bonghittu ha scritto:
Vincenzo ha scritto:Oggi, dopo soli 5 giorni è arrivato il pacco postale da Hong Kong con DHL!!

Devi sonorizzare il quartiere?!?!?!!?

Volendo.. attaccandoli alle π si potrebbe! Hehe

Da Skywalker Lun 19 Ott 2009 - 22:00

Beh.. direi che le foto promettono più che bene Very Happy

prima di spedirceli provali in biamplificazione!!

però prima avverti i sismografi Laughing

Da ITACA Mar 20 Ott 2009 - 12:53

E vaiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii
l'alimentatore e veramente impressionante , e anche il resto.
se suona come me lo immagino , ci sara da divertirsi .
saluti.

Da wincenzo Mar 20 Ott 2009 - 13:02

........... che bestiole! poi nelle mani di Vincenzo sicuramente verano fuori due signori amplificatori!

Da piero7 Mar 20 Ott 2009 - 13:44

che scheda è? Chi mi spiega per piacere?

Da florin Mar 20 Ott 2009 - 13:49

piero7 ha scritto:che scheda è? Chi mi spiega per piacere?

Ampli con TA3020 (2x300W/4ohm=+/-60V)+Alimentatore switching.

Da madqwerty Mar 20 Ott 2009 - 13:49

piero7 ha scritto:che scheda è? Chi mi spiega per piacere?

è una scheda comprata qui http://connexelectronic.com/ il suo progettista/responsabile è un certo Cristi, che scrive abitualmente anche su diyAudio (non ricordo il nick, ha una "x" dentro.. Embarassed

)
la scheda in oggetto è una (sembra) adeguata implementazione di TA3020, che a sua volta sembrerebbe essere il miglior chip in classe T implementato da Tripath..

Da Barone Rosso Mar 20 Ott 2009 - 13:58

madqwerty ha scritto:
piero7 ha scritto:che scheda è? Chi mi spiega per piacere?
è una scheda comprata qui http://connexelectronic.com/ il suo progettista/responsabile è un certo Cristi, che scrive abitualmente anche su diyAudio (non ricordo il nick, ha una "x" dentro.. )
la scheda in oggetto è una (sembra) adeguata implementazione di TA3020, che a sua volta sembrerebbe essere il miglior chip in classe T implementato da Tripath..

Il ta3020 non è un implementazione classica della classe T ma comprende solo la parte di modulazione, mentre lo stadio di potenza è esterno e affidato alla bravura del progettista.

Quello di cristi si tratta di un ta3020 implementato in modo da avere un alimentazione generale singola. con due switching sulla PCB che regolano le due alimentazioni secondarie (direi la scelta più semplice).

Esistono molte altre possibilità .... sia per lo stadio di potenza che per l'alimentazione.

Da piero7 Mar 20 Ott 2009 - 14:04

600watt?

Da Vincenzo Mar 20 Ott 2009 - 14:06

Ho appena provato i due switching. Sono già regolati a +/- 50V che è all'incirca la tensione che ha usato Francesco. Il psu è davvero ben realizzato, con una qualità costruttiva e di ingegnerizzazione impressionante. C'è anche un'alimentazione accessoria stabilizzata e regolabile. La userò solamente per la spia di accensione.

Da sasachess Mar 20 Ott 2009 - 14:55

Ciao Vincenzo,
sono necessari 2 alimentatori separati o è possibile utilizzarne anche solo uno per entrambe le schede finali? Farai due ampli monofonici?
Buon lavoro e tienici aggiornati! Wink

Da pincellone Mar 20 Ott 2009 - 15:11

Buon divertimento Vincenzo.

Mi raccomando, sostituisci i condensatori gialli ed togli quegli orribili connettori Molex!

Anche del ponte se ne puo' fare a meno, ma i condensatoroni vanno piu' che bene, non è il caso di eliminarli, anzi...

Da Vincenzo Mar 20 Ott 2009 - 16:47

pincellone ha scritto: i condensatoroni vanno piu' che bene, non è il caso di eliminarli, anzi...

Grazie Francesco, non li toglierò, è l'unico motivo per cui ho scelto la V2! Smile

Invece i 4 condensatori ceramici del ponte li hai tolti o hai semplicemente bypassato tutto?

Da Vincenzo Mar 20 Ott 2009 - 16:48

sasachess ha scritto:Ciao Vincenzo,
sono necessari 2 alimentatori separati o è possibile utilizzarne anche solo uno per entrambe le schede finali? Farai due ampli monofonici?
Buon lavoro e tienici aggiornati!

No, sono due ampli stereofonici: ogni scheda è a due canali e un smps basta per entrambi.

Grazie a tutti! Smile

Da pincellone Mar 20 Ott 2009 - 16:55

Vincenzo ha scritto:
pincellone ha scritto: i condensatoroni vanno piu' che bene, non è il caso di eliminarli, anzi...
Grazie Francesco, non li toglierò, è l'unico motivo per cui ho scelto la V2!
Invece i 4 condensatori ceramici del ponte li hai tolti o hai semplicemente bypassato tutto?

Ho tolto il ponte, ma non i condensatori ceramici. Ricordati di ponticellare, una volta che lo togli...

Cristi's TA3020: la costruzione Ta302012

Ciao

P.

Da daniele Mar 20 Ott 2009 - 17:12

Vincenzo ha scritto:Oggi, dopo soli 5 giorni è arrivato il pacco postale da Hong Kong con DHL!!

Vincè come hai fatto a scegliere dhl?
era tra le opzioni di spedizione?
complimenti..sembra meraviglioso!!

Da Vincenzo Mar 20 Ott 2009 - 17:15

pincellone ha scritto:
Ho tolto il ponte, ma non i condensatori ceramici. Ricordati di ponticellare, una volta che lo togli...

Ciao

P.

Grazie Pince! Praticamente dei 4 ceramici due vengono bypassati e 2 restano in parallelo tra V+ e V-

Da Vincenzo Mar 20 Ott 2009 - 17:17

daniele ha scritto:
Vincenzo ha scritto:Oggi, dopo soli 5 giorni è arrivato il pacco postale da Hong Kong con DHL!!

Vincè come hai fatto a scegliere dhl?
era tra le opzioni di spedizione?
complimenti..sembra meraviglioso!!

Ho semplicemente chiesto a Cristi una spedizione tracciabile.

Millesimo POST!!! Happy shock

Da ITACA Mar 20 Ott 2009 - 17:26

dopo soli 5 giorni è arrivato il pacco postale da Hong Kong con DHL!!

sabato e domenica il pacco e stato fermo a roma , quindi ne sarebbero bastati di meno

Da diechirico Mar 20 Ott 2009 - 17:32

Vincè,
faresti - al solito - un riassunto dei costi?
Grazie!

Da Alessandro LXIV Mar 20 Ott 2009 - 17:52

Un incitamento dall'ultima ruota del carro (io): Dategli sotto! Con il contributo di tutti i guru fate un'ampli da favola e i guru dei diffusori facciano delle casse incredibili, che al prossimo top audio prendiamo un piccolo stand e facciamo mangiare la polvere a un sacco di gente!!!!
