Preamplificatore in Classe A "BMM" (Realizzazione)

Andare in basso

Preamplificatore in Classe A "BMM" (Realizzazione)

Messaggio Da Mr Phil il Dom 20 Lug 2014 - 14:59

Buongiorno a tutti.
Apro questa discussione per mettere un pò di ordine, che come al solito ne a bisogna  Hehe
Dopo aver fatto il pre minimalist e poi il l'ampli The Wall, mi era stato consigliato di accoppiare al the wall, il pre in classe A denominato BMM. Il nome BMM è nato dagli autori che hanno collaborato alla sua nascita. L'idea di Emmeci-Mauro (che a suo tempo aveva aperto la discussione), tutti quelli che vogliono approfondire la nascita dell'oggetto possono andare nel link di seguito, https://www.tforumhifi.com/t32119-storie-di-ordinaria-preamplifollia?highlight=classe+preamplifollia. Tale idea è stata poi evoluta dal genio di ideafolle-Bruno e dal nostro compianto mau749-Maurizio. Dall'iniziale dei tre è venuto appunto il nome B..runo-M..auro-M..aurizio.
Di seguito, posto le foto sia degli schemi e sia della realizzazione. Ho scritto all'inizio, che volevo mettere un po di ordine. Siccome nel link di prima c'è tutta l'evoluzione, per chi non vuole sciropparsi tutte le pagine, metto di seguito l'ultima versione messa a disposizione da Emmeci.
Ho cercato di essere il più dettagliato possibile affinchè chi dotato di un minimo di manualità e di qualche attrezzo, possa cimentarsi nell'autocostruzione. Spero che non manchi nulla nel caso fate un fischio
 Laughing Laughing Laughing
avatar
Mr Phil
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 07.08.12
Numero di messaggi : 594
Località : torino
Occupazione/Hobby : elettricista / e non solo
Provincia (Città) : TO
Impianto : autocostruito:
Pre BMM ampli THE WALL........Casse autocostruite Coral Reference Series Sistema 8 Cavi potenza FFRC
Ampli HomeTheatre JVC RX-8012R
Lettore CD Pioneer PD-104
DAC Aureon XFire 8.0 HD

Torna in alto Andare in basso

Re: Preamplificatore in Classe A "BMM" (Realizzazione)

Messaggio Da Mr Phil il Dom 20 Lug 2014 - 15:01

Lo schema dovrebbe essere l'ultima versione e l'alimentazione altro non è che una virtual battery duale.



avatar
Mr Phil
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 07.08.12
Numero di messaggi : 594
Località : torino
Occupazione/Hobby : elettricista / e non solo
Provincia (Città) : TO
Impianto : autocostruito:
Pre BMM ampli THE WALL........Casse autocostruite Coral Reference Series Sistema 8 Cavi potenza FFRC
Ampli HomeTheatre JVC RX-8012R
Lettore CD Pioneer PD-104
DAC Aureon XFire 8.0 HD

Torna in alto Andare in basso

Re: Preamplificatore in Classe A "BMM" (Realizzazione)

Messaggio Da Mr Phil il Dom 20 Lug 2014 - 15:05

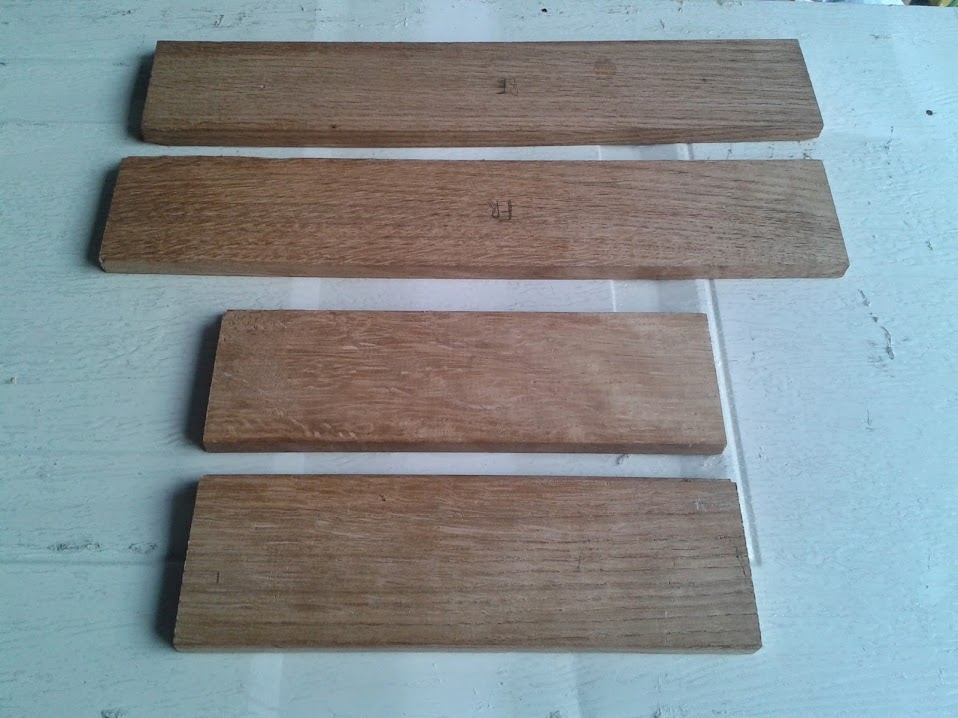

Le foto di seguito mostrano passo passo dall'inizio la costruzione del mobile. Da tavole per fare il palchetto in rovere.
