prime prove: ronzio

Io farei così:
1-cercherei il centro stella (il punto del contenitore di metallo dell'ampli dove convergono tutte le masse);
2-eliminerei i collegamenti di massa dei negativi dei due connettori rca d'ingresso;
3- collegherei tra loro i negativi dei due rca;
4- porterei a massa, verso il centro stella, i due connettori, per mezzo di un unico cavo, possibilmente schermato, ma non necessariamente.

stasera provo col pc anche se mi tocca collegare un potenziometro per il controllo del volume.
(per tentare di ascoltare bit perfect ho smanettato quel tanto che non controllo piu' i volumi ma questa è un altra odissea. per il momento mi piacerebbe risolvere il ronzio.)
un altra prova che posso fare è sostituire tutta l' alimentazione con un alimentatore che avevo preso da cristi proprio per queste schede ma che poi avevo pensato di non usare per fare un bel FIGURONE con alimentazione lineare.
secondo voi è una prova sensata?
(complimenti per la pazienza che avete!)

francobast ha scritto:grazie dan. intendi il percorso delle masse e dell'alimentazione sulle shede o quelli fatti da me?

Quelle fatte da te perchè sulla scheda è difficile mettere mano e se puoi evitare è meglio, dallo schema che ci posterai (va bene anche il disegno) cercheremo di capire come implementare i consigli di Iperv per il centrostella.

francobast ha scritto:
un altra prova che posso fare è sostituire tutta l' alimentazione con un alimentatore che avevo preso da cristi proprio per queste schede ma che poi avevo pensato di non usare per fare un bel FIGURONE con alimentazione lineare.
secondo voi è una prova sensata?
(complimenti per la pazienza che avete!)

Direi, per ora no.

ok. mi attivo per uno schema e delle foto aggiuntive.
(ho premuto un piu' senza sapere cos'è)
grazie ancora

Mi associo, direi per ora no.
Non sembrerebbe un problema di alimentazione, poi, in questi casi, tutto può essere.
Per il PC non è necessario inserire il potenziometro, che è sempre deleterio e per il quale c'è sempre tempo.
E' sufficiente cambiare player o impostazioni, devi solo provare per vedere se funziona.

verifica se le uscite della sorgente hanno i negativi del canale dx e sx collegati insieme,è sufficente fare una prova di continuità sugli rca le parti dei negativi non i centrali,naturalmente a vuoto cioè spento e scollegato da tutto...
Do per scontato che i cavi segnale siano schermati o quanto meno immuni al rumore giusto??Perchè prima ho letto un rca da elettrico non capendo bene a cosa si riferisse

Toglimi una curiosità, fai una prova banale:
stacca il cavo dalla sorgente, collegatra loro i due canali, facendo toccare i maschi volanti RCA, massa con massa, polo caldo con polo caldo, se hai due femmine per fare la cosa in modo stabile sarebbe meglio, poi dimmi se il ronzio è presente.

ciao ragazzi. non so come dirlo. ieri sera tra un tentativo e un altro un filo collegato alle masse mi è andato a finire tra una scheda e il dissipatore con conseguente BOTTO. apparentemente sembra scoppiato solo l' lme49810 ma ordino una scheda completa lo stesso. piu' che per i 30 euro buttati ho pensato al tempo che avet6e perso per me.
insultatemi pure
spero che anche dopo i tempi di consegna abbiate la stessa pazienza che avete avuti questi giorni. lo schema lo preparo lo stesso (ormai è diventata una sfida!)
grazie

Adesso non ronza più

mai cosi' silenzioso!

Fabio ha scritto:Adesso non ronza più

Tutto è bene ciò che finisce bene!


Però...però...
non si fa!
Non si gioca con i cavi volanti mentre l'ampli è acceso, è una cosa sbagliata.
Non farlo più!

promesso!
il venditore mi ha risposto. compro una sola scheda e in omaggio mi da un lme49810 nuovo. forse ha capito che sono specializzato in botti...

francobast ha scritto:promesso!
il venditore mi ha risposto. compro una sola scheda e in omaggio mi da un lme49810 nuovo. forse ha capito che sono specializzato in botti...

Se il chip non è plastificato e il dissipatore in alluminio grezzo devi isolare il chip con la mica, se non l'hai gia fatto.

dalla foto del chip sembra che abbia una parte in metallo sul retro. non so dirti molto perche' mi erano arrivate assemblate. sembra ci sia solo la pasta che fuoriesce e sembra che il piccolo dissipatore (vedi foto) sia isolato. domani dovrei essere a casa da solo e ci metto le mani

francobast ha scritto:dalla foto del chip sembra che abbia una parte in metallo sul retro. non so dirti molto perche' mi erano arrivate assemblate. sembra ci sia solo la pasta che fuoriesce e sembra che il piccolo dissipatore (vedi foto) sia isolato. domani dovrei essere a casa da solo e ci metto le mani

Dove l'hai preso? Su ebay?

si. dalla cina con furore

http://stores.ebay.it/zoetsang?_trksid=p4340.l2563

francobast ha scritto:http://stores.ebay.it/zoetsang?_trksid=p4340.l2563

Bella bestia, un po difficile da posizionare, anche il suo probabile progettista (il nostro amico Cristi) mette in guardia da possibili ground loop.

"The input signal path should pass thru a volume potentiometer, to be able to adjust the output power, and volume to the desired value. The signal cables and connectors should be very good quality, shielded, and with shield connected to Signal GND in a single point, avoiding Ground loops which will drastically decrease performances, increase noise, and make the amplifier unstable, allowing high-frequency oscillations to occur and possible damage the amplifier if measures are not taken to avoid this. The input signal cables should be very short, and routed far from the mains transformer or the output section or output wires to avoid interferences which will lead to noise and instability."

http://connexelectronic.com/product_info.php/products_id/78?osCsid=3hjh6ju3col8su66mdb7bm6j14


Ps Se il dissipatore non è verniciato è in contatto elettrico con i chip di potenza e potrebbe aver causato il corto toccando il cavo di massa, dico potrebbe perchè non so con quale piedino è in contatto la carcassa del chip.

ciao dan. grazie per gli avvisi di cristi. dimmi se sbaglio: quando andro' a montare le prese rca dovro' connettere le 2 masse assieme e ne portero' una a una scheda e una all' altra?
ho controllato con il tester e il piccolo dissipatore non risulta connesso con nessun piedino del chip. sicuramente c'e' la mica come avevi detto ma come tommaso vlevo vederla. hai idea di che metodo bisogna usare per staccare il chip? sembra incollato.
grazie

francobast ha scritto:ciao dan. grazie per gli avvisi di cristi. dimmi se sbaglio: quando andro' a montare le prese rca dovro' connettere le 2 masse assieme e ne portero' una a una scheda e una all' altra?
ho controllato con il tester e il piccolo dissipatore non risulta connesso con nessun piedino del chip. sicuramente c'e' la mica come avevi detto ma come tommaso vlevo vederla. hai idea di che metodo bisogna usare per staccare il chip? sembra incollato.
grazie

Piccolo? Io pensavo a quello dei mosfet quello grosso, dovresti farcelo vedere così al buio ti faccio solo perdere tempo, per quanto riguarda il montaggio devi cercare di non allargare le masse e non creare spire chiuse.

sul primo post che ho messo c'è una (pessima) foto. all'inizio della sched c'è un condensatore grande rosso e aidosso c'è il dissipatore del chip

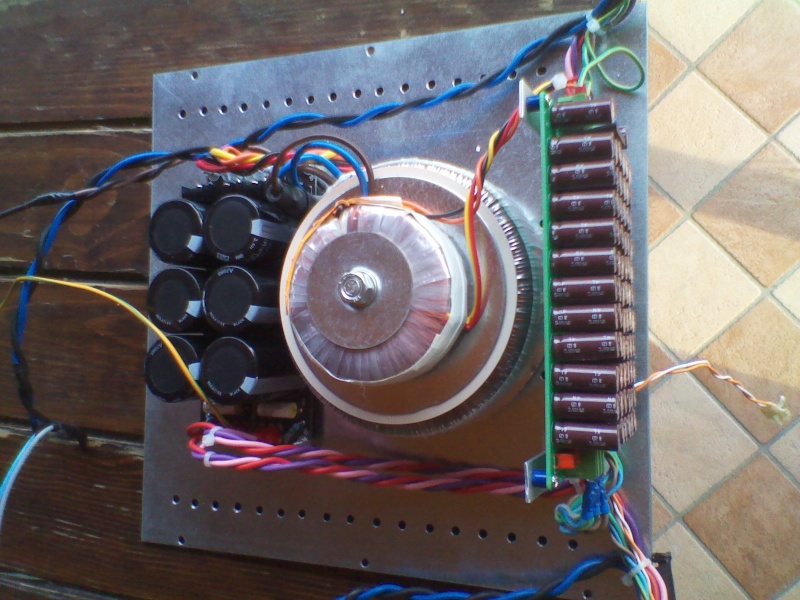

ecco un paio difoto:

rispondo a valvolas:
si le masse di senale delle due sorgenti con le quali ho fatto le prove sono connesse.
i cavi che ho usato sono schermati. (gli rca da elettrico erano dell' amico con problem simili ai miei)

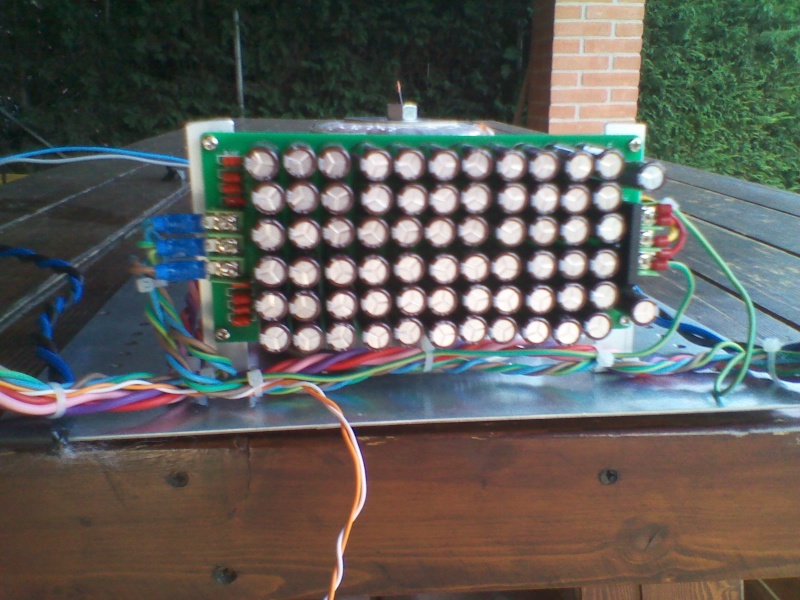

altre foto:

le due schede vanno montate ai lati (i dissipatori grandi vanno a formare i finchi dell' ampli).
sull' ultima foto vedi il connetore "di potenza": le due tensioni duali, l' uscita per la cassa, ac per il comando del rele' e tre gnd che sono connesse assieme e in comune con la massa del segnale che si trova sul piccolo connettore sul lato opposto della scheda.
i connetori degli ingressi andranno a finire vicino alla parte posteriore dell' ampli (per fare il percorso piu' breve) ma uno a destra e uno a sinistra.
altri chiarimenti?
