Gainclone Magic: costruzione test e verifiche.

Da MaurArte Mar Feb 03, 2009 8:24 pm

Questo unico post comprenderà tutte le fasi di costruzione del Gainclone Magic
Inizierò a scrivere tra un paio di giorni appena verificato che tutto sia rispondente alle aspettative.
L'amplificatore rimarrà acceso per 24 ore con carico di 8 Ohm resistivo in uscita e segnale sweep 20/20.000 in ingresso.
Se tutto rimarrà stabile e funzionante inizieranno le prove d'ascolto e le eventuali modifiche atte a migliorare il rendimento.
Visto il peso dei trasformatori ho appena ordinato ad una officina che produce infissi un listello in alluminio a L per irrobustire il pannello inferiore che sopporta il carico(tende a flettersi). A questo pannello saranno poi fissate le schede con i chip
Stay tuned!

Da nd1967 Mar Feb 03, 2009 9:59 pm

Mode MODERATORE ON

Come anticipato in questo tread potrà scrivere solo Maurarte.
Tutti i messaggi di commento o eventuali domande potranno essere inserite nel tread

http://t-class.niceboard.org/autocostruzione-f31/commenti-e-domande-al-gianclone-magic-t1812.htm

Mode MODERATORE OFF

Da MaurArte Mar Mar 31, 2009 10:21 am

Ecco il Magic in versione definitiva, dopo l'irrobustimento:

Gainclone Magic: costruzione test e verifiche. Gaincl11

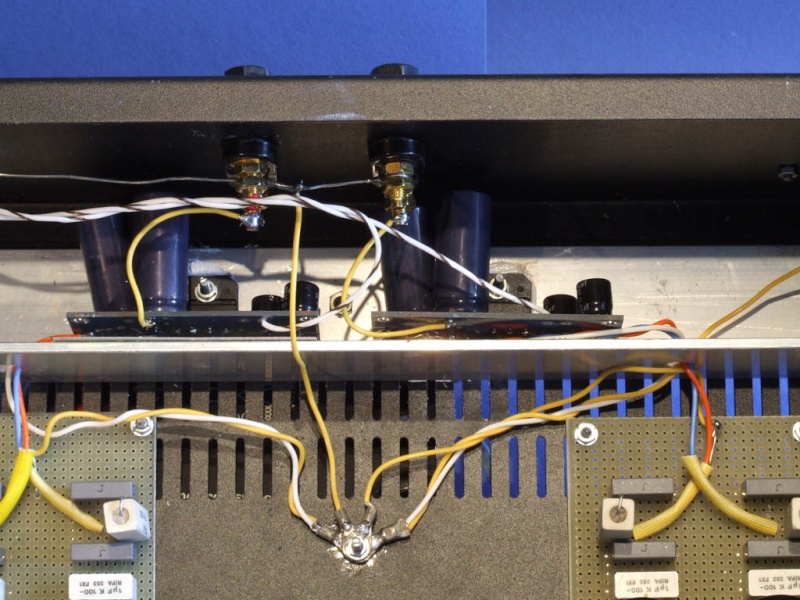

Particoleare in cui viene messo in evidenza la vicinanza dei connettori di uscita ai chips

Gainclone Magic: costruzione test e verifiche. Gaincl10

Gainclone Magic: costruzione test e verifiche. Gaincl10

La barra è di alluminio da 3mm ,piegata ad L .
I chip sono stati connessi alla barra con pasta termoconduttiva che è fondamentale per il corretto accoppiamento termico.
La pasta è stata applicata per tutta la lunghezza della barra al contenitore metallico.

Alimentazione:

Come connettere i trasformatori:

Blu/Verde primario alla 220Vac
Uscite 2/5 secondario 24V.

Schema e componenti:
Gainclone Magic: costruzione test e verifiche. Alimen12
