V-meter fermo

Da Zimbo Ven 31 Dic 2021 - 11:21

Buongiorno a tutti avrei bisogno di un aiuto
Posseggo un mixer Akai mm-62 , al di là che è bellissimo ma per me ha un enorme valore affettivo, lo posseggo dai primi anni 80 ...dopo il matrimonio l avevo dato per perso e invece è rispuntato in cantina da mia madre (quando l'ho ritrovato le lacrime vere)
Funziona ancora perfettamente ..ma un v-meter non si muove..o meglio se lo picchietto con un dito parte, ma poi si riferma.
Qualche anima pia mi puoi iutare?
Grazie
GM

Da valterneri Ven 31 Dic 2021 - 11:51

Zimbo ha scritto:... un v-meter non si muove, o meglio, se lo picchietto con un dito parte, ma poi si riferma ...

Troppo poche informazioni!

Sembrerebbe una difficoltà meccanica, potrebbe essersi un po' inceppato o essere fuori asse,
se è fuori asse sarà difficile ripararlo, se è un po' inceppato pian piano potrebbe rifunzionare,
se è il destro prova a commutare ripetutamente il "battery check"

Potrebbe anche essere un contatto interrotto,
in quel caso occorre aprirlo e ispezionare il circuito e lui con cura e delicatezza.

E' improbabile un vero guasto elettronico (transistori diodi e condensatori)
perché quando questi si guastano a picchiettarli non resuscitano.

Ma quando lo picchietti e riparte ...
semplicemente si muove o per un poco si muove a suon di musica?
Sono due cose notevolmente differenti.

Da Zimbo Ven 31 Dic 2021 - 12:12

Grazie 8nfinite...allora naturalmente è il sinistro. Non quello che fa il check della batteria.
No no quando picchietto in maniera ripetuta va a ritmo ..non è un movimento dovuto allo scuotimento del dito

Da valterneri Ven 31 Dic 2021 - 12:25

Bene, è meglio così.

L'ago preleva il segnale dal piccolo circuito amplificatore cuffia,
se usi una cuffia, il suono c'è sempre in entrambi i canali o va e viene picchiettandolo?

Da Zimbo Ven 31 Dic 2021 - 12:27

No no ..il segnale è perfetto ..da tutti e due i canali

Da valterneri Ven 31 Dic 2021 - 12:39

Zimbo ha scritto:No no ..il segnale è perfetto ..da tutti e due i canali

ma anche ascoltandolo in cuffia?
L'uscita cuffia è gestita da un circuito indipendente dall'uscita linea,
e questo circuito pilota anche gli aghi.

Da Zimbo Ven 31 Dic 2021 - 12:42

Mammamia quante ne sai!!! Già sento che sei il mio guru!!

...assolutamente sì anche in cuffia sento bene...ma lo possiedi anche tu?

Da valterneri Ven 31 Dic 2021 - 13:12

Zimbo ha scritto:...ma lo possiedi anche tu? ...

No, ma lo ricordo bene,
l'ultima volta che l'ho visto/smontato saranno quarant'anni fa.

Se apri il coperchio superiore (togliendo tutte le manopole, ma non ricordo svitando dove)
vicino allo slider master vedrai due trasformatorini, e vicino a questi due trimmer,
è probabile che quello di sinistra abbia perso il contatto, prova a ruotarlo di un millimetro a destra e sinistra
(e poi rimettilo dov'era)
Se non succede nulla prova a toccare nella zona e nei fili degli aghi con una bacchetta di legno
per sollecitare e scoprire dove il contatto va e viene. Potrebbe anche essere una saldatura incrinata.

Quando sviti nota bene il tipo di vite per rimetterla dov'era (se alcune sono differenti)

Da Zimbo Ven 31 Dic 2021 - 15:10

Dove?

Da Zimbo Ven 31 Dic 2021 - 15:12

https://i.servimg.com/u/f97/20/39/57/72/img_2012.jpg

Da valterneri Ven 31 Dic 2021 - 15:19

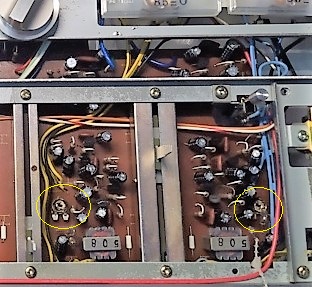

questi cerchiati sono i due trimmer di regolazione degli aghi,
purtroppo sono di un tipo che difficilmente perde il contatto,
ma prova a ruotarli destra-sinistra di un millimetro e vedi se il segnale torna

poi tocca un po' ogni componente intorno (con una bacchetta di legno)
e anche i fili che portano il segnale agli aghi

Da Zimbo Ven 31 Dic 2021 - 15:29

Bene grazie...dopo provo , comunque è come dici tu uno dei due cavi gialli che servono il vu. Arriva sotto allo alla presa della cuffia

Da Zimbo Ven 31 Dic 2021 - 19:58

Eh nulla provato ...non si muove...potrei provare a invertirli ?

Da valterneri Sab 1 Gen 2022 - 0:52

Zimbo ha scritto:... potrei provare a invertirli?

No, non dissaldare nulla, è possibile una prova più semplice, domani te la descrivo con una foto,
nel frattempo, potresti fare una foto più definita di questa zona?

Da quizface Sab 1 Gen 2022 - 2:42

Intanto che aspetti l'aiuto di @valterneri , scaricati il manuale di servizio
hfe_akai_mm-62_service_en.pdf

Da Zimbo Sab 1 Gen 2022 - 5:43

valterneri ha scritto:
Zimbo ha scritto:... potrei provare a invertirli?
No, non dissaldare nulla, è possibile una prova più semplice, domani te la descrivo con una foto,
nel frattempo, potresti fare una foto più definita di questa zona?

Certo

Da valterneri Sab 1 Gen 2022 - 10:24

Hai un tester? (anche economico)
se si, mi dici che modello è?
oppure, mi fai la foto del frontale per vedere che portate ha?

Da Zimbo Sab 1 Gen 2022 - 11:11

valterneri ha scritto:Hai un tester? (anche economico)
se si, mi dici che modello è?
oppure, mi fai la foto del frontale per vedere che portate ha?

Si ma non riesco ad allegare foto

Da Zimbo Sab 1 Gen 2022 - 11:13

Da Zimbo Sab 1 Gen 2022 - 11:20

Da Zimbo Sab 1 Gen 2022 - 11:25

Da valterneri Sab 1 Gen 2022 - 14:34

Bene,

a mixer spento metti il tester su Ohm (omega) 2000 e misura l'ago buono, il destro:
puntale nero sul filo azzurro/nero
puntale rosso sul filo azzurro
misurerai circa 1100 e vedrai l'ago muoversi di mezzo centimetro,
metti su Ohm 200 e ripeti la misura,
vedrai l'ago muoversi velocemente a fondo scala

rimetti il tester su Ohm 2000 e misura l'ago sinistro,
puntale nero sul filo giallo/nero
puntale rosso sul filo giallo
ci sono gli Ohm di prima? si muove l'ago di mezzo centimetro?
poi metti su Ohm 200 e guarda cosa fa,
si muove l'ago fino a fondo scala?

Da Zimbo Sab 1 Gen 2022 - 14:56

Il sinistro completamente morto

Da Zimbo Sab 1 Gen 2022 - 14:58

Comunque a occhio e croce il sinistro ruotandolo velocemente con la mano si muove bene quindi non è inceppato..probabilmente è l avvolgimento

Da valterneri Sab 1 Gen 2022 - 16:47

Zimbo ha scritto:Il sinistro completamente morto

cioè, né misura Ohm né si muove?

Fai quest'altra prova:
fai funzionare correttamente il mixer inviando musica e ascoltandola in perfetto stereo,
i canali quindi suoneranno, ma solo l'ago destro indicherà qualcosa,

ora stacca in entrata lo spinotto del canale destro e invia musica solo sul canale sinistro,
il sinistro quindi suonerà ma il suo ago starà fermo

prepara il tester su DCA 200m

contatta (a mixer funzionante) il filo giallo col filo azzurro
(puntale nero sul giallo, puntale rosso sull'azzurro)

l'ago destro inizierà a muoversi mentre il sinistro continuerà a rimanere fermo,
è così?
