marantz cd-56 con tda1541 NOS

Da daniele Lun 9 Nov 2009 - 2:28

ciao a tutti,
stavo pensando...visto che sul mio vecchio CDP marantz modificato NOS ho degli operazionali ne5532...perchè non montarci un paio di trasformatorini? anche già i monacor..
Chiedo a voi... col tda1541 si può fare? andrebber bene 1:1?
questo sito polacco lo ha sbudellato per bene
http://images.google.it/imgres?imgurl=http://obrazki.elektroda.net/78_1243721992.jpg&imgrefurl=http://www.elektroda.pl/rtvforum/topic1327101.html&usg=__bZ83qWcvGZhCGMqAqci-UcyN7dw=&h=1224&w=1632&sz=431&hl=it&start=7&um=1&tbnid=fd7ooxI3tQYzTM:&tbnh=113&tbnw=150&prev=/images%3Fq%3Dmarantz%2Bcd-56%26hl%3Dit%26sa%3DN%26um%3D1

la scheda è la classica marantz-philips.. Spero di trovare i condensatori o le resistenze da cui prendere il segnale
dal forum http://www.elektroda.pl/rtvforum/topic1327101.html
questa è la mia scheda
marantz cd-56 con tda1541 NOS Img_3611

dal sito di lampizator invece
http://www.lampizator.eu/LAMPIZATOR/TDA1541%20corner/TDA1541.html
è quella che lui descrive
Grundig 9000 with standard Philips PCB and the A chip.

grazie a tutti marantz cd-56 con tda1541 NOS 52_12411

Da shantim Lun 9 Nov 2009 - 3:34

scondo me si può di sicuro.. (su diy audio qualcuno ha il 1541 trasformizzato..) ed è anche un ottima idea
1541 nos + trafi = Dribbling

aspetta Piero che ti calcoli solo la cella di adattamento (di solito due resistenze..)

oltre ad essere 1:1 e bene che siano circa sui 600 ohm di impedenza (relativamente a ciascun ramo)

Monacor penso vadano bene.. altrimenti se vuoi spendere un po' di più.. lundhall, utc...

Da daniele Mar 10 Nov 2009 - 14:54

Ciao Shantim, grazie.
si diciamo che per i 600Ω ci sto..

Forse il segnale lo posso prendere da quei due condensatori con la resistenza in mezzo,nella prima foto col TDA1541 in alto a destra.
che poi sarebbero, nella seconda foto, i condensatori dietro alle resistenze 91 e 92?

Da shantim Mar 10 Nov 2009 - 17:50

daniele ha scritto:Ciao Shantim, grazie.
si diciamo che per i 600Ω ci sto..

Forse il segnale lo posso prendere da quei due condensatori con la resistenza in mezzo,nella prima foto col TDA1541 in alto a destra.
che poi sarebbero, nella seconda foto, i condensatori dietro alle resistenze 91 e 92?

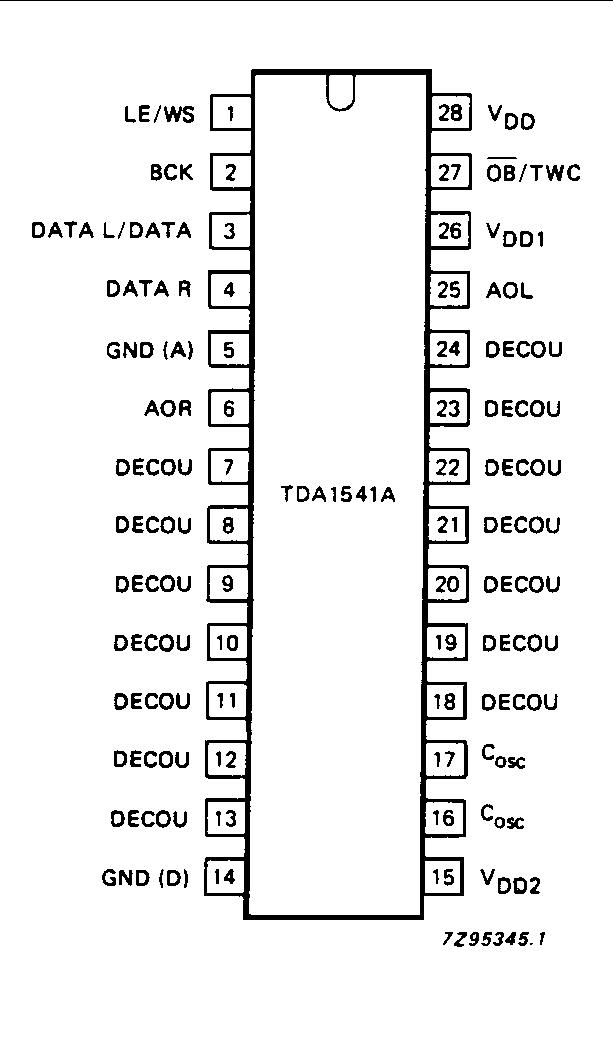

Non so dovrei vedere la pcb di sotto.. trova i piedini 6 e 25 aiutandoti con l'immagine sotto, segui dove va la pista e preleva il segnale dove ti è più comodo (ad esempio dove incontrano il primo componente)
I piedini 6 e 25 rapprsentano il polo positivo dei due canali, la terra la puoi trovare dopo la battreia di condensatori di fianco al chip.. non li vedo.. penso siano sull'altro lato..
[img] marantz cd-56 con tda1541 NOS Immagi10

[/img]

Da daniele Mar 10 Nov 2009 - 18:09

grazie Shantimm (sei finito a 101 con l'apprezzamento, complimenti)
volevo evitare di smontare la board perchè i cavetti ceh portano la corrente al display sono sottili come capelli e proni alla distruzione data l'età Smile

cercherò intanto qualche altra foto..
Grazie ancora,
ciao!! Very Happy

Da piero7 Mar 10 Nov 2009 - 18:36

Io lo useri come meccanica piuttosto, tanto il dac prima o poi lo ricevi, e se prendi gli UTC o i LL1690 non credo che avrai voglia di cambiarlo così presto...

Da daniele Mar 10 Nov 2009 - 18:47

il fatto Piè è che come meccanica oramai uso quasi sempre il computer coi FLAC...
Il dac cinese vorrei rivenderlo per finanziarmi gli UTC magari per il wolfson...
Praticamente ho 3 Dac, e un paio di altoparlanti che sono di MERXA..qualcosa non va..devo ricalibrare un pò...
Shocked

Da shantim Mar 10 Nov 2009 - 20:40

Sulle immagini del link che avevi postato c'era anche il retro..
i due punti verdi sono i poli positivi la terra e segnata in nero. Se prelevi il segnale da quei punti verdi e bene interrompere lo stadio di uscita originale (ad esempio dopo i due punti verdi tagli il filo di collegamento)
buon tweak!
Se decidi di fare il tweak fai controllare anche da Piero per sicurezza.. che se per caso ho sbagliato a seguire una pista non voglio essere il responsabile dell'lettoricidio!! Laughing

Oppure prendi un tester e lo colleghi al piedino 6 e poi 25 verificando la continuità con i due punti segnati in verde!
[img] marantz cd-56 con tda1541 NOS Tda15410

[/img]

Da piero7 Mar 10 Nov 2009 - 21:20

daniele ha scritto:il fatto Piè è che come meccanica oramai uso quasi sempre il computer coi FLAC...
Il dac cinese vorrei rivenderlo per finanziarmi gli UTC magari per il wolfson...
Praticamente ho 3 Dac, e un paio di altoparlanti che sono di MERXA..qualcosa non va..devo ricalibrare un pò...

ma gli utc costano 60 euro o poco più danié

Da shantim Mer 11 Nov 2009 - 0:52

Ma che dac hai preso? ma lo vuoi rivendere.. è non ti è ancora arrivato? Shocked

..va bhe che siamo audiomatti.. Laughing

scherzo eh Very Happy

ne ho fatte anch'io di ste cose..

Da daniele Mer 11 Nov 2009 - 16:48

ciao Shantim..
il dac è quello di gigawork e di piero, il maxi lampucerone 24/192 con oversampling selezionabile..
Dovrebbe arrivare la settimana prossima; lo rivenderò subito..mi è costato 130 euri e quasi 5 mesi di attesa..con tutto il rispetto per le mie idee.. Laughing

ma mi hanno fatto passare la voglia!!

ciao

Da piero7 Mer 11 Nov 2009 - 17:54

daniele ha scritto:ciao Shantim..
il dac è quello di gigawork e di piero, il maxi lampucerone 24/192 con oversampling selezionabile..
Dovrebbe arrivare la settimana prossima; lo rivenderò subito..mi è costato 130 euri e quasi 5 mesi di attesa..con tutto il rispetto per le mie idee.. ma mi hanno fatto passare la voglia!!

ciao

daniè, chi la dura la vince e la pazienza è la virtù dei forti... monta due UTC e vedi che non te lo vendi più Smile
