Re: Behringer SRC2496

Da Marlenio Lun 23 Nov 2009 - 22:19

75 sull'RCA, 110 sull'XLR. La Squeeze non funziona su nessuno dei due se tolgo i trasformatori.

Da Vincenzo Lun 23 Nov 2009 - 22:21

Marlenio ha scritto:75 sull'RCA, 110 sull'XLR. La Squeeze non funziona su nessuno dei due se tolgo i trasformatori.

Che strano... Mmm

Sul mio sono ancora senza tu. Provo a mettere un carico in uscita da 6000 ohm circa e faccio delle prove con varie sorgenti. Ti farò sapere Shocked

Da Marlenio Lun 23 Nov 2009 - 22:24

Ti ringrazio. A me comunque a breve ne arriva un altro per ulteriori test. In ogni caso, con il bypass degli Opamp suona in maniera eccellente.

Da Vincenzo Lun 23 Nov 2009 - 22:33

Marlenio ha scritto:Ti ringrazio. A me comunque a breve ne arriva un altro per ulteriori test. In ogni caso, con il bypass degli Opamp suona in maniera eccellente.

Spero ti arrivi la versione con i componenti montati sul lato superiore della scheda: è molto più semplice da modificare... Hoping

La gamma media IMHO con i trasformatori è fantastica in questo DAC! che delicatezza...
Dribbling

Da Marlenio Lun 23 Nov 2009 - 22:35

Ma anche con resistenza e condensatore suona meravigliosamente. Ieri ho dato ad un mio amico il suo modificato, e ancora mi sta ringraziando... e non è un tipo dai gusti facili, considerato che ha un impianto di livello molto elevato. Smile

Da Vincenzo Lun 23 Nov 2009 - 22:57

Marlenio ha scritto:Ma anche con resistenza e condensatore suona meravigliosamente. Ieri ho dato ad un mio amico il suo modificato, e ancora mi sta ringraziando... e non è un tipo dai gusti facili, considerato che ha un impianto di livello molto elevato.

Hai usato anche tu solo le uscite L+ e R+ + il gnd di scheda?
Se trovo un paio di cap da 6,8uF, faccio una prova "volante" Wink

Da Marlenio Lun 23 Nov 2009 - 22:59

Esatto. L+ e R+ dal DAC, più ground della scheda.

Da Vincenzo Lun 23 Nov 2009 - 23:08

Marlenio ha scritto:Esatto. L+ e R+ dal DAC, più ground della scheda.

Domani recupero due MKT e provo. Il resto l'ho tutto in casa...
Grazie,
v

Da Marlenio Mar 24 Nov 2009 - 9:37

Il test fallo mantenendo collegate due sorgenti contemporaneamente sulle due coassiali.

Da Marlenio Ven 27 Nov 2009 - 12:45

C'è stata qualche novità? Hai potuto fare il test?

Da Vincenzo Ven 27 Nov 2009 - 13:49

Lunedì prenderò i cap da 6,8. Ti farò sapere... Smile

Da Marlenio Ven 27 Nov 2009 - 14:05

Io domani invece ne devo modificare un'altro: la modifica piace molto. Smile

Da LSR Dom 29 Nov 2009 - 17:43

LSR ha scritto:Oggi ho finito l'uscita con i condensatori, ho interrotto le sole piste L+ e R+ dopo R43 e prelevato il segnale prima di R43. Tutto bene tranne il VU meter.
Con sorgente collegata ma senza segnale in ingresso al SRC ho tutti i led verdi accesi fissi, appena arriva il segnale dalla sorgente i led verdi rimangono accesi fissi ed i soli led arancio e rossi fanno da meter.

Risolto, VU Meter e cuffie tornate a funzionare come da stock.

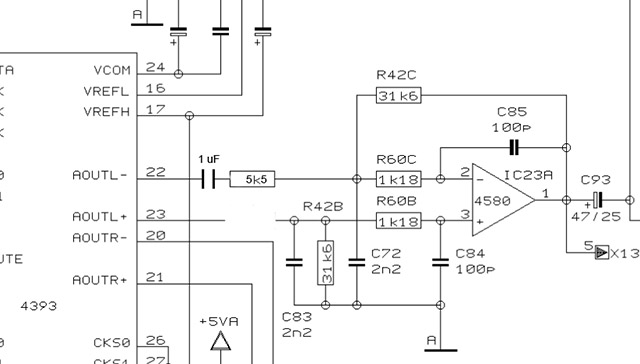

Ho fatto cosi': sostituita in blocco quadri-resistenza R43A/B/C/D per avere piu' spazio, al suo posto ho messo in serie 1uF MKP e 5.5Kohm, questo sia per L- che R-.
L+ e R+ vanno ai condesatori come da modifica "del francese", il filtro passa basso per queste uscite e' a circa 50KHz.

Behringer SRC2496 - Pagina 5 Untitl10

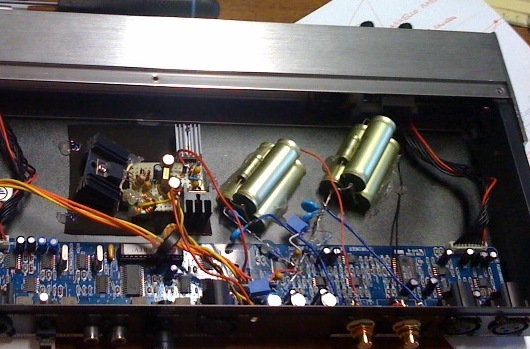

1uF MKP blocca la DC in uscita al DAC, 5.5K mantiene l'ampiezza originale del segnale all'uscita di IC23A, insieme settano il filtro passa alto a circa 29Hz (penso sufficenti per le cuffie).
Difatti il problema che avevo prima (led verdi accesi fissi) era dovuta alla DC (2.4V) presente alle uscite sfasate (-) del DAC. 5.5K sono indispensabili per mantere corretta la visualizzazione del VU meter, altri valori di resistenza porterebbero ad un' attenuazione o troppa amplificazione del segnale dopo IC23A con conseguenza di scarso o eccessivo utilizzo dei LED del meter.

Behringer SRC2496 - Pagina 5 Photo10

Da kereos Dom 29 Nov 2009 - 18:35

Marlenio ha scritto:Ma anche con resistenza e condensatore suona meravigliosamente. Ieri ho dato ad un mio amico il suo modificato, e ancora mi sta ringraziando... e non è un tipo dai gusti facili, considerato che ha un impianto di livello molto elevato.

Oh bello

non mi ero accorto che ti eri iscritto anche tu.. prima o poi ci dobbiamo incontrare che lo vorrei sentire anche io il tuo DAC.. Senti l'amico e' quello comune? Il mio di dac quando l'ha ascoltato l'ha smontato Sad

ciaooo

Da Marlenio Dom 29 Nov 2009 - 19:07

No, è un altro, anche lui valvolista scatenato. Smile

L'SRC2496 modificato ieri sta cantando da ieri sera. Ormai lo modifico in tempi record. Smile

Da Vincenzo Mer 2 Dic 2009 - 23:00

Arrivati i cap da 6,8. Domani proveò lo stadio passivo Cool

Da Marlenio Gio 3 Dic 2009 - 0:57

Ottimo, sono curioso di sapere cosa succede. Io ho modificato un altro SRC2496, trasformando anche l'ingresso XLR digitale in RCA 75 Ohm, lasciando i trasformatori di uscita. In questo modo, non ci sono problemi e tutto funziona perfettamente anche con la Squeezebox. Smile

Da Vincenzo Dom 6 Dic 2009 - 17:12

Risultati:

1) Suona divinamente Dribbling

2) Ho dovuto rimettere il trafo Sad

Ergo, sul sito di Fikus le info riguardo i trasformatori sono sbagliate... Temo che quella modifica funzioni solo entrando dopo il mutiplex.

Bedda matri come suona!!! Happy shock

Per la cronaca, ho usato per i due cap più piccoli due Wima MKP, come res due Tyco a strato e in uscita due Epcos MKT

Da Marlenio Dom 6 Dic 2009 - 17:24

Ma quindi bypassando i trasformatori gli ingressi digitali danno anche a te problemi?

Da Vincenzo Dom 6 Dic 2009 - 17:32

Marlenio ha scritto:Ma quindi bypassando i trasformatori gli ingressi digitali danno anche a te problemi?

Col dvd non sincronizza, col cambridge non ho provato...
Mi sa che, visto il basso costo di queste modifiche, mi comprerò il DCX2496 come cross!

Da Marlenio Dom 6 Dic 2009 - 17:35

OK, quindi hai avuto il mio stesso problema. Sull'ultimo SRC che ho modificato infatti la modifica con il bypass dei trasfotmatori sugli ingressi digitali non la ho neanche considerata.
Che suoni splendidamente dopo le modifiche è verissimo: va come DAC dal costo molto superiore. Smile

Da Vincenzo Dom 6 Dic 2009 - 17:42

Visto che fare comparativi "a memoria" non ha senso, sarebbe interessante confrontare questa configurazione (usando componenti di qualità) con quella a trasformatori...

Da LSR Dom 3 Gen 2010 - 18:18

Ne ho modificato un' altro con l'uscita solita a condensatori. Su L+ mi trovo un rumore di 3KHz 80mVpp a forma triangolare Mmm

Qualcuno a qualche idea? Saldatura... chip andato... alimentazione ???

Da Marlenio Mar 16 Feb 2010 - 11:40

Arrivati i nuovi condensatori "audiofili" Monacor 5% da 6.8 mF: stasera li monto e vedo cosa cambia. Smile

Inoltre ho eliminato tutte le connessioni molex che avevo messo per semplificare lo "smontaggio" del circuito posteriore, sostituendoli con cablaggi saldati (molto più corti). Alla fine quindi, rimane solo 1 molex sulla basetta preforata che ospita il nuovo stadio di uscita analogico dopo le uscite del DAC.

Da Marlenio Ven 19 Feb 2010 - 10:29

Ho fatto "girare" l'SRC2496 per una 40ina di ore per dare modo ai nuovi condensatori di fare un poco di "burn in". Per fare dei test comparativi, ho preparato una nuova basetta per l'uscita analogica con i Monacor, in modo da poterli confrontare con gli altri condensatori che avevo usato. Il test è stato fatto con un mio amico che sostituiva le basette senza che io sapessi quale delle due suonava in quel momento.
Bene, i Monacor hanno una migliore resa delle basse frequenze -più profonde e definite- insieme ad una eccellente resa sui medio alti ed alti. Considerato quanto li ho pagati su eBay (3 euro l'uno), devo dire che sono sicuramente una scelta ottimale. Very Happy
