Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Ho atteso questo giorno, come dal titolo, per aprire questo nuovo T, un pò per buon auspicio, in quanto quello che mi accingo a fare sarà molto impegnativo, e lungo.
Dopo tantissime letture in merito alle elettroniche in classe "A", le varie esperienze degli ultimi anni, mi sono deciso ad intraprendere la costruzione di questo magnifico, amplificatore, le cui qualità e caratteristiche risultano essere un eccellente compromesso tra : qualità-potenza-efficenza-versatilità.
In primis voglio ringraziare tutti gli amici che sono già al corrente della mia nuova iniziativa e che grazie a questo progetto ho potuto contattare e conoscere telefonicamente, spero presto di persona:
Per primo il nostro fortissimo, simpaticissimo, preparatissimo e pazientissimo amico del forum ING.ANDREA, che qui su va con il nome di X84ANDREA, il quale oltre a darmi le giuste dritte, per cominciare, mi ha venduto, veramente a prezzi modicissimi, la maggior parte dei componenti per dar vita al progetto, componenti del suo ALEPH2 A LIQUIDO.
Anche l'amico Wasky mi ha dato un bell'incoraggiamento a cominciare.
Saluto anche un prezioso amico, che purtroppo qui su non bazzica più, persona squisita, e preparatissima, con il quale telefonicamente ci stiamo confrontanto su moltissime scelte e cose da mettere nell'ampli, nonchè mio conterraneo che qui su scriveva con il nome di PIERO7.
Oltremodo ringrazio Biagio, Hall e NiKo, per i loro graditissimi incoraggiamenti.
Ad ogni buon conto, visto che su questo ampli sembra che c'è di tutto, si è vero, ma da una parte ci trovi la pcb, dall'altra lo schema, dall'altra ancora qualcosa d'altro, cercherò e CHIEDO GIA' DA ORA UNA MANO A TUTTI VOI, di creare un post degno di questo nome, che abbia un filo logico e sia utilizzabile e fruibile da tutti e sopratutto in LINGUA ITALIANA.
La mia realizzazione anzi le mie, saranno 2 dual mono ben distinti e separati, racchiusi in due case separati, la cui estetica frontale e posteriore, è allo studio (quasi ultimato)del mio amico Maurizio che qui ringrazio, designer, serigrafico, creatore di marchi, nomi e molto altro.
Pubblicherò le foto di ogni componente descritto e spero passo passo della realizzazione.
Farò del mio meglio, ve lo prometto.
PARTE 1°
ALIMENTAZIONE I DATI DI TARGA DEI 2:
LO SCHEMA prelevato dal sito che vende anche le pcb (che non comprerò costo eccessivo e pcb dei finali non utilizzabili nella mia configurazione dei dissipatori)
e qui: http://www.kk-pcb.com/index.html
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Alimen12](https://i.servimg.com/u/f49/15/79/86/51/alimen12.gif)
I trasformatori li comprerò più in la dall'amico Andrea,
N.2 TRASFORMATORI TOROIDALI DA 1500W 35V-0-35V -diametro esterno 18 cm, altezza 10 cm peso 11kg.
Condensatori aquistati dall'amico Andrea
N.6 CONDENSATORI (per ogni finale- in tot.12) da 69.000mf CAD. SPRAGUE
In procinto di arrivo
N.6 CONDENSATORI (per ogni finale- in tot.12) da 22.000mf ROHS

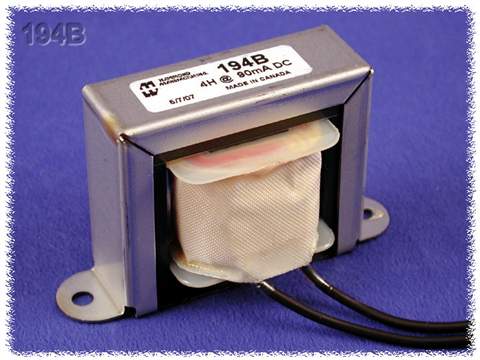

N.2 INDUTTANZE (per ogni finale- in tot.4) da 2,5 mh 10A HAMMOND
(MODELLO 159ZL immagine solo indicativa)
prese qui
http://www.shop.audiokit.it/OsWay/product_info.php?products_id=174392
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia 194b11](https://i.servimg.com/u/f49/15/79/86/51/194b11.jpg)
(le setesse usate da Piero nel suo Ampli classe A)Ho tentato di farle realizzare da un'artigiano, venivano enormi e da 12kg l'una, costo richiesto 80 euro cad.un'assurdità.
N.2. moduli SOFT-START.
Questi finali avranno un pochino gli occhi a mandorla, ma noi non siamo razzisti per cui viva la multi-etnicità
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Soft_s10](https://i.servimg.com/u/f49/15/79/86/51/soft_s10.jpg)
prese qui
http://www.ebay.it/itm/Assembled-Soft-Starter-Start-up-For-Power-Amplifier-W-Thermal-Dectector-Protect-/120817318622?pt=LH_DefaultDomain_0&hash=item1c2145fade
Già in possesso
N.2 FILTRI DI RETE (per ogni finale- in tot.2)
N.4 CONDENSATORI (per ogni finale- in tot.
4,7mf 400v mkp
N.20 CONDENSATORI (per ogni finale-in tot.40) 1 mf carta olio 600v da utilizzare su ogni condensatore(quelli grossi) e sui diodi ultrafast
N.8 DIODI ULTRAFAST (per ogni finale-in tot.18)
-BARRE DI RAME 2CM X O,5 CM(SPESSORE)
In procinto di scelta cavo alimentazione.
Lay-out on the air, solo i diodi saranno ospitati su pcb.
Questo un pò quello che dovrebbe venire come alimentazione:
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Aleph213](https://i.servimg.com/u/f49/15/79/86/51/aleph213.jpg)
PARTE 2°
CIRCUITO DEL FINALE
Sempre l'amico Andrea mi ha fornito le sue PCB( che non utilizzerò anche come da lui consigliato), ma preleverò unicamente i componenti, che sono stati da lui tutti accuratamente selezionati.
Anche i 32 IRF244 li ho presi da Andrea, sono tutti super mecciati.
Lui ne aveva previsti 16 per ogni finale, 8 per in corrente, 8 in tensione, ma io ne utilizzerò probabilmente 12 come da progetto originale.
Il circuito del finale è stato prelevato del medesimo sito dello stadio di alimentazione
e qui: http://www.kk-pcb.com/index.html
LO SCHEMA ELETTRICO
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Circui11](https://i.servimg.com/u/f49/15/79/86/51/circui11.gif)
La realizzazione avverrà su PCB autocostruita e sarà divisa in due parti:
1) La PCB con i componenti per così dire pilota
-LAY OUT:
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Aleph210](https://i.servimg.com/u/f49/15/79/86/51/aleph210.gif)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Aleph10](https://i.servimg.com/u/f49/15/79/86/51/aleph10.jpg)
-PCB DA REALIZZARE
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Luigi_10](https://i.servimg.com/u/f49/15/79/86/51/luigi_10.jpg)
LAY-OUT
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Layout11](https://i.servimg.com/u/f49/15/79/86/51/layout11.jpg)
PIANO DI LAVORO PER FORI
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Piano_12](https://i.servimg.com/u/f49/15/79/86/51/piano_12.jpg)
La PCB dovrebbe presentarsi così a lavoro ultimato
(prima del bagno in acido)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Board-10](https://i.servimg.com/u/f49/15/79/86/51/board-10.jpg)
(dopo il bagno in acido)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Board-11](https://i.servimg.com/u/f49/15/79/86/51/board-11.jpg)
(con i componenti montati)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Finish10](https://i.servimg.com/u/f49/15/79/86/51/finish10.jpg)
PARTE 3°
LO STADIO DEI FINALI
Come detto in precedenza, nel mio assemblaggio farò uso di 4 PCB per ogni finale, su ogniuna monterò 3 finali per poi effettuare il collegamento tra le PCB

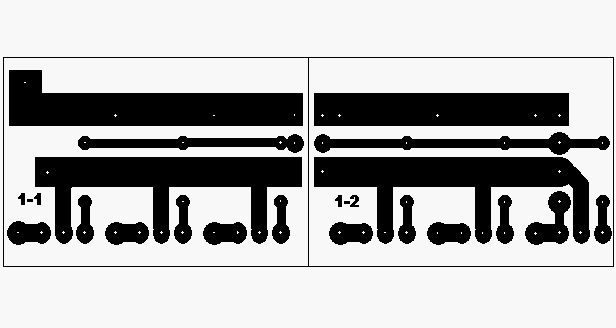

Le PCB saranno queste
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Aleph211](https://i.servimg.com/u/f49/15/79/86/51/aleph211.gif)
(prima del bagno in acido)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Output10](https://i.servimg.com/u/f49/15/79/86/51/output10.jpg)
(dopo il bagno in acido)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Output11](https://i.servimg.com/u/f49/15/79/86/51/output11.jpg)
(con i componenti montati)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Output12](https://i.servimg.com/u/f49/15/79/86/51/output12.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Output13](https://i.servimg.com/u/f49/15/79/86/51/output13.jpg)
PARTE 4°
ASSEMBLAGGIO E COLLEGAMENTI
Alla conclusione delle grandi manovre, il tutto dovrebbe essere collegato così, tenuto conto che inserirò lo sw, per utilizzare i finali in "BILANCIATI" e "NON BILANCIATI".
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia A2_wir10](https://i.servimg.com/u/f49/15/79/86/51/a2_wir10.jpg)
PARTE 5°
LISTA COMPONENTI
Come in ogni progetto che si rispetti, la lista dei componenti è essenziale per avere un dettaglio su cosa acquistare, e prezzi indicativi.
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Part_l10](https://i.servimg.com/u/f49/15/79/86/51/part_l10.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Part_l11](https://i.servimg.com/u/f49/15/79/86/51/part_l11.jpg)
PARTE 6°
LE FOTO DEI PREPARATIVI
Questa mattina mi sono svegliato con una certa sensazione di panico...
E' la mia testaccia che torna e ritorna su quest'avventura.
Ci sono mille cose da mette insieme, mille pensieri che vanno e tornano...indecisioni, ripensamenti, ecc.ecc.
Vedremo
Cominciamo a mettese su qualche foto...altrimenti il tutto sembra...bla..bla..bla..bla..
Il pacco arrivato da Andrea(perfetto imballo)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2012](https://i.servimg.com/u/f49/15/79/86/51/img_2012.jpg)

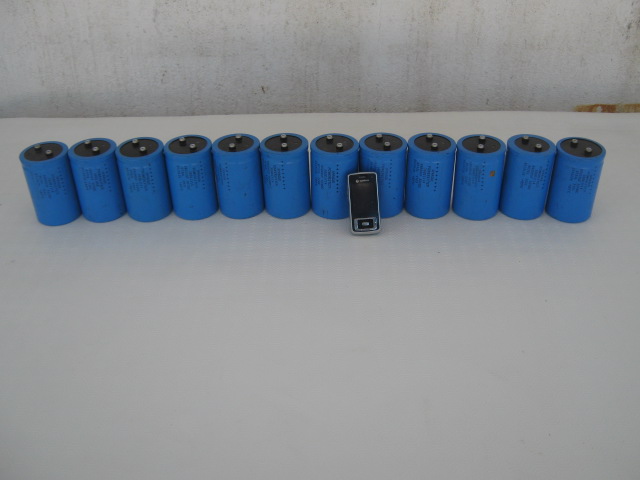

I condensatori PRINCIPALI DA 69.000mf
8CM DIAMETRO X 12CM ALTEZZA
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2013](https://i.servimg.com/u/f49/15/79/86/51/img_2013.jpg)
CON LE DUE SCHEDE(da dove preleverò solamente i componeneti già tutti selezionati)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2014](https://i.servimg.com/u/f49/15/79/86/51/img_2014.jpg)
L'INSIEME CON I FINALI MECCIATI ED ACCOPPIATI 8 PER VOLTA
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2017](https://i.servimg.com/u/f49/15/79/86/51/img_2017.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2018](https://i.servimg.com/u/f49/15/79/86/51/img_2018.jpg)
UN PÒ DI RAME (barra non forata 2mt)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2019](https://i.servimg.com/u/f49/15/79/86/51/img_2019.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2020](https://i.servimg.com/u/f49/15/79/86/51/img_2020.jpg)
LE DUE DASETTE RAMATE (SPESSORATE)DA DOVE REALIZZERO' LE PCB
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2021](https://i.servimg.com/u/f49/15/79/86/51/img_2021.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2022](https://i.servimg.com/u/f49/15/79/86/51/img_2022.jpg)
I FILTRI DI RETE
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2023](https://i.servimg.com/u/f49/15/79/86/51/img_2023.jpg)
I CONDENSATORI RIFA(AD ALTA TENSIONE DI USO INUSTRIALE
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2024](https://i.servimg.com/u/f49/15/79/86/51/img_2024.jpg)
I DISSIPATORI CHE GIA' CONOSCETE
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_1710](https://i.servimg.com/u/f49/15/79/86/51/img_1710.jpg)

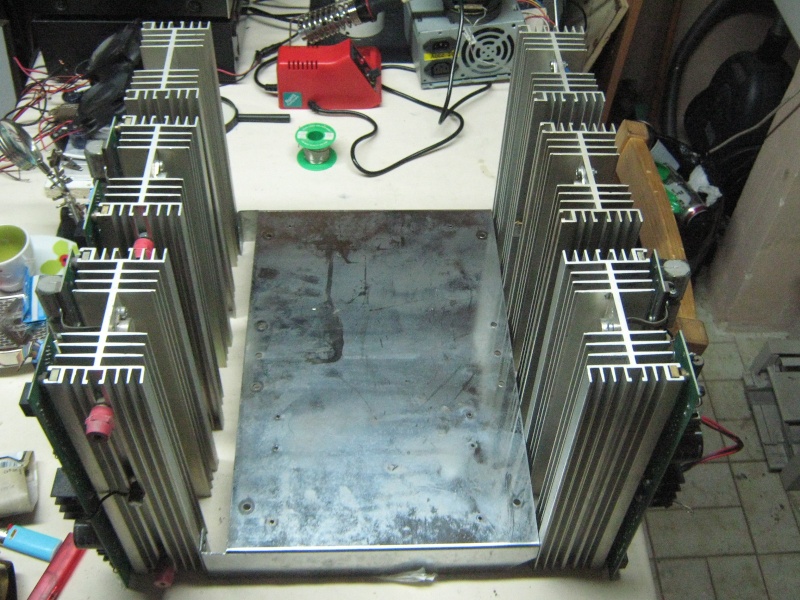

QUALCHE PROVA DI LAY-OUT
Purtroppo nonostante le misure sono enormi, il tutto proprio non ci stà...verranno completamente diversi che due cuboni...allo studio il tutto
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_1111](https://i.servimg.com/u/f49/15/79/86/51/img_1111.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_1112](https://i.servimg.com/u/f49/15/79/86/51/img_1112.jpg)
sarebbero dovuti venire così(o forse verranno così)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_1113](https://i.servimg.com/u/f49/15/79/86/51/img_1113.jpg)
Alla prox
PARTE 7°
LISTA DELLA SPESA
Ricapitolo un pò il tutto
STADIO ALIMENTAZIONE
COSTO PER 2 DUAL-MONO
- 2 TRASFORMATORI TOROIDALI 35V-0-35V 1,5KW = E 260
- 4 INDUTTANZE HAMMOND MOD.159ZL 2,5MH 10A= E 90
-12 CONDENSATORI 69.000MF= E 85
-12 CONDENSATORI 22.000MF= E 55
- 2 MODULI SOFT START E 45
- 4 PONTI RADDRIZZATORI 35A 400V= E 20
- 1 BARRA IN RAME L.200CM X 2CM X 0,5 = E 20
-12 FASCETTE X CONDENS.69.000MF E 16
-12 FASCETTE X CONDENS.22.000MF E 11
- MINUTERIE VARIE-CAVI CONNETTORI ECC. E 50
TOT E 652
STADIO FINALI X 2 DUAL MONO
-2 PCB PRINCIPALI = E 20
-32 FINALI IRF MECCIATI = E 64
-104 RESISTENZE AMTRANS CARBON 1% E 210
-4 CONNETTORI DIFFUSORI E 22
-2 CONNETTORI RCA E 20
-2 INTERRUTORI ACCENSIONE E 25
TOT E 351
Per quanto riguarda i 2 CASE FREE (per me) in quanto ho già tutto il necessario e l'aiuto di molti amici.
Penso che anche se supererò E 1.200 l'impresa varrà la spesa.
UPGRADE
PARTE 8°
NOTE TECNICHE E modifiche allo schema elettrico principale.
Forse quanto evidenzio è stato già notato dagli addetti ai lavori, ma per completezza devo necessariamente inserire questa NOTA.
Come anche da parts-list la R19 viene indicata come resistenza fissa da 56,2K, ma nelle note di fianco in rosso, indica un TRIMMER MULTIGIRI da 100k.
Qusta mofifica di fatto, occorre alla regolazione del BIAS, che a causa delle tolleranze dei vari componenti, potrebbe non essere quello prescritto o desiderato.
Si in quanto può altresì accadere che non c'è il giusto assorbimento, ed i finali rimangono freddi e/o tiepidi, o ancora potrebberom scaldare oltre il consentito.
In TRIMMER, ci permetterà la regolazione fine della CORRENTE ASSORBITA A RIPOSO.
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Bias10](https://i.servimg.com/u/f49/15/79/86/51/bias10.jpg)
UPGRADE
PARTE 9° ARRIVO COMPONENTI
Oggi mentre al corriere ho consegnato le prime vendite e lui mi ha consegnato i primi acquisiti
TEM, dove ho comprato i condensatori da 22.000 mf ad un prezzo direi eccezzionale.
Pacco precisissimo
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2081](https://i.servimg.com/u/f49/15/79/86/51/img_2081.jpg)
Si procede all'apertura altro pacco all'interno
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2082](https://i.servimg.com/u/f49/15/79/86/51/img_2082.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2083](https://i.servimg.com/u/f49/15/79/86/51/img_2083.jpg)
Polistirolo
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2084](https://i.servimg.com/u/f49/15/79/86/51/img_2084.jpg)
Foglio di carta stagnola
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2085](https://i.servimg.com/u/f49/15/79/86/51/img_2085.jpg)
Apro il pacco ed ecco loro
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2086](https://i.servimg.com/u/f49/15/79/86/51/img_2086.jpg)
Sono stati forniti addirittura con le fascette di montaggio e relative viti.
Sono alti 10 cm come quelli da 69.000mf ma chiaramente piu piccoli
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2087](https://i.servimg.com/u/f49/15/79/86/51/img_2087.jpg)
Mika male per 60 euro, solo di imballo
PARTE 10°
ARRIVO COMPONENTI
Ieri, come quasi che tutti sapessero del mio compleanno, è arrivato il resto del materiale per poter cominciare a mettere le mani su questo benedetto aggeggio
Le pcb, dopo ripetute ricerche, e lo avevo proprio sotto casa, ho pensato di farle con un tocco di classe.
Non acido o cose simili, ma fresa cnc, e questo è l'ottimo risultato a mio modestissimo parere
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2162](https://i.servimg.com/u/f49/15/79/86/51/img_2162.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2161](https://i.servimg.com/u/f49/15/79/86/51/img_2161.jpg)
é arrivata anche tutta la gioielleria da AudioKit
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2163](https://i.servimg.com/u/f49/15/79/86/51/img_2163.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2164](https://i.servimg.com/u/f49/15/79/86/51/img_2164.jpg)

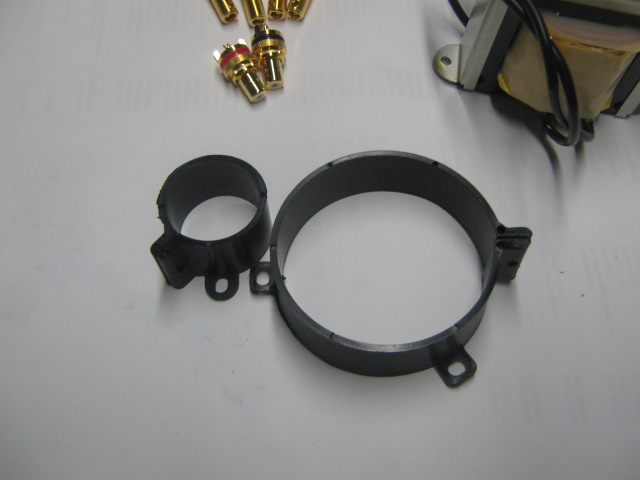

le fascette per i condensatori
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2165](https://i.servimg.com/u/f49/15/79/86/51/img_2165.jpg)
e le 4 bestionile di induttanze HAMMOND
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2166](https://i.servimg.com/u/f49/15/79/86/51/img_2166.jpg)
Mi sa che ora mi tocca proprio cominciarlo il giocattolino, anzi i giocattolini
Gigi
L'ARRIVO del TRAFO
Qualche foto dei toroni
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2325](https://i.servimg.com/u/f49/15/79/86/51/img_2325.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2326](https://i.servimg.com/u/f49/15/79/86/51/img_2326.jpg)
Il peso di tutti e due
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2327](https://i.servimg.com/u/f49/15/79/86/51/img_2327.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2328](https://i.servimg.com/u/f49/15/79/86/51/img_2328.jpg)
Ora mi sa che mi tocca cominciare.
Molto probabilmente li immergerò in una colata di resina all'interno di due contenitori inox per schermarli
alla prox
Dopo tantissime letture in merito alle elettroniche in classe "A", le varie esperienze degli ultimi anni, mi sono deciso ad intraprendere la costruzione di questo magnifico, amplificatore, le cui qualità e caratteristiche risultano essere un eccellente compromesso tra : qualità-potenza-efficenza-versatilità.
In primis voglio ringraziare tutti gli amici che sono già al corrente della mia nuova iniziativa e che grazie a questo progetto ho potuto contattare e conoscere telefonicamente, spero presto di persona:
Per primo il nostro fortissimo, simpaticissimo, preparatissimo e pazientissimo amico del forum ING.ANDREA, che qui su va con il nome di X84ANDREA, il quale oltre a darmi le giuste dritte, per cominciare, mi ha venduto, veramente a prezzi modicissimi, la maggior parte dei componenti per dar vita al progetto, componenti del suo ALEPH2 A LIQUIDO.
Anche l'amico Wasky mi ha dato un bell'incoraggiamento a cominciare.
Saluto anche un prezioso amico, che purtroppo qui su non bazzica più, persona squisita, e preparatissima, con il quale telefonicamente ci stiamo confrontanto su moltissime scelte e cose da mettere nell'ampli, nonchè mio conterraneo che qui su scriveva con il nome di PIERO7.
Oltremodo ringrazio Biagio, Hall e NiKo, per i loro graditissimi incoraggiamenti.
Ad ogni buon conto, visto che su questo ampli sembra che c'è di tutto, si è vero, ma da una parte ci trovi la pcb, dall'altra lo schema, dall'altra ancora qualcosa d'altro, cercherò e CHIEDO GIA' DA ORA UNA MANO A TUTTI VOI, di creare un post degno di questo nome, che abbia un filo logico e sia utilizzabile e fruibile da tutti e sopratutto in LINGUA ITALIANA.
La mia realizzazione anzi le mie, saranno 2 dual mono ben distinti e separati, racchiusi in due case separati, la cui estetica frontale e posteriore, è allo studio (quasi ultimato)del mio amico Maurizio che qui ringrazio, designer, serigrafico, creatore di marchi, nomi e molto altro.
Pubblicherò le foto di ogni componente descritto e spero passo passo della realizzazione.
Farò del mio meglio, ve lo prometto.
PARTE 1°
ALIMENTAZIONE I DATI DI TARGA DEI 2:
LO SCHEMA prelevato dal sito che vende anche le pcb (che non comprerò costo eccessivo e pcb dei finali non utilizzabili nella mia configurazione dei dissipatori)
e qui: http://www.kk-pcb.com/index.html
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Alimen12](https://i.servimg.com/u/f49/15/79/86/51/alimen12.gif)
I trasformatori li comprerò più in la dall'amico Andrea,
N.2 TRASFORMATORI TOROIDALI DA 1500W 35V-0-35V -diametro esterno 18 cm, altezza 10 cm peso 11kg.
Condensatori aquistati dall'amico Andrea
N.6 CONDENSATORI (per ogni finale- in tot.12) da 69.000mf CAD. SPRAGUE
In procinto di arrivo
N.6 CONDENSATORI (per ogni finale- in tot.12) da 22.000mf ROHS
N.2 INDUTTANZE (per ogni finale- in tot.4) da 2,5 mh 10A HAMMOND
(MODELLO 159ZL immagine solo indicativa)
prese qui
http://www.shop.audiokit.it/OsWay/product_info.php?products_id=174392
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia 194b11](https://i.servimg.com/u/f49/15/79/86/51/194b11.jpg)
(le setesse usate da Piero nel suo Ampli classe A)Ho tentato di farle realizzare da un'artigiano, venivano enormi e da 12kg l'una, costo richiesto 80 euro cad.un'assurdità.
N.2. moduli SOFT-START.
Questi finali avranno un pochino gli occhi a mandorla, ma noi non siamo razzisti per cui viva la multi-etnicità
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Soft_s10](https://i.servimg.com/u/f49/15/79/86/51/soft_s10.jpg)
prese qui
http://www.ebay.it/itm/Assembled-Soft-Starter-Start-up-For-Power-Amplifier-W-Thermal-Dectector-Protect-/120817318622?pt=LH_DefaultDomain_0&hash=item1c2145fade
Già in possesso
N.2 FILTRI DI RETE (per ogni finale- in tot.2)
N.4 CONDENSATORI (per ogni finale- in tot.
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia 53861](https://2img.net/u/1612/43/05/65/smiles/53861.gif)
N.20 CONDENSATORI (per ogni finale-in tot.40) 1 mf carta olio 600v da utilizzare su ogni condensatore(quelli grossi) e sui diodi ultrafast
N.8 DIODI ULTRAFAST (per ogni finale-in tot.18)
-BARRE DI RAME 2CM X O,5 CM(SPESSORE)
In procinto di scelta cavo alimentazione.
Lay-out on the air, solo i diodi saranno ospitati su pcb.
Questo un pò quello che dovrebbe venire come alimentazione:
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Aleph213](https://i.servimg.com/u/f49/15/79/86/51/aleph213.jpg)
PARTE 2°
CIRCUITO DEL FINALE
Sempre l'amico Andrea mi ha fornito le sue PCB( che non utilizzerò anche come da lui consigliato), ma preleverò unicamente i componenti, che sono stati da lui tutti accuratamente selezionati.
Anche i 32 IRF244 li ho presi da Andrea, sono tutti super mecciati.
Lui ne aveva previsti 16 per ogni finale, 8 per in corrente, 8 in tensione, ma io ne utilizzerò probabilmente 12 come da progetto originale.
Il circuito del finale è stato prelevato del medesimo sito dello stadio di alimentazione
e qui: http://www.kk-pcb.com/index.html
LO SCHEMA ELETTRICO
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Circui11](https://i.servimg.com/u/f49/15/79/86/51/circui11.gif)
La realizzazione avverrà su PCB autocostruita e sarà divisa in due parti:
1) La PCB con i componenti per così dire pilota
-LAY OUT:
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Aleph210](https://i.servimg.com/u/f49/15/79/86/51/aleph210.gif)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Aleph10](https://i.servimg.com/u/f49/15/79/86/51/aleph10.jpg)
-PCB DA REALIZZARE
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Luigi_10](https://i.servimg.com/u/f49/15/79/86/51/luigi_10.jpg)
LAY-OUT
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Layout11](https://i.servimg.com/u/f49/15/79/86/51/layout11.jpg)
PIANO DI LAVORO PER FORI
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Piano_12](https://i.servimg.com/u/f49/15/79/86/51/piano_12.jpg)
La PCB dovrebbe presentarsi così a lavoro ultimato
(prima del bagno in acido)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Board-10](https://i.servimg.com/u/f49/15/79/86/51/board-10.jpg)
(dopo il bagno in acido)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Board-11](https://i.servimg.com/u/f49/15/79/86/51/board-11.jpg)
(con i componenti montati)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Finish10](https://i.servimg.com/u/f49/15/79/86/51/finish10.jpg)
PARTE 3°
LO STADIO DEI FINALI
Come detto in precedenza, nel mio assemblaggio farò uso di 4 PCB per ogni finale, su ogniuna monterò 3 finali per poi effettuare il collegamento tra le PCB
Le PCB saranno queste
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Aleph211](https://i.servimg.com/u/f49/15/79/86/51/aleph211.gif)
(prima del bagno in acido)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Output10](https://i.servimg.com/u/f49/15/79/86/51/output10.jpg)
(dopo il bagno in acido)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Output11](https://i.servimg.com/u/f49/15/79/86/51/output11.jpg)
(con i componenti montati)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Output12](https://i.servimg.com/u/f49/15/79/86/51/output12.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Output13](https://i.servimg.com/u/f49/15/79/86/51/output13.jpg)
PARTE 4°
ASSEMBLAGGIO E COLLEGAMENTI
Alla conclusione delle grandi manovre, il tutto dovrebbe essere collegato così, tenuto conto che inserirò lo sw, per utilizzare i finali in "BILANCIATI" e "NON BILANCIATI".
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia A2_wir10](https://i.servimg.com/u/f49/15/79/86/51/a2_wir10.jpg)
PARTE 5°
LISTA COMPONENTI
Come in ogni progetto che si rispetti, la lista dei componenti è essenziale per avere un dettaglio su cosa acquistare, e prezzi indicativi.
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Part_l10](https://i.servimg.com/u/f49/15/79/86/51/part_l10.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Part_l11](https://i.servimg.com/u/f49/15/79/86/51/part_l11.jpg)
PARTE 6°
LE FOTO DEI PREPARATIVI
Questa mattina mi sono svegliato con una certa sensazione di panico...
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
E' la mia testaccia che torna e ritorna su quest'avventura.
Ci sono mille cose da mette insieme, mille pensieri che vanno e tornano...indecisioni, ripensamenti, ecc.ecc.
Vedremo
Cominciamo a mettese su qualche foto...altrimenti il tutto sembra...bla..bla..bla..bla..
Il pacco arrivato da Andrea(perfetto imballo)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2012](https://i.servimg.com/u/f49/15/79/86/51/img_2012.jpg)
I condensatori PRINCIPALI DA 69.000mf
8CM DIAMETRO X 12CM ALTEZZA
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2013](https://i.servimg.com/u/f49/15/79/86/51/img_2013.jpg)
CON LE DUE SCHEDE(da dove preleverò solamente i componeneti già tutti selezionati)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2014](https://i.servimg.com/u/f49/15/79/86/51/img_2014.jpg)
L'INSIEME CON I FINALI MECCIATI ED ACCOPPIATI 8 PER VOLTA
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2017](https://i.servimg.com/u/f49/15/79/86/51/img_2017.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2018](https://i.servimg.com/u/f49/15/79/86/51/img_2018.jpg)
UN PÒ DI RAME (barra non forata 2mt)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2019](https://i.servimg.com/u/f49/15/79/86/51/img_2019.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2020](https://i.servimg.com/u/f49/15/79/86/51/img_2020.jpg)
LE DUE DASETTE RAMATE (SPESSORATE)DA DOVE REALIZZERO' LE PCB
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2021](https://i.servimg.com/u/f49/15/79/86/51/img_2021.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2022](https://i.servimg.com/u/f49/15/79/86/51/img_2022.jpg)
I FILTRI DI RETE
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2023](https://i.servimg.com/u/f49/15/79/86/51/img_2023.jpg)
I CONDENSATORI RIFA(AD ALTA TENSIONE DI USO INUSTRIALE
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2024](https://i.servimg.com/u/f49/15/79/86/51/img_2024.jpg)
I DISSIPATORI CHE GIA' CONOSCETE
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_1710](https://i.servimg.com/u/f49/15/79/86/51/img_1710.jpg)
QUALCHE PROVA DI LAY-OUT
Purtroppo nonostante le misure sono enormi, il tutto proprio non ci stà...verranno completamente diversi che due cuboni...allo studio il tutto
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_1111](https://i.servimg.com/u/f49/15/79/86/51/img_1111.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_1112](https://i.servimg.com/u/f49/15/79/86/51/img_1112.jpg)
sarebbero dovuti venire così(o forse verranno così)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_1113](https://i.servimg.com/u/f49/15/79/86/51/img_1113.jpg)
Alla prox
PARTE 7°
LISTA DELLA SPESA
Ricapitolo un pò il tutto
STADIO ALIMENTAZIONE
COSTO PER 2 DUAL-MONO
- 2 TRASFORMATORI TOROIDALI 35V-0-35V 1,5KW = E 260
- 4 INDUTTANZE HAMMOND MOD.159ZL 2,5MH 10A= E 90
-12 CONDENSATORI 69.000MF= E 85
-12 CONDENSATORI 22.000MF= E 55
- 2 MODULI SOFT START E 45
- 4 PONTI RADDRIZZATORI 35A 400V= E 20
- 1 BARRA IN RAME L.200CM X 2CM X 0,5 = E 20
-12 FASCETTE X CONDENS.69.000MF E 16
-12 FASCETTE X CONDENS.22.000MF E 11
- MINUTERIE VARIE-CAVI CONNETTORI ECC. E 50
TOT E 652
STADIO FINALI X 2 DUAL MONO
-2 PCB PRINCIPALI = E 20
-32 FINALI IRF MECCIATI = E 64
-104 RESISTENZE AMTRANS CARBON 1% E 210
-4 CONNETTORI DIFFUSORI E 22
-2 CONNETTORI RCA E 20
-2 INTERRUTORI ACCENSIONE E 25
TOT E 351
Per quanto riguarda i 2 CASE FREE (per me) in quanto ho già tutto il necessario e l'aiuto di molti amici.
Penso che anche se supererò E 1.200 l'impresa varrà la spesa.
UPGRADE
PARTE 8°
NOTE TECNICHE E modifiche allo schema elettrico principale.
Forse quanto evidenzio è stato già notato dagli addetti ai lavori, ma per completezza devo necessariamente inserire questa NOTA.
Come anche da parts-list la R19 viene indicata come resistenza fissa da 56,2K, ma nelle note di fianco in rosso, indica un TRIMMER MULTIGIRI da 100k.
Qusta mofifica di fatto, occorre alla regolazione del BIAS, che a causa delle tolleranze dei vari componenti, potrebbe non essere quello prescritto o desiderato.
Si in quanto può altresì accadere che non c'è il giusto assorbimento, ed i finali rimangono freddi e/o tiepidi, o ancora potrebberom scaldare oltre il consentito.
In TRIMMER, ci permetterà la regolazione fine della CORRENTE ASSORBITA A RIPOSO.
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Bias10](https://i.servimg.com/u/f49/15/79/86/51/bias10.jpg)
UPGRADE
PARTE 9° ARRIVO COMPONENTI
Oggi mentre al corriere ho consegnato le prime vendite e lui mi ha consegnato i primi acquisiti
TEM, dove ho comprato i condensatori da 22.000 mf ad un prezzo direi eccezzionale.
Pacco precisissimo
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2081](https://i.servimg.com/u/f49/15/79/86/51/img_2081.jpg)
Si procede all'apertura altro pacco all'interno
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2082](https://i.servimg.com/u/f49/15/79/86/51/img_2082.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2083](https://i.servimg.com/u/f49/15/79/86/51/img_2083.jpg)
Polistirolo
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2084](https://i.servimg.com/u/f49/15/79/86/51/img_2084.jpg)
Foglio di carta stagnola
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2085](https://i.servimg.com/u/f49/15/79/86/51/img_2085.jpg)
Apro il pacco ed ecco loro
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2086](https://i.servimg.com/u/f49/15/79/86/51/img_2086.jpg)
Sono stati forniti addirittura con le fascette di montaggio e relative viti.
Sono alti 10 cm come quelli da 69.000mf ma chiaramente piu piccoli
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2087](https://i.servimg.com/u/f49/15/79/86/51/img_2087.jpg)
Mika male per 60 euro, solo di imballo
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
PARTE 10°
ARRIVO COMPONENTI
Ieri, come quasi che tutti sapessero del mio compleanno, è arrivato il resto del materiale per poter cominciare a mettere le mani su questo benedetto aggeggio
Le pcb, dopo ripetute ricerche, e lo avevo proprio sotto casa, ho pensato di farle con un tocco di classe.
Non acido o cose simili, ma fresa cnc, e questo è l'ottimo risultato a mio modestissimo parere
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2162](https://i.servimg.com/u/f49/15/79/86/51/img_2162.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2161](https://i.servimg.com/u/f49/15/79/86/51/img_2161.jpg)
é arrivata anche tutta la gioielleria da AudioKit
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2163](https://i.servimg.com/u/f49/15/79/86/51/img_2163.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2164](https://i.servimg.com/u/f49/15/79/86/51/img_2164.jpg)
le fascette per i condensatori
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2165](https://i.servimg.com/u/f49/15/79/86/51/img_2165.jpg)
e le 4 bestionile di induttanze HAMMOND
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2166](https://i.servimg.com/u/f49/15/79/86/51/img_2166.jpg)
Mi sa che ora mi tocca proprio cominciarlo il giocattolino, anzi i giocattolini
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
Gigi
L'ARRIVO del TRAFO
Qualche foto dei toroni
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2325](https://i.servimg.com/u/f49/15/79/86/51/img_2325.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2326](https://i.servimg.com/u/f49/15/79/86/51/img_2326.jpg)
Il peso di tutti e due
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2327](https://i.servimg.com/u/f49/15/79/86/51/img_2327.jpg)
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Img_2328](https://i.servimg.com/u/f49/15/79/86/51/img_2328.jpg)
Ora mi sa che mi tocca cominciare.
Molto probabilmente li immergerò in una colata di resina all'interno di due contenitori inox per schermarli
alla prox
Ultima modifica di gigi6c il Lun 2 Gen 2012 - 20:06 - modificato 10 volte.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
gigi6c ha scritto:Ho atteso questo giorno, come dal titolo, per aprire questo nuovo T, un pò per buon auspicio, in quanto quello che mi accingo a fare sarà molto impegnativo, e lungo.
Dopo tantissime letture in merito alle elettroniche in classe "A", le varie esperienze degli ultimi anni, mi sono deciso ad intraprendere la costruzione di questo magnifico, amplificatore, le cui qualità e caratteristiche risultano essere un eccellente compromesso tra : qualità-potenza-efficenza-versalitilità. [...]
Spettacolo!
![Ok](/users/1612/43/05/65/smiles/418504.gif)
iperv- Membro di riguardo
- Data d'iscrizione : 17.06.09
Numero di messaggi : 660
Località : Scicli
Provincia : Ragusa
Impianto : jRiver/Tidal/wtfplay
JLsounds_usbtoi2s-pcm5102
diy_sure_tpa3116d2
diy_BR_Audionirvana_Super8
JBL_Arena_180/
diy_Zigmahornet_Fe103
_____________
AudioGd_Fun
Denon_AH-D2000
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Che inizio...
Ti seguiamo con estremo interesse.
Al lavoro, che lavoro.
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
Ti seguiamo con estremo interesse.
Al lavoro, che lavoro.
![Oki](/users/1612/43/05/65/smiles/382586.gif)
flovato- UTENTE BANNATO
- Data d'iscrizione : 23.12.10
Numero di messaggi : 12509
Impianto : (non specificato)
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Resto sintonizzatissimo, e ti ringrazio anche per tutta questa documentazione passo passo. Volevo anche io costruire un aleph, così sarà tutto piùà facile!
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Dribbling](/users/1612/43/05/65/smiles/549266.gif)
PS: una curiosità... ma questi bestioni quanto si papperanno di corrente con un normale utilizzo? (2x1500W
![Crying or Very sad](/users/1612/43/05/65/smiles/875827.gif)
![Crying or Very sad](/users/1612/43/05/65/smiles/875827.gif)
![Crying or Very sad](/users/1612/43/05/65/smiles/875827.gif)
dalbach- Appassionato
- Data d'iscrizione : 26.09.11
Numero di messaggi : 255
Località : Rovereto (TN)
Impianto : [HTPC via xbmc / mpd]+...
[PC via foobar]+[M-AUDIO Firewire 410 via firewire]+[DUNE no mod]+[diy miniD]
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Ciao puoi mettere anche dei trasformatori da 3000W, l'assorbimento sarà sempre quello del circuito, i trasformatori non centrano niente.dalbach ha scritto:![]()
![]()
complimenti, seguo
![]()
PS: una curiosità... ma questi bestioni quanto si papperanno di corrente con un normale utilizzo? (2x1500W![]()
![]()
)
Comunque non consuma poco, penso un 300-350 Watt a canale.
Giusto Gigi ?
sonic63- Membro classe oro
- Data d'iscrizione : 21.12.09
Numero di messaggi : 5402
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Pensavo peggio sinceramente...sonic63 ha scritto:Comunque non consuma poco, penso un 300-350 Watt a canale.
dalbach- Appassionato
- Data d'iscrizione : 26.09.11
Numero di messaggi : 255
Località : Rovereto (TN)
Impianto : [HTPC via xbmc / mpd]+...
[PC via foobar]+[M-AUDIO Firewire 410 via firewire]+[DUNE no mod]+[diy miniD]
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
dalbach ha scritto:![]()
![]()
complimenti, seguo
![]()
PS: una curiosità... ma questi bestioni quanto si papperanno di corrente con un normale utilizzo? (2x1500W![]()
![]()
)
Siano Sui 350w cad.
Per rispondere sul dimensionamento dei trafo, come da progetto servono almeno da 750W, ma sono tirati per il collo.Il problema sta nell'utilizzo dei finali per alcune ore, come faccio di solito.
Il trafo da 1,5kw sopporta molto meglio l'assorbimento, è meno stressato.Certo da 3kw esagerato ma non ci sono prescrizioni.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Bene... mi piacerebbe anche a me se riuscissi a fare qualcosa di più che mettere una lampadina.
Complimenti, ti seguo.
Complimenti, ti seguo.
grunter- Membro classe argento
- Data d'iscrizione : 16.12.10
Numero di messaggi : 3935
Località : Pistoia
Provincia : PT
Occupazione/Hobby : Informatica e Fotografia
Impianto :- Spoiler:
SORGENTE: Player Naudio con mod Robertopisa per upmixing da 2 a 8 canali su pc Windows Server 2012 R2
DAC: Merging Hapi
PRE: Audio Research LS 27
AMPLI: Krell fpb 400cx
CASSE: Vienna Acoustics Beethoven Concert Grand
CAVI ALIMENTAZIONE Neutral Cable Fascino
CAVI POTENZA Viablue sc4
CAVI SEGNALE Gotham GAC-2 Ultra Pro Hi-End
CAVO USB Neutral Cable Passion
CUFFIE: Sennheiser HD-800 - Beyerdynamic T90 - Shure 1840
AMPLI CUFFIE: Violectric V200
DAC/AMPLI CUFFIE: Geek Pulse Infinity - GeekOut1000
-
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Chiedo a tutti gli amici che volessero intervenire, ringraziandoli sin da ora di tutto, di non quotare in toto il primo post, altrimenti facciamo delle ripetizioni inutili, ed occupiamo sul forum spazio necessario.
Grazie anticipate.
PS. Se gli Amministratori lo consentiranno, cercherò di implementare sempre il 1° POST, così da non essere dispersivo, ed avere una consecuzione precisa e dattagliata del progetto.
EVIDENZIATEMI EVENTUALI ERRORI PER FAVORE
Grazie.
Grazie anticipate.
PS. Se gli Amministratori lo consentiranno, cercherò di implementare sempre il 1° POST, così da non essere dispersivo, ed avere una consecuzione precisa e dattagliata del progetto.
EVIDENZIATEMI EVENTUALI ERRORI PER FAVORE
Grazie.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Gigi, ancora non ho letto niente, mi sono limitato a guardare le foto , e non ti dico l' effetto. Ora corro a leggerti, solo il tempo di cambiare il pannolone.
![Dribbling](/users/1612/43/05/65/smiles/549266.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
Biagio De Simone- Membro classe diamante
- Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
De simone Biagio ha scritto:Gigi, ancora non ho letto niente, mi sono limitato a guardare le foto , e non ti dico l' effetto. Ora corro a leggerti, solo il tempo di cambiare il pannolone.![]()
![]()
Ma sei potente BIAGIO...spero che a lavoro ultimato....un giorno potremmo condividere l'ascolto con sti due cosi...magari in un meeting tutto pugliese...
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
contaci, io porto la mia belva, l' Hypex hg 400, un kilo e mezzo di forza bruta.gigi6c ha scritto:De simone Biagio ha scritto:Gigi, ancora non ho letto niente, mi sono limitato a guardare le foto , e non ti dico l' effetto. Ora corro a leggerti, solo il tempo di cambiare il pannolone.![]()
![]()
Ma sei potente BIAGIO...spero che a lavoro ultimato....un giorno potremmo condividere l'ascolto con sti due cosi...magari in un meeting tutto pugliese...
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
Biagio De Simone- Membro classe diamante
- Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Gigi ora ti ho letto, e credo che di questo passo mi farai aumentare la spesa in pannoloni.
Ma dall'amico ingegnere si può trovare la componentistica o è stato solo un caso
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Mmm](/users/1612/43/05/65/smiles/196713.gif)
Biagio De Simone- Membro classe diamante
- Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Non lo devo fare... non lo devo fare... non lo devo fare...
![Dribbling](/users/1612/43/05/65/smiles/549266.gif)
![Dribbling](/users/1612/43/05/65/smiles/549266.gif)
![Dribbling](/users/1612/43/05/65/smiles/549266.gif)
b.veneri- Appassionato
- Data d'iscrizione : 05.09.11
Numero di messaggi : 404
Località : Roma
Provincia : Roma(Roma)
Impianto : Amplificatore X + Casse Y
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
b.veneri ha scritto:Non lo devo fare... non lo devo fare... non lo devo fare...
![]()
![]()
![]()
![Aleph 2 classe A 100W di Nelson Pass - chi ben comincia Siringa](https://2img.net/h/1.bp.blogspot.com/_9gAXBpI2AeU/TOZ1zVXg4dI/AAAAAAAABjs/O89e2-K2dpc/s1600/siringa.jpg)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
Biagio De Simone- Membro classe diamante
- Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
De simone Biagio ha scritto:contaci, io porto la mia belva, l' Hypex hg 400, un kilo e mezzo di forza bruta.![]()
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
UN KILO E MEZZOOOOOOO
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
Se non pesano almeno 15kg non li vogliamo
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
![Very Happy](/users/1612/43/05/65/smiles/292187.gif)
Menestrello- Membro classe argento
- Data d'iscrizione : 24.01.11
Numero di messaggi : 3131
Località : Empoli
Provincia : molesto
Occupazione/Hobby : Vado a scquola
Impianto : bacato
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Bisogna risparmiare ragazzi, c'è forte crisi, anche nei chili, e poi se si considera lo spostamento in auto per il raduno, pensa alla benzina risparmiata.Menestrello ha scritto:De simone Biagio ha scritto:contaci, io porto la mia belva, l' Hypex hg 400, un kilo e mezzo di forza bruta.![]()
![]()
![]()
![]()
![]()
![]()
UN KILO E MEZZOOOOOOO
![]()
![]()
![]()
![]()
![]()
Se non pesano almeno 15kg non li vogliamo
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
Biagio De Simone- Membro classe diamante
- Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
De simone Biagio ha scritto:Gigi ora ti ho letto, e credo che di questo passo mi farai aumentare la spesa in pannoloni.![]()
![]()
![]()
![]()
![]()
Ma dall'amico ingegnere si può trovare la componentistica o è stato solo un caso
![]()
caro Biagio, l'amico Andrea, ha fatto un lavoraccio xche doveva realizzare lui l'ALEPH 2 ma con raffreddamento a liquido, ha anche aperto un T sul forum che merita di essere mensionato, e sopratutto letto
e qui
https://www.tforumhifi.com/t8941-fotografie-aleph-2-a-liquido?highlight=aleph
in buona sostanza ho acquistato io tutto il materiale.Non si vedono i 2 trasformatori che sono dei giganti.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Si non me lo sono perso, adesso magari riprovo a dare una lettura, complimenti ad Andrea
![Smile](/users/1612/43/05/65/smiles/29313.gif)
Biagio De Simone- Membro classe diamante
- Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
e certo!!! se il finale assorbe 3A quelli sono puoi mettere un trafo da 15KVA ma sempre 3A assorbe.sonic63 ha scritto:Ciao puoi mettere anche dei trasformatori da 3000W, l'assorbimento sarà sempre quello del circuito, i trasformatori non centrano niente.dalbach ha scritto:![]()
![]()
complimenti, seguo
![]()
PS: una curiosità... ma questi bestioni quanto si papperanno di corrente con un normale utilizzo? (2x1500W![]()
![]()
)
Comunque non consuma poco, penso un 300-350 Watt a canale.
Giusto Gigi ?
Il calcolo è anche più semplice che in un classe AB...i classe A assorbono a riposo la massima corrente che rimane tale anche a massima potenza.
Gran lavoro gigi
![Ok](/users/1612/43/05/65/smiles/418504.gif)
Andrea Zani- Membro classe bronzo
- Data d'iscrizione : 21.05.10
Numero di messaggi : 1764
Località : Ponderano(Bi)
Occupazione/Hobby : /Parassita Circuitale
Impianto : non finirò mai
di lavorarci
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Grazie Andrea.Andrea Zani ha scritto:
e certo!!! se il finale assorbe 3A quelli sono puoi mettere un trafo da 15KVA ma sempre 3A assorbe.
Il calcolo è anche più semplice che in un classe AB...i classe A assorbono a riposo la massima corrente che rimane tale anche a massima potenza.
Gran lavoro gigi![]()
e proprio li che sta il tutto.
Assorbimento continuo. Il trafo deve essere sempre generoso nei classe "A" in quanto come da te detto c'è un'assorbimento a riposo..ossia continuo sul max assorbimento dell'ampli, che siano 1, 2, 3 ampere ecc.ecc.
Si può tranquillamente provare anche su ampli in classe "A" che assorbono 1.5 A...
I trafo dopo che si scaldano a morire se non sono molto sovradimensionati fondono...ecco il xche di utilizzare trafo generosi.
Nei mie MINIMALIST, il 400w scalda molto ma c'è la fa.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
PARTE 6°
LE FOTO DEI PREPARATIVI
[aggiornato messaggio a inizio thread]
LE FOTO DEI PREPARATIVI
[aggiornato messaggio a inizio thread]
Ultima modifica di Silver Black il Mar 3 Gen 2012 - 12:04 - modificato 1 volta. (Motivazione : Aggiornamento messaggio iniziale)
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
gigi6c ha scritto:Grazie Andrea.Andrea Zani ha scritto:
e certo!!! se il finale assorbe 3A quelli sono puoi mettere un trafo da 15KVA ma sempre 3A assorbe.
Il calcolo è anche più semplice che in un classe AB...i classe A assorbono a riposo la massima corrente che rimane tale anche a massima potenza.
Gran lavoro gigi![]()
e proprio li che sta il tutto.
Assorbimento continuo. Il trafo deve essere sempre generoso nei classe "A" in quanto come da te detto c'è un'assorbimento a riposo..ossia continuo sul max assorbimento dell'ampli, che siano 1, 2, 3 ampere ecc.ecc.
Si può tranquillamente provare anche su ampli in classe "A" che assorbono 1.5 A...
I trafo dopo che si scaldano a morire se non sono molto sovradimensionati fondono...ecco il xche di utilizzare trafo generosi.
Nei mie MINIMALIST, il 400w scalda molto ma c'è la fa.
Vero, ma se è veramente un classe A da 100W per canale allora, dato che il rendimento teorico del classe A è del 25%, vuol dire che per 100W ce ne vogliono 400.
Se consideriamo le perdite (calore dissipato dai trafo, innalzamento di tensione, perdite nei diodi, etc)facciamo 600W (X1.5).
Se consideriamo che il rendimento reale del classe A è molto inferiore del 25%, facciamo il 15%: 100WX6.7X1.5=1000W (per canale).
Quindi effettivamente 750W è il minimo minimo per canale, non è per niente sovradimensionato.
iperv- Membro di riguardo
- Data d'iscrizione : 17.06.09
Numero di messaggi : 660
Località : Scicli
Provincia : Ragusa
Impianto : jRiver/Tidal/wtfplay
JLsounds_usbtoi2s-pcm5102
diy_sure_tpa3116d2
diy_BR_Audionirvana_Super8
JBL_Arena_180/
diy_Zigmahornet_Fe103
_____________
AudioGd_Fun
Denon_AH-D2000
Re: Aleph 2 classe A 100W di Nelson Pass - chi ben comincia
Ben detto Iperviperv ha scritto:
Vero, ma se è veramente un classe A da 100W per canale allora, dato che il rendimento teorico del classe A è del 25%, vuol dire che per 100W ce ne vogliono 400.
Se consideriamo le perdite (calore dissipato dai trafo, innalzamento di tensione, perdite nei diodi, etc)facciamo 600W (X1.5).
Se consideriamo che il rendimento reale del classe A è molto inferiore del 25%, facciamo il 15%: 100WX6.7X1.5=1000W (per canale).
Quindi effettivamente 750W è il minimo minimo per canale, non è per niente sovradimensionato.
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Pagina 1 di 8 • 1, 2, 3, 4, 5, 6, 7, 8
![-](https://2img.net/i/empty.gif)
» nelson pass classe A
» confronto tra finali di potenza in classe A, gainclone e aleph 30 di nelson pass
» nelson pass aleph p1.7
» Aleph 3 by nelson pass. adesso si comincia
» Alimentazione adeguata per Nelson Pass Aleph 3 clone
» confronto tra finali di potenza in classe A, gainclone e aleph 30 di nelson pass
» nelson pass aleph p1.7
» Aleph 3 by nelson pass. adesso si comincia
» Alimentazione adeguata per Nelson Pass Aleph 3 clone
Pagina 1 di 8
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
» L’ offferta musicale attuale è scaduta per qualità e complessità?
» Revox A77 con problemi ai motori (credo)
» Cambio impianto ma dubbi tra Amplificatore classico o Amplificatore con Streamer
» problema amplificatore kenwood ka-56
» Lonpoo LP42X - Amplificate
» Che musica ascoltate in questo momento?
» Consigli per la realizzazione di una cassa audio di potenza in mono
» Problemi peso testina Pioneer PL12D
» cambio Stilo o Testina
» Topping D50s vs. S.M.S.L D-6s
» Kit per bmw x5
» Condensatori 7000 vs 10000 Sostituzione
» Pre Phono Nakamichi
» Fosco Marain, Stefano Bollani e Massimo Altomare - Gnòsi delle Fànfole (2007)
» Collegare casse passive a cascata
» Amplificatore AERON A4P audio salta a tratti
» Consiglio finale 2 ch
» Vestlyd V15C
» Preamplificatore Arylic BP50
» ELIPSON HERITAGE XLS 11
» Nuove valvole per Xindak XA3200MKII
» Giradischi Technics
» Ragazzi avrei un dubbio su i giradischi technics
» Giradischi Marantz TT2200: a 45 giri ruota lentamente e non si riesce a regolare.
» amplificatori con un buon ingresso phono
» Stax elettrostatiche come smontarle
» Cuffie HIFI ?
» Ma quanti tipi di 24/192 esistono?
» Sony RCD-W100 - Piccolo difetto su Deck B
