Ampli Classe A da 3 Watt dott. R. Borromei
Vi propongo questo superbo amplificatore di soli 3 Watt,tratto dal progetto del Dott. Renato Borromei e rivisitato e modificato dal signor Aldo,hobbista e consumatore di stagno come me.
Ho ascoltato oggi questo amplificatore e sono rimasto sconvolto,il mio valvolare da 12 Watt con le Kt 88 a confronto è da ridere.
Vi posto le foto dello schema elettrico![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Ampli Classe A da 3 Watt dott. R. Borromei Dsc00010](https://i.servimg.com/u/f41/15/91/67/57/dsc00010.jpg)
Ho ascoltato oggi questo amplificatore e sono rimasto sconvolto,il mio valvolare da 12 Watt con le Kt 88 a confronto è da ridere.
Vi posto le foto dello schema elettrico
![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Ampli Classe A da 3 Watt dott. R. Borromei Dsc00010](https://i.servimg.com/u/f41/15/91/67/57/dsc00010.jpg)
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei

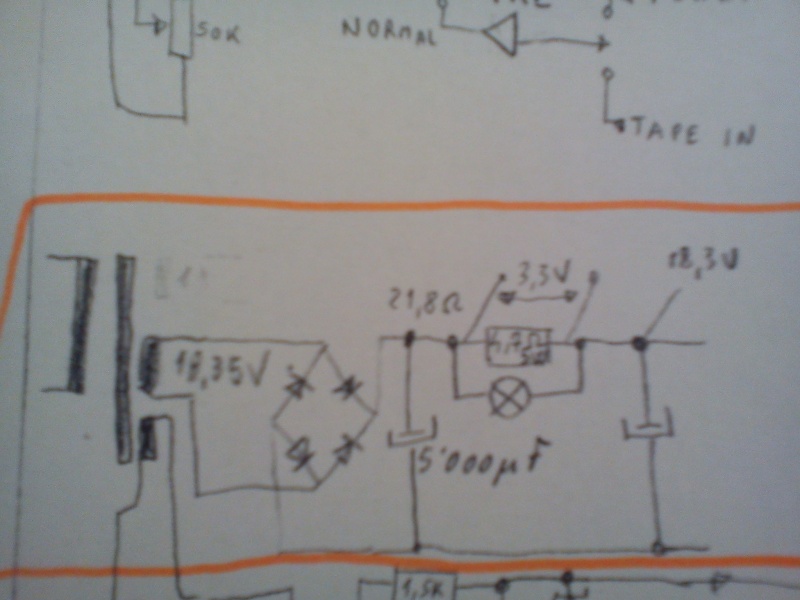

Schema elettrico dell'alimentatore:
![Ampli Classe A da 3 Watt dott. R. Borromei Dsc00011](https://i.servimg.com/u/f41/15/91/67/57/dsc00011.jpg)
![Ampli Classe A da 3 Watt dott. R. Borromei Dsc00011](https://i.servimg.com/u/f41/15/91/67/57/dsc00011.jpg)
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Sembra una cosa carina.
E potrebbe costare pure poco ....
Fa la foto più precisa o se mai scannerizza lo schema.
E mi associo ... come suona?
E potrebbe costare pure poco ....
Fa la foto più precisa o se mai scannerizza lo schema.
E mi associo ... come suona?
Barone Rosso- Moderatore
- Data d'iscrizione : 24.03.08
Numero di messaggi : 8036
Località :
Provincia : Altrove
Impianto : Z + X = Y
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Un 3W in classe A sarebbe davvero in filosofia T, per costi, semplicità e consumi, se anche ben suonante credo siano interessati in tanti.
fritznet- Membro classe diamante
- Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Ho ascoltato questo amplificatore con dei diffusori TDL,sono rimasto allucinato,roba da prendere il mio yarland valvolare da 12 Watt e buttarlo per le scale. ![Wink](/users/1612/43/05/65/smiles/352562.gif)
Un sound e una musicalità mai sentite,bassi profondi,non serve neanche il subwoofer.
![Wink](/users/1612/43/05/65/smiles/352562.gif)
Un sound e una musicalità mai sentite,bassi profondi,non serve neanche il subwoofer.
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Albert^ONE ha scritto:Vi propongo questo superbo amplificatore di soli 3 Watt,tratto dal progetto del Dott. Renato Borromei e rivisitato e modificato dal signor Aldo,hobbista e consumatore di stagno come me.
Ho ascoltato oggi questo amplificatore e sono rimasto sconvolto,il mio valvolare da 12 Watt con le Kt 88 a confronto è da ridere.
Vi posto le foto dello schema elettrico
Usati quei transistor. Con i Tip 41, non si va da nessuna parte, sopratutto se si cominciano ad usare tensioni superiori ai 12V.
Veramente tanti componenti per 3W
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
Sia il MINIMALIST che il TAAC , hanno pochissimi componenti, ma transistor finali molto piu robusti.
Appena parte per il toor del mio TAAC, mettiti in lista per l'ascolto.
Cqm grazie per aver postato questo schema.
Se riesci a passare lo schema magari su qualcosa di piu dettagliato è meglio.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Ma con 3w cosa ci piloti?
Che diffusori hai ascoltato?
Che diffusori hai ascoltato?
iperv- Membro di riguardo
- Data d'iscrizione : 17.06.09
Numero di messaggi : 660
Località : Scicli
Provincia : Ragusa
Impianto : jRiver/Tidal/wtfplay
JLsounds_usbtoi2s-pcm5102
diy_sure_tpa3116d2
diy_BR_Audionirvana_Super8
JBL_Arena_180/
diy_Zigmahornet_Fe103
_____________
AudioGd_Fun
Denon_AH-D2000
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Provaq a buttar giù il MINIMALIST o il TAAC e poi ci risentiamo in tema di pilotaggio.iperv ha scritto:Ma con 3w cosa ci piloti?
Che diffusori hai ascoltato?
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
Re: Ampli Classe A da 3 Watt dott. R. Borromei
si possono utilizzare anche i 2N3055 come finali,ma i TIP 41 sono molto + stabili ![Wink](/users/1612/43/05/65/smiles/352562.gif)
Io mi sono innamorato di questo ampli e appena reperisco tutti i componenti me lo costruisco![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Wink](/users/1612/43/05/65/smiles/352562.gif)
Io mi sono innamorato di questo ampli e appena reperisco tutti i componenti me lo costruisco
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei
![Ampli Classe A da 3 Watt dott. R. Borromei Dsc00012](https://i.servimg.com/u/f41/15/91/67/57/dsc00012.jpg)

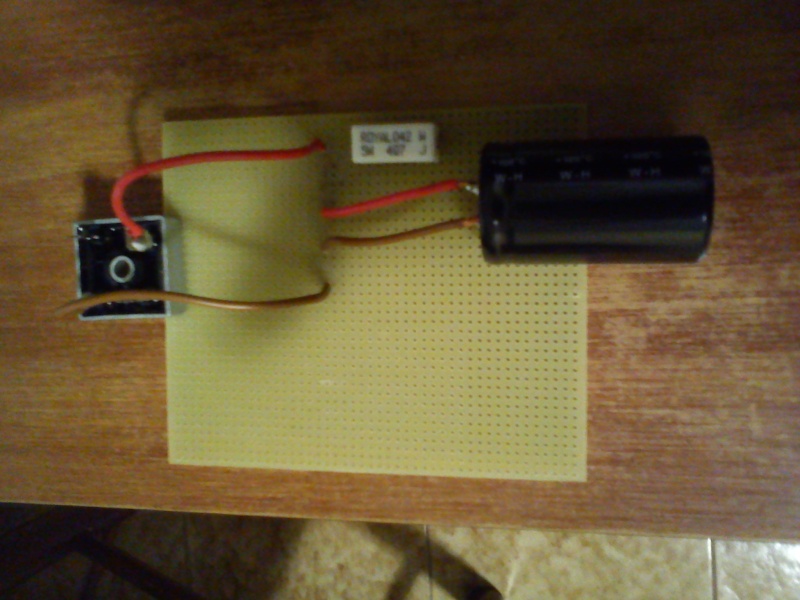

Primo abbozzo per l'alimentazione
![Wink](/users/1612/43/05/65/smiles/352562.gif)
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Lo spazio vuoto è per la futura alimentazione del pre RIIA ![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Wink](/users/1612/43/05/65/smiles/352562.gif)
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Progetto interessante sembra anche relativamente economico, facci sapere se come per altri classe a è necessario fare una estenuante selezione dei componenti , e se è difficile da "polarizzare", poi volevo chiederti dei diffusori, ricordo vagamente diffusori tdl a linea di trasmissione di qualche anno fa serie studio XX, ma avevano sensibilità di circa 86 db, voi siete riusciti a muoverle con 3 w?Albert^ONE ha scritto:Ho ascoltato questo amplificatore con dei diffusori TDL,sono rimasto allucinato,roba da prendere il mio yarland valvolare da 12 Watt e buttarlo per le scale.
Un sound e una musicalità mai sentite,bassi profondi,non serve neanche il subwoofer.
sandr77- Appassionato
- Data d'iscrizione : 23.01.10
Numero di messaggi : 315
Località : provincia Og
Impianto : Notebook - Musiland monitor 01 US-mogami 2534- hlly tamp 10 tweak-tnt cat5- Casse 2 vie in dcaav su stand tnt stubby
Cuffie Sennheiser hd 212 pro
Jvc ha-fx35
Re: Ampli Classe A da 3 Watt dott. R. Borromei
I diffusori sono dei TDL KV1 da 88db e sono veramente spettacolari ![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Wink](/users/1612/43/05/65/smiles/352562.gif)
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
secondo me.....
ciao a Tutti ..
lo schema elettrico sembra proprio simile al finale in classe A di JLH.
infatti la potenza non e' di 3 watt ma bensi' di 10watt.
guardate lo schema elettrico originale del 1969...
![Ampli Classe A da 3 Watt dott. R. Borromei Jlh_fig3](http://www.google.com/imgres?hl=it&biw=1024&bih=612&tbm=isch&tbnid=XZdaN95tyAkQxM:&imgrefurl=http://sound.westhost.com/jll_hood.htm&docid=D12dRrGoZmlE2M&imgurl=http://sound.westhost.com/jlh_fig3.gif&w=657&h=562&ei=FbUpT8e1DcTQsgaVt7DiAQ&zoom=1&iact=hc&vpx=94&vpy=275&dur=2896&hovh=208&hovw=243&tx=185&ty=119&sig=101023148092369575668&page=1&tbnh=131&tbnw=150&start=0&ndsp=15&ved=1t:429,r:5,s:0)
lo schema elettrico sembra proprio simile al finale in classe A di JLH.
infatti la potenza non e' di 3 watt ma bensi' di 10watt.
guardate lo schema elettrico originale del 1969...
![Ampli Classe A da 3 Watt dott. R. Borromei Jlh_fig3](http://www.google.com/imgres?hl=it&biw=1024&bih=612&tbm=isch&tbnid=XZdaN95tyAkQxM:&imgrefurl=http://sound.westhost.com/jll_hood.htm&docid=D12dRrGoZmlE2M&imgurl=http://sound.westhost.com/jlh_fig3.gif&w=657&h=562&ei=FbUpT8e1DcTQsgaVt7DiAQ&zoom=1&iact=hc&vpx=94&vpy=275&dur=2896&hovh=208&hovw=243&tx=185&ty=119&sig=101023148092369575668&page=1&tbnh=131&tbnw=150&start=0&ndsp=15&ved=1t:429,r:5,s:0)
francesco11- Interessato
- Data d'iscrizione : 01.02.12
Numero di messaggi : 49
Località : marche
Impianto : Amplificatore X + Casse Y
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Trovate il progetto sulla rivista CQ Elettronica del 9/1978 pag. 1722
http://www.introni.it/riviste.html

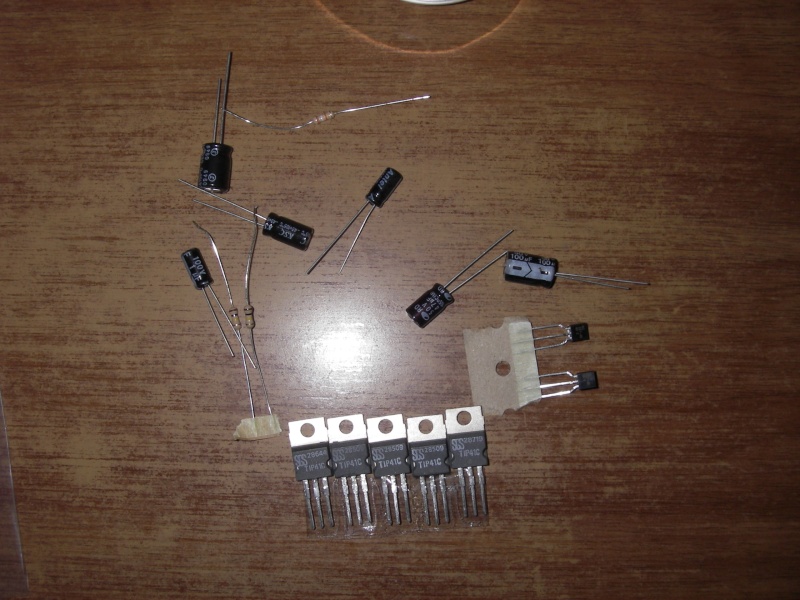

Io mi appresto a cominciare il montaggio,ho preso oggi i componenti,tra cui anche dei TIP 41 metchati![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Ampli Classe A da 3 Watt dott. R. Borromei Imgp1210](https://i.servimg.com/u/f41/15/91/67/57/imgp1210.jpg)
http://www.introni.it/riviste.html
Io mi appresto a cominciare il montaggio,ho preso oggi i componenti,tra cui anche dei TIP 41 metchati
![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Ampli Classe A da 3 Watt dott. R. Borromei Imgp1210](https://i.servimg.com/u/f41/15/91/67/57/imgp1210.jpg)
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Che sito interessante.Albert^ONE ha scritto:Trovate il progetto sulla rivista CQ Elettronica del 9/1978 pag. 1722
http://www.introni.it/riviste.html
Grazie.
![Oki](/users/1612/43/05/65/smiles/382586.gif)
![Hello](/users/1612/43/05/65/smiles/627994.gif)
sonic63- Membro classe oro
- Data d'iscrizione : 21.12.09
Numero di messaggi : 5402
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite
Re: Ampli Classe A da 3 Watt dott. R. Borromei
PCB quasi pronto e da immergere nell'acido
stay tuned!!!!
![Wink](/users/1612/43/05/65/smiles/352562.gif)
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei
ma nell'articolo originaledice che è un'ampli per cuffia
![Suspect](/users/1612/43/05/65/smiles/178771.gif)
Andrea Zani- Membro classe bronzo
- Data d'iscrizione : 21.05.10
Numero di messaggi : 1764
Località : Ponderano(Bi)
Occupazione/Hobby : /Parassita Circuitale
Impianto : non finirò mai
di lavorarci
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Si,può essere utilizzato anche come uscita cuffia,basta aggiungere in parallelo all'uscita 2 resistenze in serie una da 100Ω 2W e una da 27Ω 2W e prendere l'uscita cuffia tra il morsetto della resistenza da 27Ω e la massa. ![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Wink](/users/1612/43/05/65/smiles/352562.gif)
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Minkia il cloruro ferrico non ancora mangia tutto il rame che palle!!!!
Albert^ONE- Membro classe oro
- Data d'iscrizione : 23.10.10
Numero di messaggi : 6415
Località : Lanciano(ch) Abruzzo
Re: Ampli Classe A da 3 Watt dott. R. Borromei
scaldalo un poAlbert^ONE ha scritto:Minkia il cloruro ferrico non ancora mangia tutto il rame che palle!!!!
Andrea Zani- Membro classe bronzo
- Data d'iscrizione : 21.05.10
Numero di messaggi : 1764
Località : Ponderano(Bi)
Occupazione/Hobby : /Parassita Circuitale
Impianto : non finirò mai
di lavorarci
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Andrea Zani ha scritto:scaldalo un poAlbert^ONE ha scritto:Minkia il cloruro ferrico non ancora mangia tutto il rame che palle!!!!
Confermo (ad esempio metti tutta la vaschetta dentro una vasca piu grande con dell'acqua molto calda).
iperv- Membro di riguardo
- Data d'iscrizione : 17.06.09
Numero di messaggi : 660
Località : Scicli
Provincia : Ragusa
Impianto : jRiver/Tidal/wtfplay
JLsounds_usbtoi2s-pcm5102
diy_sure_tpa3116d2
diy_BR_Audionirvana_Super8
JBL_Arena_180/
diy_Zigmahornet_Fe103
_____________
AudioGd_Fun
Denon_AH-D2000
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Albert^ONE ha scritto:Trovate il progetto sulla rivista CQ Elettronica del 9/1978 pag. 1722
http://www.introni.it/riviste.html
Ma sulla rivista c'è scritto che si tratta di un ampli cuffie.
http://www.introni.it/pdf/CQ%20elettronica%201978_09.pdf
Ammesso che i diffusori moderni sono molto più efficienti .... ma provarlo con delle cuffie non sarebbe una cattiva idea.
Barone Rosso- Moderatore
- Data d'iscrizione : 24.03.08
Numero di messaggi : 8036
Località :
Provincia : Altrove
Impianto : Z + X = Y
Re: Ampli Classe A da 3 Watt dott. R. Borromei
Albert^ONE ha scritto:Minkia il cloruro ferrico non ancora mangia tutto il rame che palle!!!!
Miiiiiiiiiiinchia ancora state a macchiare tutto e inquinare con il cloruro ferico (che sosta pure un botto e quando esausto ci mette una cifra a corrodere)?????
![Very Happy](/users/1612/43/05/65/smiles/292187.gif)
![Very Happy](/users/1612/43/05/65/smiles/292187.gif)
![Very Happy](/users/1612/43/05/65/smiles/292187.gif)
![Very Happy](/users/1612/43/05/65/smiles/292187.gif)
Acqua ossigenata a 130 volumi (ferramenta) e acido muriatico (quello del supermarket). 1 parte di acqua ossigenata e 2 di acido muriatico. In 30 secondi la pcb è pronta (se la reazione vi pare troppo veloce aggiungete 1 parte di acqua del rubinetto). Costo esiguo e una volta inciso la pcb lo buttate tranquillamente (io lo uso per riportare alla ragione certe erbacce che mi crescono in giardino...)
![Wink](/users/1612/43/05/65/smiles/352562.gif)
Ovviamente, è una cosa da fare all'aperto in zona ben areata, visto che i gas che si sprigionano non sono proprio salubri. Guanti e occhiali d'obbligo.
Giovanni
Giobax- Membro di riguardo
- Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress
Pagina 1 di 3 • 1, 2, 3
![-](https://2img.net/i/empty.gif)
» ampli 10 watt lasse A in regalo
» Perchè 80 watt di un ampli non sono uguali ad 80 watt di un altro ampli?
» Amplificatore in classe a 8-10 watt
» Sure Audio. 50 watt in classe D a 36 euro!
» mhz classe d , finali MONO da 400 WATT!!
» Perchè 80 watt di un ampli non sono uguali ad 80 watt di un altro ampli?
» Amplificatore in classe a 8-10 watt
» Sure Audio. 50 watt in classe D a 36 euro!
» mhz classe d , finali MONO da 400 WATT!!
T-Forum, la vera HiFi alla portata di tutti :: Amplificatori :: Integrati e finali a stato solido in classe A/AB
Pagina 1 di 3
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
|
|
» L’ offferta musicale attuale è scaduta per qualità e complessità?
» Revox A77 con problemi ai motori (credo)
» Cambio impianto ma dubbi tra Amplificatore classico o Amplificatore con Streamer
» problema amplificatore kenwood ka-56
» Lonpoo LP42X - Amplificate
» Che musica ascoltate in questo momento?
» Consigli per la realizzazione di una cassa audio di potenza in mono
» Problemi peso testina Pioneer PL12D
» cambio Stilo o Testina
» Topping D50s vs. S.M.S.L D-6s
» Kit per bmw x5
» Condensatori 7000 vs 10000 Sostituzione
» Pre Phono Nakamichi
» Fosco Marain, Stefano Bollani e Massimo Altomare - Gnòsi delle Fànfole (2007)
» Collegare casse passive a cascata
» Amplificatore AERON A4P audio salta a tratti
» Consiglio finale 2 ch
» Vestlyd V15C
» Preamplificatore Arylic BP50
» ELIPSON HERITAGE XLS 11
» Nuove valvole per Xindak XA3200MKII
» Giradischi Technics
» Ragazzi avrei un dubbio su i giradischi technics
» Giradischi Marantz TT2200: a 45 giri ruota lentamente e non si riesce a regolare.
» amplificatori con un buon ingresso phono
» Stax elettrostatiche come smontarle
» Cuffie HIFI ?
» Ma quanti tipi di 24/192 esistono?
» Sony RCD-W100 - Piccolo difetto su Deck B
