Ampli Classe A da 3 Watt dott. R. Borromei

Ma fate l'originale , ovvero il JLH del 1969



http://www.tcaas.btinternet.co.uk/index-1.htm

Maurarte prima o poi faccio anche il JLH,ma questo mostricciatolo da 3 watt mi ha stregato grande classe!


Cmq i motorola MJ sono quasi introvabili!

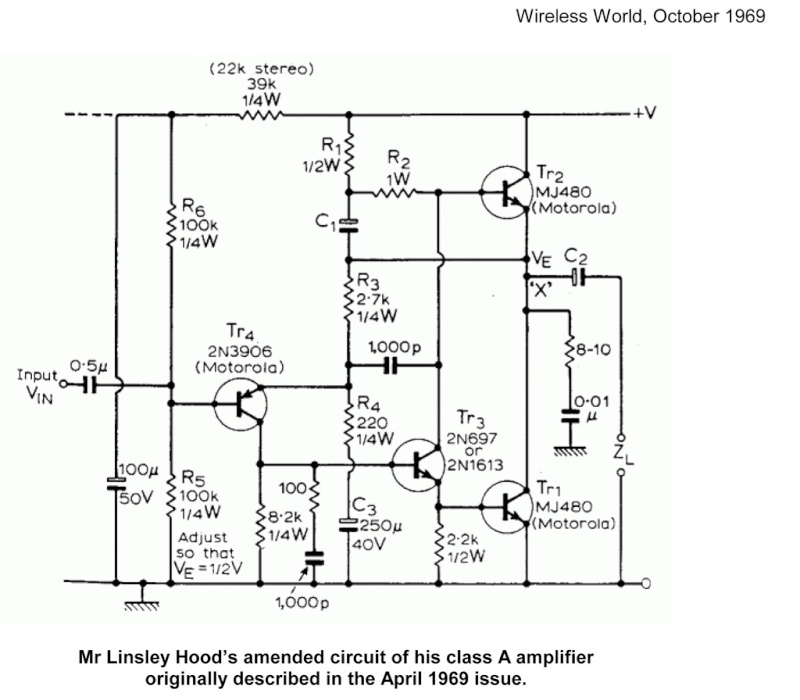

Il 3W è la copia del JLH.
Potete fare il JLH anche con i 2n1711 ed i 2n3055 come finali (test fatti circa 20 anni fa a casa del grande Romeo di Kithouse)

Ho sentito dire che però gli 2N3055 non vanno come gli MJ

Albert^ONE ha scritto:Ho sentito dire che però gli 2N3055 non vanno come gli MJ

Utilizza i TIP41A visto che gia li hai
Con i 2n3055 il risultato non mi era parso poi così male.

Si,utilizzo i TIP41C che hanno come Vcbo e Vceo 100V

Albert^ONE ha scritto:Si,utilizzo i TIP41C che hanno come Vcbo e Vceo 100V

Punta all'originale, fai il JLH

Li faccio tutti e due,il piccolo da 3 Watt è già in cantiere settimana prossima dovrebbe essere funzionante e parto con i test Per il JLH appena ho tempo,forse per settembre me cacciano di casa!!!!!

MaurArte ha scritto:

Albert^ONE ha scritto:Si,utilizzo i TIP41C che hanno come Vcbo e Vceo 100V

Punta all'originale, fai il JLH

Ho su pcb 4 versioni del JLH, ed ho postato anche le camparative.Solo quello versione versione 2005 risulta più potente del minimalist, ma in termini di qualità assoluta non ne parliamo neanche, poi le altre versioni 1969, e varie sino alla 2003 na delusione.
io le ho fatte
gigi

Di prove con il JLH ne ho fatte tante anche io. Se realizzato seguando i dettami del progettista (alimentazione inclusa) a mio avviso suona piuttosto bene.
Un difetto sono i bassi lunghetti e poco definiti. Un pregio è la sua musicalità.

MaurArte ha scritto:Di prove con il JLH ne ho fatte tante anche io. Se realizzato seguando i dettami del progettista (alimentazione inclusa) a mio avviso suona piuttosto bene.
Un difetto sono i bassi lunghetti e poco definiti. Un pregio è la sua musicalità.

Caro confermo in toto le tue impressioni e reputo anche io il 1969 il migliore.L'ho realizzato seguendo alla lettera gli schemi in primis quello dell'alimentazione.
A dire il vero oltre l'alimentazione classica con ponte e cap, il moltiplicatore di capacità è quello che ha dato il miglior risultato e come riferito nel post dove ho trattato l'argomento, la mia realizzazione era proprio con gli mj480 che avevo mecciato.
Avevo recuperato 16 pezzi ma li ho rivenduti a 10 euro cad. in ragione dei BDW21 risultati a mio modestissimo parere più performanti, dando al finalino un miglior controllo sui medio-bassi.
Confermo la sua musicalità, ma la sua pecca maggiore è proprio sulle basse e medio basse frequenze, che talvolta si impastano, risultando non molto controllate, a differenza del minimalist che sulle basse riesce a dare sferzate dure quando occorrono, ed essere dolce nei bassi con note profonde e morbide quando occorrono e difficilmente il suono risulta poco definito e/o impastato.
Mauro lo so che sei stra incasinato, ma sarebbe un onore avere un tuo parere sul MINIMALIST, se riesci a realizzarlo.
gigi

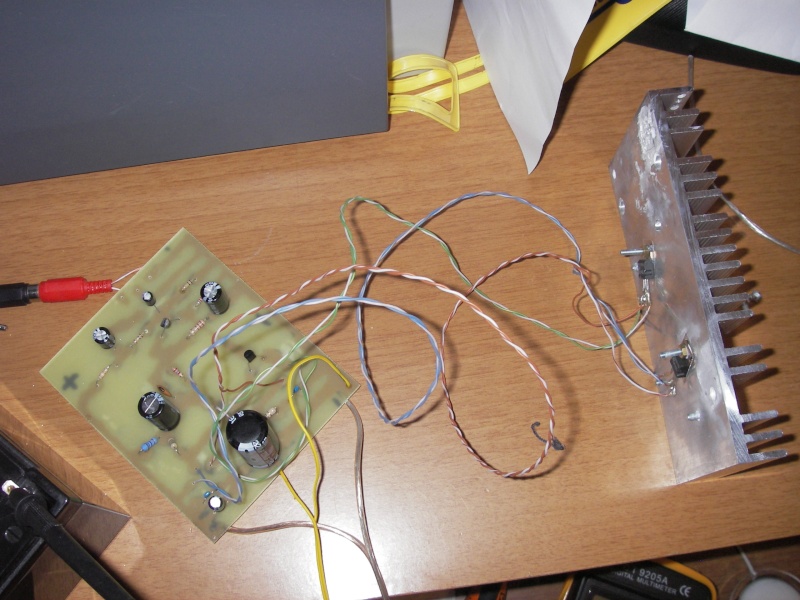

Ampli in assemblaggio,mi mancano solo i dissipatori

Primi vagiti molto promettente del piccolo mostricciatolo,provato con piccolo alimentatore da 9 volt 200mA grande suono,continuo le prove con qualcosa di più performante e potente

Ma per caso si trova a comprare su internet il PCB già pronto?

No è da realizzare il PCB

Piccolo mostro in prova,grande dinamica,mi piace

Come corrente ciuccia poco + di 1 Amper,altre prove in corso,non gli piace l'alimentazione swich

Albert^ONE ha scritto:
non gli piace l'alimentazione swich

ci credo, dovresti eliminare alcuni componenti per usare lo sw.
ti seguo

Se lo realizzate mettete dei bei dissipatori grossi che i transistor scaldano molto


Stavo quasi pensando di provare i Bux 48....che dici Gigi?

Albert^ONE ha scritto:Se lo realizzate mettete dei bei dissipatori grossi che i transistor scaldano molto


Stavo quasi pensando di provare i Bux 48....che dici Gigi?

I bux48 sono 4 stagioni, sicuramente avrai un buon risultato, ma la pecca a mio modestissimo avviso di questo ampli è l'impossibilità di regolazione del bias, non vedo trimmer in giro, e neanche un sistema di auto.bias, Per cui controlla sempre la V/2 altrimenti altro che classe A.
Una polarizzazione fissa con delle resistenza, non ti darà mai un precisione del punto di lavoro dei transistor, anche se prendi medesimi transisto, fai la prova a sostituirli a rotazione ogni tr ti darà un risultato in termini di v/2 uno diverso dall'altro, io la prova la feci con ben 10 tip142.Per cui quella R alta da 100k meglio un trimmer.
mio modestissimo parere, che non si incazzi il Dottore.

Gigi oggi pomeriggio stavo pensando la stessa cosa guardando in rete questo JLH


http://www.tcaas.btinternet.co.uk/jlh1996.pdf


Stò provando i BUX 48,domani vi faccio sapere come suonano,i transistor riscaldano pochissimo anche senza dissipatori

Albert^ONE ha scritto:Gigi oggi pomeriggio stavo pensando la stessa cosa guardando in rete questo JLH


http://www.tcaas.btinternet.co.uk/jlh1996.pdf


Stò provando i BUX 48,domani vi faccio sapere come suonano,i transistor riscaldano pochissimo anche senza dissipatori

Se scaldano pochissimo non hai una esatta polarizzazione in classe A , anche con un assorbimento di meno di 1 A i tr devono scaldare.
Se ti riferisci al JLH del documento che conosco, vedi che un trimmer c'è.

Gigi con qualsiasi tensione ho provato da 12 a 32 Volt,la V/2 è sempre impeccabile,i transistor scaldano c'era una saldatura fredda

Albert^ONE ha scritto:Gigi con qualsiasi tensione ho provato da 12 a 32 Volt,la V/2 è sempre impeccabile,i transistor scaldano c'era una saldatura fredda

Impressioni

Con i TIP41C mi è sembrato molto neutro e con un suono molto realistico,ma anche con i dissipatori scalda molto,ci vogliono dei dissipatori molto generosi.

Con i BUX48 il suono mi sembra molto simile al MINIMALIST,bel suono ma mi ha lasciato un pò perplesso.

Poi la cosa strana è che come assorbimento di corrente ho circa 300-400mA,mi sembra molto basso,che dite?

Albert^ONE ha scritto:Con i TIP41C mi è sembrato molto neutro e con un suono molto realistico,ma anche con i dissipatori scalda molto,ci vogliono dei dissipatori molto generosi.

Con i BUX48 il suono mi sembra molto simile al MINIMALIST,bel suono ma mi ha lasciato un pò perplesso.

Poi la cosa strana è che come assorbimento di corrente ho circa 300-400mA,mi sembra molto basso,che dite?

In termini di assorbimento, nel progetto originario non ci sono indicazioni in merito?, il progettista dovrebbe sapere ed informare almeno su alcuni dati fondamentali.
Ma 300ma mi sembrano veramente pochini, poteva starci per una configurazione in classe A in PP.
