TA 2022 zoe_tsang

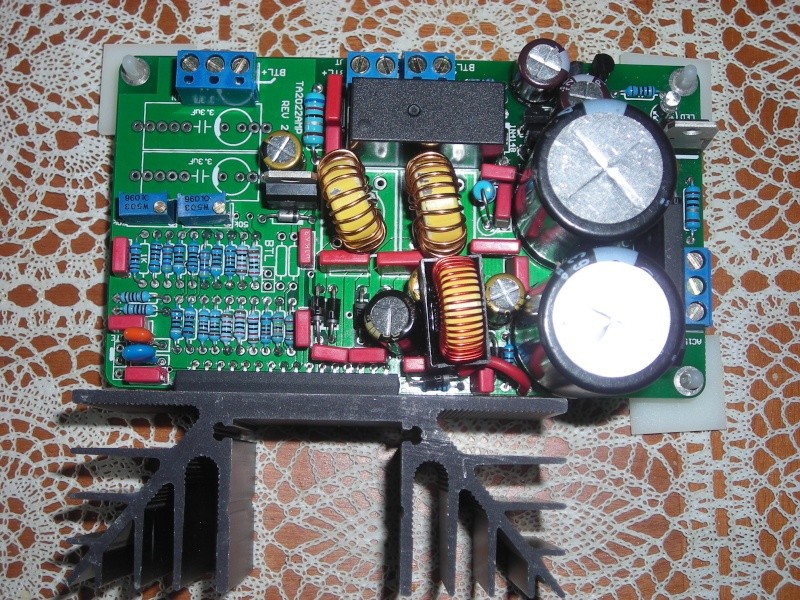

Salve ragazzi ...a chi è interessato posto foto della scheda modificata del 2022 di zoe_tsang a basso prezzo.
Sono stati sostituiti quasi tutti i componenti e avendone realizzata un' altra che possiedo posso dire che cosi' modificata suona piuttosto bene con il pre a valvole e laconsiglio a chi si vuole dilettare a montare componenti ricordando di sostituire tutti o quasi i componenti .
cap ELETTROLITICI DA 4700 Nichicon
cap elettr. da 47 nichicon gold
capelettr- da 100 sostituiti con nichicon 220 o 330
capelettr. da 100 nichicon
condensatori da 0,1 wima o Ero
condensatori da 0,22 wima o Ero
Bobina da 100 uh con VITEC 100UH
Bobine da 22UH con toride 68.2 e cavetto da 0,8 per 11UH
trimmer se volete bourns
resistenze ingresso Vishay e Draloric 0,6 o 1 watt
Diodi schottky veloci e diodi rimanenti di serie forniti come i rimanenti componenti e i connettori se volete usarli ..
Dissipatore a scelta
Gli altri componenti si possono utilizzare ..
Mancano nella foto i cap di ingresso da 3,3 e consiglio jantzen serie Blu da 3,3 oppure ArcOtronics assiali mkp ma sono piuttosto grossini e allora meglio Jantzen.
La scheda è veramente piccola e in foto sembra piu 'grande ma non è facile mettere cap elettrolitici che possano entrare e fare in modo che tutti gli altri componenti ci stiano comodi,,,,!!!!!

Yulian sei un vulcano pure tu

Ma dimmi originale la zoe_tsang come funzionava? ...maluccio come immagino?

Giulian sei un vulcano!

ma perchè hai postato nella sezione presentazioni?

DACCLOR65 ha scritto:ma perchè hai postato nella sezione presentazioni?

perchè CI PRESENTA una sua creazione

Stentor ha scritto:Yulian sei un vulcano pure tu

Ma dimmi originale la zoe_tsang come funzionava? ...maluccio come immagino?

Ciao. originale non l ho mai assemblata perchè le vende non montate e non conviene prenderla montata perchè dissaldare i componenti non ha senso e si rovina.
To posso dire che cosi' trasformata suona molto bene e con un trafo da 24 Volt duale sforna 25 watt senza scomporsi con ottimo dettaglio . presenza e ariosità-
Sono rimasto sopreso la prima volta perchè andava meglio del pop pulse(NON CI VUOLE MOLTO) e anche del fenice che rimaneva al confronto un po piu ' loffo .

E' vivace e si comporta molto bene e se dovessi darle un voto como rapporto qualità prezzo direi 9 ma con quasi tutti i componenti cambiati.
Non ha componenti smd ma tutti con reofori ed è un valore aggiunto rispetto alla fenice che piu' di tanto non si puo' toccare e a seconda della qualità degli stessi i migliora di molto !!!!!
Ne ho assemnlate 3 per amici e suonano tutte bene e si sono dimostrate affidabili!!!!!!!!!!!!!
PS, io la preferisco con tutti cap ERO invece di Wima che la rendono ancora piu 'aperta ma è solo una questione di gusto personale !!!!!!!!!!!!!!!!

DACCLOR65 ha scritto:ma perchè hai postato nella sezione presentazioni?

Me ne sono accorto ora .......

yulian ha scritto:
To posso dire che cosi' trasformata suona molto bene e con un trafo da 24 Volt duale sforna 25 watt senza scomporsi con ottimo dettaglio . presenza e ariosità-
Sono rimasto sopreso la prima volta perchè andava meglio del pop pulse(NON CI VUOLE MOLTO) e anche del fenice che rimaneva al confronto un po piu ' loffo .

quale pop pulse??

cucicu ha scritto:

yulian ha scritto:
To posso dire che cosi' trasformata suona molto bene e con un trafo da 24 Volt duale sforna 25 watt senza scomporsi con ottimo dettaglio . presenza e ariosità-
Sono rimasto sopreso la prima volta perchè andava meglio del pop pulse(NON CI VUOLE MOLTO) e anche del fenice che rimaneva al confronto un po piu ' loffo .

quale pop pulse??

IL 2022 !!!!!!! ....... Il T 150 MKII......

yulian ha scritto:

cucicu ha scritto:

yulian ha scritto:
To posso dire che cosi' trasformata suona molto bene e con un trafo da 24 Volt duale sforna 25 watt senza scomporsi con ottimo dettaglio . presenza e ariosità-
Sono rimasto sopreso la prima volta perchè andava meglio del pop pulse(NON CI VUOLE MOLTO) e anche del fenice che rimaneva al confronto un po piu ' loffo .

quale pop pulse??

IL 2022 !!!!!!! ....... Il T 150 MKII......

yulian ha scritto:

cucicu ha scritto:

yulian ha scritto:
To posso dire che cosi' trasformata suona molto bene e con un trafo da 24 Volt duale sforna 25 watt senza scomporsi con ottimo dettaglio . presenza e ariosità-
Sono rimasto sopreso la prima volta perchè andava meglio del pop pulse(NON CI VUOLE MOLTO) e anche del fenice che rimaneva al confronto un po piu ' loffo .

quale pop pulse??

IL 2022 !!!!!!! ....... Il T 150 MKII......

La mia fenice 100 alimentata in lineare.... a cui ho fatto solo tre semplici modifiche (rimozione del potenziometro originale per con figurarla come finale, sostituzione dei condensatori di ingresso con dei Vishay e altri due condensatori di "boost" in parallelo a quelli presenti per aumentarne la capacità) non la trovo male ....è imho cmq superiore al poppulse..... secondo te questa upgradata come hai fatto tu è molto meglio ?

Stentor ha scritto:

yulian ha scritto:

cucicu ha scritto:

yulian ha scritto:
To posso dire che cosi' trasformata suona molto bene e con un trafo da 24 Volt duale sforna 25 watt senza scomporsi con ottimo dettaglio . presenza e ariosità-
Sono rimasto sopreso la prima volta perchè andava meglio del pop pulse(NON CI VUOLE MOLTO) e anche del fenice che rimaneva al confronto un po piu ' loffo .

quale pop pulse??

IL 2022 !!!!!!! ....... Il T 150 MKII......

La mia fenice 100 alimentata in lineare.... a cui ho fatto solo tre semplici modifiche (rimozione del potenziometro originale per con figurarla come finale, sostituzione dei condensatori di ingresso con dei Vishay e altri due condensatori di "boost" in parallelo a quelli presenti per aumentarne la capacità) non la trovo male ....è imho cmq superiore al poppulse..... secondo te questa upgradata come hai fatto tu è molto meglio ?

La fenice va meglio del Pop ma piu ' di tanto non si puo 'modificare e questa secondo me va un po 'meglio come timbrica e dettaglio e ariosità e risulta piu ' veloce nei transienti rispetto agli altri due ma sono differenze piccole e dipende anche dai cap che si montano nella fenice . come graduatoria metterei Questo insieme all' Audiophonic al quale è necessario cambiare i cap wima di ingresso con qualcosa d 'altro come vishay o Jantzen serie blu , poi di seguito Fenice e come ultimo ultimo Pop sempre settati come finali . iL pop tra l'altro non rende come finale e non si accoppia bene generalmente ai pre ed è quello piu penalizzato sotto tutti i punti di vista
No ho scoltato il muse e il topping ma sono integrati e per provarli occorre bypassare il pot per cui mi limito a segnalare quelli che ho provato.

yulian ha scritto:

Stentor ha scritto:

yulian ha scritto:

cucicu ha scritto:

quale pop pulse??

IL 2022 !!!!!!! ....... Il T 150 MKII......

La mia fenice 100 alimentata in lineare.... a cui ho fatto solo tre semplici modifiche (rimozione del potenziometro originale per con figurarla come finale, sostituzione dei condensatori di ingresso con dei Vishay e altri due condensatori di "boost" in parallelo a quelli presenti per aumentarne la capacità) non la trovo male ....è imho cmq superiore al poppulse..... secondo te questa upgradata come hai fatto tu è molto meglio ?

La fenice va meglio del Pop ma piu ' di tanto non si puo 'modificare e questa secondo me va un po 'meglio come timbrica e dettaglio e ariosità e risulta piu ' veloce nei transienti rispetto agli altri due ma sono differenze piccole e dipende anche dai cap che si montano nella fenice . come graduatoria metterei Questo insieme all' Audiophonic al quale è necessario cambiare i cap wima di ingresso con qualcosa d 'altro come vishay o Jantzen serie blu , poi di seguito Fenice e come ultimo ultimo Pop sempre settati come finali . iL pop tra l'altro non rende come finale e non si accoppia bene generalmente ai pre ed è quello piu penalizzato sotto tutti i punti di vista
No ho scoltato il muse e il topping ma sono integrati e per provarli occorre bypassare il pot per cui mi limito a segnalare quelli che ho provato.

Ok capito .... i Vishay (quelli verdi) li hai usati anche tu in passato ? ...se si come ti sei trovato e come li descriveresti?

Stentor ha scritto:

yulian ha scritto:

Stentor ha scritto:

yulian ha scritto:

IL 2022 !!!!!!! ....... Il T 150 MKII......

La mia fenice 100 alimentata in lineare.... a cui ho fatto solo tre semplici modifiche (rimozione del potenziometro originale per con figurarla come finale, sostituzione dei condensatori di ingresso con dei Vishay e altri due condensatori di "boost" in parallelo a quelli presenti per aumentarne la capacità) non la trovo male ....è imho cmq superiore al poppulse..... secondo te questa upgradata come hai fatto tu è molto meglio ?

La fenice va meglio del Pop ma piu ' di tanto non si puo 'modificare e questa secondo me va un po 'meglio come timbrica e dettaglio e ariosità e risulta piu ' veloce nei transienti rispetto agli altri due ma sono differenze piccole e dipende anche dai cap che si montano nella fenice . come graduatoria metterei Questo insieme all' Audiophonic al quale è necessario cambiare i cap wima di ingresso con qualcosa d 'altro come vishay o Jantzen serie blu , poi di seguito Fenice e come ultimo ultimo Pop sempre settati come finali . iL pop tra l'altro non rende come finale e non si accoppia bene generalmente ai pre ed è quello piu penalizzato sotto tutti i punti di vista
No ho scoltato il muse e il topping ma sono integrati e per provarli occorre bypassare il pot per cui mi limito a segnalare quelli che ho provato.

Ok capito .... i Vishay (quelli verdi) li hai usati anche tu in passato ? ...se si come ti sei trovato e come li descriveresti?

I vishay li uso e li alterno a seconda delle implementazioni. Sono ottimi cap ma ..ho riscontrato una certa rugosità se vogliamo chiamarla cosi' nel medio che crea una certa fatica di ascolto e mi fa preferire ,ma non sempre, i Jantzen serie z (blu) che risultano piu' levigati . Nelle schede che necessitano di aperture in alto mi piacciono gli Arcotronics Nos che è difficile trovare.
Sulla fenice metterei i Jantzen blu che si comportano molto bene e a mio parere rendono meglio dei vishay .
Queste schede sentono molto i cap di ingresso e a seconda di quelli che si usano danno risultati piuttosto diversi e bisogna fare delle prove con dei ponticellini per provare i cap ottimali e ottimizzarle al meglio a seconda dei propri gusti.
Fra i cap non troppo costosi (jensen esclusi ) considero i Jantzen serie blu i piu 'universali e ben suonanti cap e dall ottimo prezzo piuttosto contenuto.
I neri esempio colpiscono subito per l ' impatto che danno immediatamente ma alla lunga i blu sono piu 'raffinati per esempio, anche se in alcune schede tipo sure 2024 i neri sono eccellenti.
A mio parere e dopo aver provato centinaia di cap di tutti i tipi mi sono orientato su questi blu che sono un ottimo compromesso senza diventar matto a cercare gli Arcotronic nos.
Poi nel versante implementazione nello stadio uscita i wima e gli Ero (vishay) e sopratuto questi ultimi sono i miei preferiti come pure gli ero assiali per i bypass e come pure le resistenze ero vishay e come pure le resistenze ero e draloric.
Nel ricondizionamento dei leak e quad valvolari d'epoca rigorosamente ero mkt assiali e arcotronics mkt a profusione che davano velocità e dettaglio al risveglio di queste macchine incredibili mentre esempio gli mkp li afflosciavano ecosi' in molti pre valvolari che con qualche ritocco dei cap di uscita prendono nuova vita.
A volte basta poco per ottimizzare delle macchine ma ci vuole esperienza nela conoscenza dei cap per non fare centinaia di prove .
Dipende dal suono che vuoi ottenere ma sulla fenix proverei spassionatamente i Jantzen blu !!!!!!!!!!!
La rendono piu '...musicale e meno.... affaticata a mio avviso.

In una scheda così piccola io, col saldatore, avrei accoppato tanti di quei componenti che la schedina invece di suonare farebbe di meglio!!!
Avrebbe imparato a parlare... e non dico cosa direbbe e dove mi manderebbe...
Ci avrai perso la vista in quel puzzle...
Paragonata al mio idolo, il 2024, come suona??

burmar ha scritto:In una scheda così piccola io, col saldatore, avrei accoppato tanti di quei componenti che la schedina invece di suonare farebbe di meglio!!!
Avrebbe imparato a parlare... e non dico cosa direbbe e dove mi manderebbe...
Ci avrai perso la vista in quel puzzle...
Paragonata al mio idolo, il 2024, come suona??

Adesso che è diventata grande ....con i componenti seri suona benone!!!!!!!!!!!!!

yulian ha scritto:

Stentor ha scritto:

yulian ha scritto:

cucicu ha scritto:

quale pop pulse??

IL 2022 !!!!!!! ....... Il T 150 MKII......

La mia fenice 100 alimentata in lineare.... a cui ho fatto solo tre semplici modifiche (rimozione del potenziometro originale per con figurarla come finale, sostituzione dei condensatori di ingresso con dei Vishay e altri due condensatori di "boost" in parallelo a quelli presenti per aumentarne la capacità) non la trovo male ....è imho cmq superiore al poppulse..... secondo te questa upgradata come hai fatto tu è molto meglio ?

La fenice va meglio del Pop ma piu ' di tanto non si puo 'modificare e questa secondo me va un po 'meglio come timbrica e dettaglio e ariosità e risulta piu ' veloce nei transienti rispetto agli altri due ma sono differenze piccole e dipende anche dai cap che si montano nella fenice . come graduatoria metterei Questo insieme all' Audiophonic al quale è necessario cambiare i cap wima di ingresso con qualcosa d 'altro come vishay o Jantzen serie blu , poi di seguito Fenice e come ultimo ultimo Pop sempre settati come finali . iL pop tra l'altro non rende come finale e non si accoppia bene generalmente ai pre ed è quello piu penalizzato sotto tutti i punti di vista
No ho scoltato il muse e il topping ma sono integrati e per provarli occorre bypassare il pot per cui mi limito a segnalare quelli che ho provato.

il pop con cosa l'hai provato come pre? hai settato come finale escludendo il pot...perchè io sinceramente come suono non mi trovo male...

Yulian, che dire, come al solito sei spumeggiante, una bella sorpresa continua. Mi raccomando non smettere di deliziarci con i tuoi sapienti interventi, straordinaria la tua disamina sui condensatori una vera e propria guida all'uso.

De simone Biagio ha scritto:Yulian, che dire, come al solito sei spumeggiante, una bella sorpresa continua. Mi raccomando non smettere di deliziarci con i tuoi sapienti interventi, straordinaria la tua disamina sui condensatori una vera e propria guida all'uso.

Thanks Biagio!!!!!!!!!!!

oh, ma avete visto il titolo del maestro? .mi pare ovvio che sforna capolavori!

grande yulian!!!!!!!!

cucicu ha scritto:oh, ma avete visto il titolo del maestro? .mi pare ovvio che sforna capolavori!

grande yulian!!!!!!!!

Guarda questi!!!!!!!!!!!!
https://www.tforumhifi.com/t18594-cavi-seganle-in-argento-by-yulian#300975

yulian ha scritto:

cucicu ha scritto:oh, ma avete visto il titolo del maestro? .mi pare ovvio che sforna capolavori!

grande yulian!!!!!!!!

Guarda questi!!!!!!!!!!!!
https://www.tforumhifi.com/t18594-cavi-seganle-in-argento-by-yulian#300975

grande!

yulian ha scritto:

cucicu ha scritto:oh, ma avete visto il titolo del maestro? .mi pare ovvio che sforna capolavori!

grande yulian!!!!!!!!

Guarda questi!!!!!!!!!!!!
https://www.tforumhifi.com/t18594-cavi-seganle-in-argento-by-yulian#300975

meritatissimo, complimenti Yulian.

Scusate la domanda da persona notevolmente ignorante sui T-Amp, ma perchè il condensatore di ingresso ?

francoiacc ha scritto:Scusate la domanda da persona notevolmente ignorante sui T-Amp, ma perchè il condensatore di ingresso ?

Per evitare la dc in entrata hanno il compito di filtrare il segnale da un'eventuale tensione continua.
