Come usare questi Vmeter?

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Come usare questi Vmeter?

Messaggio  Miclaud il Mer 21 Ago 2013 - 11:01

Ragazzi, ho tanta voglia di fare una bella tamarrata Very Happy

Mi piacerebbe comprare questi vmeter: http://www.ebay.it/itm/220905204325?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649


Ed usarli per i miei due IcePower, che uso in biamplificazione. Mi chiedo però se siano adatti: per la 12v della lampadina posso usare un regolatore sull'uscita ausiliare in DC degli icepower ma per la scala dei vmeter? Leggo "Scala: da -20dB a + 5 dB". Immagino che siano il minimo e massimo valore misurabile da questi vmeter, dite che siano adatti al mio caso? In effetti non ho idea di come ragionare in dB... so solo che i miei icepower, lavorando ancora non in BTL, possono erogare 25W ciascuno (sono dei 50ASX2).


Vi ringrazio per ogni consiglio Smile
avatar
Miclaud
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 03.03.10
Numero di messaggi : 1898
Località : Macerata
Occupazione/Hobby : Informatico/Informatico-Audiofilo-Musicista-Nuotatore-Cazzeggiatore
Provincia (Città) : nervosa pacatezza
Impianto :
-> Voyage MPD rt + WaveIO Xmos
-> Rockna RD2-SE DAC
-> Pre valvolare Sonus Mirus
(a.k.a. Xindak 3200 MKII)

-> B&O IcePower 50ASX2 BTL
Dual Mono

-> ProAc Response D15


http://www.unprogged.com

Tornare in alto Andare in basso

Re: Come usare questi Vmeter?

Messaggio  MANU97 il Mer 21 Ago 2013 - 11:14

se superi i 0dB sei in distorsione...devi restarne sotto! Anche nei picchi.

Ti serve questa http://www.ebay.it/itm/vumeter-vu-meter-kit-lancette-strumenti-ad-ago-amplificatore-DIY-PCB-circuito-/320865669297?pt=Amplificatori&hash=item4ab51590b1 per farli fungere.

Visto che li colleghi all'ampli userai la parte "High"...il resto della taratura sarà indicata nel manuale.

avatar
MANU97
Aiutante Cerimoniere
Aiutante Cerimoniere

Data d'iscrizione : 29.09.11
Numero di messaggi : 2155
Località : Passo del Ghiffi
Occupazione/Hobby : Scuola, Musica e DIY.
Provincia (Città) : GE
Impianto : Ampli:
LM4780-LM3886
Philips 22GH923-
The Wall-
JLH '69
LEAK Stereo 30
Grundig Mini10
Diffu:
Philips 22GL561(AD9710)-
SUB in DCAC-
Sorgente:
Asus Xonar STX+Fb2K




Tornare in alto Andare in basso

Re: Come usare questi Vmeter?

Messaggio  ghiglie il Mer 21 Ago 2013 - 11:35

@MANU97 ha scritto:se superi i 0dB sei in distorsione...devi restarne sotto! Anche nei picchi.

Ti serve questa http://www.ebay.it/itm/vumeter-vu-meter-kit-lancette-strumenti-ad-ago-amplificatore-DIY-PCB-circuito-/320865669297?pt=Amplificatori&hash=item4ab51590b1 per farli fungere.

Visto che li colleghi all'ampli userai la parte "High"...il resto della taratura sarà indicata nel manuale.

che sito allucinante quello di dbevolution! Sarei interessato pure io... Ma ero orientato su questi:

http://www.ebay.it/itm/130579751030?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649#ht_3125wt_906
avatar
ghiglie
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.11
Numero di messaggi : 1837
Località : Dal Canavese al Conero.
Occupazione/Hobby : oompa loompa
Provincia (Città) : TO (Torino), AN (Ancona)
Impianto :
Spoiler:

Play:LMS+squeezeplay-R2(AtomD510M0@Gentoo) + GeekPulse Infinity 2V0 -> Breeze TPA3116 Fullmod/MAEL19v -> Scythe Kro Craft
Pause: JLSounds XMOS/4396/noDAC -> NAD C320BEE -> MA BX2
HiFimeDIY Sabre9023 U2
HP: DT990Pro, SuperLux HD-681, HD-668B
Sansa Clip+ RockBox / Koss PortaPro /Xears XE200Pro Bamboo / JVC HA-S400 / Rock Zircon / KZ ATE&ATE-S


Tornare in alto Andare in basso

Re: Come usare questi Vmeter?

Messaggio  valterneri il Mer 21 Ago 2013 - 13:30

Data la sensibilità di 500uA pilotarli è facilissimo e non occorre nessun
circuito attivo, ne riparleremo.

La corrispondenza tra l'indicazione dello zero
e la potenza istantanea fornita dall'amplificatore è un problema balistico
derivante dalla massa dell'ago e dalla forza del campo magnetico.

Non c'è nessuna corrispondenza tra istante e indicazione,
l'ago in natura tende a fornire un valore medio o poco integrato,
l'amplificatore fornisce solo potenze istantanee, siamo noi ad
integrarle per semplicità ed utilità di calcolo.

Compra gli aghi e poi ti dico, è facile e non occorrono circuiti attivi.
avatar
valterneri
Membro classe argento
Membro classe argento

Data d'iscrizione : 09.10.12
Numero di messaggi : 3680
Provincia (Città) : -
Impianto : -

Tornare in alto Andare in basso

Re: Come usare questi Vmeter?

Messaggio  Manygold il Mar 18 Lug 2017 - 3:58

@valterneri ha scritto:Data la sensibilità di 500uA pilotarli è facilissimo e non occorre nessun
circuito attivo, ne riparleremo.

La corrispondenza tra l'indicazione dello zero
e la potenza istantanea fornita dall'amplificatore è un problema balistico
derivante dalla massa dell'ago e dalla forza del campo magnetico.

Non c'è nessuna corrispondenza tra istante e indicazione,
l'ago in natura tende a fornire un valore medio o poco integrato,
l'amplificatore fornisce solo potenze istantanee, siamo noi ad
integrarle per semplicità ed utilità di calcolo.

Compra gli aghi e poi ti dico, è facile e non occorrono circuiti attivi.
Ho i 2 vmeter analogici e adesso?, posso collegarli alle casse ?
avatar
Manygold
Interessato
Interessato

Data d'iscrizione : 08.06.17
Numero di messaggi : 20
Occupazione/Hobby : Elettronica Computer
Provincia (Città) : Milano
Impianto : Ampli denon PMA 260
Lettore CD Denon DCD520AE
Lettore cassette TEAC W-790R
Casse Kro Craft

Tornare in alto Andare in basso

Re: Come usare questi Vmeter?

Messaggio  nerone il Mar 18 Lug 2017 - 8:56

@Miclaud ha scritto:Ragazzi, ho tanta voglia di fare una bella tamarrata Very Happy

Mi piacerebbe comprare questi vmeter: http://www.ebay.it/itm/220905204325?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649


Ed usarli per i miei due IcePower, che uso in biamplificazione. Mi chiedo però se siano adatti: per la 12v della lampadina posso usare un regolatore sull'uscita ausiliare in DC degli icepower ma per la scala dei vmeter? Leggo "Scala: da -20dB a + 5 dB". Immagino che siano il minimo e massimo valore misurabile da questi vmeter, dite che siano adatti al mio caso? In effetti non ho idea di come ragionare in dB... so solo che i miei icepower, lavorando ancora non in BTL, possono erogare 25W ciascuno (sono dei 50ASX2).


Vi ringrazio per ogni consiglio Smile
Solo per curiosità, gli ice power sono questi:
http://m.ebay.co.uk/itm/322591006378?rmvSB=true&ul_ref=http%3A%2F%2Frover.ebay.com%2Frover%2F1%2F710-53481-19255-0%2F1%3Ftype%3D4%26campid%3D5336456051%26toolid%3D10001%26afsrc%3D1%26customid%3D1010X497171Xc9b69af19ef855eaaee1c73db7650dac%26mpre%3Dhttp%253A%252F%252Fwww.ebay.co.uk%252Fitm%252FBANG-OLUFSEN-50ASX2-SE-%252F322591006378%253Fhash%253Ditem4b1bec1eaa%253Ag%253An9YAAOSwFc5Xv%257EhH%26srcrot%3D710-53481-19255-0%26rvr_id%3D1260404597075&_mwBanner=1&ul_noapp=true

te lo chiedo perché stavo seguendo una discussione su questi prodotti, sembra che hanno  un alimentatore integrato sulla scheda.

nerone
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 16.05.15
Numero di messaggi : 586
Località : Pordenone
Provincia (Città) : Pordenone
Impianto : TDA 7297 - FENICE 20 - TPA3116D2 - TPA3118 MONO SANWU - TDA8932 - PRE.FET - ALIENTEK D8 - RCF BR 45 - RCF BR 1034

Tornare in alto Andare in basso

Re: Come usare questi Vmeter?

Messaggio  valterneri il Mar 18 Lug 2017 - 12:05

@Manygold ha scritto:Ho i 2 vmeter analogici e adesso?, posso collegarli alle casse ?
mi piace la virgola dopo il punto interrogativo,
indica unione e sospensione, mentre il punto interrogativo
è solo l'intonazione della prima frase.
Però è meglio usare i puntini di sospensione, e occorre una virgola prima della e,
altrimenti entra nel dubitativo anche il possesso dei VU:

Ho i 2 VU meter analogici, e adesso? ... posso collegarli alle casse?

Bene, adesso che come al solito mi sono reso antipatico
ecco la prima risposta parziale:

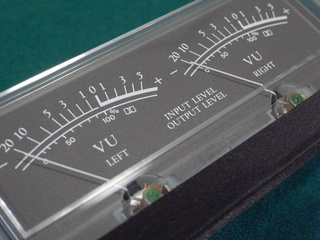

i VU meter altro non sono che semplici microamperometri a bobina mobile,
a volte di 200uA fondo scala, altre volte 500uA.
La scala, di solito da -20 a +5 dB, è arbitraria nella locazione del suo zero
e si aggiusta solo dopo taratura.
Come ho scritto sopra, la velocità dell'ago nel seguire gli inviluppi musicali
è alquanto lenta e poco si adatta a indicare la potenza istantanea di uscita
di un amplificatore.
Però l'ago, nella sua lentezza (un decimo di secondo?),
svolge una sorta di "compressione" che si adatta bene al nostro modo logaritmico
di ascoltare i suoni, ma hanno un difetto:
se a 0 poniamo la massima potenza media e a +5 la massima potenza di picco,
a - 20 ascoltiamo ancora forte e quando ascolteremo a volume normale o attenuato
gli aghi neppure si muoveranno,
è per questo che sono diffusi i circuiti per pilotaggio logaritmico.

@Manygold ha scritto:... posso collegarli alle casse?
No, non direttamente!

1) i microamperometri vogliono solo corrente unidirezionale
mentre nel filo casse ci scorre corrente bidirezionale.

2) per loro è troppo forte il segnale dell'amplificatore,
vogliono 0,2 Volt per arrivare a fondo scala
mentre un amplificatore da 50 Watt ne produce 20

3) il segnale musicale varia in modo troppo veloce,
occorre uno smorzatore elettrico per farli muovere in modo
meno nevrotico.

Il circuito è semplice e se ne trovano tanti:
un resistore in serie per diminuire il segnale
un diodo al germanio in serie per rettificarlo
un condensatore elettrolitico in parallelo per diminuire la velocità dell'inviluppo

La taratura dello 0 avviene modificando il valore del resistore.

Con l'aggiunta di altri diodi e resistori messi in parallelo in modo strano
si ottiene una specie di logaritmicità di comportamento,
ma allora sarebbe meglio utilizzare un circuito logaritmico attivo.
avatar
valterneri
Membro classe argento
Membro classe argento

Data d'iscrizione : 09.10.12
Numero di messaggi : 3680
Provincia (Città) : -
Impianto : -

Tornare in alto Andare in basso

Re: Come usare questi Vmeter?

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
