PlayStation 1 SCPH-1002

Da kingbowser Dom 10 Mag 2009 - 21:04

In piena filosofia t, vi invito a provare una playstation1 SCPH-1002 come lettore CD. Non costa molto e rende tanto
http://www.6moons.com/audioreviews/zigmahornet/zigmahornet.html

Ora spiegherò qualche tweak da apportare per migliorarne la sonorità e l'estetica
reparto audio: dare l'output del DAC direttamente in pasto ad un buffer o un preamplificatore valvolare (magari un lampizator), bypassando transistor e condensatori di scarsa qualità
alimentazione: Con l'integrato LM317 fornire un'alimentazione stabilizzata http://dogbreath.de/PS1/LinearPSU_V2/LinearPSU_V2.html

Estetica: aggiungere un pannellino LCD con driver che accetti il segnale analogico RCA
reinscatolare il tutto e integrare un joypad nello chassis

Pian piano apporterò queste modifiche (appena trovo soldi e tempo), intanto mi godo la play così com'è Very Happy

Da K8 Dom 10 Mag 2009 - 21:12

Ottima...ottima Idea

Kingbowers..!!

Da kingbowser Mar 12 Mag 2009 - 22:33

Nuova idea: al posto dello stadio di uscita che si vede in questa pagina metterò uno stadio valvolare (adeguatamente rivisto) con guadagno 16 seguito da un buffer, il LME49610

Per l'alimentazione dello stadio valvolare ho un toroidale con secondari 6,3V 15VA - 110V 25VA
I 110 raddrizzati li stabilizzo con il Maida Regulator come mi è stato consigliato da giaime su audiofaidate o avete qualche altro regolatore da consigliare? http://giaime.altervista.org/maida.html
dite che ci vuole un soft start?

Per l'alimentazione della play e dello schermo LCD userò un trasformatore da 12V 60VA (magari ci scappa anche un vu meter XD), stabilizzata con due LM317 (http://dogbreath.de/PS1/LinearPSU_V2/LinearPSU_V2.html - alla play servono +3,6V e +7,6V) e un LM7812 (lo schermo)
Per il buffer devo ancora decidere, magari lo metto esterno alla play

Da daniele Ven 15 Mag 2009 - 11:15

pessima idea quella di tenere due chitarre vicino ai diffusori...

Da bonghittu Ven 15 Mag 2009 - 11:32

daniele ha scritto:pessima idea quella di tenere due chitarre vicino ai diffusori...

Anche a me fa storcere parecchio il naso ma la simmetria mi lascia pensare che
non sia una posizione casuale....

Da robertor Sab 16 Mag 2009 - 19:04

sarebbe bello tirarci fuori un'uscita digitale dalla sony così come si può fare con l'xbox classic.

Da niten87 Sab 29 Ago 2009 - 11:43

Grande!
Anch'io avevo tratto ispirazione da quell'articolo, cercato 2 pareri sulla rete (sembra moolto quotata) e la play mi è arrivata qualche gg fa dall'inghilterra, SCPH-1002
Una veloce ripulitina ai vari contatti, spolverata e primi pareri:
Non mi aspettavo una grande rivoluzione, la ho presa perchè il vecchio sony necessitava di una bella ripulita ed iniziava ad avere qualche problemino di lettura, ma devo dire che la differenza è avvertibile ad orecchio in termine di maggior controllo (specie sulla parte bassa) e definizione sonora, la sento meno "cupa" e più decisa (scusate i termini mica tanto tecnici Very Happy

)

Come modifiche pensavo anch'io ad un'alimentazione stabilizzata e con aggiunta di filtro di rete, la presa diretta dell'uscita dal DAC e l'alloggiamento in un altro contenitore più adatto, schermato e pesante.
So che questi modelli avevano dei problemi come dissipazione del calore che generava problemi di lettura (si usava metterla in verticale, ricordate?)
Bisognerebbe anche rivedere quest'aspetto..
Per un pò non avrò purtroppo il tempo necessario per mettermici dietro, ma sarebbe bello tenerci aggiornati su come procedono i lavori!

Da niten87 Ven 4 Dic 2009 - 23:57

Mi scuso per il post multiplo ma è passato molto tempo e non è più disponibile l'opzione "modifica"..

Dopo un problema causato da un accidentale distacco "brutale" dell'alimentazione che aveva causato un deciso abbassamento del volume di uno dei canali, risolto sostituendo 2 diodi che evidentemente avevano preso una botta, ho messo mano alla vecchietta bypassando tutto il bypassabile e prelevando direttamente l'uscita del DAC, con 2 bei condensatori in poliestere.
Mi accingo a upgradare parte dell'alimentazione (filtro di rete & capacità) e a schermarla in modo più serio, nonchè a sostituire gli rca di uscita con 2 più carini.

In effetti devo dire che già a questo stadio suona davvero bene, ne è valsa di sicuro la pena!

Quando sarà finita a livello estetico allegherò 2 foto

Saluti!

Da piero7 Sab 5 Dic 2009 - 0:05

Avete visto questo? http://www.methe-family.de/cd.htm

e questo: http://dogbreath.de/PS1/index.html

Da supergiovanissimo Sab 5 Dic 2009 - 12:16

piero7 ha scritto:Avete visto questo? http://www.methe-family.de/cd.htm

e questo: http://dogbreath.de/PS1/index.html

avevo pensato anche io di twekkare la mia vecchia play...
..questi 2 qua sono dei pazzi..
ma alla fine (a quei livelli) il gioco vale davvero la candela?

Da piero7 Sab 5 Dic 2009 - 12:45

Be' avere un cd carica dall'alto che suoni bene mi pare una ragione sufficiente... Very Happy

Ma davvero pensate che le uniche meccaniche che suonano siano quelle con almeno 4 zeri dietro alla prima cifra?

Da niten87 Dom 6 Dic 2009 - 18:13

piero7 ha scritto:Avete visto questo? http://www.methe-family.de/cd.htm

e questo: http://dogbreath.de/PS1/index.html

Ciao

Sono esattamente le cose da cui son partito!
I condensatori di disaccoppiamento sono un pò più ingombranti di quelli usati nel 2^ link e li alloggio fuori a vista, per ora l'alimentazione rimane interna (ma schermata e dissipata un pò meglio), valuterò se filtrare con condensatori un pò più grossi.

Confermo che il gioco vale la candela, e il giocattolino va davvero bene.
Non ho la possibilità per ora di fare quel granchè di confronti ma per 30 euro mi son messo sulla scrivania una cosetta davvero interessante :-)

Da piero7 Dom 6 Dic 2009 - 18:59

niten87 ha scritto:
piero7 ha scritto:Avete visto questo? http://www.methe-family.de/cd.htm

e questo: http://dogbreath.de/PS1/index.html

Ciao

Sono esattamente le cose da cui son partito!
I condensatori di disaccoppiamento sono un pò più ingombranti di quelli usati nel 2^ link e li alloggio fuori a vista, per ora l'alimentazione rimane interna (ma schermata e dissipata un pò meglio), valuterò se filtrare con condensatori un pò più grossi.

Confermo che il gioco vale la candela, e il giocattolino va davvero bene.
Non ho la possibilità per ora di fare quel granchè di confronti ma per 30 euro mi son messo sulla scrivania una cosetta davvero interessante :-)

Ma certo! Suona bene pure un lettore per pc dal costo di qualche euro...

Da acvtre Gio 10 Dic 2009 - 23:38

Mi inserisco facendo un piccolo OT, spero di non dare troppo fastidio.
Volevo solo sapere a cosa può essere paragonata la ps1 come sorgente rispetto ad altre ben più note e, cosa più importante, volevo sapere se qualcuno era disposto a fare delle modifiche al post di altri e quanto possono venire a costare.
Se sono troppo OT mandate pure un pm.

Grazie e chiedo ancora scusa per il disturbo.

Da kingbowser Gio 10 Dic 2009 - 23:42

è un po' particolare, diciamo che fra tutti i lettori cd che ho provato è la sorgente con il suono più "analogico", più simile ad un giradischi che ad un cdp, senza quella artificiosità digitale che siamo abituati a sentire in generale

confermate?

Da niten87 Ven 11 Dic 2009 - 8:03

Confermo!
Il suono e`molto morbido ma assolutamente ben definito e molto presente, il dettaglio e` superiore al mio vecchietto della sony

Da Ivan Ven 11 Dic 2009 - 14:36

Vi volevo chiedere una cosa, ma il modello buono della PS1 è solo ed esclusivamente SPCH-1002 o anche altri possono essere validi?

Da niten87 Ven 11 Dic 2009 - 16:29

Sinceramente non ne ho idea, so che il DAC usato dai modelli dopo non è lo stesso, e che i commenti di chi ha provato sono del tutto a favore dei modelli vecchi scph-100X X=0, 1, 2 a seconda delle nazioni dove era rilasciata.
Chi ha provato per esempio la più recente PlayStation2 riferisce impressioni molto negative.
In effetti la costruzione del modello chiamato in causa è senza dubbio curata, con componenti di qualità e buone schermature. Le meccaniche delle slitte del laser avevano ancora il loro ingrassaggio originale, e l'assemblaggio è ottimo.

Certo non intendo dire che è costruita meglio di un cpd da 3000 euro, o che suono meglio di quest'ultimo, ma con quello che costa ha stracciato il mio sony...

Ecco una bella sfida, perchè non fare qualche confronto a doppio cieco?
Io ho disponibili lei, la PS2, la PS3 e il mio cdp.
Sarebbe interessante riportare le considerazioni!
Che ne dite?

Da Ivan Dom 13 Dic 2009 - 12:48

niten87 ha scritto:Sinceramente non ne ho idea, so che il DAC usato dai modelli dopo non è lo stesso, e che i commenti di chi ha provato sono del tutto a favore dei modelli vecchi scph-100X X=0, 1, 2 a seconda delle nazioni dove era rilasciata.
Chi ha provato per esempio la più recente PlayStation2 riferisce impressioni molto negative.

E' anche una questione di meccanica sai, sembra che quella usata nel primissimi modelli sia la stessa di CD-p hi-end. Indubbiamanente le versioni più recenti della stessa PS1 non sono come la prima.

Da kingbowser Dom 13 Dic 2009 - 13:22

La ps3 però legge dal canto suo un po' di tutto, anche sacd

è ottima, almeno come meccanica

Da shantim Dom 13 Dic 2009 - 13:50

guardate che ha combinato questo tedesco!!
http://www.sonormax.de/Sony-Seite/sony-seite1.htm

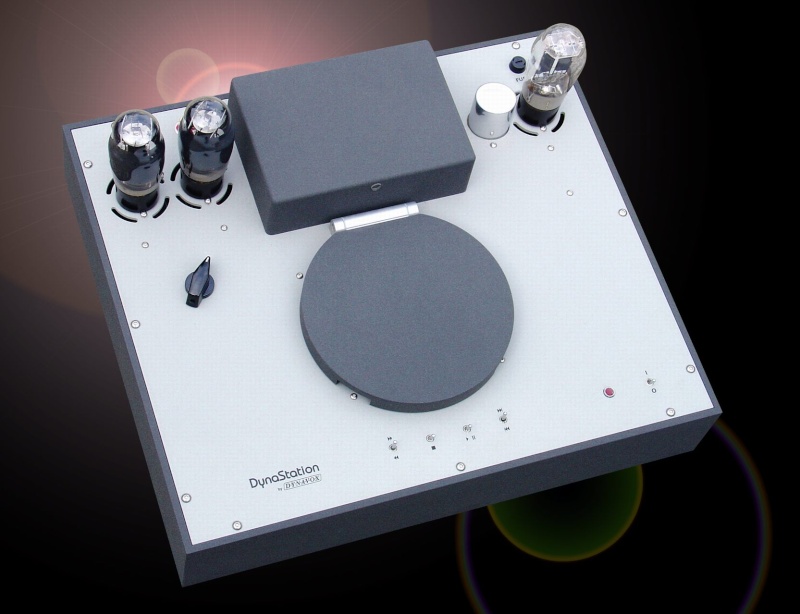

e questa qua sotto? la riconoscete? Laughing

purtroppo di questa ho solo trovato la foto su un forum...
PlayStation 1 SCPH-1002 Dynast10

Da kingbowser Dom 13 Dic 2009 - 14:05

non è difficile da fare e IMO su ebay la si vende ad un prezzo troppo alto (ho visto sparare cifre di parecchie centinaia di euro in passato)
non c'è manco uno schermo per vedere che succede

una cosa tipo questa:
http://italian.alibaba.com/product-gs/4-analog-tft-lcd-module-with-video-input-226285868.html

Da shantim Dom 13 Dic 2009 - 14:20

kingbowser ha scritto:non è difficile da fare e IMO su ebay la si vende ad un prezzo troppo alto (ho visto sparare cifre di parecchie centinaia di euro in passato)
non c'è manco uno schermo per vedere che succede

una cosa tipo questa:
http://italian.alibaba.com/product-gs/4-analog-tft-lcd-module-with-video-input-226285868.html

ne ho viste di inserzioni a 200-300 euro... da pazzi!!
lo schermo è esagerato!! Shocked

Sono veramente simpatiche e belle di estetica queste modifiche.. ma personalmente non le farei mai..
alla fine tra un cosa e l'altra 200 euro si spendono.. e non suonerà mai come un valab.. che si trova allo stesso prezzo..

Da robertor Dom 13 Dic 2009 - 19:59

la PS1 è quasi quotata come lo shigaclone sul DIYaudio forum.
le modifiche da farci non sono poche, soprattutto sull'alimentazione se non ricordo male.

Da shantim Dom 13 Dic 2009 - 23:31

robertor ha scritto:la PS1 è quasi quotata come lo shigaclone sul DIYaudio forum.
le modifiche da farci non sono poche, soprattutto sull'alimentazione se non ricordo male.

non l'ho mai ascoltata.. le mie erano ipotesi.
ma lo shigaclone è solo un transport.. per quanto buono sia, sarà poi il dac a fare la differenza..

sai dove posso trovare un elenco completo delle modifiche alla ps1? spesso o l'occasione di vedere mercatini dell'usato quindi se mi capita l'occasione.. Wink
