Re: Progetto con LM4780 che ne dite ?

Da giovyy Dom 1 Ago 2010 - 13:54

Fabio ha scritto:
Quindi in pratica ora hai unito le due piste in quel punto?
Non uso Eagle, ma immagino potrai comunque riempire il contorno vuoto con una piazzola piu grande o disegnadoci delle piste intorno.
La cosa che mi lascia perplesso e che senza i condensatorini di bypass, che comunque non guastano al riguardo, ti autoscilli in quel modo.
Che elettrolitici hai usato?
PS: Non riesco a leggere, quel contatto tra la Zobel e l'elettrolitico a cosa serve?

Si, ora le ho unite..
Ho usato 4 elettrolitici 1000uF 50V comprati sotto casa, quindi marca sconosciuta..

La Zobel (non l'ho ancora montata) è formata da una res da 2,7 ohm e un cap da 100nF, a quale elettrolitico ti riferisci?

Da Fabio Dom 1 Ago 2010 - 14:40

Quel contatto tra il condensatore della Zobel, e l'elettrolitico supplementare di alimentazione. Intravedo una indicazione PGND. Che ci attacchi li?

Da giovyy Dom 1 Ago 2010 - 14:43

Fabio ha scritto:Quel contatto tra il condensatore della Zobel, e l'elettrolitico supplementare di alimentazione. Intravedo una indicazione PGND. Che ci attacchi li?

PGND1 e PGND2 erano per collegare la massa, ma visto che poi non ho più separato CHGND e PGND, ho preferito collegarla al centro..

Da Fabio Dom 1 Ago 2010 - 15:53

E anche dopo questa modifica autoscilla senza condensatorini di bypass?

Da giovyy Dom 1 Ago 2010 - 16:03

Fabio ha scritto:E anche dopo questa modifica autoscilla senza condensatorini di bypass?

No, però ora li ho messi lo stesso..

Da Fabio Dom 1 Ago 2010 - 16:20

giovyy ha scritto:
Fabio ha scritto:E anche dopo questa modifica autoscilla senza condensatorini di bypass?

No, però ora li ho messi lo stesso..

Ah ecco, adesso mi torna, prima c'era un groudloop.

Da giovyy Dom 15 Ago 2010 - 16:51

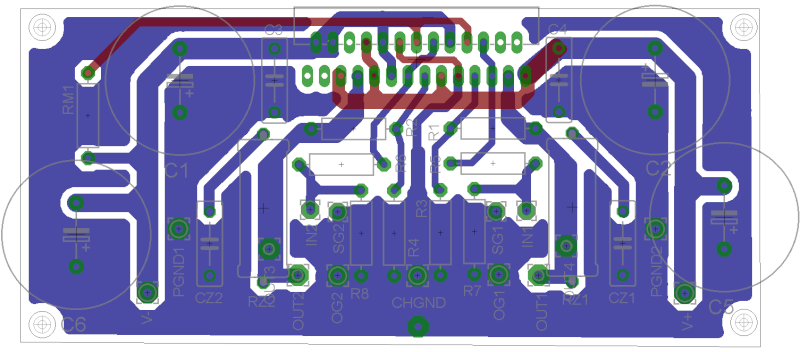

pcb corretta:
Progetto con LM4780 che ne dite ? - Pagina 4 Lm470010

EDIT

Da Fabio Dom 15 Ago 2010 - 21:40

Continuo a non riuscire ad identificare il punto di unione tra massa di alimentazione e centro stella

Da florin Dom 15 Ago 2010 - 22:30

Fabio ha scritto:Continuo a non riuscire ad identificare il punto di unione tra massa di alimentazione e centro stella

Manca il collegamento tra massa d'alimentazione e centro stella.

Da giovyy Dom 15 Ago 2010 - 22:40

florin ha scritto:
Fabio ha scritto:Continuo a non riuscire ad identificare il punto di unione tra massa di alimentazione e centro stella
Manca il collegamento tra massa d'alimentazione e centro stella.

Ora correggo.. Embarassed

EDIT: ora mi sembra perfetta!

Da gecnicolson Ven 18 Feb 2011 - 14:56

ho preso un chip LM4780. come procede il progetto? io non so progettare, mi piacerebbe saperlo fare, quindi mi affido a voi per eventuali soluzioni Razz

ho già fatto il colibrì del forum con il 1876, e sono rimasto colpito!

conoscete questo progetto?

http://www.mhennessy2.f9.co.uk/microamp/index.htm

Da MANU97 Gio 29 Set 2011 - 20:36

Salve a tutti!!
Sono nuovo in questo forum..."A colpo d'occhio" sembra un bel forum....Speriamo!!

Il primo post lo posto propio in questa discussione perchè mi servono aiuti/suggerimenti sul grande LM4780...
Ho 14anni...Ho appena iniziato le superiori(elettronica logicamente)...ma un pò di cose le conosco già...
Mi farò anche un bromografo (essenziale ormai...) e non avendo mai fatto PCB, dovrò fare un po di pratica...
Quindi cercate di spiegarmi (possibilmente) in modo non troppo complicato...

Ho già comprato DUE LM4780 per fare un impianto STEREO...ma la cosa che mi è difficile è il MASTER...
-Intanto non sò che schema usare(Principalmente puntavo su quello "ufficiale" della NATIONAL...ma poi ho notato che in rete ne esistono diverse "variazioni"...) Mi potete dire su quale riferirmi?
-Mi sono scervellato per fare il MASTER, ma senza esiti positivi (ho usato EAGLE)...se ne avete già uno voi me lo potete dare? Altrimenti mi arrangio con lo schema...
-Per il trafo, uso un 30-30 270VA....Che mi sembra andare più che bene...

Grazie mille...
Manuele

Da Switters Gio 29 Set 2011 - 21:15

Ciao Manuele, non posso esserti d'aiuto ma ti do il mio benvenuto.
E se passi dalla sezione Presentazioni vedrai quanti altri benvenuti riceverai Wink

Da Fabio Ven 30 Set 2011 - 13:50

MANU97 ha scritto:-Per il trafo, uso un 30-30 270VA....Che mi sembra andare più che bene...

Benvenuto.
30+30 sono troppi.

Da MANU97 Ven 30 Set 2011 - 13:59

...Quanto diresti?
Un 24-24 (48V) 150VA?

Da Fabio Ven 30 Set 2011 - 16:18

MANU97 ha scritto:...Quanto diresti?
Un 24-24 (48V) 150VA?

Con 30+30 sei al limite degli 84 volt:
Il datasheet che avrai consultato, riporta questi grafici:
Progetto con LM4780 che ne dite ? - Pagina 4 Lm478010

Progetto con LM4780 che ne dite ? - Pagina 4 Lm478012

Regolati che pu alzi la tensione più devi sovraddimensionare il dissipatore.
Io direi che i 24+24 in alternata, o poco più, vanno benone per un carico da 8-6 Ohm, una volta raddrizzati avrai circa 32+32V, forse mi terrei un po' più largo con la potenza.
Se il carico è da 4 Ohm non adrei oltre i 20+20

Da MANU97 Ven 30 Set 2011 - 17:45

Bene...

Appena posso, guardo gli ohm delle casse...

Da MANU97 Dom 2 Ott 2011 - 14:00

Le casse sono da 6Ohm....Prendo un 150VA 24-24 a 20.05€ (su elettronica 2000)...penso che vada bene...

Da Fabio Mar 4 Ott 2011 - 11:47

MANU97 ha scritto:Le casse sono da 6Ohm....Prendo un 150VA 24-24 a 20.05€ (su elettronica 2000)...penso che vada bene...

Se la differenza di prezzo non è eccessiva prederei qualcosa di un po' più potente,
il rendimento dei classe AB, fatta la tara, è intorno al 70% e abbondare non guasta.
Se ti tieni risicato allora abbonda di elettrolitici.
Non lesinare col dissipatore.

Da MANU97 Mar 4 Ott 2011 - 13:43

Ho nel Carrello già molta roba da Elettronica2000....Vorrei prendere tutto da un negozio...
Potrei provare se hanno qualcosa "Cevec.it"....
Non è per i soldi...è per non comprare da negozi diversi...ma se dici che è essenziale, allora lo farò...

P.S. Come avevo gia detto: Su quale Schema posso lavorare? (Ne ho trovati diversi su internet...uso il classico NATIONAL o qualcosaltro?)
Grazie

Da Fabio Mar 4 Ott 2011 - 16:42

MANU97 ha scritto: P.S. Come avevo gia detto: Su quale Schema posso lavorare? (Ne ho trovati diversi su internet...uso il classico NATIONAL o qualcosaltro?)
Grazie

Io intendevo: se a catalogo li dove compri tutto ne hanno uno da 200 o piu' watt per pochi euro in più.
Non è essenziale se ascolti a livelli condominali, se devi farci un rave aiuta in dinamica.
Tuttavia io non spenderei un capitale per un chipamp, i miglioramenti in dinamica che puoi ottenere sono limitati, sempre che non adotti configurazioni in parallelo e puoi erogare più corrente.
150W di trasformatore sono il minimo per piu di 100W totali rms e di solito ci si tiene molto più larghi, ma infondo non si ascolta un segnale continuo RMS, il segnale ha picchi di qualche decina di decibel rispetto al livello medio.
Per lo schema, segui il datasheet e non sbagli, ma occhio ai ground loop.
Idividua un punto sulla picb su quale andranno a convergere le pista della massa di alimentazione, quella di uscita, quella di riferimento del segnale e della reazione.

Da MANU97 Mar 4 Ott 2011 - 17:32

A catalogo di piu potente cè il 30-30 270VA (ma penso troppo voltaggio)...
e l'unico che va bene come voltaggi (24-24) è però 150VA (Quello citato)... Diciamo che l'uso che ne farò non è propio domestico....Abitando nei monti,ho possibilità di forti potenze sonore... Very Happy

senza esagerare ovviamente... (tenfo presente anche dellanatura... Laughing

)

Per lo schema ok...ma ce ne sono 2/3 di schemi quasi identici (stereo)...Quale di questi?

Per il trafo, provo cmq a farmi fare un preventivo dalla CEVEC...che ha bei prezzi....vedo se hanno qualcosa...
E come basette (è la mia prima volta...) prendo le presensibilizzate? Che misura andrebbe bene per questo progetto?
Vanno a male se ne compro varie e poi non le uso tutte per circa 1/2 anni? Mmm

Grazie ancora!!

Da Fabio Mar 4 Ott 2011 - 18:26

Se certo come primo montaggio di cavrtela con lo sbroglio?
E se invece del 4780 provi con due 3886 in dual mono, con due trasformatori di quelli e due basette cinesi gia fatte?
Riguardando il datasheet mi sembra che lo schema stereo sia solo con configurazione invertente.
Io la farei non invertente, seguendo il datasheet del 3886

Da MANU97 Mar 4 Ott 2011 - 18:32

Mi aiuta mio zio (tecnico elettronico)...
Ma voglio cavarmela da solo finchè posso...

Poi ho già pagato un bel po i 2 LM4780...Comprarne altri non ne hò propio voglia...e poi dovrei cambiare casse per la potenza dell'ampli...

Chi puo rispondere alle domande citate prima lo ringrazio...

Da Fabio Mar 4 Ott 2011 - 18:34

MANU97 ha scritto:Mi aiuta mio zio (tecnico elettronico)...
Ma voglio cavarmela da solo finchè posso...

Poi ho già pagato un bel po i 2 LM4780...Comprarne altri non ne hò propio voglia...e poi dovrei cambiare casse per la potenza dell'ampli...

Chi puo rispondere alle domande citate prima lo ringrazio...

2? Gli LM4780 hanno due canali.
Quindi vuoi metterli in parallelo?
