Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Grazie Alessandro, proverò! semmai per cercarne uno simile come dovrei fare nel caso?Alessandro Gurato ha scritto:Generalmente in un laboratorio si ha a disposizione un alimentatore regolabile. Se non si ha nulla .. una batteria anche 9 V dovrebbe bastare a vedere se è morto, attenzione alla polarità, provato rovescio facile che si rompa. Guarda anche se in casa hai un alimentatorino 12 V tipo quelli dei cordless o dei modem . Se di qualcosa di vecchio che non serve più puoi tagliare il connettore e usare i due fili liberi . Sempre attento alla polarità.
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7870
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Dimenticavo l’inizio della storia del registratore. Le lucine che si abbassano con il play.,Fanno effettivamente pensare ad un sovraccarico, corto,in prossimità del motore. Ma a questo punto serve un po’ di chiarezza. Penso che serva staccare il motorino e provarlo . Oppure verificare se senza motorino arrivano 12 V e se arriva anche una giusta corrente. Il componentino nel cerchietto mi sembra , ma si vede poco, un condensatore ceramico, se è così
lo puoi togliere per prova , non serve sostituirlo per capire se è blu i il colpevole. Una soluzione per capire potrebbe essere misurare
l’assorbimento del motorino , non solo la tensione.
Devi comunque staccare un filo del motorino , premere play e mettere il tester in amore , i puntali del tester vanno sulle prese dello stesso indicate con amper.Con i puntali devi andare con uno al contatto motorino libero , l’altro al cavetto staccato. Devi misurare la corrente.
lo puoi togliere per prova , non serve sostituirlo per capire se è blu i il colpevole. Una soluzione per capire potrebbe essere misurare
l’assorbimento del motorino , non solo la tensione.
Devi comunque staccare un filo del motorino , premere play e mettere il tester in amore , i puntali del tester vanno sulle prese dello stesso indicate con amper.Con i puntali devi andare con uno al contatto motorino libero , l’altro al cavetto staccato. Devi misurare la corrente.
Alessandro Gurato- Membro di riguardo
- Data d'iscrizione : 26.12.22
Numero di messaggi : 601
Località : Venezia
Provincia : Venezia
Occupazione/Hobby : Pensionato, elettronica audio, musica, vela
Impianto : Autocostruito ,Thorens td 160 super con sme 3009 Improved ortofon mc10 denon dl 300, bang olufsen beolab 6000 e beosound 4, stax sr 34
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
max27 ha scritto:... Come si chiama l'elemento cerchiato? Provo a sostituirlo ...
Alessandro Gurato ha scritto:... lo puoi togliere per prova, non serve sostituirlo per capire se è lui il colpevole,
una soluzione per capire potrebbe essere misurare ...
basta tagliargli una sola gamba un po' vicino al motore,
(sul segno rosso) così lo si può riutilizzare, se è buono, e vedere se il motore riparte.
Controllerei a vista anche le saldature nel cerchio azzurro,
per vedere che non ci siano fili spelacchiati in corto.
![Motorino morto cassette deck music hall hcd 2003 Truffa - Pagina 2 Mo_1212](https://i.servimg.com/u/f57/17/92/34/01/mo_1212.jpg)
dalla foto sfuocata mi sembra che il condensatore sia un po' sverniciato,
e questo me lo rende ancor più sospetto
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7870
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Buonasera Valter e Alessandro, avete ragionissima, il motorino con la batteria da 9v gira benissimo... quindi ora cosa faccio?valterneri ha scritto:max27 ha scritto:... Come si chiama l'elemento cerchiato? Provo a sostituirlo ...Alessandro Gurato ha scritto:... lo puoi togliere per prova, non serve sostituirlo per capire se è lui il colpevole,
una soluzione per capire potrebbe essere misurare ...
![Smile](/users/1612/43/05/65/smiles/29313.gif)
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa

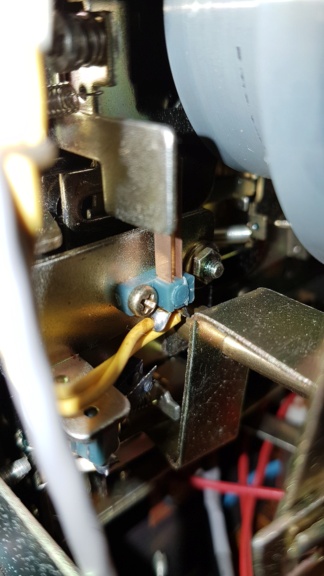

Ciao Alessandro, lamelle tipo queste?Alessandro Gurato ha scritto:Nella foto vedo sul tester 0,12 fondoscala 20v. Non va bene , servono 12v, probabilmente, non 0,12v.
Dico probabilmente perchè non so nulla di questo specifico motorino. Comunque se leggi 0,12 a tasti premuti e meno ancora da fermo potrebbe essere il micro contatto che fa partire il motorino, oppure un problema alla alimentazione del motore. di sicuro 0,12 v sono troppo pochi. Prova a vedere se quando premi play o altro, la meccanica spinge due lamelle metalliche, potrebbero essere il contatto che dovrebbe far partire il motore e potrebbero essere difettose.
Il motorino a questo punto può anche essere che vada , andrebbe tolto e provato a parte, serve qualcosa per avere i 12v.
![Motorino morto cassette deck music hall hcd 2003 Truffa - Pagina 2 20230124](https://i.servimg.com/u/f15/20/46/35/08/20230124.jpg)
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Gira bene, Ok,max27 ha scritto:Buonasera Valter e Alessandro, avete ragionissima, il motorino con la batteria da 9v gira benissimo ... quindi ora cosa faccio?di nuovo grazie
ma col condensatore cerchiato in giallo tagliato oppure no?
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7870
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Ciao Valter, con condensatore integro, ho poggiato i cavi sulle saldature della scheda dei poli positivo e negativovalterneri ha scritto:Gira bene, Ok,max27 ha scritto:Buonasera Valter e Alessandro, avete ragionissima, il motorino con la batteria da 9v gira benissimo ... quindi ora cosa faccio?di nuovo grazie
ma col condensatore cerchiato in giallo tagliato oppure no?
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
attento a dare alimentazione al motore senza staccare i fili (uno è sufficiente). Comunque per lamelle intendo tipo quella della tua foto. Viene mossa con play ? potrebbe essere giusto quella del motore.
Alessandro Gurato- Membro di riguardo
- Data d'iscrizione : 26.12.22
Numero di messaggi : 601
Località : Venezia
Provincia : Venezia
Occupazione/Hobby : Pensionato, elettronica audio, musica, vela
Impianto : Autocostruito ,Thorens td 160 super con sme 3009 Improved ortofon mc10 denon dl 300, bang olufsen beolab 6000 e beosound 4, stax sr 34
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Si quelle placchette entrano in contatto quando premo play. Il problema dell' abbassamento luci si propone anche con funzione avanzamento e riavvolgimento. Cmq ora sono certo che il motorino và. Vedo se smontando anche parte della meccanica per il cambio cinghie trovo qualche problema...
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Non toccherei, per ora, la meccanica. Va chiarito prima perchè non arrivano i 12v al motore. Sembrerebbe un problema di alimentatore ma mancando lo schema è difficile fare ipotesi.
Alessandro Gurato- Membro di riguardo
- Data d'iscrizione : 26.12.22
Numero di messaggi : 601
Località : Venezia
Provincia : Venezia
Occupazione/Hobby : Pensionato, elettronica audio, musica, vela
Impianto : Autocostruito ,Thorens td 160 super con sme 3009 Improved ortofon mc10 denon dl 300, bang olufsen beolab 6000 e beosound 4, stax sr 34
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
... occorre trovare chi assorbe così tanto da creare l'attenuazione della tensione in play ecc,Alessandro Gurato ha scritto:... Va chiarito prima perchè non arrivano i 12v al motore ...
quindi non indagare sui circuiti che forniscono tensione,
ma su quelli quelli che la ricevono, con relativi fili e saldature.
valterneri- Membro classe oro
- Data d'iscrizione : 09.10.12
Numero di messaggi : 7870
Provincia : abito nel forum
Impianto : un Thorens Debut Carbon
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Nella foto che hai mandato con le lamelle (switch) si vedono una coppia di lamelle ben in vista , poi sotto , meno visibile, una altra coppia .Questa sembra, per quel che si vede, rotta, piegata. Se una lamella va direttamente a toccare il metallo della meccanica potrebbe spiegare tutto.
Alessandro Gurato- Membro di riguardo
- Data d'iscrizione : 26.12.22
Numero di messaggi : 601
Località : Venezia
Provincia : Venezia
Occupazione/Hobby : Pensionato, elettronica audio, musica, vela
Impianto : Autocostruito ,Thorens td 160 super con sme 3009 Improved ortofon mc10 denon dl 300, bang olufsen beolab 6000 e beosound 4, stax sr 34
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Grazie Alessandro, grazie Valter! Quando avrò tempo ricontrollerò alette e circuito seguendo i vostri consigli. Possiedo un cassette deck identico gemello a questo music hall marchiato però Mclaren td2500. L' ho acquistato per 20 euro non funzionante per recuperò pezzi, ed invece con un po di disossidante e cinghie nuove sono riuscito a farlo ripartire anche se, nonostante io abbia pulito la testina con alcol isopropilico e smagnetizzata, quando premo play il tono inizidle per alcuni secondi è decente ma poi diventa cupo e distorto. Ha il pinch roller da cambiare. Cosa guardare in quedto caso? Di nuovo graxie.
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Appena ho un minuto ricontrollo... spero proprio che sia questoAlessandro Gurato ha scritto:Nella foto che hai mandato con le lamelle (switch) si vedono una coppia di lamelle ben in vista , poi sotto , meno visibile, una altra coppia .Questa sembra, per quel che si vede, rotta, piegata. Se una lamella va direttamente a toccare il metallo della meccanica potrebbe spiegare tutto
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Per l'altra macchina va verificata la corretta adesione del nastro alla testina. La mia prima ipotesi è che il nastro in movimento si muova anche trasversalmente alla testina , non scorra regolarmente sempre alla stessa altezza.
Usando la piastra senza portello ( parte del portello che dovrebbe essere amovibile) si dovrebbe vedere qualcosa. Nei laboratori si usava una cassetta speciale con uno specchietto in corrispondenza delle testine. Senza cassetta così si vedrà poco ma provate a vedere. Attenzione, se il problema è questo, le cassette provate tendono a rovinarsi. Andandole a verificare visivamente potrebbe risultare una piega nel nastro.
Usando la piastra senza portello ( parte del portello che dovrebbe essere amovibile) si dovrebbe vedere qualcosa. Nei laboratori si usava una cassetta speciale con uno specchietto in corrispondenza delle testine. Senza cassetta così si vedrà poco ma provate a vedere. Attenzione, se il problema è questo, le cassette provate tendono a rovinarsi. Andandole a verificare visivamente potrebbe risultare una piega nel nastro.
Alessandro Gurato- Membro di riguardo
- Data d'iscrizione : 26.12.22
Numero di messaggi : 601
Località : Venezia
Provincia : Venezia
Occupazione/Hobby : Pensionato, elettronica audio, musica, vela
Impianto : Autocostruito ,Thorens td 160 super con sme 3009 Improved ortofon mc10 denon dl 300, bang olufsen beolab 6000 e beosound 4, stax sr 34
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Buongiorno Alessandro, esattamente, il nastro durante lo scorrimento è come se venisse masticato e ho notato pieghe trasversali. Dopo aver rimosso lo sportellino esterno, durante l'azionamento e riproduzione se pigio la cassetta in vari modi cambia sia tono (talora migliorando) e velocità di riproduzione. Potrebbe essere il pinchroller? Devo ingrassare meccanismi con grasso di silicone?
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Il pinch roller se molto rovinato, deformato e/o indurito può contribuire al problema.
Va verificato innanzitutto che la cassetta sia appoggiata bene e stabile in sede. Poi va verificato i
l corretto funzionamento delle frizioncine nei reel di sinistra e destra, cioè quelle parti che ruotano e trascinano il nastro entrando nei due “fori” della cassetta.
Grasso ?
Forse ma dove serve quanto serve e del tipo giusto,altrimenti fa peggio. Intanto pulire e sgrassare eventualmente.
Va verificato innanzitutto che la cassetta sia appoggiata bene e stabile in sede. Poi va verificato i
l corretto funzionamento delle frizioncine nei reel di sinistra e destra, cioè quelle parti che ruotano e trascinano il nastro entrando nei due “fori” della cassetta.
Grasso ?
Forse ma dove serve quanto serve e del tipo giusto,altrimenti fa peggio. Intanto pulire e sgrassare eventualmente.
Alessandro Gurato- Membro di riguardo
- Data d'iscrizione : 26.12.22
Numero di messaggi : 601
Località : Venezia
Provincia : Venezia
Occupazione/Hobby : Pensionato, elettronica audio, musica, vela
Impianto : Autocostruito ,Thorens td 160 super con sme 3009 Improved ortofon mc10 denon dl 300, bang olufsen beolab 6000 e beosound 4, stax sr 34
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Grazie Alessandro, il pinch roller è lucido, magari provo ad una lieve levigazione con carta vetrata fine 600 e vedo come va; poi guardo lo scorrimento dei reel. Per quanto riguarda l'altro cassette deck vedo le linguette di rame di azionamento...![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
![:fingers_crossed: 🤞](https://cdn.jsdelivr.net/emojione/assets/png/1f91e.png?v=2.2.7)
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Ciao Alessandro, nel quale un motorino fosse bloccato meccanicamente, ossia la puleggia gira a mano in maniera forzata, cosa si fà?
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Si può provare a smontare , pulire bene bronzina e lubrificare e pulire bene collettore e spazzole. SE il motore è disponibile meglio cambiarlo. Considerate che i motorini a 12 v con controllo di velocità incorporato 30 anni fa, se di misura "standard" costavano, come ricambi generici, molto poco. Il tuo sembra più grosso , probabilmente è più vecchio ( anni 70 ) , la sostituzione con uno più piccolo è da verificare. Ma perchè adesso si è bloccato ?
Alessandro Gurato- Membro di riguardo
- Data d'iscrizione : 26.12.22
Numero di messaggi : 601
Località : Venezia
Provincia : Venezia
Occupazione/Hobby : Pensionato, elettronica audio, musica, vela
Impianto : Autocostruito ,Thorens td 160 super con sme 3009 Improved ortofon mc10 denon dl 300, bang olufsen beolab 6000 e beosound 4, stax sr 34
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Buongiorno Alessandro, no no il motorino del Music Hall è funzionante, chiedevo per il motorino di un technics rs b13 che mi ha regalato mio suocero, tenuto in un magazzino per anni vicino al mare e che ieri sera poi sono riuscito a sbloccare con un po di disossidante oleoso.Alessandro Gurato ha scritto:Si può provare a smontare , pulire bene bronzina e lubrificare e pulire bene collettore e spazzole. SE il motore è disponibile meglio cambiarlo. Considerate che i motorini a 12 v con controllo di velocità incorporato 30 anni fa, se di misura "standard" costavano, come ricambi generici, molto poco. Il tuo sembra più grosso , probabilmente è più vecchio ( anni 70 ) , la sostituzione con uno più piccolo è da verificare. Ma perchè adesso si è bloccato ?
È un MMI 62LKP mi sembra Matsushita
![Smile](/users/1612/43/05/65/smiles/29313.gif)
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Il problema del Music Hall oggetto iniziale del post che non parte con il play persiste. Devo vedere bene le linguette ![Smile](/users/1612/43/05/65/smiles/29313.gif)
![Smile](/users/1612/43/05/65/smiles/29313.gif)
max27- Interessato
- Data d'iscrizione : 23.09.22
Numero di messaggi : 76
Provincia : Lodi
Impianto : Inkel CS 8000 ITT Hifi 80 Casse ESB 100LD - 70LD - 25L INKEL MA620 Rega P01
Re: Motorino morto cassette deck music hall hcd 2003 Truffa
Ciao! Dove sei riuscito a trovare le cinghie per questo modello? Ne ho bisogno e non riesco a trovarle
Alexx83- Data d'iscrizione : 04.10.23
Numero di messaggi : 1
Provincia : PV
Impianto : (non specificato)
Pagina 2 di 3 • 1, 2, 3
![-](https://2img.net/i/empty.gif)
» Cassette deck Teac A-420 rewind stacca in anticipo
» [CHIUSO] Vendo cassette deck JVC - 20€
» [Risolto] cassette deck Akai GX f71 zero segnale
» Comprendere stato testina cassette deck
» Marantz SD415 - double cassette deck
» [CHIUSO] Vendo cassette deck JVC - 20€
» [Risolto] cassette deck Akai GX f71 zero segnale
» Comprendere stato testina cassette deck
» Marantz SD415 - double cassette deck
Pagina 2 di 3
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
|
|
» L’ offferta musicale attuale è scaduta per qualità e complessità?
» Revox A77 con problemi ai motori (credo)
» Cambio impianto ma dubbi tra Amplificatore classico o Amplificatore con Streamer
» problema amplificatore kenwood ka-56
» Lonpoo LP42X - Amplificate
» Che musica ascoltate in questo momento?
» Consigli per la realizzazione di una cassa audio di potenza in mono
» Problemi peso testina Pioneer PL12D
» cambio Stilo o Testina
» Topping D50s vs. S.M.S.L D-6s
» Kit per bmw x5
» Condensatori 7000 vs 10000 Sostituzione
» Pre Phono Nakamichi
» Fosco Marain, Stefano Bollani e Massimo Altomare - Gnòsi delle Fànfole (2007)
» Collegare casse passive a cascata
» Amplificatore AERON A4P audio salta a tratti
» Consiglio finale 2 ch
» Vestlyd V15C
» Preamplificatore Arylic BP50
» ELIPSON HERITAGE XLS 11
» Nuove valvole per Xindak XA3200MKII
» Giradischi Technics
» Ragazzi avrei un dubbio su i giradischi technics
» Giradischi Marantz TT2200: a 45 giri ruota lentamente e non si riesce a regolare.
» amplificatori con un buon ingresso phono
» Stax elettrostatiche come smontarle
» Cuffie HIFI ?
» Ma quanti tipi di 24/192 esistono?
» Sony RCD-W100 - Piccolo difetto su Deck B
