Cavo segnale TNT UBYTE 1
4 partecipanti
Pagina 1 di 1
Cavo segnale TNT UBYTE 1
Finalmente mi è arrivato tutto il materiale per costruire i miei cavi di segnale secondo
il progetto TNT Ubyte 1.

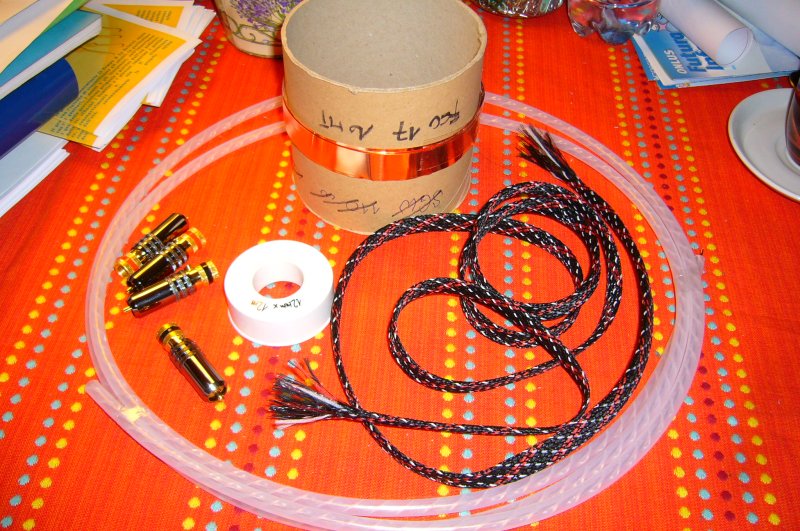

Materiale occorrente:
Come scritto in precedenza non sono riuscito a procurarmi il cavo coax giusto
per cui ho optato per un cavo a bassa perdita che ha come isolante
un tubo, penso di PVC, quasi cavo, tipo Aircom, anche se diverso, ma che sfrutta l'aria
come dielettrico:
Con un cutter si taglia longitudinalmente la guaina esterna e la si toglie;
si elimina anche la calza di rame, semplicemente sfilandola (non si tira ma si spinge dalla parte opposta).

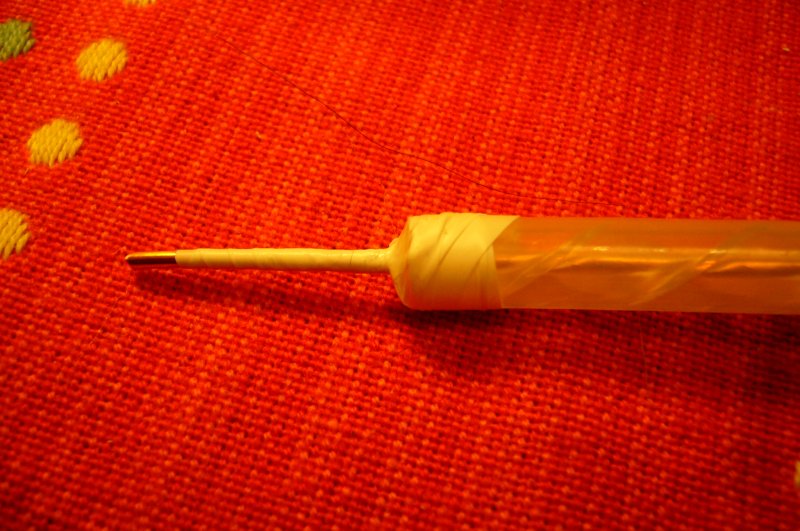

Dopo averlo tagliato a misura si spelano le estremità per circa 2cm e si nastra con
del teflon e si ricopre il conduttore centrale con guaina termoretraibile per evitare che all'interno del
connettore RCA possa entrare a contatto con il polo freddo.

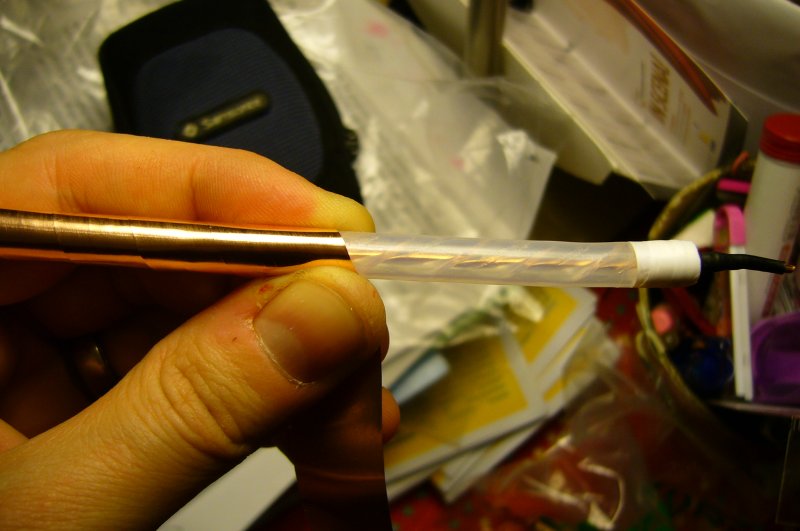

Si passa poi a ricoprire il tutto con la lamina di rame, sovrapponendo al 50% circa ad ogni singola passata.
Si fissano le estremità con del nastro isolante e si procede alla ricopertura con nastro in teflon, due passate.
A questo punto non rimane che infilare le terminazioni RCA (io le ho prese con serraggio a vite e poi ho dato un punto di saldatura per fissare il tutto), e fare le dovute saldature.
Si infila poi la guaina espandibile, due tubetti di termorestringente e il cavo è pronto.
Si possono usare anche terminazioni meno care ma devono portare un cavo da 10mm!
L'unico difetto della schermatura con la lamina che ho preso su www.audioselection.it
è che rende il cavo un po' rigido, ma una volta piazzati i cavi di segnale io non li cambio mai...
Come suona? Devo dire che NON suona, nel senso che non da' nessuna colorazione al
suono, è più cristallino del cavo precedente (un vulgaris Monster Interlink 100),
è come se lasciasse passare una banda di frequenze maggiore, sia in basso che in alto. Insomma: il risultato mi pare molto buono.
Costi:
nr. 4 connettori RCA 24€
lamina rame Mundorf 17mm spessore 0.07mm 2.90€/m
(ne servono 2m per una coppia di cavi da 50cm) = 5.8€
guaina espandibile 2 €/m (ne serve 1m) = 2€
nastro teflon 2.90€ un rotolo da 12m, ne avrò usati 4m = 0.7€
Cavo coassiale bassa perdita: 1.50€/m
totale = 34€
Volendo si possono anche usare questi:
che si trovano a 1€/cad (ma il coax deve essere più piccolo), per cui il costo può scendere a 14€.
Se poi si dispone del cavo "giusto", con già lo schermo in lamina di rame anzichè
di alluminio, si può fare il tutto con circa 8€ e con mooolto sbattimento in meno!
il progetto TNT Ubyte 1.
Materiale occorrente:
Come scritto in precedenza non sono riuscito a procurarmi il cavo coax giusto
per cui ho optato per un cavo a bassa perdita che ha come isolante
un tubo, penso di PVC, quasi cavo, tipo Aircom, anche se diverso, ma che sfrutta l'aria
come dielettrico:
Con un cutter si taglia longitudinalmente la guaina esterna e la si toglie;
si elimina anche la calza di rame, semplicemente sfilandola (non si tira ma si spinge dalla parte opposta).
Dopo averlo tagliato a misura si spelano le estremità per circa 2cm e si nastra con
del teflon e si ricopre il conduttore centrale con guaina termoretraibile per evitare che all'interno del
connettore RCA possa entrare a contatto con il polo freddo.
Si passa poi a ricoprire il tutto con la lamina di rame, sovrapponendo al 50% circa ad ogni singola passata.
Si fissano le estremità con del nastro isolante e si procede alla ricopertura con nastro in teflon, due passate.
A questo punto non rimane che infilare le terminazioni RCA (io le ho prese con serraggio a vite e poi ho dato un punto di saldatura per fissare il tutto), e fare le dovute saldature.
Si infila poi la guaina espandibile, due tubetti di termorestringente e il cavo è pronto.
Si possono usare anche terminazioni meno care ma devono portare un cavo da 10mm!
L'unico difetto della schermatura con la lamina che ho preso su www.audioselection.it
è che rende il cavo un po' rigido, ma una volta piazzati i cavi di segnale io non li cambio mai...
Come suona? Devo dire che NON suona, nel senso che non da' nessuna colorazione al
suono, è più cristallino del cavo precedente (un vulgaris Monster Interlink 100),
è come se lasciasse passare una banda di frequenze maggiore, sia in basso che in alto. Insomma: il risultato mi pare molto buono.
Costi:
nr. 4 connettori RCA 24€
lamina rame Mundorf 17mm spessore 0.07mm 2.90€/m
(ne servono 2m per una coppia di cavi da 50cm) = 5.8€
guaina espandibile 2 €/m (ne serve 1m) = 2€
nastro teflon 2.90€ un rotolo da 12m, ne avrò usati 4m = 0.7€
Cavo coassiale bassa perdita: 1.50€/m
totale = 34€
Volendo si possono anche usare questi:
che si trovano a 1€/cad (ma il coax deve essere più piccolo), per cui il costo può scendere a 14€.
Se poi si dispone del cavo "giusto", con già lo schermo in lamina di rame anzichè
di alluminio, si può fare il tutto con circa 8€ e con mooolto sbattimento in meno!
Alessandro Gatti- Affezionato
- Data d'iscrizione : 07.01.09
Numero di messaggi : 161
Località : Alessandria
Impianto : Vedi firma...
Re: Cavo segnale TNT UBYTE 1
ma quella calza a rete, dove la prendi?
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: Cavo segnale TNT UBYTE 1
piero7 ha scritto:ma quella calza a rete, dove la prendi?
Su www.audioselection.it
Ciao
Alessandro Gatti- Affezionato
- Data d'iscrizione : 07.01.09
Numero di messaggi : 161
Località : Alessandria
Impianto : Vedi firma...
Re: Cavo segnale TNT UBYTE 1
piero7 ha scritto:Non li trovo...
Cerca sotto CABLAGGIO, poi GUAINE.
E' il cod. Viablu Redline.
Ciao
Alessandro Gatti- Affezionato
- Data d'iscrizione : 07.01.09
Numero di messaggi : 161
Località : Alessandria
Impianto : Vedi firma...
Re: Cavo segnale TNT UBYTE 1
trovato, grazie!
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: Cavo segnale TNT UBYTE 1
E' un cavo a 50 ohm?
audioman- Appassionato
- Data d'iscrizione : 27.04.09
Numero di messaggi : 434
Località : Arzano (NA)
Impianto : .
Re: Cavo segnale TNT UBYTE 1
audioman ha scritto:E' un cavo a 50 ohm?
75 ohm
Alessandro Gatti- Affezionato
- Data d'iscrizione : 07.01.09
Numero di messaggi : 161
Località : Alessandria
Impianto : Vedi firma...
Re: Cavo segnale TNT UBYTE 1
bel reportage, compli!Alessandro Gatti ha scritto:Finalmente mi è arrivato tutto il materiale per costruire i miei cavi di segnale secondo
il progetto TNT Ubyte 1.
ci metti anche qualche link, se c'è della roba ce proviene da internet, e fuori da audioselection?
sta a vedere che i prossimi cavi NON li prendo da jbsteeple
sapete qualcosa che io non so in merito a come si comporta uno piuttosto che l'altro, nel nostro contesto ?Alessandro Gatti ha scritto:75 ohmaudioman ha scritto:E' un cavo a 50 ohm?
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: Cavo segnale TNT UBYTE 1
madqwerty ha scritto:
bel reportage, compli!
Grazie!
madqwerty ha scritto:
ci metti anche qualche link, se c'è della roba ce proviene da internet, e fuori da audioselection?
sta a vedere che i prossimi cavi NON li prendo da jbsteeple
Io ho preso tutto su www.audioselection.it, tranne il cavo coax che ho preso da un installatore e
il teflon dal Brico.
Alessandro Gatti ha scritto:
sapete qualcosa che io non so in merito a come si comporta uno piuttosto che l'altro, nel nostro contesto ?
Non saprei, la maggior parte usa cavi coassiali da 75ohm...
Alessandro Gatti- Affezionato
- Data d'iscrizione : 07.01.09
Numero di messaggi : 161
Località : Alessandria
Impianto : Vedi firma...
