Re: Distributore di rete

Da vito Dom 11 Ott 2009 - 19:38

Fabio ha scritto:
vito ha scritto:Devo solo inserire un fusibile e il famingerato led. Che dite un fusibile da 16A va bene? o ne devo mettere uno più piccolo?

Io il fusibile non ce lo avrei neanche messo , comunque 16A son un po' tantini, ti salta prima il quadro elettrico, che ci devi attaccare 2 stufette?

A me farebbe comodo non metterlo in quanto dovrei procurarmi anche il portafusibile e questo progetto tra una cosa e l'altra mi sta costando un po' tanto (non certamente per il portafusibile) ma mi son fatto in po prendere la mano infatti ho acquistato una scatola hi-fi 2000 le prese e tutto l'occorrente per farmi dei cavi di alimentazione decenti.
Ma, tornando alla domanda iniziale pensate che vada messo o no un fusibile a protezione?

Da piero7 Dom 11 Ott 2009 - 19:39

Ma che lo metti a fare? Hai magnetotermico e salvavite a casa...

Da vito Dom 11 Ott 2009 - 19:44

piero7 ha scritto:Ma che lo metti a fare? Hai magnetotermico e salvavite a casa...

Ok mi avete convinto. Un fastidio in meno . .

Da florin Lun 12 Ott 2009 - 21:08

florin ha scritto:
Fabio ha scritto:Se i costruttori indicano una tensione inversa di esercizio di 5-15V ci sarà pure un motivo.
Il fatto che poi il led non si bruci sistematicamente non significa che non stia lavorando in zone per cui non è stato costruito e non garantirei per la sua integrita e longevità di esercizio.
Pare che i LED alimentati al contrario abbiano un comportamento con effetto zener.
Questi tipi qui si sono divertiti a fare qualche prova:
http://www.electroportal.net/admin/wiki/ldiodoledetensioneinversa

Ho letto ,cose interessanti,ma qualcuno diceva che il suo led a resistito 34 minuti(se mi ricordo bene),il mio led sta sotto tensione da più di 90 minuti .La resistenza di 50Kohm era caldina,l'ho cambiata con una di 82Kohm/2W,il consumo è sceso a 2,4 mA,la resistenza scalda di meno.Ho provato mettere al posto della resistenza un condensatore di 10nF/500V,ma il led si è brucciato subbito.Vi dirò domani come sono andate le cose.
Buona domenica,

Il led con una resistenza di 82Kohm/2W è rimasto attaccato alla tensione di rete per 34 ore ininterrotte e non è successo niente.La resistenza di 2W era un pò calda,sui 42°-45°C,si può usare una di 3W che rimarrà fredda.Essendo attaccate alla 220V,le gambe del led e della resistenza devono inguàinare con cura e il corpo della resistenza non deve toccare niente !!!
Ciao,

Da Fabio Mar 13 Ott 2009 - 8:55

vito ha scritto:[A me farebbe comodo non metterlo in quanto dovrei procurarmi anche il portafusibile e questo progetto tra una cosa e l'altra mi sta costando un po' tanto (non certamente per il portafusibile) ma mi son fatto in po prendere la mano infatti ho acquistato una scatola hi-fi 2000 le prese e tutto l'occorrente per farmi dei cavi di alimentazione decenti.

Se usi un case metallico ti conviene collegarlo stabilmente alla terra.
Visto che di spazio ne avrai, per le prese filtrate, valuta l'opportunità di inserire un filtro per ogni presa.

Da vito Mar 13 Ott 2009 - 9:01

Che vantaggio avrei da un filtro per presa?

Adesso ho un filtro per tre prese, le altre tre non sono filtrate.

Da Fabio Mar 13 Ott 2009 - 9:52

vito ha scritto:Che vantaggio avrei da un filtro per presa?

Adesso ho un filtro per tre prese, le altre tre non sono filtrate.

Un filtro per presa, quelle che decidi di filtrare, interviene anche sui disturbi che potrebbero provenire dalle cose che colleghi poi a valle del distributore. Ma puoi anche aggiungerli in un secondo momento

Da vito Sab 28 Nov 2009 - 12:28

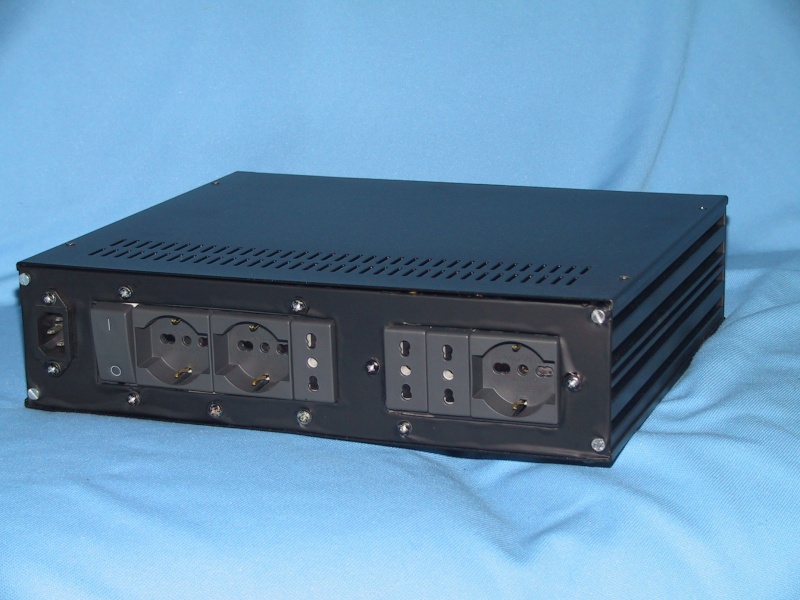

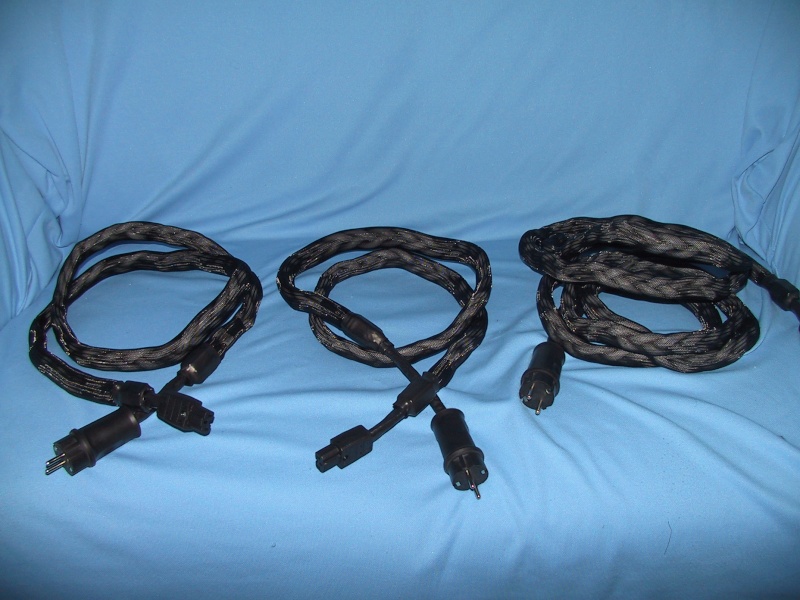

Terminato e mi sono fatto anche dei cavi di alimentazione.
Sono dei TNT-TTS terminati delle spine e delle prese kalthoff acquistate in germania, ai due capi ho inserito delle ferriti.
Distributore di rete - Pagina 2 Img_0211

Distributore di rete - Pagina 2 Img_0211

Distributore di rete - Pagina 2 Img_0210

Distributore di rete - Pagina 2 Img_0213

Da nd1967 Lun 26 Apr 2010 - 20:30

vito ha scritto:Terminato e mi sono fatto anche dei cavi di alimentazione.

Bello... già che ci sei perchè non fai vedere anche l'interno! Wink

Da vito Lun 26 Apr 2010 - 21:08

nd1967 ha scritto:
vito ha scritto:Terminato e mi sono fatto anche dei cavi di alimentazione.
Bello... già che ci sei perchè non fai vedere anche l'interno!

L'interno non ha nulla di speciale comunque ci sono le foto a pagina 2 di questo tread.
