Integrato con pcl86 SE configurabile

robertor ha scritto:smonta tutto e falli monoblock.

aspetto sempre il link per l'alimentazione a tubi.



questo è mitico, imho, ed è basato proprio sull'insulto..

e come faccio..... non ho tempo e poi.. ame piace cosi


link trovato!!!!!
http://www.thaidiyaudio.net/index.php?topic=2474.0

grazie del link.

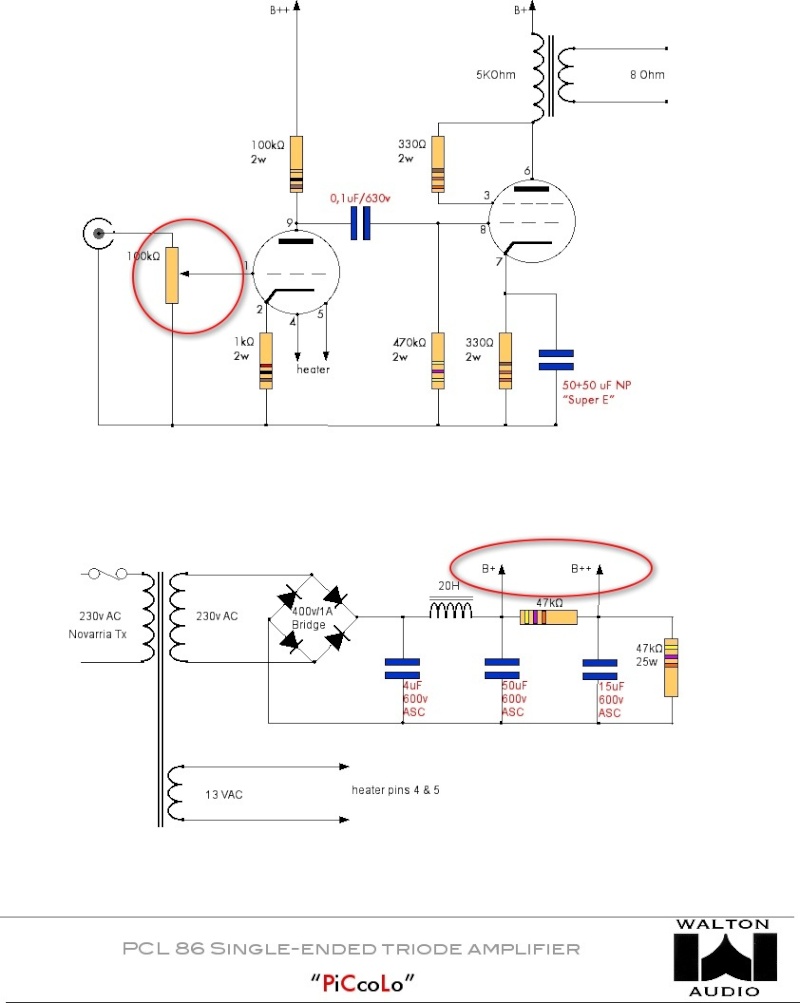

visto che sembra un progetto abbastanza semplice(forse), chiedo lumi per quanto riguarda le cose in rosso sullo schema.
ad esempio B+ passa attraverso il trasformatore di uscita da 5KΩ/8Ω.
io ho i diffusori da 4Ω devo cambiare tipologia di TU?
grassie.

fatteli fare da 4 ohm i trasformatori (se non son previsti)

Si l'alta tensione passa per il trasformatore.

Se vuoi ferri migliori (leggi pure più soldi) va da Bartolucci.

ragazzi....voi vi dimenticate che non vivo in italia e quindi è tutto un po' più complicato.
comunque ok.

sono tutti condensatori a film?

robertor ha scritto:ragazzi....voi vi dimenticate che non vivo in italia e quindi è tutto un po' più complicato.
comunque ok.

sono tutti condensatori a film?

solo se vivi su marte le cose son più difficili, sai, noleggiare uno shuttle è piuttosto costoso

ok piero, hai ragione.

Robè, ma vivendo in un paese dell'est, non trovi valvole e tutto il resto pure de la?

infatti, in teoria si dovrebbe trovare tutto e a buon mercato...in italia sono tutti furbi e ti spellano per niente

Robè, ma vivendo in un paese dell'est, non trovi valvole e tutto il resto pure de la?

no, se vado in giro per negozietti e radioriparatori è più facile che mi vendano un rene piuttosto che guardino nei magazzini.

in teoria si dovrebbe trovare tutto e a buon mercato...in italia sono tutti furbi e ti spellano per niente

esatto, in teoria.

..tutto il mondo è paese..

Mi inserisco in una discussione che è ferma da parecchi mesi e quindi non so se qualcuno leggerà quanto sto scrivendo ma io ci provo lo stesso.

La mia domanda riguarda specificamente la tensione di alimentazione del finale SE di cui si parla in questa discussione.

Nello schema elettrico (mi riferisco alla versione presentata da Derek Walton, di cui ha gà parlato Vincenzo) viene indicata una tensione di alimentazione (per i pentodi) di 275 Volt. Ma io non riesco a capire come si possa ottenere questo valore, partendo da un trasformatore con secondario da 230Volt.

Infatti, in base ai calcoli da me effettuati, risulterebbe quanto segue:

Tensione a vuoto
(230 x 1,4142135) - 1,4 = 323,869105 Volt

Tensione sotto carico
323,869105 / 1,1 = 294,426459 Volt

Caduta di tensione sull'induttore di filtro = circa 10 Volt
(per una resistenza in CC di 190 Ohm ed un assorbimento di 52 mA circa, ipotizzando l'uso di un alimentatore unico per i due canali)

Tensione di alimentazione = circa 284,5 Volt

In altre parole, a me risulterebbe una tensione di alimentazione di 285 Volt e non di 275.

Sono io che sbaglio qualcosa nei calcoli oppure c'è un errore nei valori segnati sullo schema elettrico?

Ringrazio anticipatamente tutti coloro che mi risponderanno.

giancarlopell ha scritto:Mi inserisco in una discussione che è ferma da parecchi mesi e quindi non so se qualcuno leggerà quanto sto scrivendo ma io ci provo lo stesso.

La mia domanda riguarda specificamente la tensione di alimentazione del finale SE di cui si parla in questa discussione.

Nello schema elettrico (mi riferisco alla versione presentata da Derek Walton, di cui ha gà parlato Vincenzo) viene indicata una tensione di alimentazione (per i pentodi) di 275 Volt. Ma io non riesco a capire come si possa ottenere questo valore, partendo da un trasformatore con secondario da 230Volt.

Infatti, in base ai calcoli da me effettuati, risulterebbe quanto segue:

Tensione a vuoto
(230 x 1,4142135) - 1,4 = 323,869105 Volt

Tensione sotto carico
323,869105 / 1,1 = 294,426459 Volt

Caduta di tensione sull'induttore di filtro = circa 10 Volt
(per una resistenza in CC di 190 Ohm ed un assorbimento di 52 mA circa, ipotizzando l'uso di un alimentatore unico per i due canali)

Tensione di alimentazione = circa 284,5 Volt

In altre parole, a me risulterebbe una tensione di alimentazione di 285 Volt e non di 275.

Sono io che sbaglio qualcosa nei calcoli oppure c'è un errore nei valori segnati sullo schema elettrico?

Ringrazio anticipatamente tutti coloro che mi risponderanno.

e cosa cambiano quei 10 volts? Le valvole sono molto tolleranti, tranquillo...

Mi fa piacere che qualcuno abbia letto il mio messaggio ed abbia subito risposto, segno che l'interesse per gli amplificatori a valvole è condiviso da moltri altri miei "colleghi".
Il dubbio nasce dal fatto che, andando a leggere i Datasheets Philips, si scopre che per questi tubi è consigliata una Va (Tensione anodica) di 230 Volts; qui invece stiamo su valori di circa 262,5 Volts (per una Tensione di 275 Volt), che diverrebbero 272,5 Volt (per una Tensione di 285 Volt), a fronte di una Va max di 300 Volt (nei Datasheets più vecchi viene addirittura riportata una Va max di 250 Volt).
Ho l'impressione quindi che in questi progetti ("Piccolo", "Insulto Finale", ecc.) le nostre povere valvole vengano tirate per il collo e non so quanto esse gradiscano tale trattamento!
Mi farebbe piacere se ci fosse un intervento diretto di Vincenzo (che ha già postato in precedenza in questa stessa discussione), che so essere colui che ha collaborato con Derek Walton nella progettazione de "Il Piccolo".
Ovviamente chiunque altro voglia darmi spiegazioni e delucidazioni in merito è sempre benvenuto.
