help: potenziometro "muletto"

Da Radiofaro Sab 18 Mag 2013 - 14:06

Allora....
da un paio di settimane i ragazzi lamentano il fatto che un canale di un "muletto" denon che usano in box, ogni tanto sparisce.
Ho provato a muoverlo, min/max e ho notato che forse (dico forse) il potenziometro è andato; si tratta di un motorizzato ma mi accontento di uno qualsiasi, purchè faccia il suo lavoro. La sigla che riporta è:
2110749107D - 325t - 100kbx2

A parte l'alloggiamento dell'eventuale sostituto NON motorizzato, cosa devo cercare?

eggrazie!

Da Charli48 Sab 18 Mag 2013 - 15:48

Radiofaro ha scritto:Allora....
da un paio di settimane i ragazzi lamentano il fatto che un canale di un "muletto" denon che usano in box, ogni tanto sparisce.
Ho provato a muoverlo, min/max e ho notato che forse (dico forse) il potenziometro è andato; si tratta di un motorizzato ma mi accontento di uno qualsiasi, purchè faccia il suo lavoro. La sigla che riporta è:
2110749107D - 325t - 100kbx2

A parte l'alloggiamento dell'eventuale sostituto NON motorizzato, cosa devo cercare?

eggrazie!

L'unica cosa che si ottiene dalla sigla è che da 100kOhm:se fai una foto si riesce a capire qualcosa di più.

Da Radiofaro Sab 18 Mag 2013 - 17:02

Per la foto, dovrei riaprire l'ampli..
(è da stamattina che armeggio per sistemare una tagliaerba e ora non mi va di riprendere gli attrezzi);
è chiaro che è un 100kohm e dovrebbe essere (anzi è) un lineare ma che sono tutte quelle sigle all'inizio? Riesco a trovare un non motorizzato, visto che il telecomando non lo uso? Che ne faccio dei collegamenti che invece vanno al motorizzato?

Da Charli48 Sab 18 Mag 2013 - 19:56

Radiofaro ha scritto:Per la foto, dovrei riaprire l'ampli..
(è da stamattina che armeggio per sistemare una tagliaerba e ora non mi va di riprendere gli attrezzi);
è chiaro che è un 100kohm e dovrebbe essere (anzi è) un lineare ma che sono tutte quelle sigle all'inizio? Riesco a trovare un non motorizzato, visto che il telecomando non lo uso? Che ne faccio dei collegamenti che invece vanno al motorizzato?

E chi lo sa cosa indicano le altre sigle:sul fatto che sia un lineare dipende da quanto è "anziano" l'ampli perchè
una volta A era lineare e B log. esattemente il contrario di adesso.Ma com'è il pot?

help: potenziometro "muletto" Rk168110

Da Radiofaro Dom 19 Mag 2013 - 17:06

Allora,

il pot è moooolto simile al primo;
ho provato a fare delle misurazioni (e qui è venuta fuori tutta la mia ignoranza), ho messo i puntali del tester sul piedino centrale (dovrebbe essere il com) e l'altro su uno laterale e mi da 23.3, sia a volume minimo che massimo; ho ripetuto la stessa cosa sull'altro terminale e mi da zero. La cosa piu strana è che i due piedini laterali (ingorando il centrale) mi danno sempre 23.3....
ho capito meno di prima!

Però mi viene un dubbio... se il pot non funzionasse, perchè lo farebbe sempre e solo con un canale? mica gli arriva il doppio segnale, o sbaglio

Da Charli48 Dom 19 Mag 2013 - 17:51

Radiofaro ha scritto:Allora,

il pot è moooolto simile al primo;
ho provato a fare delle misurazioni (e qui è venuta fuori tutta la mia ignoranza), ho messo i puntali del tester sul piedino centrale (dovrebbe essere il com) e l'altro su uno laterale e mi da 23.3, sia a volume minimo che massimo; ho ripetuto la stessa cosa sull'altro terminale e mi da zero. La cosa piu strana è che i due piedini laterali (ingorando il centrale) mi danno sempre 23.3....
ho capito meno di prima!

Però mi viene un dubbio... se il pot non funzionasse, perchè lo farebbe sempre e solo con un canale? mica gli arriva il doppio segnale, o sbaglio

Se e simile al primo i collegamenti sono questi

help: potenziometro "muletto" Anschl11

Da Radiofaro Dom 19 Mag 2013 - 17:55

ma dietro ci sono ancora piedini...
e sono quelli che ho misurato (è un ALPS), saulla basetta c'è un +.

Da Charli48 Dom 19 Mag 2013 - 18:18

Radiofaro ha scritto:
ma dietro ci sono ancora piedini...
e sono quelli che ho misurato (è un ALPS), saulla basetta c'è un +.

Se posti una foto lato piedini forse ci capiamo meglio.Puoi controllare qui

http://avpg2.homepage.t-online.de/alps/PDF/402462_RK16812MG_100KDx2.PDF

Da Radiofaro Dom 19 Mag 2013 - 18:47

hai ragione, eccole:

help: potenziometro "muletto" Dsc00510

Da Charli48 Dom 19 Mag 2013 - 19:00

Radiofaro ha scritto:hai ragione, eccole:

I collegamenti degli 8 piedini sembrano diversi da quelli indicati sul pdf dell'Alps:che Denon è ? Magari trovando
il manuale di servizio si capisce come sono i collegamenti.
e il

Da Radiofaro Dom 19 Mag 2013 - 19:05

è un sintoampli che acquistai nel 93 (udr 65 o qualcosa di simile)
dubito di aver conservato il manuale
(a me il motorizzato non serve, magari se trovo uno che si adatta...)

Da Radiofaro Dom 19 Mag 2013 - 19:38

preciso, il manuale c'è ma non riporta nessuno schema

Da Charli48 Dom 19 Mag 2013 - 21:05

Radiofaro ha scritto:preciso, il manuale c'è ma non riporta nessuno schema

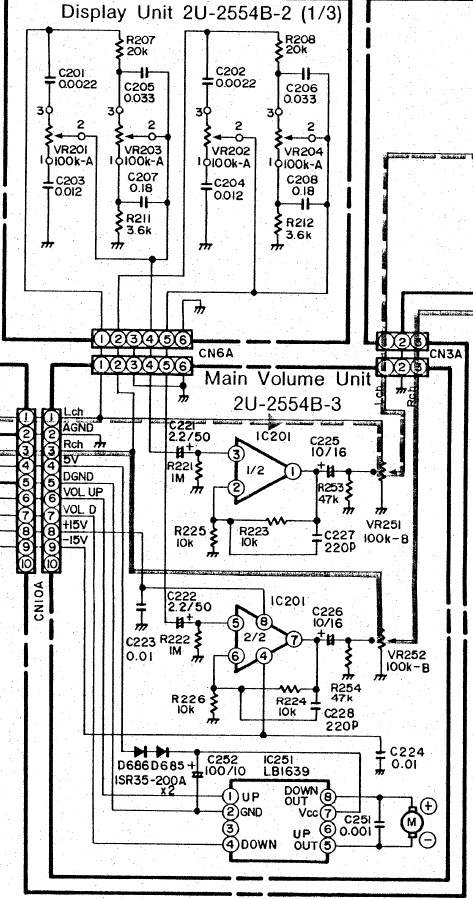

Il manuale l'ho trovato e dalllo schema purtropp il pot e fatto ad hoc avendo un presa intermedia.

help: potenziometro "muletto" Denon_10

Da Radiofaro Dom 19 Mag 2013 - 21:40

sei sicuro si tratti del suo schema?
spiega cosa intendi per "....il pot e fatto ad hoc avendo un presa intermedia."
Vuoi dire che non riuscirei ad adattarne uno?

è questo (il modello esatto è d65, dr sta per ricevitore)
help: potenziometro "muletto" Udr6510

Da Charli48 Dom 19 Mag 2013 - 23:13

Radiofaro ha scritto:sei sicuro si tratti del suo schema?
spiega cosa intendi per "....il pot e fatto ad hoc avendo un presa intermedia."
Vuoi dire che non riuscirei ad adattarne uno?

è questo (il modello esatto è d65, dr sta per ricevitore)

Si lo schema è quello esatto e per eventuale potenziometro da adattare non saprei cosa fare
perche la presa intermedia lavora anche sui controlli di tono.
