Miglior "upgrade" dopo i diffusori.

Ho realizzato una mega bass trap a membrana con davanti i porta CD Benno dell'Ikea, così ho sia assorbimento che diffusione. Il risultato è andato oltre le aspettative, facendo sparire il rimbombo dei bassi ed emergere le varie sfumature della gamma media. Consigliatissimo, anche se ci vuole una certa attenzione perché occorre creare una camera stagna dietro ai porta CD dell'Ikea (due giorni e mezzo di lavoro, ma ne vale la pena). Il miglior upgrade dopo l'acquisto dei miei diffusori amplificati.

Il tutto va installato nel muro alle spalle dell'ascoltatore. Inoltre occorre seguire uno schema di diffusore QRD (http://www.oliverprime.com/prd/) per calcolare quanti CD mettere in ogni casella (di piatto perché di taglio assorbono tutte le alte frequenze) e anche dove mettere i laminati di legno curvi. Questo favorisce la diffusione.

Ho usato un telaio MDF da 19mm (materiale preso da Leroy-Merlin) ancorato alla parete (sopra il battiscopa), guarnizioni sia davanti che dietro, sigillato con silicone il retro dei porta CD (per avere una camera stagna) e utilizzato una rete di plastica 2m x 10 m per la raccolta delle olive ecc. (sempre da Leroy-Merlin) per ingabbiare la lana di roccia rivestita con tessuto TNT (da Oudimmo). Purtroppo la spesa maggiore è stata per le guarnizioni (non lo avrei mai detto...), perché occorre evitare che ci siano aperture quando viene montato a muro. Per fissare, tasselli, viti, barre, ecc. Occorre una spara punti per tappezziere, pistola per silicone, trapano avvitatore, metro, livella, ecc.





Potete scaricare tutte le foto che ho preso durante la realizzazione da questo link:
https://mega.co.nz/#F!FhVmUA7Y!FgF7wGJL8VtE8P1yTilNtw

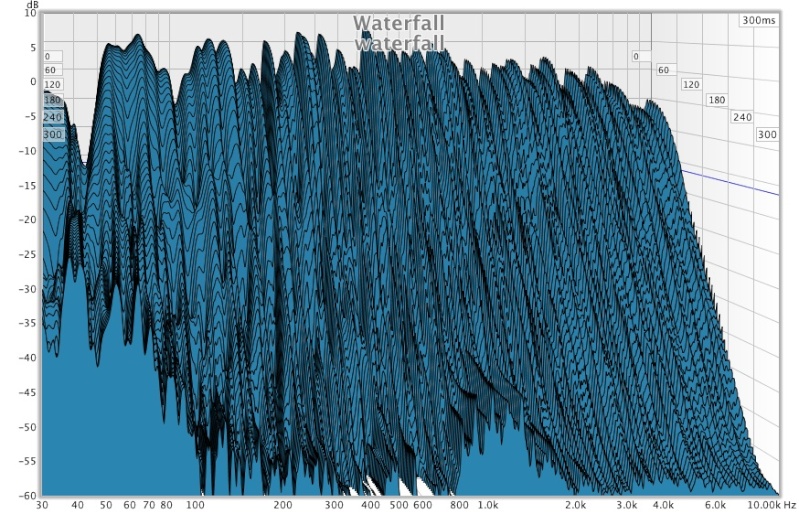

Per chi è interessato, questi sono alcuni grafici della misurazione con REW (nel waterfall ho ancora una risonanza nella fascia 800 Hz - 2kHz che sto per eliminare con due panneli nel soffitto, inoltre la risposta in frequenza per le alte frequenze è piatta anche se non sembra perché il microfono va centrato tra i due diffusori con uno scarto di pochi mm e non ne avevo il tempo).

Esterrefatto!!

Complimenti e grazie per la condivisione

Grazie mille, domani ripeto le misurazioni, credo che si possa usare anche una libreria al posto dei porta CD. L'importante è che sia alle spalle o davanti l'ascoltatore, ma non di lato, per ragioni di simmetria.

P.S. Nella foto i CD sono caduti in avanti per lo spostamento, poi li ho rimessi di piatto.

Vella ha scritto:Esterrefatto!!

Complimenti e grazie per la condivisione

Io ho sentito con le mie orecchie... incredibile.
Non ero abituato alla totale assenza di riflessioni in questo modo, da Roberto si sente solo quello che emette l'impianto, tutto il resto no.
Il problema è che non tutti possono avere carta bianca per trasformare la stanza, io oltre al waf ho anche il cdf (cat distruction factor)...
ad esempio Roberto ha messo dei bass trap appesi al soffitto e appena li ho visti ho immaginato il mio gatto che trovava il modo di salirci e distruggerli dopo averli usati a mo di altalena....

grunter ha scritto:Io ho sentito con le mie orecchie... incredibile.
Non ero abituato alla totale assenza di riflessioni in questo modo, da Roberto si sente solo quello che emette l'impianto, tutto il resto no.
Il problema è che non tutti possono avere carta bianca per trasformare la stanza, io oltre al waf ho anche il cdf (cat distruction factor)...
ad esempio Roberto ha messo dei bass trap appesi al soffitto e appena li ho visti ho immaginato il mio gatto che trovava il modo di salirci e distruggerli dopo averli usati a mo di altalena....

hahahahahaha il CDF io con i miei 2 micini lo tengo sempre in considerazione !
poi adesso son diventati provvisoriamente 7!

Roberto non capisco quale è la parte che fà da membrana ?

gaeo ha scritto:Roberto non capisco quale è la parte che fà da membrana ?

È una membrana multipla: il retro dei porta CD Benno sigillati (scaricati le foto per vederle, ne ho messo solo due sul tforum, le altre sono sul sito mega.co.nz).

Una sola membrana lavora su una singola frequenza (come se fosse un notch filter) ma poiché ogni casella dei porta CD è riempita secondo uno schema da diffusore QRD, facendo toc toc si sente che suona in modo diverso, quindi è come se avessi tante frequenze di risonanza che si combinano e assorbono. Lavora sotto i 300Hz e scende in basso fino ai 40Hz, laddove le bass trap classiche non arrivano.

Tra l'altro assorbe i rumori del vicino e i miei verso la sua stanza, così ci disturbiamo meno.

Purtroppo Federico ha sentito l'ambiente che avevo appena montato le bass trap e il suono era troppo asciutto per i miei gusti. Ho rimisurato e spostato del materiale e ora c'è il giusto riverbero (RT60 è tra 0.2 e 0.3).

Complimenti gran bel lavoro!

gaeo ha scritto:
hahahahahaha il CDF io con i miei 2 micini lo tengo sempre in considerazione !
poi adesso son diventati provvisoriamente 7!

Complimenti nonno Gallo per i 5 eredi!!!
Quando passi da queste parti facciamo un analisi nel mio ufficio, una bestia nera!!!

robertopisa ha scritto:

gaeo ha scritto:Roberto non capisco quale è la parte che fà da membrana ?

È una membrana multipla: il retro dei porta CD Benno sigillati (scaricati le foto per vederle, ne ho messo solo due sul tforum, le altre sono sul sito mega.co.nz).

Una sola membrana lavora su una singola frequenza (come se fosse un notch filter) ma poiché ogni casella dei porta CD è riempita secondo uno schema da diffusore QRD, facendo toc toc si sente che suona in modo diverso, quindi è come se avessi tante frequenze di risonanza che si combinano e assorbono. Lavora sotto i 300Hz e scende in basso fino ai 40Hz, laddove le bass trap classiche non arrivano.

Tra l'altro assorbe i rumori del vicino e i miei verso la sua stanza, così ci disturbiamo meno.

Purtroppo Federico ha sentito l'ambiente che avevo appena montato le bass trap e il suono era troppo asciutto per i miei gusti. Ho rimisurato e spostato del materiale e ora c'è il giusto riverbero (RT60 è tra 0.2 e 0.3).

Si ma era comunque un gran bel sentire, fin troppo asciutto in effetti.
Comunque se ti ricordi mi sono arretrato di un metro (anche meno) e in quel modo qualche riflessione in più c'era.

grunter ha scritto:Io ho sentito con le mie orecchie... incredibile.
Non ero abituato alla totale assenza di riflessioni in questo modo, da Roberto si sente solo quello che emette l'impianto, tutto il resto no.
Il problema è che non tutti possono avere carta bianca per trasformare la stanza, io oltre al waf ho anche il cdf (cat distruction factor)...
ad esempio Roberto ha messo dei bass trap appesi al soffitto e appena li ho visti ho immaginato il mio gatto che trovava il modo di salirci e distruggerli dopo averli usati a mo di altalena....

[url=http:




https://i.servimg.com/u/f83/17/52/15/53/p5080012.jpg]https://i.servimg.com/u/f83/17/52/15/53/p5080012.jpg[/url]

Non ho piccioni in casa.
Solo un gatto cicciotto che salta dalla libreria ..

Soligo60 ha scritto:

Complimenti nonno Gallo per i 5 eredi!!!
Quando passi da queste parti facciamo un analisi nel mio ufficio, una bestia nera!!!

????? non ho capito!

Soligo60 ha scritto:

gaeo ha scritto:
hahahahahaha il CDF io con i miei 2 micini lo tengo sempre in considerazione !
poi adesso son diventati provvisoriamente 7!

Complimenti nonno Gallo per i 5 eredi!!!
Quando passi da queste parti facciamo un analisi nel mio ufficio, una bestia nera!!!

[img][/img]
ecco la mamma con gli eredi

Alcuni grafici della misurazione odierna...

Questo 3D me l'ero perso...

Molto, ma molto interessante...

Grazie

Grazie Roberto, sei una fucina di idee!!!

robertopisa ha scritto:Ho realizzato una mega bass trap a membrana con davanti i porta CD Benno dell'Ikea, così ho sia assorbimento che diffusione. Il risultato è andato oltre le aspettative, facendo sparire il rimbombo dei bassi ed emergere le varie sfumature della gamma media. Consigliatissimo, anche se ci vuole una certa attenzione perché occorre creare una camera stagna dietro ai porta CD dell'Ikea (due giorni e mezzo di lavoro, ma ne vale la pena). Il miglior upgrade dopo l'acquisto dei miei diffusori amplificati.

Il tutto va installato nel muro alle spalle dell'ascoltatore. Inoltre occorre seguire uno schema di diffusore QRD (http://www.oliverprime.com/prd/) per calcolare quanti CD mettere in ogni casella (di piatto perché di taglio assorbono tutte le alte frequenze) e anche dove mettere i laminati di legno curvi. Questo favorisce la diffusione.

Ho usato un telaio MDF da 19mm (materiale preso da Leroy-Merlin) ancorato alla parete (sopra il battiscopa), guarnizioni sia davanti che dietro, sigillato con silicone il retro dei porta CD (per avere una camera stagna) e utilizzato una rete di plastica 2m x 10 m per la raccolta delle olive ecc. (sempre da Leroy-Merlin) per ingabbiare la lana di roccia rivestita con tessuto TNT  (da Oudimmo). Purtroppo la spesa maggiore è stata per le guarnizioni (non lo avrei mai detto...), perché occorre evitare che ci siano aperture quando viene montato a muro. Per fissare, tasselli, viti, barre, ecc. Occorre una spara punti per tappezziere, pistola per silicone, trapano avvitatore, metro, livella, ecc.





Potete scaricare tutte le foto che ho preso durante la realizzazione da questo link:
https://mega.co.nz/#F!FhVmUA7Y!FgF7wGJL8VtE8P1yTilNtw

Per chi è interessato, questi sono alcuni grafici della misurazione con REW (nel waterfall ho ancora una risonanza nella fascia 800 Hz - 2kHz che sto per eliminare con due panneli nel soffitto, inoltre la risposta in frequenza per le alte frequenze è piatta anche se non sembra perché il microfono va centrato tra i due diffusori con uno scarto di pochi mm e non ne avevo il tempo).

Bellissimo e Bravissimo, che pazienza !
