Mini ampli da viaggio PCM 1798 ed ICE Power

E' partito tutto da Carmine che si lamentava del fatto che quando si spostava doveva portarsi dietro un sacco di cose per ascoltare musica; ampli e ali, dac e ali + cavi vari.
Io avevo alcuni moduli ICEpower, gli ho detto : <<proviamo a fare un solo cabinet completo di ampli, DAC e alimentatori, piccolo, leggero, comodo da mettere in valigia, con una forma senza spigoli e sporgenze>>
Carmine fù d'accordo, però voleva anche che suonasse bene!!

Bellissimo!!

Per curiosità che operazionali ci sono sul DAC?

Questo è l'ampli :
[img][/img]
I laterali sono in alluminio, il resto in plexiglass da 5mm di spessore.
Se non ricordo male il tutto pesa poco più di un chilo.

Stupendo! Lista della spesa? Istruzioni?

All'interno ci sono una scheda ICEPOWER ASX50, una scheda Dac e il suo alimentatore, più tutti gli ammennicoli necessari a far funzionare tutto bene.

[img][/img]
Questa è la disposizione delle schede. c'è anche il potenziometro del volume con il suo rinvio.
Secondo me una delle cose che contribuisce al buon suono delle apparecchiature audio è l'ingegnerizzazione interna, cioè la disposizione dei componenti e dei loro collegamenti.
Questa attenzione credo debba essere ancora più maniacale negli apparecchi in classe D, dove, i disturbi irradiati dallo stadio finale e, in questo caso dall'alimentatore switching, se raccolti da altre parti dell'apparecchio ne penalizzerebbero fortemente la resa sonora.
Quindi ho cercato di mantenere tutte le parti il più possibile separate tra loro e, dato il poco spazio a disposizione, non è stato semplice.
L'alimentazione del DAC è stata presa dalle due uscite ausiliarie della scheda ICEPOWER, esse forniscono due tensioni stabili (a differenza di quanto fanno i moduli ABLETEC, almeno stando al datasheet) di + e -25VDC, con una corrente max di 200mA ognuna.
I 200 mA bastano per la scheda DAC, ma la tensione è troppo alta.
O meglio l'alimentatore del DAC sopportava tranquillamente in ingresso i + - 25 invece dei 15 -0 -15 previsti, ma gli stabilizzatori, come giusto, aumentavano la loro temperatura, niente di preoccupante, ma dato che il tutto andava racchiuso in un cabinet completamente chiuso, perdipiù in materiale plastico, ho preferito abbassare i 25 volts con degli stabilizzatori intermedi e dare in pasto all'ali del DAC solo 18 volts.
Gli stabilizzatori supplementari (un 7818 e un 7918) sono montati su una piccola basetta millefori e insieme a questa fissati su una piastra in alluminio e poi al laterale del cabinet.
[img][/img]
Questa è la basetta con i condensatori necessari per evitare le oscillazioni degli stabilizzatori (soprattutto il 79xx) e farli funzionare al meglio.
[img][/img]
[img][/img]
Naturalmente il carico collegato alle uscite ausiliarie dell' ICEPower và disaccoppiato, soprattutto se costituito da grossi condensatori(altrimenti il loro forte assorbimento di corrente all'accensione (un condensatore scarico è un corto) farebbe saltare il fusibile sulla scheda) inoltre non mi dispiace separare il più possibile il dac dalla scheda ampli e dal suo switching.
Ho usato due resistenze da 15 Ohm, sono da 5 w, sarebbero bastate più piccole, ma queste mi facevano comodo per la possibilità di poterle comodamente fissare, senza avere componenti appesi nel cabinet.
[img][/img]

wincenzo ha scritto:Bellissimo!!

Per curiosità che operazionali ci sono sul DAC?

sono AD827

Bellissimo
Cosa permettono questi ampli in classe D tipo ice o abletec con l'ali switching integrato
Unico neo, si fa per dire, non impalatemi è l'assenza di una usb... con quella sarebbe proprio il massimo

P.S.: è un po' che sto pensando ad un apparecchio del genere da mettere in sala e da collegare anche alla tv...(oltre che all'uscita digitale del blu-ray) ma ci vorrebbe un DAC con anche un ingresso ottico pensavo all'Hifimediy che ha già un potenziometro sull'uscita

bartman ha scritto:
Bellissimo
Cosa permettono questi ampli in classe D tipo ice o abletec con l'ali switching integrato
Unico neo, si fa per dire, non impalatemi è l'assenza di una usb... con quella sarebbe proprio il massimo

La presa USB non c'è perchè Carmine non ne ha bisogno.
Sennò avrei cercato di fargliela entrare.
Comunque hai ragione gli Icepower sono di una compattezza incredibile.

Sei un mostro Sonic, altro che Mark Levinson!! Veramente un capolavoro, complimenti!

Guarda, dato che sono un precisino rompiballe per farlo diventare veramente pazzesco sai cos'è che mancherebbe?

Presa USB

Uscita cuffie

Capisco che queste non ci siano perchè a Carmine non servivano, ma se ti venisse in mente di fare una versione "2.0" per fatti tuoi tienine conto che diventa veramente l'ampli definitivo!

E ora, alla ricerca di qualcuno che crea anche delle "casse da viaggio"... waaaaaskyyyyyyyyyyyy

bartman ha scritto:
... con anche un ingresso ottico pensavo all'Hifimediy che ha già un potenziometro sull'uscita

Quoto me stesso per correggermi... non avevo notato che il DAC ha anche un ingresso ottico

Quoto inoltre donluca per l'uscita cuffie... sarebbe veramente il massimo, se poi ci fosse anche il telecomando per il pot sarebbe un idillio

sonic63 ha scritto:

wincenzo ha scritto:Bellissimo!!

Per curiosità che operazionali ci sono sul DAC?

sono AD827

grazie, mai sentiti suonare, vanno bene?
Riguardo il dac sono daccordo con bartman, credo ci starebbe benissimo anche la schedina di hifimediy col sabre, che ha anche il selettore di ingressi se non ricordo male.

donluca ha scritto:Sei un mostro Sonic, altro che Mark Levinson!! Veramente un capolavoro, complimenti!

Guarda, dato che sono un precisino rompiballe per farlo diventare veramente pazzesco sai cos'è che mancherebbe?

Presa USB

Uscita cuffie

Capisco che queste non ci siano perchè a Carmine non servivano, ma se ti venisse in mente di fare una versione "2.0" per fatti tuoi tienine conto che diventa veramente l'ampli definitivo!

E ora, alla ricerca di qualcuno che crea anche delle "casse da viaggio"... waaaaaskyyyyyyyyyyyy

"Ampli definitivo "è una parola grossa
L'uscita cuffia non ci vuole niente : un buco e due resistenze e anche l'ingresso USB, certo non con un Xmos, ma con altri chip, più semplici è possibile tranquillamente.
ti ricordo, (forse non l'ho già scritto? ) comunque che l'ampli è 24 cm x 13 x 5 è pesa poco più di un chilo.
E non ci siamo fatti mancare niente !!!
Cavi uscite schermati (che passano sotto al dac e tra questo e i cavi c'è uno schermo ) e che schermatura !!!:

[img][/img]

Cavi segnale handmade in rame e schermatura in argento :
[img][/img]

Il cavo che porta l'alimentazione al dac schermato:
[img][/img]
con ferrite finale:
[img][/img]

Vaschetta IEC e antidisturbo classe X2:
[img][/img]
Cavo in rame placcato in oro per l'ingresso digitale e bulloneria in ottone:
[img][/img]
Fusibile supplementare, sulla scheda c'è già ma se salta quello cambiarlo è una rottura di scatole.
Lampada spia nell'interruttore d'accensione.
Più qualche altra cosa che adesso mi sfugge....

è l'autocotruzione più bella che abbia mai visto in vita mia
tanti complimenti e applausi per te

complimenti, veramente ben fatto

emmeci ha scritto: Ottimo lavoro, veramente bello, ogni mm di spazio occupato a dovere... non è per niente
facile!
Solo una domanda: se ho capito bene hai interposto un pot tra uscita analogica del DAC e l'ingresso ICEp, hai avuto qualche problema per adattare le impedenze?
Ciao Mauro

No, il Dac esce con un'impedenza bassissima, i cavi di collegamento sono cortissimi, pochi cm e la loro capacità è praticamente zero, gli 8k dell'Icepower bastano ampiamente.

Luca brh ha scritto:è l'autocotruzione più bella che abbia mai visto in vita mia
tanti complimenti e applausi per te

Sei molto gentile , ti ringrazio.

Gappone ha scritto:complimenti, veramente ben fatto

Grazie Giovanni

Azzz vista solo ora !!

Complimenti ciro !!!!!!

Complimenti Ciro !!!

Vi ringrazio entrambi

Molto bello, e per niente facile, chiunque abbia provato a sistemare schede in un case sa che più il case è compatto è maggiore è la difficoltà di sistemare tutto, e qui c'è anche una sistemazione/disposizione impeccabile, dal punto di vista elettrico e dello spazio (al millimetro), complimenti!

stavolta hai superato i cinesi come compressione ,un bel lavoro..

fritznet ha scritto:Molto bello, e per niente facile, chiunque abbia provato a sistemare schede in un case sa che più il case è compatto è maggiore è la difficoltà di sistemare tutto, e qui c'è anche una sistemazione/disposizione impeccabile, dal punto di vista elettrico e dello spazio (al millimetro), complimenti!

Mi fà piacere che l'apprezzi, e mi fà piacere che tu abbia notato la disposizione "elettrica", cercare di ridurre le interazioni e i possibili accoppiamenti tra ampli e DAC + ali è stato abbastanza divertente, e sicuramente le orecchie apprezzano.
Quel tipo di ampli sono un pò capricciosi, sicuramente con più spazio a disposizione si poteva fare meglio.

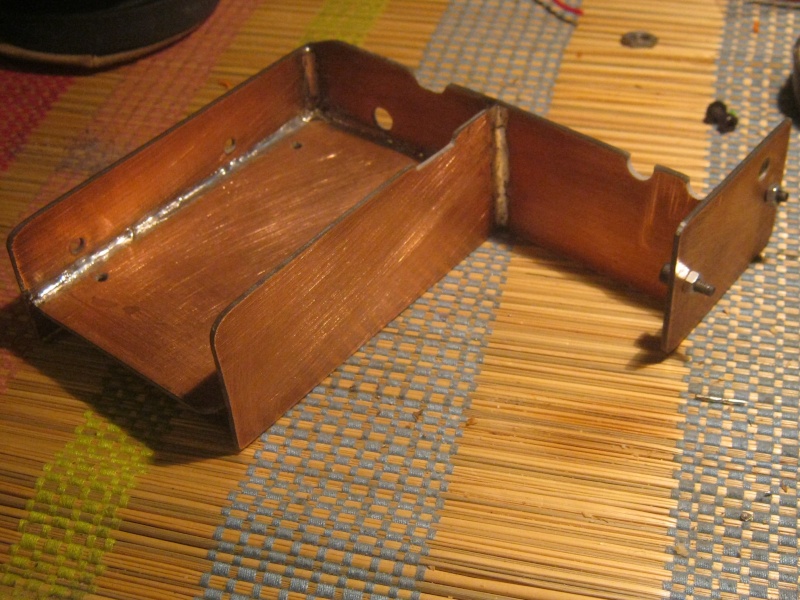

Una grossa mano nel corretto layout me l'ha data questa struttura:

[img][/img]
Che fà da schermo divisorio tra le varie sezioni, tra i cavi d'uscita e il dac e da supporto al potenziometro che naturalmente non volevo montare dal lato dell'ampli.

Ottimo lavoro Ciro , complimenti.

magnaco ha scritto:Ottimo lavoro Ciro , complimenti.

Grazie, se fai il bravo te lo faccio sentire !!
