Re: Pre MOSquito essenziale
Hai fatto un bel lavoro oramai sei nel tunnel dell'autocostruzione minimalist e ho visto che in uscita hai usato polipropilene da 10 ti sei dato anche tu ai plastici
Cmq ho provato (a doppio stadio e 40V dc) l'utilizzo di un cap da 100 micro tra source e massa dell'ultimo IRF come precritto dal progetto made in ''Kruccland''
Il guadagno aumenta in modo quasi spaventoso un po' troppo x il mio tda forse con altri finali se ne potrebbe discutere...Oppure alimentandolo a 20dc dal dove eravamo partiti mantenedo pero' come ora il doppio ''stadio'' è una verifica da fare
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
Cmq ho provato (a doppio stadio e 40V dc) l'utilizzo di un cap da 100 micro tra source e massa dell'ultimo IRF come precritto dal progetto made in ''Kruccland''
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Re: Pre MOSquito essenziale
Aggiunto alla liste delle cose da realizzare.
![Oki](/users/1612/43/05/65/smiles/382586.gif)
seripan- Novizio
- Data d'iscrizione : 20.01.12
Numero di messaggi : 6
Località : Siracusa
Impianto : in attesa di scelta "poca spesa molta resa" per iniziare
Re: Pre MOSquito essenziale

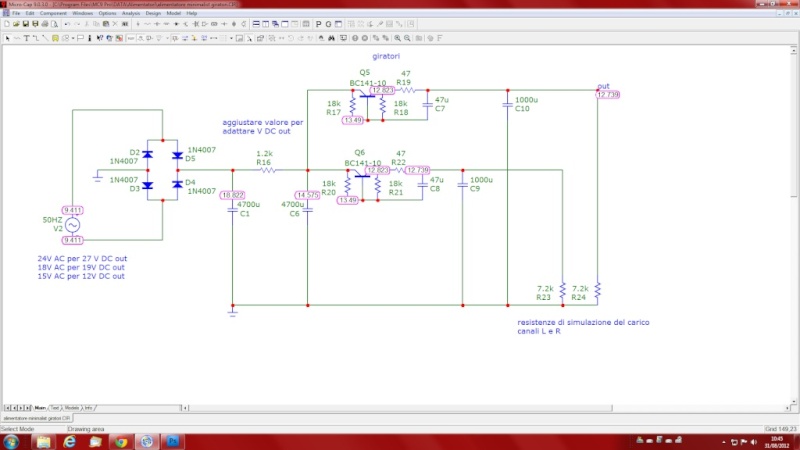

Stavolta nn posto modifiche al circuito che al momento mi pare arrivato dove si poteva e mi ritengo soddisfatto,alcuni so che lo stanno costruendo e mi rammarico di dovere dire ''fermate il sakamoto voglio scendere!!!''
Avevo visto gia' alcuni mesi fa una stesura di mau749 su un giratore credo su un post dei ''tuboidi'' e siccome questa falsa induttanza mi aveva sempre incuriosito avevo tenuto da parte uno schema stasera l'ho realizzato con tip48 e solo un leggero cambiamento dei valori resistivi a 20K anziche' 18k per mancanza di materiale il risultato sonoro:IMPAREGGIABILE il suono acquista una dinamica molto molto differente.
Il componente alimentazione è lo stesso dell'ultimo sakamoto (un tip 48) e i valori tensione gli stessi delle prove precedenti del pre.32V ac al trafo.Va detto che la caduta è abbastanza alta con sotto carico il pre arrivo a 32 V dc e la resistenza CRC è solo di mezzo ohm (ceramica 5W)
Ma la resa mi ha entusiasmato.Ci ha rimesso ''le penne'' un marcons da 2200 messo provvisoriamente in CRC nn ricordandomi che il poveretto andava solo a 25V e stavolta ho fatto (quasi) il fischiabotto del resto come membro dell'onorato club,nn potevo mancare.....![Hehe](/users/1612/43/05/65/smiles/873262.gif)
Direi di dare il nome a questo stadio GIRA749 x comodità e dando atto cosi a mau di avere tirato fuori dal cilindro questa trovata,mi aspetto anche che gigi ritorni a postare su questo forum dando ancora il suo apporto (oh Gigi io da solo sta banda di romani mica li tengo a bada
)
[img]
[/img]
Avevo visto gia' alcuni mesi fa una stesura di mau749 su un giratore credo su un post dei ''tuboidi'' e siccome questa falsa induttanza mi aveva sempre incuriosito avevo tenuto da parte uno schema stasera l'ho realizzato con tip48 e solo un leggero cambiamento dei valori resistivi a 20K anziche' 18k per mancanza di materiale il risultato sonoro:IMPAREGGIABILE il suono acquista una dinamica molto molto differente.
Il componente alimentazione è lo stesso dell'ultimo sakamoto (un tip 48) e i valori tensione gli stessi delle prove precedenti del pre.32V ac al trafo.Va detto che la caduta è abbastanza alta con sotto carico il pre arrivo a 32 V dc e la resistenza CRC è solo di mezzo ohm (ceramica 5W)
Ma la resa mi ha entusiasmato.Ci ha rimesso ''le penne'' un marcons da 2200 messo provvisoriamente in CRC nn ricordandomi che il poveretto andava solo a 25V e stavolta ho fatto (quasi) il fischiabotto del resto come membro dell'onorato club,nn potevo mancare.....
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
Direi di dare il nome a questo stadio GIRA749 x comodità e dando atto cosi a mau di avere tirato fuori dal cilindro questa trovata,mi aspetto anche che gigi ritorni a postare su questo forum dando ancora il suo apporto (oh Gigi io da solo sta banda di romani mica li tengo a bada
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
[img]
![Pre MOSquito essenziale - Pagina 3 Girato10](https://i.servimg.com/u/f13/16/42/35/95/girato10.jpg)
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Re: Pre MOSquito essenziale
L'idea del "giratore" o meglio, "simulatore d'induttanza" non è mia ma si trova su molti manuali di elettronica.
E' una soluzione "furba" e, costruita con i bipolari, va benissimo se impiegata per correnti relativamente basse e tensioni non esagerate anche se con un banalissimo IRF820 si può costruire una simil-induttanza che porta fino a 250 mA e 450V.
Il valore simulato con le denominazioni dello schema vale L= (R17*R19*C7)/1000 con R17 in Kohm, R19 in ohm e C7 in uF.
Nell'esempio L vale circa 40 H, circa 44H con R17=20K come hai fatto tu.
I vantaggi a livello sonoro sono quelli di una induttanza "vera" e quindi grande efficacia nell'abbattimento del ripple già con un semplice pi-greco C-L-C.
Se poi si sdoppiano i canali come nello schema che ho postato i vantaggi in termini di separazione e definizione migliorano ulteriormente e a costi davvero irrisori.
Sono contento che tu l'abbia provata e ne sia rimasto soddisfatto.
Questo non fa che ribadire il concetto che da sempre vado predicando... l'alimentazione suona...!
E' una soluzione "furba" e, costruita con i bipolari, va benissimo se impiegata per correnti relativamente basse e tensioni non esagerate anche se con un banalissimo IRF820 si può costruire una simil-induttanza che porta fino a 250 mA e 450V.
Il valore simulato con le denominazioni dello schema vale L= (R17*R19*C7)/1000 con R17 in Kohm, R19 in ohm e C7 in uF.
Nell'esempio L vale circa 40 H, circa 44H con R17=20K come hai fatto tu.
I vantaggi a livello sonoro sono quelli di una induttanza "vera" e quindi grande efficacia nell'abbattimento del ripple già con un semplice pi-greco C-L-C.
Se poi si sdoppiano i canali come nello schema che ho postato i vantaggi in termini di separazione e definizione migliorano ulteriormente e a costi davvero irrisori.
Sono contento che tu l'abbia provata e ne sia rimasto soddisfatto.
Questo non fa che ribadire il concetto che da sempre vado predicando... l'alimentazione suona...!
![Wink](/users/1612/43/05/65/smiles/352562.gif)
_________________
Ciao, Maurizio
"... non è importante il colore del gatto... l'importante è che prenda i topi!"
mau749- Moderatore di sezione
- Data d'iscrizione : 08.01.12
Numero di messaggi : 987
Località : ROCCASECCA (FR)
Provincia : tendenzialmente ottimista
Occupazione/Hobby : ingegnere progettista strutturale/musica e fotografia
Impianto : dual mono SE 300B, dual mono PP 6B4G, dual mono PP EL34, fullrange Fostex Fe126 backhorn e tanto altro...
Re: Pre MOSquito essenziale
Mi sono accorto solo ora che c'è un errore nello schema: la resistenza R18 va posizionata DOPO R19 e quindi in parallelo a C7, così
![Pre MOSquito essenziale - Pagina 3 Girato11](https://i.servimg.com/u/f17/17/21/94/71/girato11.jpg)
Quello che cambia è la polarizzazione del TR.
Mi scuso per il refuso...
![Pre MOSquito essenziale - Pagina 3 Girato11](https://i.servimg.com/u/f17/17/21/94/71/girato11.jpg)
Quello che cambia è la polarizzazione del TR.
Mi scuso per il refuso...
![Sad](/users/1612/43/05/65/smiles/264701.gif)
![Sad](/users/1612/43/05/65/smiles/264701.gif)
![Sad](/users/1612/43/05/65/smiles/264701.gif)
_________________
Ciao, Maurizio
"... non è importante il colore del gatto... l'importante è che prenda i topi!"
mau749- Moderatore di sezione
- Data d'iscrizione : 08.01.12
Numero di messaggi : 987
Località : ROCCASECCA (FR)
Provincia : tendenzialmente ottimista
Occupazione/Hobby : ingegnere progettista strutturale/musica e fotografia
Impianto : dual mono SE 300B, dual mono PP 6B4G, dual mono PP EL34, fullrange Fostex Fe126 backhorn e tanto altro...
Re: Pre MOSquito essenziale
in settimana sposto e provo tanto è tutto in 3D
Cosi riverifico i valori di tensione e magari provo qlc bjt alternativo al Tip48
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Re: Pre MOSquito essenziale
mau749 ha scritto:Mi sono accorto solo ora che c'è un errore nello schema: la resistenza R18 va posizionata DOPO R19 e quindi in parallelo a C7, così
Quello che cambia è la polarizzazione del TR.
Mi scuso per il refuso...![]()
![]()
![]()
![Shocked](/users/1612/43/05/65/smiles/337288.gif)
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
Un abbraccio,
Mauro
emmeci- Membro classe oro
- Data d'iscrizione : 11.10.10
Numero di messaggi : 5599
Provincia : Roma
Occupazione/Hobby : Musica, Natura, Fotografia
Impianto : Miliardi di elettroni che agitandosi... fanno musica!
Re: Pre MOSquito essenziale
emmeci ha scritto:mau749 ha scritto:Mi sono accorto solo ora che c'è un errore nello schema: la resistenza R18 va posizionata DOPO R19 e quindi in parallelo a C7, così
Quello che cambia è la polarizzazione del TR.
Mi scuso per il refuso...![]()
![]()
![]()
Ma che scuse Maurì, avevi scoperto una soluzione circuitale nuova e che suonava benissimo! Ma che te devo spiegà tutto!
![]()
![]()
Un abbraccio,
Mauro
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Ok](/users/1612/43/05/65/smiles/418504.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Pre MOSquito essenziale
che piacere leggervi ragazzi, siete fantastici.
![Smile](/users/1612/43/05/65/smiles/29313.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
Biagio De Simone- Membro classe diamante
- Data d'iscrizione : 29.12.10
Numero di messaggi : 10423
Località : Neretum
Provincia : Lupiae
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.
Re: Pre MOSquito essenziale
Ragazzi provato il mio piccolino pre , dopo vari tentativi di cablaggio ......mi stavo a
Grazie hai consigli di qualche amico Valvolas emmeci Hell67 sono riuscito a tirar fuori questo pre .... ancora con qualche rittocchino da fare ma suona veramente trasparente sono veramente soddisfatto
grazie a tutti
la sfida diventa interessante .....:
il mio voto per adesso .... vincono tutte xchè siete veramente fantastici
![Suicide](/users/1612/43/05/65/smiles/795779.gif)
![Suicide](/users/1612/43/05/65/smiles/795779.gif)
Grazie hai consigli di qualche amico Valvolas emmeci Hell67 sono riuscito a tirar fuori questo pre .... ancora con qualche rittocchino da fare ma suona veramente trasparente sono veramente soddisfatto
![lol!](/users/1612/43/05/65/smiles/4361.gif)
![lol!](/users/1612/43/05/65/smiles/4361.gif)
![lol!](/users/1612/43/05/65/smiles/4361.gif)
![lol!](/users/1612/43/05/65/smiles/4361.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
il mio voto per adesso .... vincono tutte xchè siete veramente fantastici
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
fbj- Appassionato
- Data d'iscrizione : 11.09.12
Numero di messaggi : 345
Località : altofonte
Provincia : .........................
Occupazione/Hobby : ......
Impianto : casse : kef q7
casse : fe103en
PRE :srpp by mau749
PRE : TUBE MINIMALIST BY MAU749
ampli : minimalist by hell67
ampli : S.E. EL34
