"nuovo" lampucera e stadio a valvole per lettore cd di lampizator

Ciao ragazzi..
mi rivolgo agli smanettoni
dite di provare per le modeste cifre in ballo??
il kit di fikus http://lampizator.eu/shop/viewitem.php?productid=39
che si sposa benissimo secondo parecchi al nuovo lampucera (che vedemmi qui nel forum già pareccho tempo fa grazie a robertor mi sembra) http://www.ebay.it/itm/CS8416-PCM1798-24bit-192khz-DAC-KIT-DIY-/260912360506?pt=LH_DefaultDomain_0&hash=item3cbf96ac3a#ht_3350wt_910

si tolgono 8 resistori e condensatori smd e si preleva il segnale in uscita direttamente dal dac
Il cs4398 è un dac con I out quindi in corrente e sembrerebbe quindi che il segnale quando esce ancora non è avvelenato e lo stadio conversione I/V corrente tensione sembra essere demandato passivamente alla resistenza R5 (tra 60R e 1k) dice lui

queste le istruzioni
http://www.lampizator.eu/shop/Manuals/Tube%20Kit/Manual%20V2,0.pdf

Il montaggio sembra molto facile avendo a disposizione una stazioncina saldante a CContinua

Il CS4398 è un dac in tensione, non in corrente.
Il kit è un classico, cerca quello di Florin sul forum. Lo puoi fare da solo, non serve una pcb, IMho.
Il dac su ebay che hai linkato, a parte essere un pcm1798 e non un cs4398, non è conveniente per l'uso che vuoi fare, perchè contiene anche gli opa d'uscita, che a te non servirebbero dato che vuoi un'uscita a valvole.
Comunque, sicuramente un'uscita diretta, bypassando tutto lo stadio di uscita, fatta a tubi e in particolare con quei tubi lì, è indicata per la maggioranza dei dac con uscita intensione, e quindi va bene sia per il cs4398 che per il pcm1798.

Saluti.

ho sbagliato...il cs4398 ce l'ho avuto nel maxi lampucera e non mi è piaciuto..
intendevo pcm1798!!

Gli opa d'uscita si bypassano appunto con una resistenza.
il kit dac in questione avevo capito essere buono proprio perchè eliminando anche gli opamp dello stadio conversione I/V, si potesse partire da un suono più "naturale" e non già amplificato da qualche opamp o dalla specifica funzione contenuta in se già nel dac (tipo wolfson, cs4398 etc..)

daniele ha scritto:ho sbagliato...il cs4398 ce l'ho avuto nel maxi lampucera e non mi è piaciuto..
intendevo pcm1798!!

Gli opa d'uscita si bypassano appunto con una resistenza.
il kit dac in questione avevo capito essere buono proprio perchè eliminando anche gli opamp dello stadio conversione I/V, si potesse partire da un suono più "naturale" e non già amplificato da qualche opamp o dalla specifica funzione contenuta in se già nel dac (tipo wolfson, cs4398 etc..)

Sì, è vero, il pcm1798 è in corrente.
Ma è duale:
pag. 7 http://www.ti.com/lit/ds/sles102a/sles102a.pdf

E le cose si complicano non poco!
Non puoi utilizzare il circuito in questione, a meno che non voglia utilizzare un pre/ampli bilanciato.
In quel caso ottieni risultati esaltanti, ma devi raddoppiare i dispositivi, e fare più attenzione all'accoppiamento delle valvole.
Se vuoi una singola uscita sbilanciata, l'ideale sarebbe l'unbalancer:


che trovi spiegato qui:

[1] http://www.tubecad.com/2011/03/blog0203.htm

Anche se qui:

[2] http://www.tubecad.com/2012/06/blog0233.htm

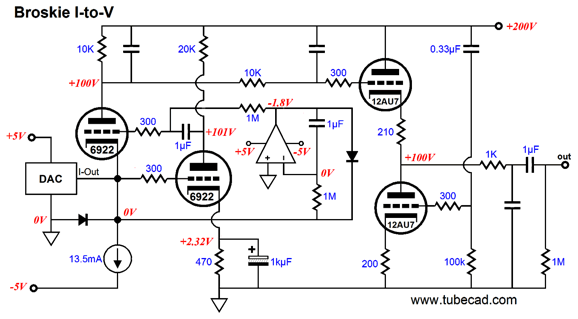

spiega perchè i 60 ohm per i pcm1798 non vanno bene, e che serve un circuito servo - che trovi sempre in [1] - come questo:



Quindi saranno necessari 4 circuiti come quest'ultimo (uno per ogni polo dei due canali), terminati a due a due da Broskie cathode follower (che trovi in [2]):



Tutto questo se vuoi ottenere qualcosa di serio.


Comunque, cosa non ti piace del cs4398?
Prova a terminarlo con questo (che trovi in [2]):



e poi, magari, ne riparliamo.

Personalmente ho vissuto per un po' di tempo con un semplicissimo catodo comune a singola uscita, con i positivi di entrambi i canali a massa tramite una R di circa 3Kohm, con il cs4398, e devo dire che funzionava alla grande.

Il mio consiglio è di lasciar perdere i dac con uscita in corrente, a maggior ragione se differenziali.
Gli stadi i/v integrati, specie dei dac più moderni, hanno tolleranze tali da farsi preferire rispetto a un circuito i/v autocostruito, a meno che non sia curato nei minimi dettagli, a partire dall'alimentazione.
Andrei sereno con l'unbalancer e un dac in tensione o, ancora meglio, con uno dei due poli a massa tramite resistenza e un singolo stadio a catodo comune.
Qualche anno fa da questo topic:

https://www.tforumhifi.com/t7474-modifica-output-stage-superpro-707-rumoroso

ho tirato fuori questo:



Tecnicamente l'uscita del cs4398, come molti simili, è pari a 2.5V DC, cioè a metà dell'alimentazione, quindi così facendo si spinge in griglia positiva.
Funzionante in maniera egregia per circa 1 anno e mezzo.
Oppure, ancora meglio, qualcosa di simile che ha fatto Florin con il suo Piccino:



che trovi qui: https://www.tforumhifi.com/t12749-piccino-t-forum-uscita-valvolare-per-gigawork#196975

In questo caso si tratta di un srpp con le valvoline del 'tuo' kit, che suonano molto bene.
Ho suggerito successivamente a Florin di eliminare i cap d'ingresso (in questo modo anche le valvoline si spingeranno in griglia positiva), e ha confermato che va ancora meglio:

https://www.tforumhifi.com/t12749p45-piccino-t-forum-uscita-valvolare-per-gigawork#235445

Abbi l'accortezza di sostituire i cap con una R=220ohm, e le resistenze di catodo da 1K con Rk=1.5Kohm, come peraltro indicato dallo stesso Florin.

Direi che carne sul fuoco ce n'è .

Saluti!

grazie per tutta la documentazione

lampizzone però qui applica quel kit al dac che dico io

http://www.lampizator.eu/shop/Manuals/Lampucera/Lampucera%20tuning.pdf

del cs4398non mi piaceva come suonava...l'avevo collegao a dei trasformatori audio (tipo utc ma con un pò meno bassi)..non lo so..non lo trovavo musicale..
