Re: Commenti e domande sul Gainclone Magic

Da Ivan Sab 28 Feb 2009 - 20:43

Siccome mi sto un po' perdendo...le basette dell'ampli sarebbero queste?

http://cgi.ebay.it/lm3886-Amplifier-pcb-DIY_W0QQitemZ220364092696QQihZ012QQcategoryZ36327QQtcZphotoQQcmdZViewItem

Maurizio fai una bella part-list!! Grazie

Da caliber Sab 28 Feb 2009 - 22:06

è sempre lo stesso venditore, in questo caso spendi 11$ al posto di 17$, quando le ordinai io non c'erano singolarmente, meglio Smile

Da IcuZ Sab 7 Mar 2009 - 11:42

Qualcuno che ha già terminato le PCB dei finali potrebbe postare le info sui componenti e piazzamento ? Passano i giorni ma le info sono latitanti, Maurizio !!!! dove sei ???!!!! Very Happy

Da Fabio Mar 10 Mar 2009 - 1:40

IcuZ ha scritto:Qualcuno che ha già terminato le PCB dei finali potrebbe postare le info sui componenti e piazzamento ? Passano i giorni ma le info sono latitanti, Maurizio !!!! dove sei ???!!!!

Credevo si fossse già espresso.
In attesa di sua risposta e da quanto ho capito, al posto dei 2 elettrolitici di filtro e i relativi 2 di bypass, per intederci quelli a sinista, devi montare i Panasonic come da foto che ha gia postato. Non devi montare la Zobel, ossia la reistenza e il condensatore vicino ai terminali di uscita e ponticellare il condensatore d'ingresso, quello rosso a destra.
Rispetto al montaggio standard mi sembra non ci sia altro.

Da IcuZ Mer 11 Mar 2009 - 13:11

Ecco fabio scusami ma non mi era chiaro questo Smile

Ti ringrazio per avermi fatto la sintesi, ora cerchero' di capire meglio......appena mi arrivano gli ultimi componenti imposto la PCB e poi metto una foto.....il resto dei componenti quindi va montato come su progetto originario delle PCB in fase di acquisto.

Da Fabio Mer 11 Mar 2009 - 17:56

IcuZ ha scritto:Ecco fabio scusami ma non mi era chiaro questo
Ti ringrazio per avermi fatto la sintesi, ora cerchero' di capire meglio......appena mi arrivano gli ultimi componenti imposto la PCB e poi metto una foto.....il resto dei componenti quindi va montato come su progetto originario delle PCB in fase di acquisto.

Questo è quanto ho capito.
Non ci metto la mano sul fuoco, anche perchè il primo amore non si scorda mai e soprattutto non ha grandi pretese Hehe

Da robertor Mer 11 Mar 2009 - 20:54

domani saldo le resistenze da 22K, monto e verifico se funziona.
spero vada meglio del cinesino.
i panasonic FC non mi garbano tantissimo.
li trovo freddini.

Da IcuZ Mer 11 Mar 2009 - 21:28

Grande Roby, mi raccomando le foto del piccino Smile

devo ancora capire cosa togliere e cosa lasciare precisamente Hehe

Intanto mi coccolo i 4 muse da 10.000uF Kiss

mi sa che l'alimentazione la tengo originale e cambio solo i componenti, quelle del magic non c'e' schema e non vorrei fare il botto.

Da MaurArte Mer 11 Mar 2009 - 22:14

Avevo già pubblicato l'alimentazione del Magic:
Commenti e domande sul Gainclone Magic - Pagina 2 Alimen10

Commenti e domande sul Gainclone Magic - Pagina 2 Alim1111

Vista da sotto

Commenti e domande sul Gainclone Magic - Pagina 2 Alimen11

E questi sono alimentazione più schede ampli montati

Commenti e domande sul Gainclone Magic - Pagina 2 4modul10

Da IcuZ Mer 11 Mar 2009 - 22:42

Hai ragione Maurizio scusami, ora ricordo perchè non ricordavo.......non capivo la capacità di C6 e C8 e se le R ma sopratutto R6 è 1k.

Per quanto riguarda i 2 Pana da 1500uf.....ok C4 che rispetta la polarità di C2..........C1 invece ha polarità invertita rispetto la serigrafia della PCB, almeno dalle foto e non credo tu abbia sbagliato ma sia voluto, solo che ignoro il motivo.

Sembra che a pagina 2 il C1 sia rovescio, mentre l'ultima foto dei finali qui sopra C1 rispetti la polarità di C4......da qui deriva il dubbio

Da madqwerty Mer 11 Mar 2009 - 23:41

IcuZ ha scritto:Sono arrivate questa mattina le PCB, ottima qualità davvero
<<foto sopra>>

Ciao,cortesemente potresti fare una foto anche dei lati sotto delle schede?
mi interessa per lo più quella dell'ampli, ma visto che ci sei.. Wink

oppure se sai dove recuperarla, io non la trovo..
tenghiu! Smile

Da IcuZ Mer 11 Mar 2009 - 23:54

Nella pagina 2 a metà ci sono le foto fronte e retro di Maurizio in macro Laughing

Chi mi dice la polarità di C1 ? in pagina 2 sembra invertita, mentre in questa pagina sembra seguire la polarità della serigrafia........ Hehe

Da Fabio Gio 12 Mar 2009 - 0:10

IcuZ ha scritto:Nella pagina 2 a metà ci sono le foto fronte e retro di Maurizio in macro

Chi mi dice la polarità di C1 ? in pagina 2 sembra invertita, mentre in questa pagina sembra seguire la polarità della serigrafia........

Se parli della pcb dell'ampli, segui la polarita dell'alimentazione, non puoi sbagliati.
Un Panasonic ha il positivo collegato al V+ e il negativo sulla pista del GND l'altro il positivo alla pista del GND e il negativo al V-.
Nel caso hai dubbi, quando le alimenti mettiti un casco da motociclista, che fanno un bel botto Hehe

Vedo anche che ha evitato il ponticello saldando direttamente un capo di R6 sulla pista dell'ingresso al posto di un capo del condensatore tolto.
Mi sembra ache di vedere un filo che porta direttamente l'uscita dell'LM all'uscita AP.

Da IcuZ Gio 12 Mar 2009 - 0:17

Troppa confusione.........io vorrei solo sapere se C1 segue la polarità della serigrafia oppure no.

A pagina 2 è rovescio, mentre a pagina 3 segue la serigrafia..........qualcosa non mi torna Embarassed

Da Fabio Gio 12 Mar 2009 - 0:43

IcuZ ha scritto:Troppa confusione.........io vorrei solo sapere se C1 segue la polarità della serigrafia oppure no.

A pagina 2 è rovescio, mentre a pagina 3 segue la serigrafia..........qualcosa non mi torna

Io non la vedo la serigrafia, c'e' sopra il Panasonic, ma se va negli stessi fori dell'originale è ovvio che va rispettata.

Da MaurArte Gio 12 Mar 2009 - 7:20

Scusate in pagina 2 ho scritto bene e fotografato male.

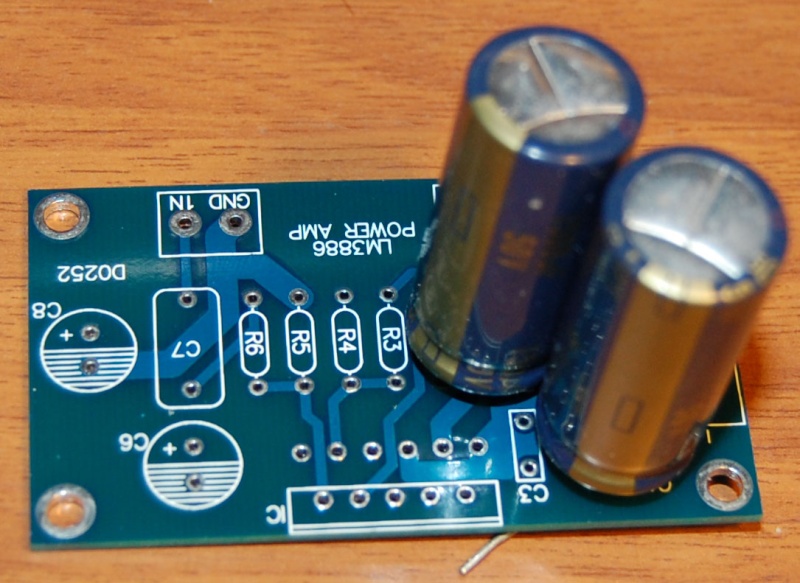

C4 va messo seguendo la polarità della serigrafia
Commenti e domande sul Gainclone Magic - Pagina 2 Conden10

Commenti e domande sul Gainclone Magic - Pagina 2 Conden10

Da IcuZ Gio 12 Mar 2009 - 7:34

Tranquillo Maurizio Smile

L'importante è aver chiarito, ora sappiamo che per C1 come per C4 va seguita la polarità della serigrafia.....era una cosa importante per evitare san silvestro fuori stagione Laughing

Da madqwerty Gio 12 Mar 2009 - 8:50

IcuZ ha scritto:Nella pagina 2 a metà ci sono le foto fronte e retro di Maurizio in macro

maledetta connessione GPRS, ecco cos'erano quelle "X" rosse.. Very Happy

Da MaurArte Gio 12 Mar 2009 - 10:18

Foto PCB ampli senza LM3886

Commenti e domande sul Gainclone Magic - Pagina 2 Scheda10

Da dx le resistenze:

1K,20K (al posto di 22K)1K,20K (al posto di 22K) 20K(al posto di 22K) Le resistenze sono quelle del kit proposto da Original Surplus su Ebay

Da dx i condensatori C8, (47uF 50V) C6 (100Uf 50V) i due elettronitici da 1500uF 50V Panasonic.
