costruzione finale HEAO

flovato ha scritto:Bel lavoro, mi associo.

anche io !

MONSTER

madqwerty ha scritto:

flovato ha scritto:Bel lavoro, mi associo.

anche io !

MONSTER

grazie troppo buoni,in fono che ci vuole??! è come giocare con i Lego
tranne qualche scheda che ho fatto io,si tratta solo di comprare e montare il tutto.

Andrea Zani ha scritto:
tranne qualche scheda che ho fatto io,si tratta solo di comprare e montare il tutto.

Hai detto poco ..... hai fatto un ottimo lavoro !

Complimenti!!! Un traguardo ostico per me che non ne capisco molto...
Comunque gli occhi li ho è si vede che è ben realizzato... esecuzione pulita e ordinata... condensatori massicci veramente!!!
... urge la prova d'ascolto!

I condensatori sono esattamente le lattine che volevo! cioè il Kendeil sono i Kendeil
tra l'altro sono ancora quelli fatti in Italia(ora li fanno in una non meglio specificata Europa ) e sono stati scelti dallo stesso lotto di produzione per essere più simili possibile.
Di alternative ne ho esaminate molte una su tutte Evox Rifa ma non ci si può avvicinare.. hanno un'ESR molto bassa...oppure i nuovi Mundorf per alte correnti i Black e qualcosa..ma anche qui idem come sopra ...
Purtroppo il "mio senza compromessi" ha molti compromessi ,ho cercato di ottimizzare le spese ed indirizzarle verso le prestazioni soniche,tipo l'igresso a trasformatori e i condensatori delle schede ampli che sono nichicon super through con pin in oro(non placcati sono proprio in oro) le saldature sono eseguite con stagno all'argento.
I grossi cap saranno bypassati con dei teflon russi.
Un po di dati e caratteristiche
Per la cronaca i trafo sono 550VA l'uno due ponti da 35A per canale,i condensatori sono ognuno 22.000uF.
nel pannello posteriore è alloggiata la presa con interruttore generale fusibile,da qui la tensione arriva ad un relè passo passo a doppio contatto,comandato da un pulsante con cerchio blu che si illumina all'accensione posto sul pannello anteriore,poi c'è il filtro antirumore Shaffner,all'uscita del filtro la tensione arriva ad un circuito (fatto da me ,cioè copiato da un progetto dell'Ing. Penasa ) che ha il compito di dividere la tensione in modo ordinato e mandarla ai due trafo e al trafo per i servizi,per i trafo di potenza questo circuito, per un secondo dall'accensione, fa passare l'alternata di alimentazione che va al primario attraverso due res di potenza da 47 ohm 20 W l'una che poi dopo un secondo appunto vengono cortocircuitate dal relè,questo serve ad evitare grossi stress ai condensatori quando si caricano allungandone la vita.
Il trafo servizi alimenta il led del pulsate sul frontale tramite un piccolo alimentatore,e manda anche tensione alle schede di protezione che dopo 8 secondi collegano l'uscita degli altoparlanti,e,in caso la continua ai loro ingressi supera gli 1,8V vanno in protezione evitando di far esplodere qualche woofer.
gli ingressi saranno sia bilanciati che sbilanciati con trasformatore Lundahl LL1545A in ingresso(il problema ora è trovarlo sto trafo!!).
Le masse verranno organizzate in modo indipendente per i due canali(è dual mono oppure no?!?! ) quella del canale destro sarà sollevata dal telaio,raccoglierà tutte le masse del canale destro a stella,quelle del canale sinistro saranno portate a telaio ,poi per ultimo con un cavo collegherò le due masse dei due canali,la terra per ora è collegata al filtro che va a contatto sul talaio,ma vedrò poi quale sarà la soluzione migliore.
scusate la filippica,avrò anche dimenticato qualcosa
ah il finale eroga 200W su 8ohm 315 su 4 ed è stabile fino a 2 ohm.
ciao

... tanto di cappello!!!
Il tuo lavoro trasuda competenza e passione da tutti i pori!!!
Complimentissimi

Andrea Zani ha scritto:

madqwerty ha scritto:

flovato ha scritto:Bel lavoro, mi associo.

anche io !

MONSTER

grazie troppo buoni,in fono che ci vuole??! è come giocare con i Lego
tranne qualche scheda che ho fatto io,si tratta solo di comprare e montare il tutto.

dici niente!

madqwerty ha scritto:

Andrea Zani ha scritto:

madqwerty ha scritto:

flovato ha scritto:Bel lavoro, mi associo.

anche io !

MONSTER

grazie troppo buoni,in fono che ci vuole??! è come giocare con i Lego
tranne qualche scheda che ho fatto io,si tratta solo di comprare e montare il tutto.

dici niente!

già il fatto è proprio quello... vabbè una volta fatto non è che lo cambio ogni mese lo faccio serio proprio perche sia durevole.

Andrea Zani ha scritto:vabbè una volta fatto non è che lo cambio ogni mese lo faccio serio proprio perche sia durevole.

la tentazione rimane però, e solo le braccine corte potranno salvarti

madqwerty ha scritto:

Andrea Zani ha scritto:vabbè una volta fatto non è che lo cambio ogni mese lo faccio serio proprio perche sia durevole.

la tentazione rimane però, e solo le braccine corte potranno salvarti

aaahh lo sai eh!!!
devo farmi tagliare i fondi da mia moglie anzi no prima devo finire altrimenti sono fregato

ciao
un po di foto dei cablaggi,purtroppo dato la tipologia di alimentazione e il tipo di aplificazione non sono pochi i cavi da passare e di conseguenza il cablaggio risulta non molto ordinato,in ogni caso queste sono alcune foto del lavoro


La massa a stella del canale sinistro che si collega al telaio

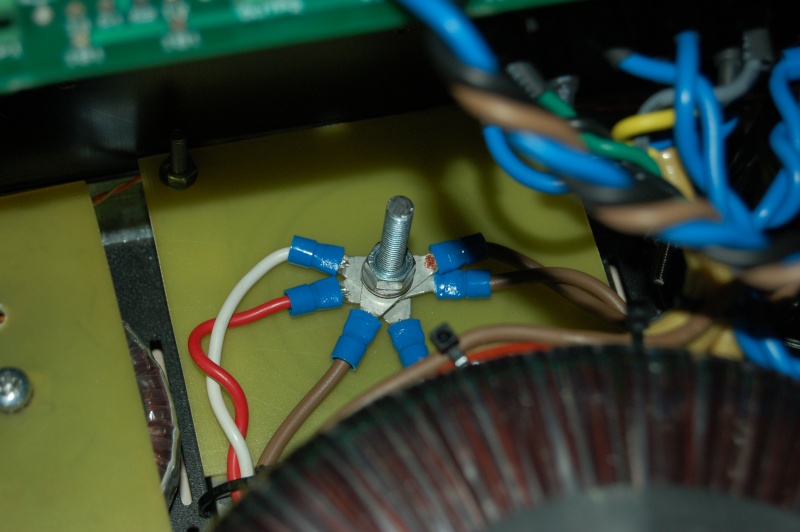

la massa a stella del canale destro alzata dal telaio montata su di una basetta in vetronite privata del rame,le due masse sono poi portate ad equipotenziale con un cavo da 4 mmq

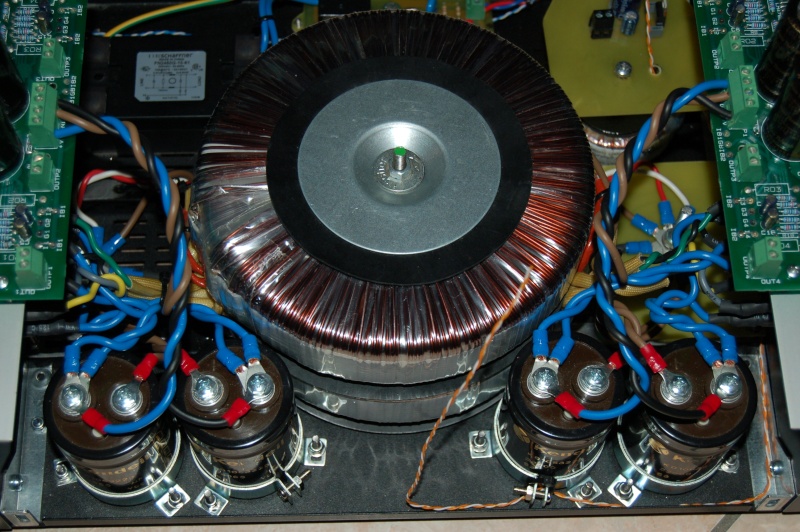

vista generale,mancano ancora i cavi di uscita AP e quelli di segnale d'ingresso


alimentazione del led interno al pulsante e distribuzione delle alimentazione per le protezioni,a lato si vede il soft start

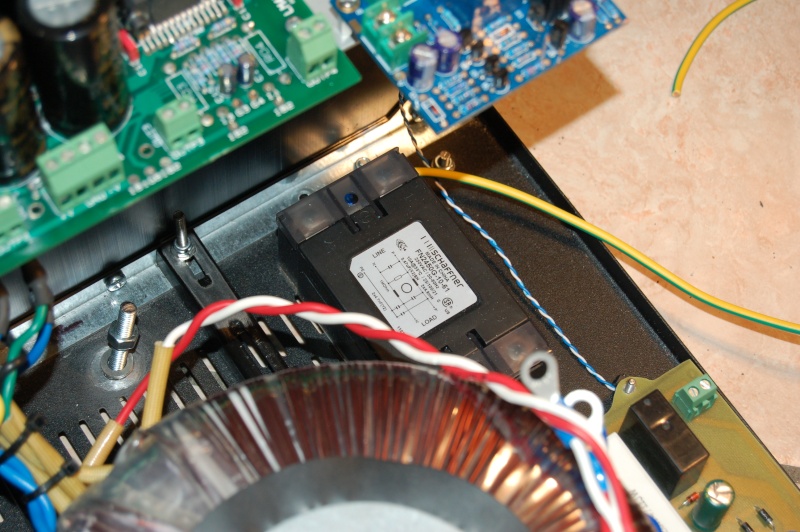

il filtro antirumore


Ora devo aspettare i trasformatori Lundahl da mettere in ingresso,verranno racchiusi un uno scatolotto di rame messo a massa.

Andrea Zani ha scritto:
Ora devo aspettare i trasformatori Lundahl da mettere in ingresso,verranno racchiusi un uno scatolotto di rame messo a massa.

Ma che lavoro sopraffino .....quanto mi piacerebbe sentirlo

grazie.
Purtroppo ora devo aspettare i trafo che arrivano dall'Inghilterra e mi sa che ci vorrà un po,in ogni caso posso usare il bilanciatore con il cip BB per provarlo,in teoria se tutto va come deve dovrei riuscire ad accenderlo prima di fine settimana.
Non posso ancora montare le prese in ingresso(rca/xlr) perche devo costatare gli ingombri dei trasformatori in modo da istallare lo scatolotto in rame direttamente dietro gli ingressi e dentro metterci i trafo.
Ah Piero hai qualche idea per collegare i teflon russi agli elettrolitici in un modo elegante con quei terminali non so cosa usare.
Stentor anche io non vedo l'ora di sentirlo...


EDIT:
Qualche foto dei connettori per gli AP e dei ponti

fascette, li blocchi messi in verticale attaccatti agli elettrolitici... se son come quelli che ho io so belli grossi ed ingombranti

Sempre più bello, invidiaaaaaaaaaa..........

piero7 ha scritto:fascette, li blocchi messi in verticale attaccatti agli elettrolitici... se son come quelli che ho io so belli grossi ed ingombranti

non rimangono un po lontani così?
volevo metterli in orizzontale sopra gli elettrolitici con un cavo rigido(che li tiene anche in posizione) e gli occhielli da avvitare ai condensatori.
Il corpo misura 3,5cm senza i terminali il diametro 1,5cm

De simone Biagio ha scritto:Sempre più bello, invidiaaaaaaaaaa..........

grazie

Andrea Zani ha scritto:

piero7 ha scritto:fascette, li blocchi messi in verticale attaccatti agli elettrolitici... se son come quelli che ho io so belli grossi ed ingombranti

non rimangono un po lontani così?
volevo metterli in orizzontale sopra gli elettrolitici con un cavo rigido(che li tiene anche in posizione) e gli occhielli da avvitare ai condensatori.
Il corpo misura 3,5cm senza i terminali il diametro 1,5cm

e come vuoi fare? Se i caps so quelli, mica li puoi lasciare pendenti

piero7 ha scritto:

Andrea Zani ha scritto:

piero7 ha scritto:fascette, li blocchi messi in verticale attaccatti agli elettrolitici... se son come quelli che ho io so belli grossi ed ingombranti

non rimangono un po lontani così?
volevo metterli in orizzontale sopra gli elettrolitici con un cavo rigido(che li tiene anche in posizione) e gli occhielli da avvitare ai condensatori.
Il corpo misura 3,5cm senza i terminali il diametro 1,5cm

e come vuoi fare? Se i caps so quelli, mica li puoi lasciare pendenti

eh li volevo reggere con un solid core isolato con termorestringente che funge anche da sistema di fissaggio con gli occhielli che vanno avvitati agli elettrolitici

Andrea Zani ha scritto:ciao
un po di foto dei cablaggi,purtroppo dato la tipologia di alimentazione e il tipo di aplificazione non sono pochi i cavi da passare e di conseguenza il cablaggio risulta non molto ordinato,in ogni caso queste sono alcune foto del lavoro

Andrea non posso che farti i miei complimentoni.
Il cablaggio per me è ok data anche la sezione dei cavi.In ampli costosissimi li apri e dentro ci trovi il casino.....
Sul tuo non scherzare veramente ok

gigi6c ha scritto:

Andrea Zani ha scritto:ciao
un po di foto dei cablaggi,purtroppo dato la tipologia di alimentazione e il tipo di aplificazione non sono pochi i cavi da passare e di conseguenza il cablaggio risulta non molto ordinato,in ogni caso queste sono alcune foto del lavoro

Andrea non posso che farti i miei complimentoni.
Il cablaggio per me è ok data anche la sezione dei cavi.In ampli costosissimi li apri e dentro ci trovi il casino.....
Sul tuo non scherzare veramente ok

grazie detto da te non può che farmi piacere

boh, se è stabile la cosa...

piero7 ha scritto:boh, se è stabile la cosa...

si infatti non mi convince perche se si schiacciano i condensatori si crea un bel corto ,dato che hanno il corpo in metallo,potrei rivestirli con termorestringente ma vorrei evitare di scaldare il comonente cosi tanto per nulla.
Mi sa che faccio come dici tu

Andrea Zani ha scritto:

piero7 ha scritto:boh, se è stabile la cosa...

si infatti non mi convince perche se si schiacciano i condensatori si crea un bel corto ,dato che hanno il corpo in metallo,potrei rivestirli con termorestringente ma vorrei evitare di scaldare il comonente cosi tanto per nulla.
Mi sa che faccio come dici tu

Puoi sempre dargli un giro di teflon, che dovrebbe essere sufficientemente isolante.
