consiglio scheda preamp

Quasi quasi lo prendo anche io
credo che sostituendo le valvole otterrai ancora un ulteriore miglioramento

lello dove l'hai preso a 27€?
hai intenzione di inscatolarlo?

merkutio ha scritto:Quasi quasi lo prendo anche io
credo che sostituendo le valvole otterrai ancora un ulteriore miglioramento

lello dove l'hai preso a 27€?
hai intenzione di inscatolarlo?

io l'ho preso da questo. fa attenzione che ha diversi annunci con e senza trasformatore.

http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=120593092263&ssPageName=STRK:MEWNX:IT

domattina lo metto nel lexan (una sorta di plexiglass resistente al calore) e cambio il potenziometro con un alps (veramente lo cambia Giancarlo mi sa )

altre valvole non saprei nemmeno quali e dove prenderle

grazie lello

come valvole la 5670 è buona ed è equivalente alla 6n3

http://webcache.googleusercontent.com/search?q=cache:xw-_PBefuswJ:giaime.altervista.org/china.html+tube+6n3+equivalent&cd=2&hl=it&ct=clnk&gl=it

merkutio ha scritto:grazie lello

come valvole la 5670 è buona ed è equivalente alla 6n3

http://webcache.googleusercontent.com/search?q=cache:xw-_PBefuswJ:giaime.altervista.org/china.html+tube+6n3+equivalent&cd=2&hl=it&ct=clnk&gl=it

e quanto costano/dove si prendono ?

su ebay ce ne sono tante
prova a chiedere a maurarte che sicuramente ti saprà indirizzare meglio di me

per quanto riguarda il sito chemi hai linkato il pre viene 45€ con le ss

merkutio ha scritto:su ebay ce ne sono tante
prova a chiedere a maurarte che sicuramente ti saprà indirizzare meglio di me

per quanto riguarda il sito chemi hai linkato il pre viene 45€ con le ss

lui ha tanti annunci .... questo costa un po' di meno ma forse non ha il coperchio ma se lo devi inscatolare ....

http://cgi.ebay.it/Buffer-6N3-Tube-Preamplifier-AMP-220V-110V-Transformer-/120597413290?pt=Vintage_Electronics_R2&hash=item1c142a7daa

ma ce ne sono un casino in rete di altri venditori. l'altro giorno ce ne era uno a 7 euro senza trasf.

cerca con 6n3.

ecco la versione molto trasparente realizzata nel pomeriggio con il buon Giancarlo (ancora grazie 1000 !!! )
manca ancora una manopola più consone ... ma l'idea era questa
con il cambio del potenziometro originale con un alps è scomparsa come prevista l'asimmetria tra i canali e la corsa del volume è regolare e non tutta affollata a inizio corsa. acquisto senz'altro da consigliare

ma è stupendo

ne voglio uno anche io

ora prendi un contenitore da hifi2000 bello (son disponibili pure belle manopole in alluminio tornito dal pieno) cambia le valvole con quelle d'epoca e buoni ascolti!

piero7 ha scritto:ora prendi un contenitore da hifi2000 bello (son disponibili pure belle manopole in alluminio tornito dal pieno) cambia le valvole con quelle d'epoca e buoni ascolti!

meglio ancora (esteticamente parlando) due piastre acciaio con i fori per le valvole che escono, e laterali in legno

Questa scheda l'avevo adocchiata anch'io all'insaputa di questo tread, ma alla fine schematicamente è valido o non è valido sto pre?

io prenderei queste
giusto per rimanere in filosofia low-cost...'nsomma, valvole militari russe NOS del 1969...
anch'io voto contro il solito case di hifi2000, una soluzione autocostruita sarebbe più originale

merkutio ha scritto:ma è stupendo

ne voglio uno anche io

è piaciuto solo a te prendi la scheda e lo facciamo !

piero7 ha scritto:
ora prendi un contenitore da hifi2000 bello (son disponibili pure belle manopole in alluminio tornito dal pieno) cambia le valvole con quelle d'epoca e buoni ascolti!

grazie piero per il consiglio ma spendere 10 volte per il case rispetto a quello che contiene un po' mi piange il cuore e poi onestamente manopola a parte mi piace molto così .... sono bizzarro

ma le valvole quelle si le voglio cambiare per provare, ne sto discutendo con merkutio in questi giorni .... dacci un consiglio!!!

traspar ha scritto:

meglio ancora (esteticamente parlando) due piastre acciaio con i fori per le valvole che escono, e laterali in legno

Questa scheda l'avevo adocchiata anch'io all'insaputa di questo tread, ma alla fine schematicamente è valido o non è valido sto pre?

questa soluzione fatta in casa se l'avessi letta prima forse ....

circuitalmente Maurarte aveva espresso un parere del tipo "potrebbe andare bene" ..... io che di circuiti non mi intendo posso solo dire che suona bene ed è silenzioso rispetto alle cose, comunque di bassa qualità, con cui posso paragonarlo a casa.

caliber ha scritto:
io prenderei queste
giusto per rimanere in filosofia low-cost...'nsomma, valvole militari russe NOS del 1969...
anch'io voto contro il solito case di hifi2000, una soluzione autocostruita sarebbe più originale

ecco cosa ci voleva per uno che non si intende ... un link diretto a qualcosa

grazie caliber se mi dici che sono di sicuro compatibili a quel prezzo ne compro sicuro un paio, se ne vuole due anche Giuseppe ne prendo 4 .... grazie 1000

sono abbastanza sicuro che le 6n3 siano identiche alle 6n3P = alle 5670 = alle ecc42....ma aspetta i consigli dei tubodipendenti per avere la certezza o un affare ancora migliore (in ogni caso di russe militari sulla baia ce ne sono veramente tante, a prezzi infimi: sono valvole ottime con una durata infinita)...quasi quasi me ne faccio uno anch'io

dovrebbe essere un SRPP classico... alimentazione ai minimi termini e materiali in economia visto il costo

Il pomeriggio con Lello è stato molto piacevole e a parte un iniziale contrattempo dovuto ai fili dei cavetti schermati di diametro eccessivo per i fori sulla PCB, tutto è filato liscio.
Terminato il montaggio e dato fuoco alle polveri confermo quanto rilevato da Lello: estrema silenziosità e un suono davvero gradevole, oltre le più rosee previsioni.
Esteticamente poi è davvero molto carino ed originale, in sintonia con la filosofia T-AMP: Minima spesa, ottima resa.

Per info: Delle valvole militari russe 6N3P la versione EV (durata>5000 ore) e la DR (durata>10000 ore) sono caratterizzate da una migliore affidabilità e durata e minore microfonicità, ma ovviamente costano qualcosina di più.

P.S:
Sono contento anche che il mio ampli non abbia sfigurato

Giancarlo ha scritto:Il pomeriggio con Lello è stato molto piacevole e a parte un iniziale contrattempo dovuto ai fili dei cavetti schermati di diametro eccessivo per i fori sulla PCB, tutto è filato liscio.
Terminato il montaggio e dato fuoco alle polveri confermo quanto rilevato da Lello: estrema silenziosità e un suono davvero gradevole, oltre le più rosee previsioni.
Esteticamente poi è davvero molto carino ed originale, in sintonia con la filosofia T-AMP: Minima spesa, ottima resa.

Per info: Delle valvole militari russe 6N3P la versione EV (durata>5000 ore) e la DR (durata>10000 ore) sono caratterizzate da una migliore affidabilità e durata e minore microfonicità, ma ovviamente costano qualcosina di più.

P.S:
Sono contento anche che il mio ampli non abbia sfigurato

si ma il tuo ampli necessita di un post a parte dove mostrare al mondo cosa hai fabbricato dentro quell'integrato mantenendo le prerogative di controllo remotato e del pre originali ... fuori sembra un pioneer ... guardi dentro e ...

grazie per le info sulle valvole

le valvole sovietiche che terminano con E - V - D - I hanno un significato preciso, come da tabella allegata. Se dovete prender valvole sovietiche, non accontentatevi, ad esempio, della 6N1 ma cercate quelle che terminano con E, V o D. Son costruite per durare più a lungo rispetto a quelle senza queste sigle finali. Quelle che terminano con I nun ce servono per l'audio.

piero7 ha scritto:le valvole sovietiche che terminano con E - V - D - I hanno un significato preciso, come da tabella allegata. Se dovete prender valvole sovietiche, non accontentatevi, ad esempio, della 6N1 ma cercate quelle che terminano con E, V o D. Son costruite per durare più a lungo rispetto a quelle senza queste sigle finali. Quelle che terminano con I nun ce servono per l'audio.

grazie per la info lo terrò senz'altro a mente

sempre riguardo a questa scheda avrei una domanda.

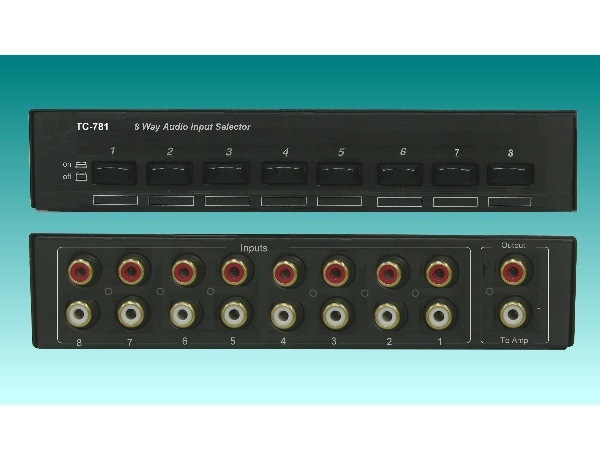

per utilizzarla con diverse sorgenti ho acquistato questo oggetto passivo



la domanda è:

se all'uscita gli metto due di questi :



e invio una coppia sul pre in oggetto ed una coppia su un amplificatore integrato (allo scopo di sfruttare le medesime sorgenti su due sistemi di amplificazione distinti)

1) rischio di fare danno dal punto di vista elettrico?
2) il segnale verrebbe visto pulito ed integro da entrambi i sistemi o sdoppiarlo porta ad un impoverimento/deterioramento ?

spero di essermi espresso decentemente

no, ma che so ste spine volanati? Visto che te lo fai te, compra 2 coppie di RCA e le paralleli per avere la doppia uscita e non sti cosi volanti...

piero7 ha scritto:no, ma che so ste spine volanati? Visto che te lo fai te, compra 2 coppie di RCA e le paralleli per avere la doppia uscita e non sti cosi volanti...

non ho capito piero .... non me lo faccio io il selettore ingressi .... l'ho comprato già fatto

forse dici così ?

il selettore ingressi son per gli ingressi, non per le uscite. Prendi 4 rca e ti levi l'impiccio di questi connettori volanti adattatori

lello64 ha scritto:
1) rischio di fare danno dal punto di vista elettrico?
2) il segnale verrebbe visto pulito ed integro da entrambi i sistemi o sdoppiarlo porta ad un impoverimento/deterioramento ?

dipende... la sorgente selezionata vede un'impedenza di carico pari al parallelo tra l'impedenza di ingresso del pre, e quella dell'integrato
(es. il pre ha una Zin di 100KOhm , l'integrato una Zin di 50KOhm , la sorgente vede una Z di 50//100 = 33KOhm)

le sorgenti parrebbero dare risultati sonori migliori quando caricate con impedenze elevate (>50, 100KOhm) e tu andresti in direzione opposta,
ma non è detto che la sorgente non si comporti bene anche con un carico di 20KOhm per esempio (di meno non credo sia il caso...)
conosci le Zin di pre e finale?

hai cmq trovato un nuovo giochino audiofilo, scoprire se la sorgente peggiora collegandola a 2 carichi anzichè uno!
se peggiora, compri un'altro scatolotto simile (o te lo fai) e lo usi al contrario, come selettore uscite

madqwerty ha scritto:

lello64 ha scritto:
1) rischio di fare danno dal punto di vista elettrico?
2) il segnale verrebbe visto pulito ed integro da entrambi i sistemi o sdoppiarlo porta ad un impoverimento/deterioramento ?

dipende... la sorgente selezionata vede un'impedenza di carico pari al parallelo tra l'impedenza di ingresso del pre, e quella dell'integrato
(es. il pre ha una Zin di 100KOhm , l'integrato una Zin di 50KOhm , la sorgente vede una Z di 50//100 = 33KOhm)

le sorgenti parrebbero dare risultati sonori migliori quando caricate con impedenze elevate (>50, 100KOhm) e tu andresti in direzione opposta,
ma non è detto che la sorgente non si comporti bene anche con un carico di 20KOhm per esempio (di meno non credo sia il caso...)
conosci le Zin di pre e finale?

hai cmq trovato un nuovo giochino audiofilo, scoprire se la sorgente peggiora collegandola a 2 carichi anzichè uno!
se peggiora, compri un'altro scatolotto simile (o te lo fai) e lo usi al contrario, come selettore uscite

fiuuuuu .. mi hai capito ... piero era stato tratto in inganno dal pre che a questo punto non centra + ... scusate colpa mia che sono andato fuori tema ... ma ormai finiamo

non ho schemi ne di uno ne dell'altro. l'impedenza d'ingresso posso misurarla con un tester cinese da due soldi ?

e comunque le prove se si sente peggio o no si possono fare ... a patto che di rischi non ce ne siano .... questo me lo assicuri almeno ?

avevo pensato che essendo ridondanti 8 ingressi lo apro e un paio li destino ad uscite ... è uno scatolotto passivo di sicuro anche uno scarso come me ci riesce a fare questa conversione ( Giancarlo !!!!! help !!! )

grazie mad ... sempre in debito

lello64 ha scritto:non ho schemi ne di uno ne dell'altro.

nemmeno sui dati tecnici a corredo? strano, quantomeno per l'integrato (che suppongo non kit cinese e non ultralowcost..)

lello64 ha scritto:l'impedenza d'ingresso posso misurarla con un tester cinese da due soldi ?

puoi, con un minimo di smanettamento, ovviamente i risultati non saranno ultra-precisi, ma un'indicazione valida c'è..
- fai entrare nel dispositivo una sinusoide da 50Hz (generata da una scheda audio) che sia almeno 1V (vedi un po', il max che riesci a fare senza distorsioni, fasati con la musica per avere un riferimento, diciamo un 80% del max segnale..)
- misuri la tensione tra polo caldo e polo freddo, col tester configurato come voltmetro, e te la segni.. (non toccare il volume della scheda audio per tutte le prove!)
- ora, devi interrompere il polo caldo e infilarci il tester configurato come amperometro in mezzo (chiaramente ti conviene avere il "cavo" pronto prima della prova, e usare lo stesso "cavo" non interrotto anche per misuare la tensione) il mio tester influisce di meno sulla misura se usato con la scala dei mA, piuttosto che dei uA , te magari prendi tutti i valori generati da tutte le scale che hai..

R = V / I

ora, ti consiglio di fare le prove con varie posizioni di ogni potenziometro, verosimilmente le sorgenti hanno Zin maggiore con pot a 0, e Zin minore con pot al max, anche se cmq non è scontato che sia così, specie per l'integrato..

e comunque le prove se si sente peggio o no si possono fare ... a patto che di rischi non ce ne siano .... questo me lo assicuri almeno ?

sicuro è morto
è cmq altamente improbabile che tu riesca a fare dei danni, se pre e integrato sono fatti a modo, avranno delle Zin sufficientemente elevate da non farti fondere lo stadio d'uscita della sorgente, quand'anche caricato con le 2 in parallelo... cmq fai due misure prima

avevo pensato che essendo ridondanti 8 ingressi lo apro e un paio li destino ad uscite ... è uno scatolotto passivo di sicuro anche uno scarso come me ci riesce a fare questa conversione

ti saprà dire Giancarlo col robo aperto sotto il naso
in teoria se puede, ma avrete da far di conto con gli spazi interni, che immagino saranno risicatissimi..
